【大话工控安全】工业控制系统行业知识：烟草行业-卷烟厂

原创

老付话安全

老付话安全

2025年12月13日 20:34 山东

点击蓝字

关注我们

关注我，带给你不一样的精彩

世界因你的沉淀而出彩

始于理论，源于实践，终于实战

老付话安全，每天一点点

激情永无限，进步看得见

严正声明

本号所写文章方法和工具只用于学习和交流，严禁使用文章所述内容中的方法未经许可的情况下对生产系统进行方法验证实施，发生一切问题由相关个人承担法律责任，其与本号无关。

特此声明！！！

本文字数：

4366字

阅读时间：

11分钟

烟草工控系统集成了自动化设备、数据采集、过程控制与生产管理，覆盖从烟叶原料处理、制丝、卷接、包装到仓储物流的全流程。其核心目标是提升生产效率、稳定产品质量、降低能耗，并满足行业严格的工艺标准与安全规范。

烟草行业生产场景：

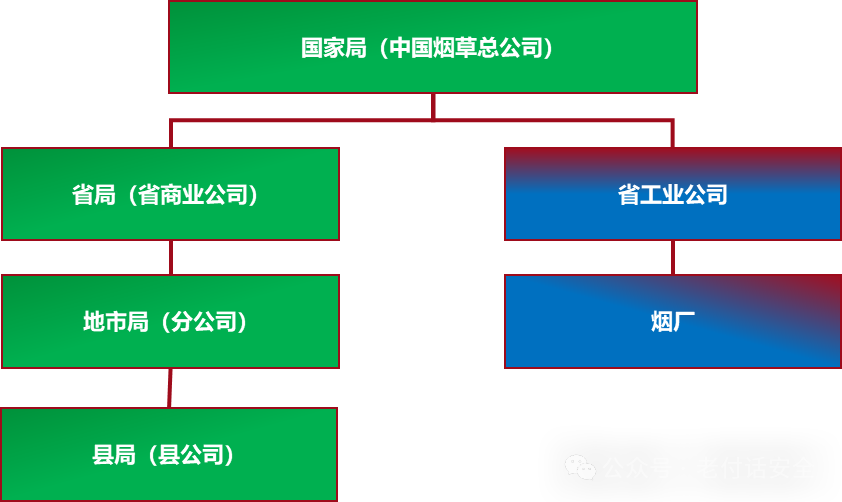

烟草公司组织架构概况：

• 烟草国家专卖局，中国烟草总公司对全国烟草行业“人、财、物、产、供、销、内、外、贸”进行集中统一管理；
• 商业公司负责销售，执法；
• 工业公司负责卷烟生产，物流。

烟草行业自动化系统及工业流程介绍

烟叶复烤厂

烟叶复烤的控制系统有：

l复烤控制系统

l物流控制系统

l动力能源控制系统

l其它子系统

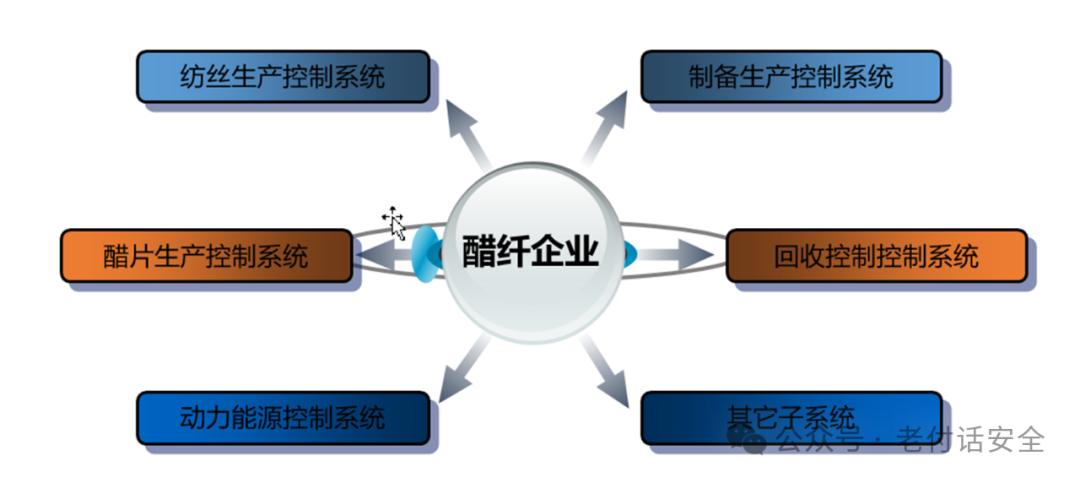

醋纤企业工控系统

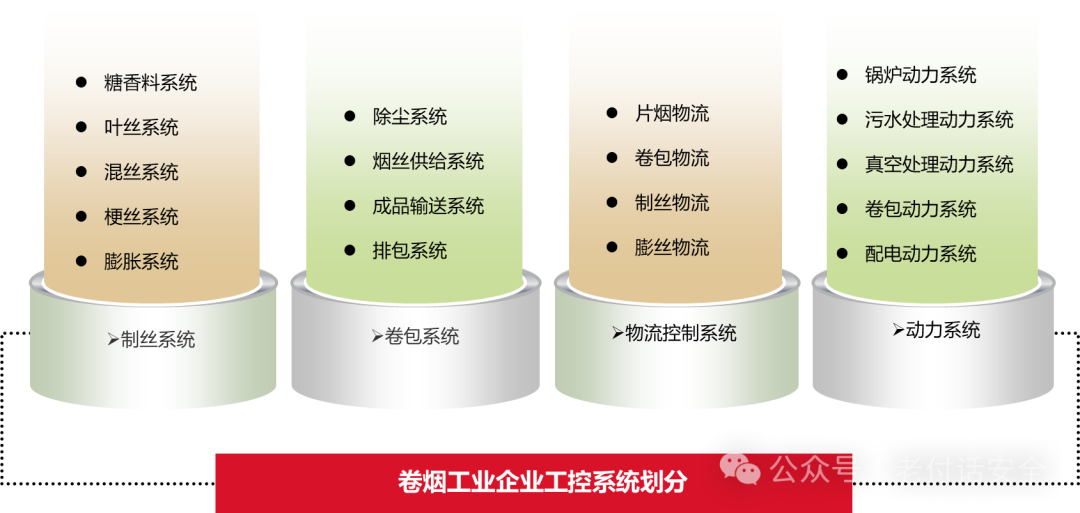

工烟企业工控系统

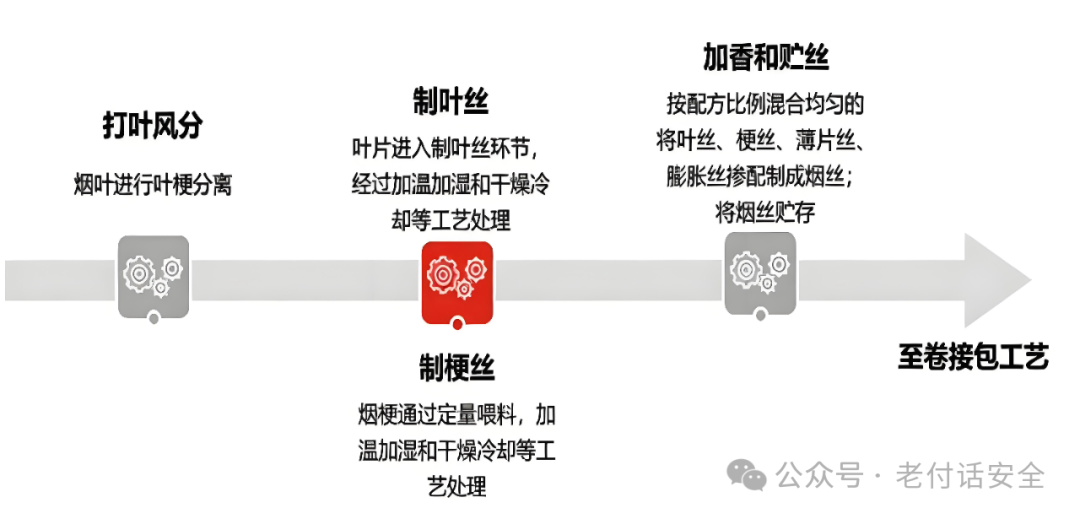

制丝系统工艺组成及流程

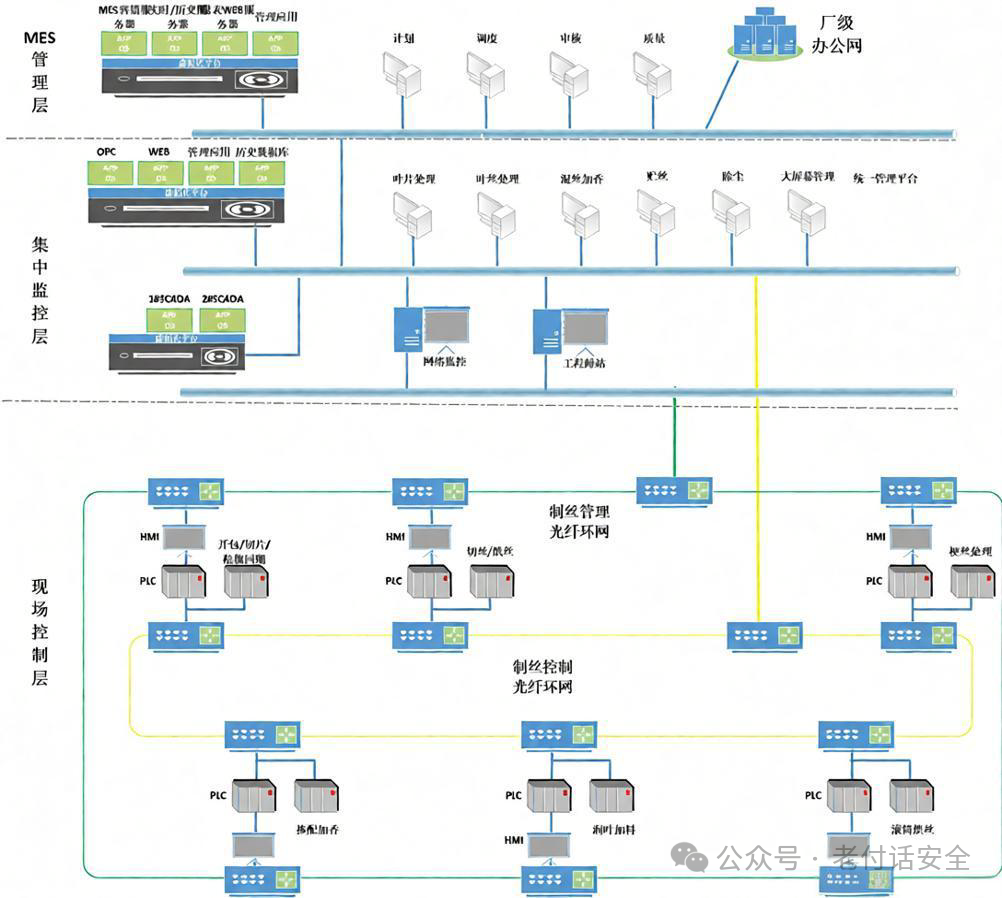

制丝集控系统网络架构

烟草制丝车间工控系统主要特点：

控制网络采用环形冗余设计;

服务器采用虚拟化平台部署

控制系统以主要选用西门子软硬件设备;

操作系统以Windows系统为主；

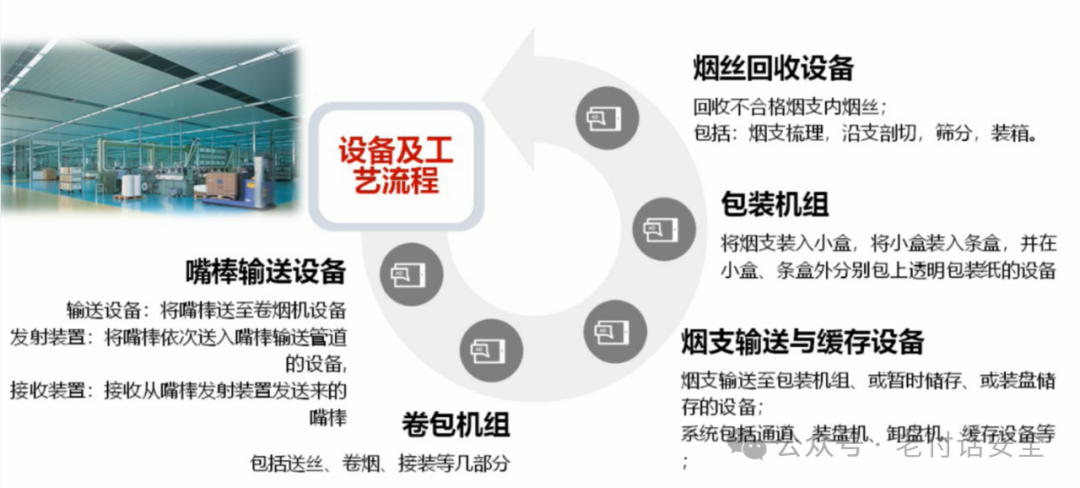

卷包系统工艺组成及流程

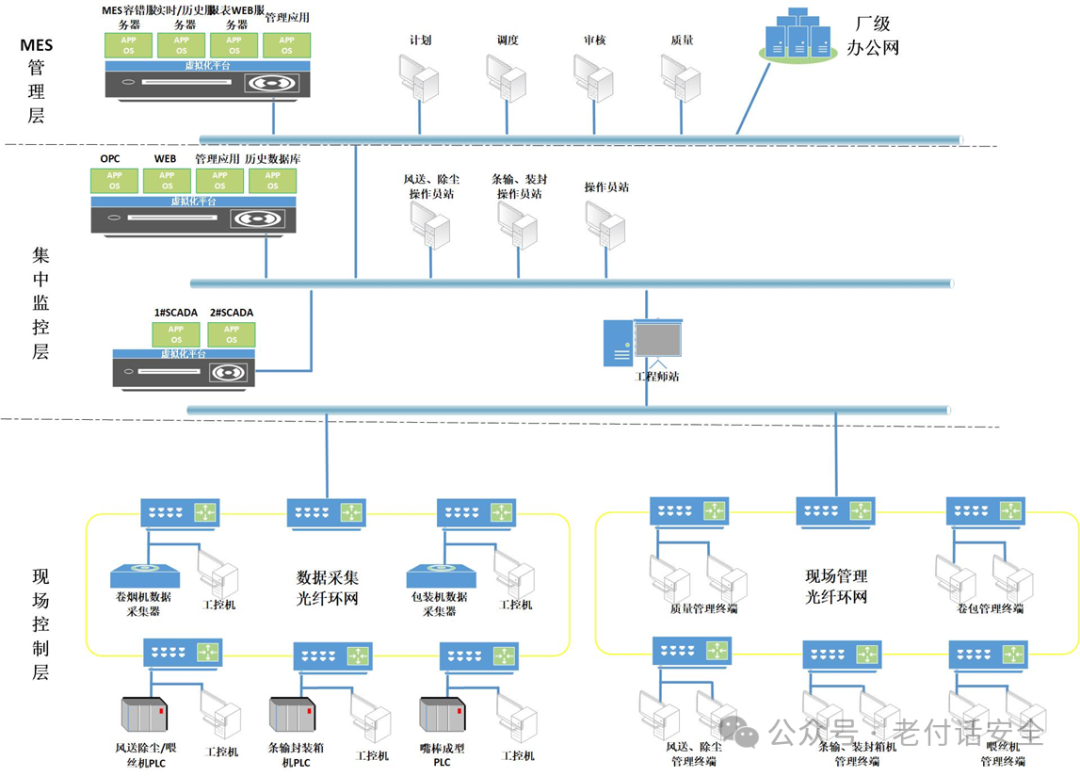

卷包数采系统网络架构

卷包数采系统主要采用数采环网和管理环网冗余设计;

数采环网:实现对车间有关产量消耗、质量、物流以及设备本身的数据进行采集、存储、查询分析;

管理环网:实现生产数据查询分析、生产调度、现场管理、工单管理、质量查询、监控与异常报警、系统管理等功能;

服务器采用虚拟化设计;

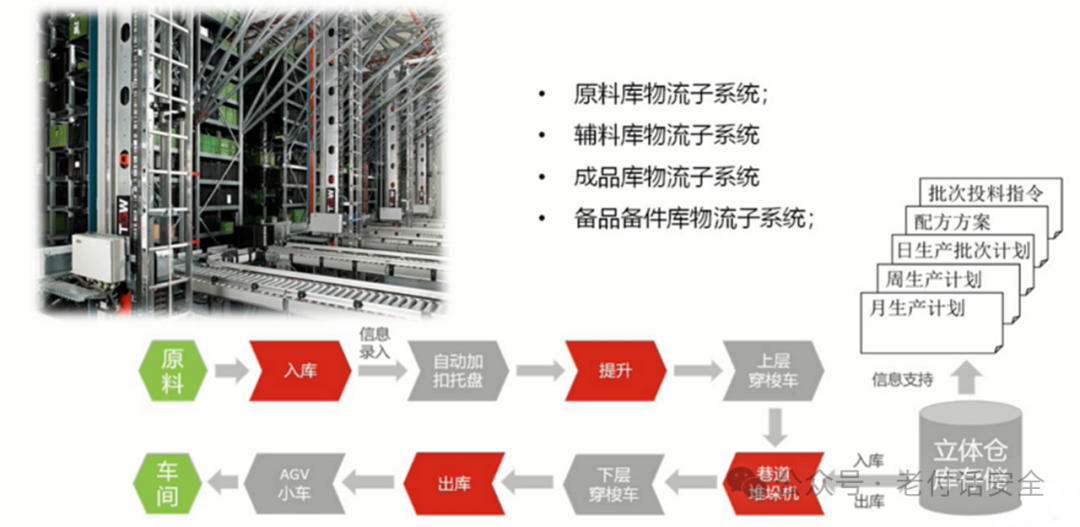

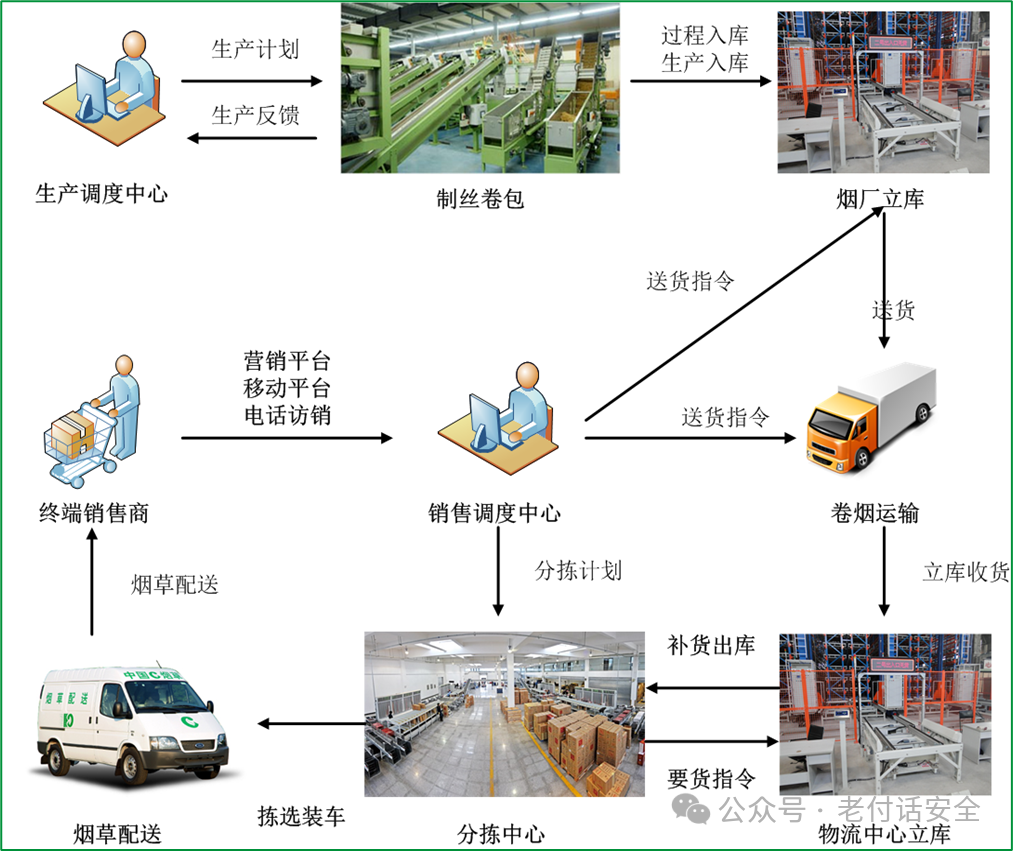

物流系统工艺组成及流程

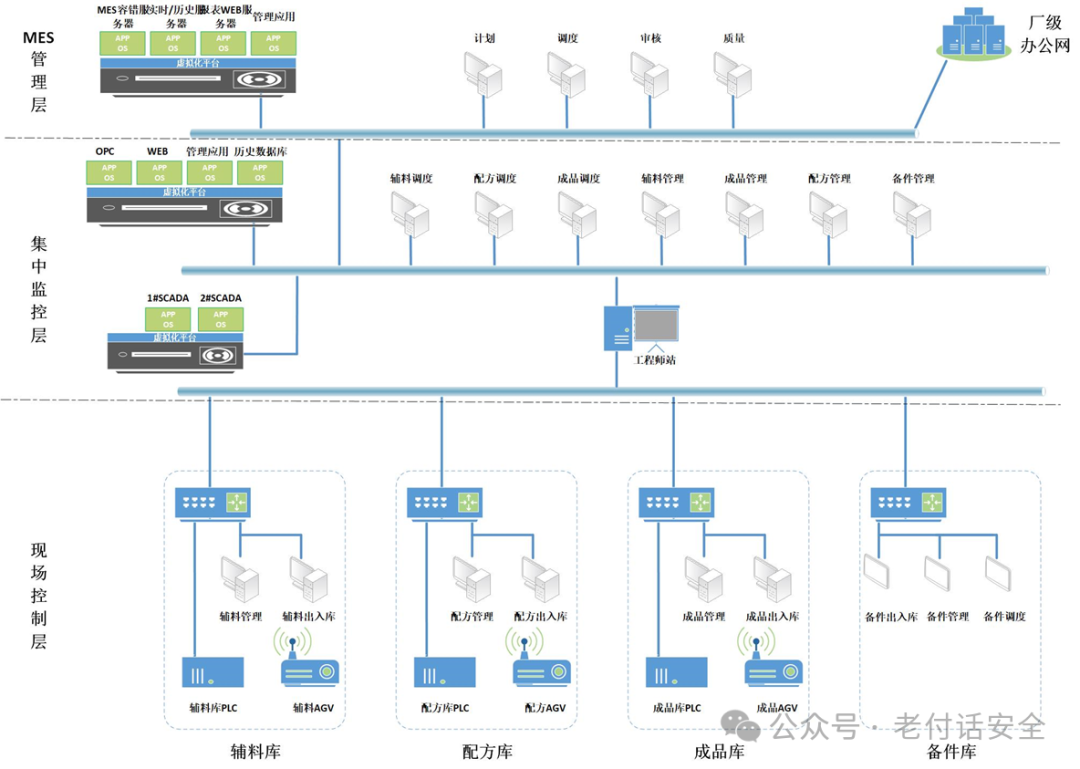

物流集控系统网络架构

物流系统主要分为仓储管理系统、自动分拣系统和调度系统组成;

系统中采用了大量的无线设备如:堆垛机、穿梭车、AGV小车等;

服务器采用虚拟化设计;

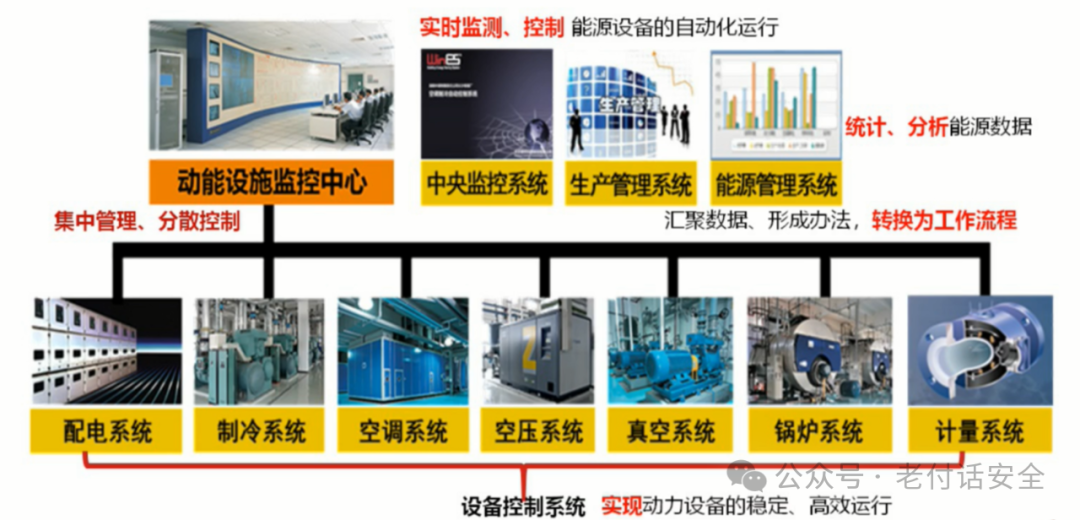

动力能管系统工艺组成及流程

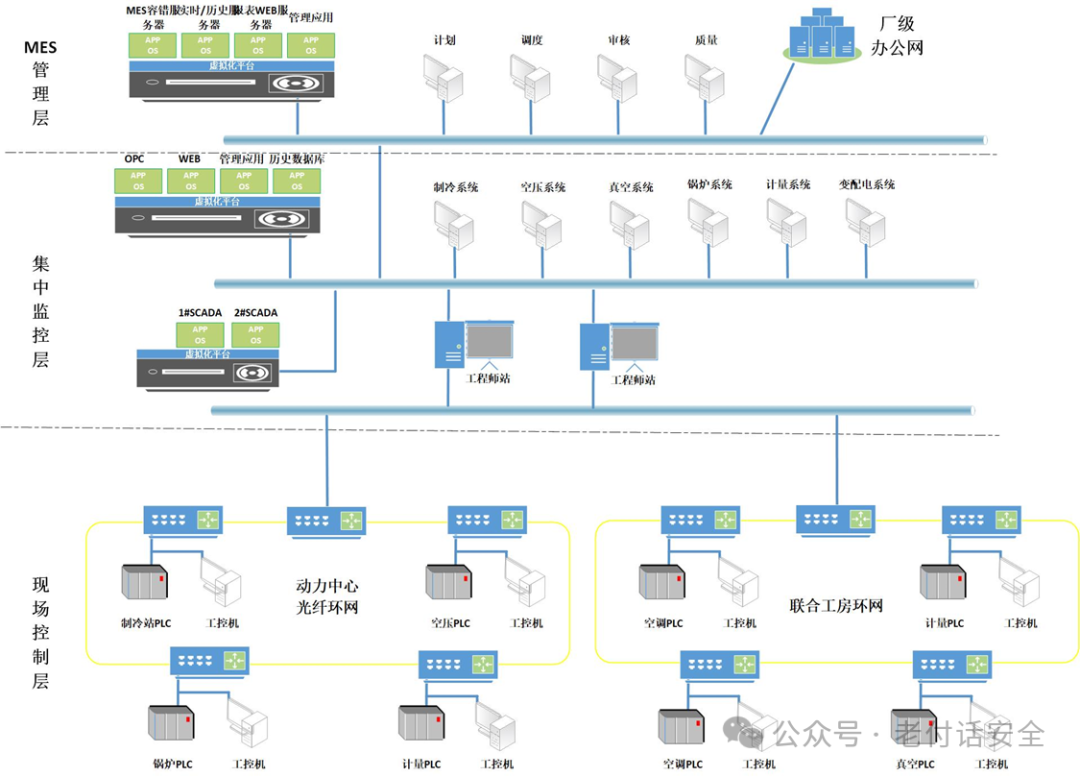

动力能管系统网络架构

动力能管系统采用光纤环网结构设计;

服务器采用虚拟化设计;

系统中采用了大量的通信仪表设备;主要的通信方式:Modbus-RTU/TCP、ProfiNetProfibus-DP/PA、FF基金会总线、HART总线。

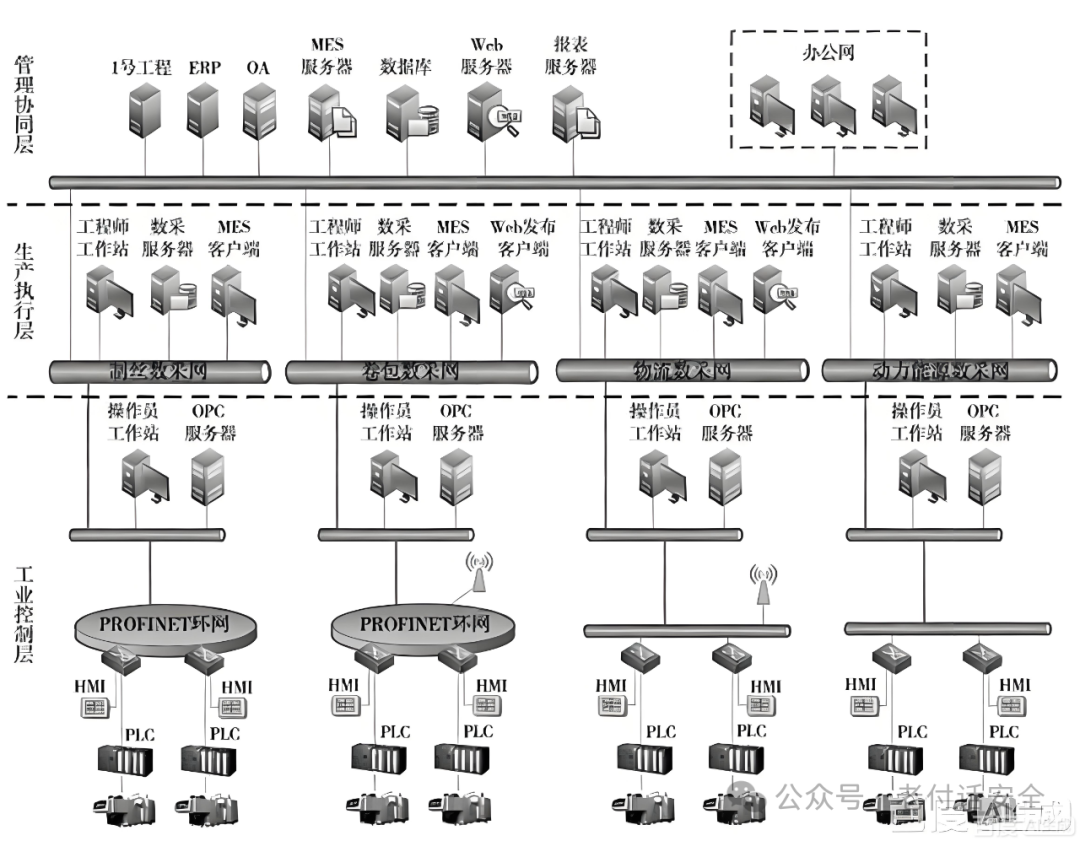

烟草行业工控系统典型框架

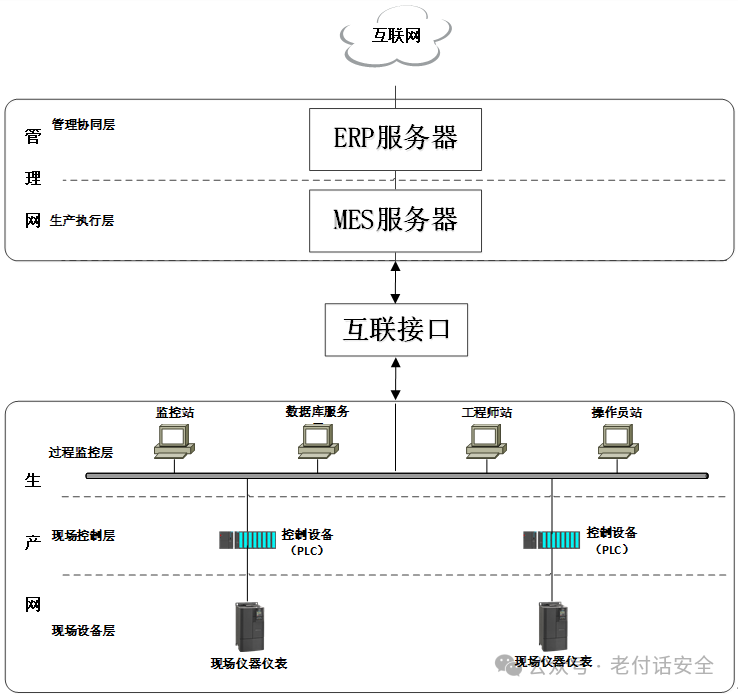

工业控制系统总体架构
