IEC 62351标准的第三部分（IEC 62351-3）主要关注电力系统通信网络和系统的安全性，特别是针对基于TCP/IP协议的通信配置文件。它为智能电网中的各种电力系统协议（如IEC 60870-5-104、IEC 61850 MMS、DNP3等）提供安全机制和实施指南。确保电力系统通信的机密性、完整性和身份认证

在电力调度监控制系统中（比如调度中心控制变电站，或者变电站里电脑控制设备）设备之间的通讯极易被：

偷听（窃听）：通过通讯链路窃取通讯数据，如控制指令数据、用电量数据等。

乱改（篡改）：修改变电站闸刀的开合，直接导致停电。

冒充（伪装）：攻击者可能找到突破口后，假装成调度中心或者主站设备给变电站发危险指令，如伪装成主站的远动装置给某个变电站发送调压指令，使电压持续升高。

阻断（拒绝服务）：发送大量的无关数据包，使正常的设备无法及时处理而导致数据拥塞，从而使用调度数据网通信中断，导致控制指令无法正常下发而失灵。

为了解决上述问题，IEC62351标准推荐使用TLS 安全连接。

什么是TLS？

传输层安全协议（TLS）及其前身安全套接层（SSL），是互联网上构建加密通信通道的行业标准协议。它位于应用层协议（如HTTP、MQTT、Modbus）和传输层协议（TCP）之间，为网络通信提供保密性、完整性和身份认证。

核心作用（解决三大安全问题）：

保密性（加密）：通过对称加密算法（如AES），对传输的业务数据（如电量读数、控制指令）进行加密，防止窃听。即使数据被截获，攻击者也无法解读。

完整性（防篡改）：通过消息认证码（MAC）机制，确保数据在传输过程中不被恶意篡改或损坏。接收方能验证数据是否“原汁原味”。

身份认证（防冒充）：通过非对称加密（如RSA、ECC）和数字证书体系，验证通信双方（如主站与变电站终端）的身份。这是最关键的一环，确保终端连接的是真正的控制中心，而不是黑客搭建的虚假服务器。

工作原理简化流程（握手阶段）：

客户端Hello：终端设备（客户端）向主站系统（服务器）发起连接，并告知支持的加密套件。
服务器Hello与证书：服务器返回选择的加密套件，并发送自己的数字证书（由可信的证书颁发机构CA签发，包含服务器公钥）。
客户端验证证书：客户端使用预置的CA根证书验证服务器证书的真实性和有效性。此步骤确认了“我连接的是谁”。
密钥协商：客户端生成一个“预主密钥”，用服务器的公钥加密后发送。双方据此计算出相同的会话密钥。
安全通道建立：后续所有通信都使用高效的对称加密和会话密钥进行加密传输。

应用场景：

1. 生产控制大区（核心实时控制） 这是对安全性和实时性要求最高的区域。传统上使用物理隔离，但在智能化改造中，内部通信也需要强化安全。

应用场景：调度主站与变电站、配电自动化终端、发电厂监控系统之间的数据采集与监控（SCADA）、远程控制。
TLS的角色：
加密“三遥”数据：遥测（电压、电流）、遥信（开关状态）、遥控（分合闸指令）等核心指令与数据在传输中被加密，防止攻击者窃听网络拓扑或伪造跳闸指令。
强身份认证：确保只有经过认证的主站才能对终端下发控制命令，防止非法主站接入。终端也只响应来自可信主站的请求。
协议适配：对传统的明文工业协议（如IEC 104、Modbus TCP）进行TLS封装，形成 “IEC 104 over TLS” 或 “Modbus/TCP Security” ，实现安全升级，无需改变原有应用逻辑。

2. 管理信息大区（运营与管理） 此区域与办公网、互联网有数据交换，是网络攻击的主要入口。

应用场景：
智能电表数据采集（AMI）：集中器与电表、集中器与主站之间的通信。
移动运维与巡检：工程师通过移动终端（Pad、手机）APP访问后台系统，进行设备调试、查询。
视频监控与安防系统：变电站、厂站的视频流回传。
TLS的角色：
保护用户隐私与计费安全：加密海量用户的用电数据，防止隐私泄露和窃电攻击。
保障远程访问安全：为移动APP与后台的API接口（HTTPS）提供标准安全保障，防止账号密码和运维数据泄露。
替代传统的VPN：为特定的应用（如视频调阅）提供更轻量级、应用层粒度的加密通道。

3. 新兴物联网与分布式能源接入 随着光伏、风电、电动汽车充电桩等大量分布式资源并网，网络边界极大扩展，安全风险激增。

应用场景：充电桩与运营平台通信、分布式电源监控、智能家居能源管理（需求响应）。
TLS的角色：
规模化设备安全入网：为海量、分布广泛的终端设备提供标准的、可自动化的身份认证（基于证书）和通信加密机制。
保障双向互动安全：既保护上行数据（发电量、充电状态），也保障下行的控制指令（削峰指令、充电策略）安全可靠。

TLS加密算法如何使用(两种模式）

模式A：协议端口直接升级 这是最直接的方式。传统的 IEC 104 使用端口 2404，Modbus TCP 使用端口 502。安全升级后：
客户端（如SCADA前端）和服务器（如RTU/PLC）的软件进行升级，集成TLS库（如OpenSSL）。
通信双方改为连接一个新的、专用于安全通信的端口（例如 19998 用于安全的IEC 104）。
在建立TCP连接后，立即进行TLS握手。握手成功后，所有的 IEC 104 或 Modbus 应用层报文（APDU）都在这个已加密的TLS通道内传输。
对应用层的影响：应用层程序（如数据采集程序）的代码逻辑几乎不变，它只是向一个“看起来像普通TCP Socket”的接口发送和接收数据，底层TLS库自动完成加解密。这就是所谓的“无需改变原有应用逻辑”。
模式B：网关/代理模式（即电力纵向加密装置） 在不方便直接升级老旧终端设备固件时使用。
在终端设备前部署一台 “安全网关”。
网关靠近终端的一侧，使用明文协议（如Modbus TCP）与老设备通信。
网关靠近主站的一侧，则使用 “安全协议”（如Modbus/TCP Security over TLS）与远程主站通信。
网关在中间进行协议转换和流量加解密，起到了桥梁的作用。

加密装置内部完成协议转换、加密解密、身份认证。所有进出安全区的数据必须经过它的加密隧道，确保跨广域网通信的机密性、完整性和端点认证。

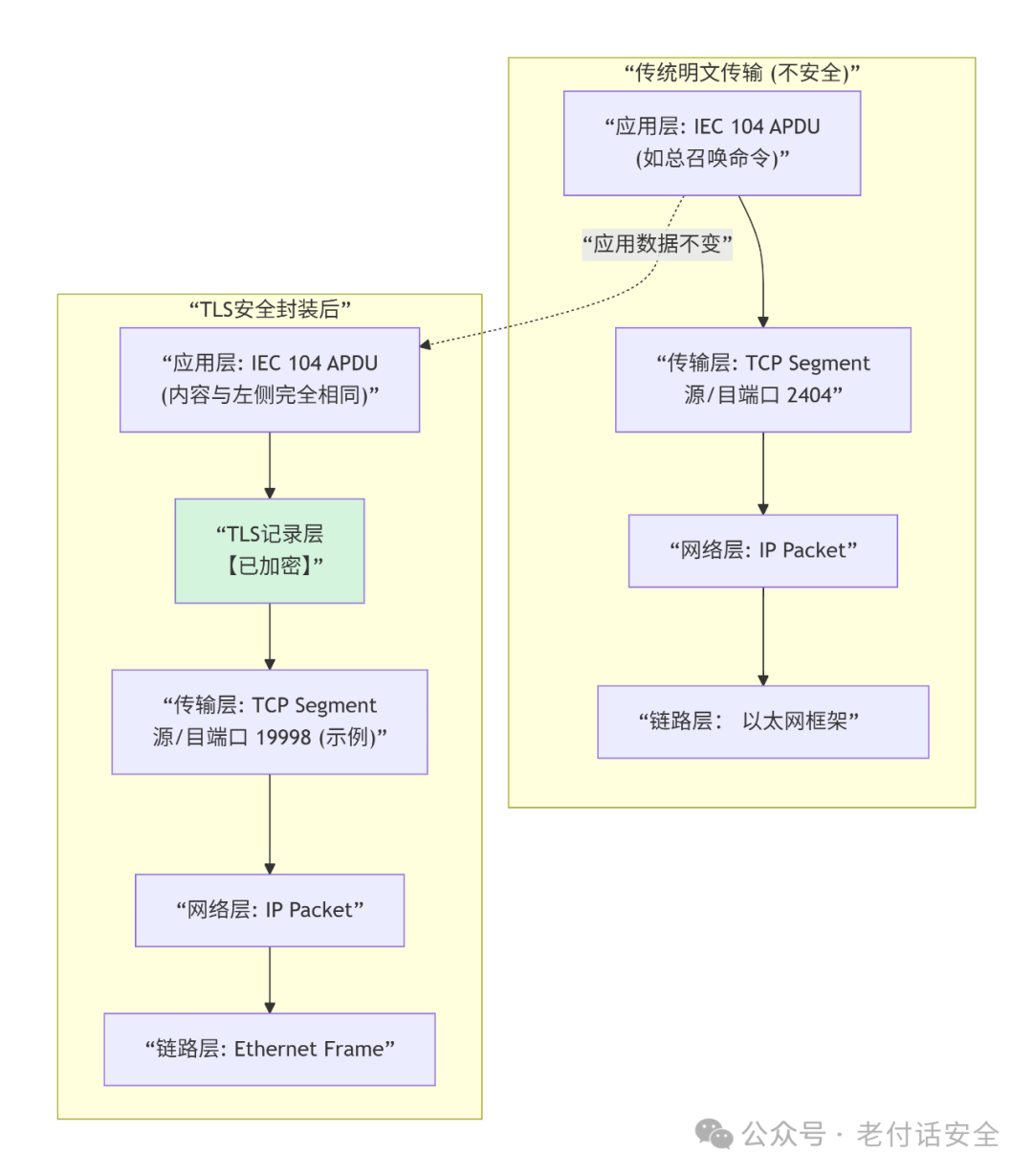

TLS在报文中是什么样的？以IEC104为例：

从图中可以看出：

应用数据（IEC 104 APDU）本身没有变化，无论是结构、类型标识还是信息体地址都完全一致。
核心变化在于，应用数据在进入TCP流之前，先被 TLS记录层 处理。
这个TLS记录就是一个“加密信封”，它内部才是被加密的原始应用数据。对于网络抓包工具（如Wireshark）来说，在未提供密钥的情况下，TCP端口 19998 上的流量内容完全是一团乱码，无法识别出任何IEC 104或Modbus的语义。
端口号的变化是一个明显的标志，表明该连接运行在安全模式。

电力系统身份认证机制是如何实现的？

1. 基于数字证书的双向认证（mTLS）

原理：在标准TLS中，通常只有服务器向客户端出示证书（单向认证）。而在电力系统中，为了确保通信双方都是可信的，普遍采用双向认证（mutual TLS，即mTLS）。即客户端和服务器都向对方出示自己的数字证书，双方都需要验证对方证书的有效性。
流程：

客户端发起TLS握手。
服务器返回自己的证书（以及证书链）。
客户端验证服务器证书（是否由可信CA签发、是否在有效期内、主机名是否匹配等）。
服务器要求客户端提供证书，客户端发送自己的证书。
服务器验证客户端证书。
双方验证通过后，才进行后续的密钥交换和通信。

电力行业特点：电力系统通常使用私有PKI（公钥基础设施），由电力行业自己的根CA或国家权威机构颁发的数字证书。证书主题（Subject）或扩展字段中会包含电力专用标识（如单位名称、设备编号、角色等）。

2. 证书扩展字段的深度绑定

为了加强认证，电力数字证书通常会包含一些扩展字段，例如：
角色（Role）：标识该证书持有者的角色（如调度员、变电站操作员、保护装置等）。
权限（Privilege）：定义该实体允许执行的操作（如只读、控制、配置等）。
设备标识：绑定到具体的设备（如RTU的序列号、厂站编号等）。
在认证过程中，不仅验证证书本身的真实性，还会检查这些扩展字段是否符合安全策略。例如，只有角色为“保护装置”的证书才能发送保护定值修改指令。

3. 与电力业务系统结合的双因子认证

对于某些高敏感操作（如遥控、遥调），除了基于证书的机器身份认证外，还可能结合用户身份认证（即操作员登录认证），形成双因子认证。
例如：操作员需要先通过用户名/密码或Ukey登录SCADA系统，然后下发控制指令。指令在传输时，除了TLS层使用设备证书认证外，应用层协议（如IEC 104）中也可能包含操作员身份和签名信息。

4. 纵向加密装置中的认证增强

纵向加密认证装置作为专用硬件，在实现TLS认证时，通常会加强：
证书与设备绑定：装置的证书与设备硬件唯一标识（如MAC地址、序列号）绑定，防止证书被复制到其他设备使用。
证书生命周期管理：支持证书的自动更新、吊销列表（CRL）和在线证书状态协议（OCSP）的严格检查。
国密算法支持：使用国密算法（SM2）的数字证书，符合国家密码管理局的要求。

5. 基于角色的访问控制（RBAC）与证书属性结合

在认证通过后，系统会根据证书中携带的角色和属性，实施基于角色的访问控制。例如：
只有来自特定厂站的、具有“遥控”权限的证书，才能执行开关分合操作。
主站系统在接收到控制命令时，会先验证发送者证书中的角色和权限，再决定是否执行。

电力行业身份认证的特殊考量

离线环境的认证：部分电力生产环境（如偏远变电站）可能无法实时连接PKI的CRL/OCSP服务器。因此，会采用定期更新CRL文件的方式，或者使用白名单机制（只允许预置的证书接入）。
证书的预置与信任链：电力系统内，每个设备（如RTU、保护装置）在出厂或投运前，会预先安装好由行业CA签发的设备证书，并且预置了信任的根CA证书。这样，在运行时就形成了一个封闭的信任环境。
跨域认证：在跨调度层级（如省调与地调）或跨单位（如电网与发电企业）通信时，需要建立交叉认证或桥CA机制，确保不同PKI域之间的证书互信。

实际应用示例：调度主站与变电站的遥控过程

建立安全通道：

调度主站的纵向加密装置（客户端）与变电站的纵向加密装置（服务器）之间进行TLS双向认证握手。
双方验证对方证书是否由电力根CA签发，并检查证书中的设备标识（如变电站ID）是否与预期一致。

用户登录：

调度员在SCADA系统上输入用户名/密码和动态口令，登录系统。

下发控制命令：

调度员选择要操作的开关，点击“分闸”命令。
SCADA系统生成IEC 104遥控命令报文，并通过已建立的TLS加密隧道发送至变电站。
报文中可能包含调度员的数字签名（使用其用户证书）和操作时间戳。

变电站侧验证：

变电站纵向加密装置解密TLS报文，将明文IEC 104报文传递给站内监控系统。
监控系统验证应用层签名（如果有），并检查该操作是否被允许（根据调度员权限和当前设备状态）。
验证通过后，才向实际的开关控制器发出执行命令。

电力行业的身份认证不仅仅是简单的证书交换，它是一个多层次、多因素的综合认证体系：

第一层：设备身份认证（通过双向TLS证书，确保通信端点可信）。
第二层：用户身份认证（通过业务系统登录，确保操作员合法）。
第三层：操作权限认证（通过证书属性与RBAC结合，确保最小权限原则）。

这种严密的身份认证机制，为电力监控系统的安全稳定运行提供了坚实基础。同时，随着技术发展，电力系统也在探索基于生物特征、行为分析等更先进的认证方式，但数字证书目前仍是核心。

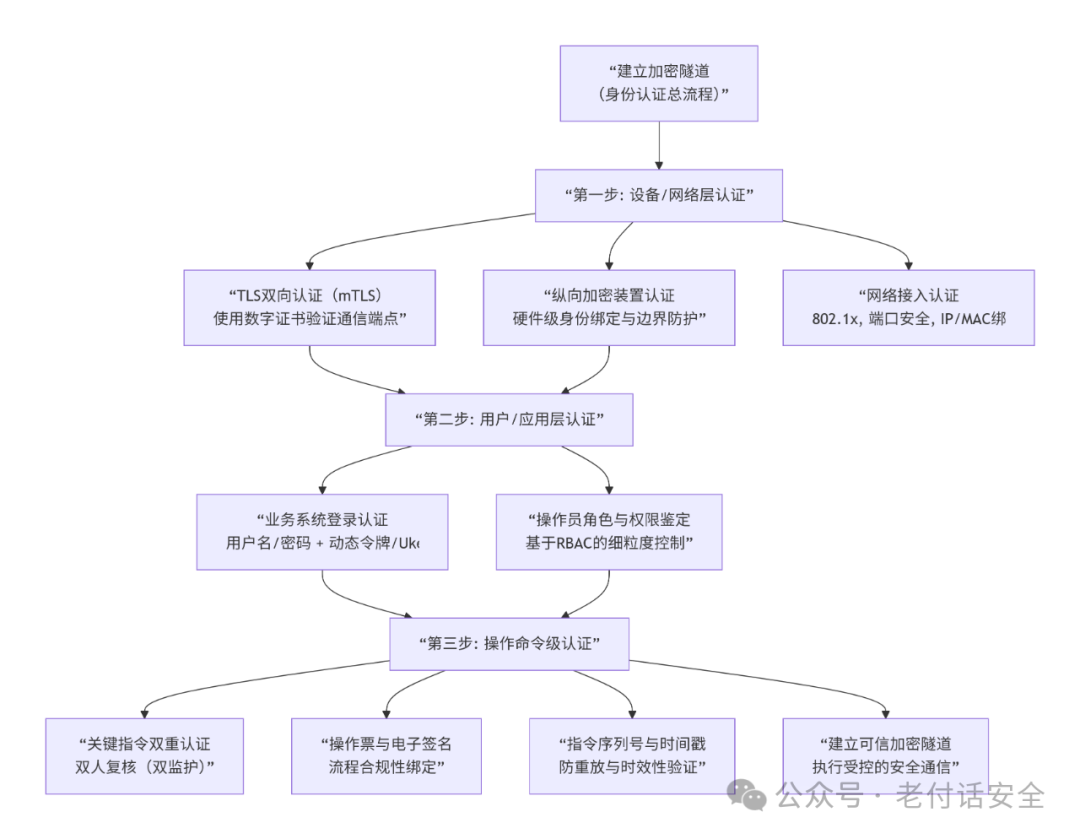

电力行业中的身份认证是整个安全防护体系中最关键、要求最严格的一环，远远超出简单的“用户名+密码”模式。它通过分层、多因素、强绑定的方式实现。下图清晰地展示了电力行业身份认证的多层次实现机制：

一、设备/网络层认证：确保通信端点可信

这是建立加密隧道时的第一道，也是最基础的身份验证。

1. TLS双向认证（mTLS）

核心：不仅服务器（如变电站RTU）要向客户端（如调度主站）出示证书，客户端也必须向服务器出示自己的证书。
过程：在TLS握手阶段，双方交换并验证对方证书。验证内容包括：
颁发者是否可信：证书是否由电力行业内部PKI的受信任CA签发。
证书是否有效：检查有效期、是否被吊销（通过CRL/OCSP）。
主体身份是否匹配：证书主题（Subject）或主题备用名称（SAN）中的字段（如 CN=调度中心一号主站, O=国家电网, OU=省调）必须与预期通信方身份完全一致。
结果：成功建立连接意味着 “我确认你是合法的设备X，你也确认我是合法的设备Y”。

2. 纵向加密装置硬件身份认证

硬件指纹绑定：装置自身的证书与其硬件序列号、加密芯片ID等物理特征绑定，防止证书被复制到其他设备冒用。
一机一证：每台装置都有唯一的数字证书，实现设备的唯一性标识和追踪。
白名单机制：主站侧可以配置允许接入的装置证书白名单，非白名单内的连接请求一律拒绝。

3. 网络接入层认证

802.1X端口认证：在变电站局域网内部，交换机端口在允许设备（如保护装置、RTU）接入网络前，先通过RADIUS服务器验证其身份。
IP/MAC地址绑定：在网络设备上静态绑定关键生产设备的IP和MAC地址，防止地址欺骗。

二、用户/应用层认证：确保操作者身份合法

隧道建立后，通过隧道访问具体业务系统时，需要进行用户身份认证。

1. 强双因素认证

组合方式：“用户名/密码” + “动态口令/数字证书/Ukey（物理钥匙）”。
典型场景：调度员登录 能量管理系统（EMS） 或 SCADA系统 时，除了输入口令，还需插入个人Ukey或输入手机动态令牌产生的随机码。
数字证书用户认证：用户使用个人软证书或存储在Ukey中的个人证书进行登录，实现基于PKI的用户强身份认证。

2. 基于角色的访问控制（RBAC）

角色定义：如“调度员”、“监控员”、“运维员”、“审计员”。
权限隔离：
遥控权限：只有“调度员”角色在特定工作站、特定时间段才能执行。
定值修改：可能需要“运维工程师”角色且经过额外审批。
数据查询：“监控员”角色可看全部实时数据，但“访客”角色只能看部分非关键数据。
最小权限原则：每个用户仅被授予完成其工作所必需的最小权限。

三、操作命令级认证：确保单条指令的合法性与不可否认性

这是电力控制场景下最高级别、最精细的认证，用于遥控、遥调、保护定值修改等直接影响电网运行的命令。

1. 关键操作“双重认证”（双监护）

流程：一个操作必须由两名具有相应权限的操作员协同完成。
例如：操作员A选择开关、下发“分闸”预置命令。系统锁定该开关，并提示需要操作员B确认。操作员B登录自己的账户（完成二次身份认证），审核命令无误后，下发“执行”命令。RTU端才会实际执行操作。
本质：实现了 “人” 和 “角色” 的双重分离与校验。

2. 操作票与电子签名

流程绑定：所有重大操作必须基于电子操作票系统。操作票在生成、审核、执行、归档的每个环节，操作员都需使用自己的数字证书进行电子签名。
法律效力：该签名符合《电子签名法》，确保操作过程的不可否认性和可追溯性。审计时，可以清晰地看到“谁、在什么时候、批准或执行了哪条命令”。

3. 指令序列号与时间戳

防重放攻击：每条控制指令都带有唯一的、递增的序列号和精确的时间戳（通常来自电力同步时钟）。
接收方验证：RTU或保护装置会检查指令序列号是否大于上一次接收的序号，且时间戳在合理窗口内。重复或过时的指令将被直接丢弃。

end
