筑牢数字通路：网络传输介质入门全解析

原创

信息安全官

信息安全官

2025年12月29日 18:55 北京

一、引言：网络工程之基——传输介质入门导航

在数字时代，我们习以为常的微信通话、在线办公、云端存储等场景，背后都离不开一个隐形却关键的核心——网络传输介质。它们就像数字世界的“血管”，承载着海量数据在设备间穿梭，是整个网络工程的根基所在。对于网络工程初学者而言，先了解传输介质的特性与差异，就如同盖房子先打好地基，能为后续深入学习网络架构、设备配置等内容筑牢基础。

此前曾尝试梳理传输介质相关内容，但因细节不够详实、入门引导不足，未能充分满足初学者的认知需求。本次从基础出发，系统拆解三类核心网络传输介质——同轴电缆、双绞线、光纤，用准确的参数、通俗的解读呈现其核心特性，再通过综合对比明晰三者的优劣势与性价比，最后展望传输介质的未来发展趋势。本文作为网络工程系列的开篇之作，将为小白搭建起传输介质的知识框架，助力稳步迈入网络工程的大门。

二、核心网络传输介质详解

（一）“经典老将”：同轴电缆

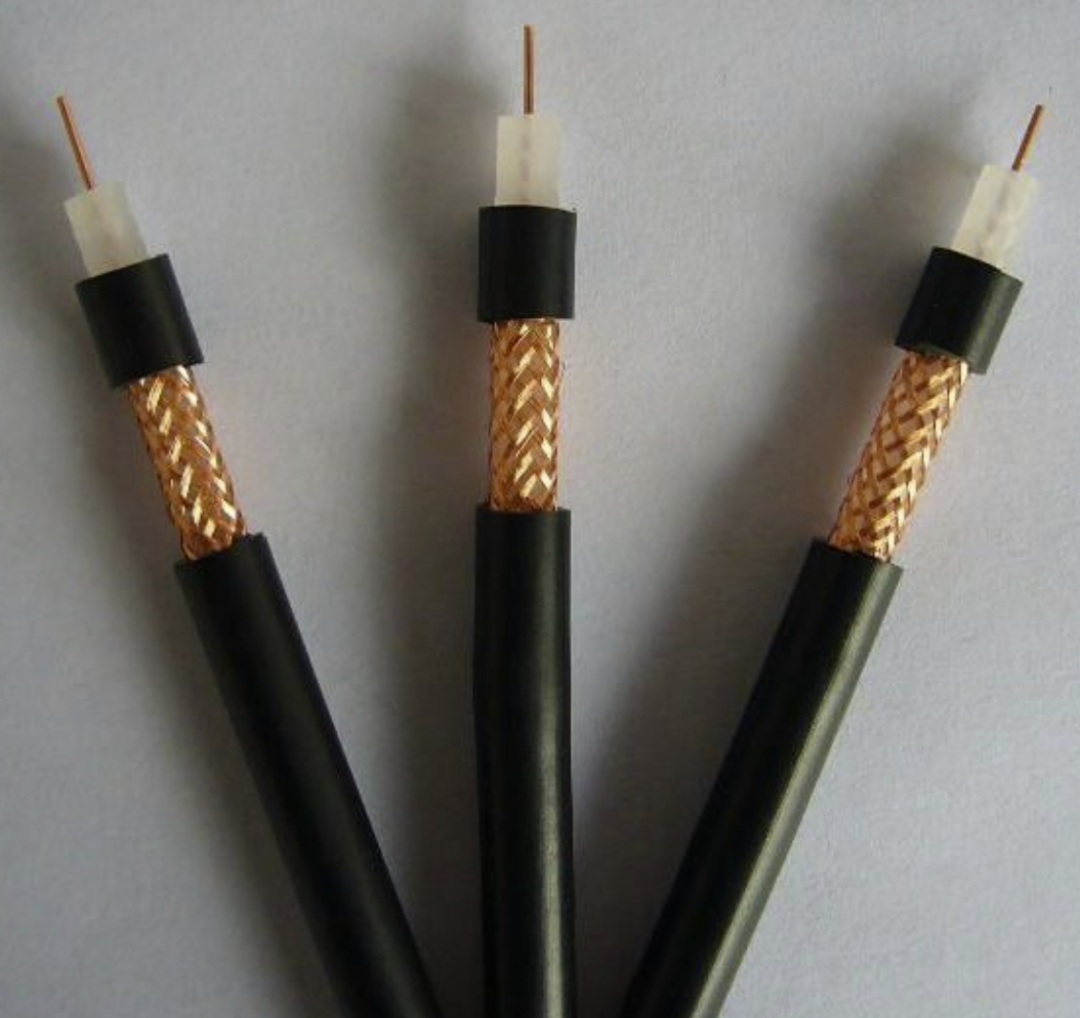

同轴电缆是较早应用于网络传输的介质之一，因核心结构呈同轴状而得名，凭借良好的抗干扰性在特定场景中沿用至今。其结构从内到外依次为导体（实心铜或铜包钢）、介电层（发泡聚乙烯等）、屏蔽层（铝箔+编织网）和外护套（PVC、PE等），这种分层结构能有效隔绝外部电磁干扰，保障信号稳定传输。

从核心参数来看，同轴电缆的特性阻抗多为75Ω（适配音视频与宽带传输）或50Ω（适配早期以太网），其中75Ω规格的RG-6型号应用最广，其导体直径约1.02mm（18AWG），工作频率覆盖5MHz-3GHz，在100MHz频率下衰减约6.5dB/100m，最大有效传输距离可达300m。根据屏蔽层规格不同，RG-6还可分为单层屏蔽、双层屏蔽和四层屏蔽等类型，屏蔽层数越多，抗干扰能力越强，适用于电磁环境复杂的楼宇、机房等场景。

目前同轴电缆的主要应用场景包括有线电视（CATV）系统、卫星天线接收线路、视频监控系统以及Cable Modem宽带接入等，能支持DOCSIS 3.0/3.1协议下的千兆速率传输。相较于其他介质，它的优势是抗干扰性优于普通双绞线，成本低于光纤；劣势则是传输带宽有限，且布线灵活性较差，在高速以太网中已逐步被双绞线和光纤替代。

（二）“主流中坚”：双绞线

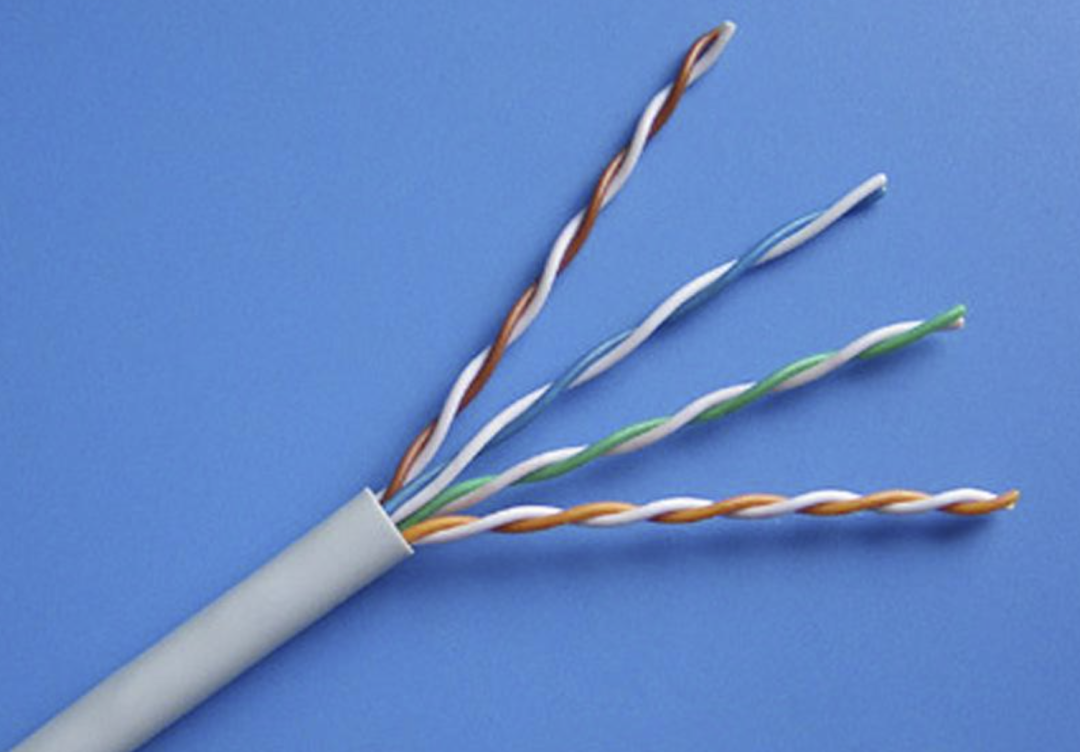

双绞线是目前局域网布线中应用最广泛的传输介质，由两根绝缘铜导线按一定密度相互绞缠而成，通过绞缠结构抵消相邻导线的电磁干扰，核心分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两大类，其中非屏蔽双绞线因成本低、布线灵活，占据主流市场。不同类别的双绞线在绞缠密度、线规、传输频率和速率上差异显著，以下是3-8类双绞线的完整特性对比：

1. 3类双绞线（CAT3）：传输频率为16MHz，最高传输速率仅10Mbps，主要适用于早期语音传输、10Mbit/s以太网（10BASE-T）和4Mbps令牌环网络，最大网段长度100m，采用RJ45连接器。因带宽有限，目前已基本淡出市场，仅存于老旧布线系统中。

2. 4类双绞线（CAT4）：传输频率提升至20MHz，最高传输速率16Mbps，适配基于令牌的局域网和10BASE-T/100BASE-T网络，最大网段长度仍为100m，但因性能提升有限，未被广泛采用，目前也已逐步淘汰。

3. 5类双绞线（CAT5）：绕线密度显著提高，传输频率达100MHz，最高传输速率100Mbps，可支持100BASE-T和1000BASE-T(CAT5e)网络，是早期以太网的主流布线选择。其4对导线的绞距周期控制在38.1mm内，能有效降低串扰，目前仍在部分低端局域网或语音布线中使用。

4. 6类双绞线（CAT6）：传输频率扩展至250MHz，是5类线带宽的2.5倍，最高传输速率1Gbps，核心优势是改善了串扰和回波损耗性能，适配高速全双工网络应用。标准要求永久链路长度不超过90m，信道长度不超过100m，线径较5类线更粗，部分产品采用屏蔽设计（STP CAT6），抗干扰性进一步提升。

5. 7类双绞线（CAT7）：传输频率达600MHz，最高传输速率10Gbps，采用双屏蔽（SFTP）结构，每对导线单独屏蔽+整体屏蔽，能有效隔绝电磁干扰和信息泄露，适用于数据中心、高端企业局域网等对传输稳定性要求极高的场景。其标准外径约8mm，支持向后兼容，可适配RJ45连接器。

6. 8类双绞线（CAT8）：最新一代双屏蔽双绞线，传输频率高达2000MHz，最高传输速率40Gbps，仅支持2对导线传输，最大传输距离缩短至30m，主要用于数据中心内服务器、交换机等设备的短距离高速互联。其符合IEEE802.3bq标准，分为Ⅰ类（U/FTP/F/UTP屏蔽，兼容RJ45）和Ⅱ类（F/FTP/S/FTP屏蔽，兼容TERA/GG45）两类，结构上采用“每对屏蔽+总屏蔽”的多层设计，抗干扰性能最优。

（三）“高速先锋”：光纤

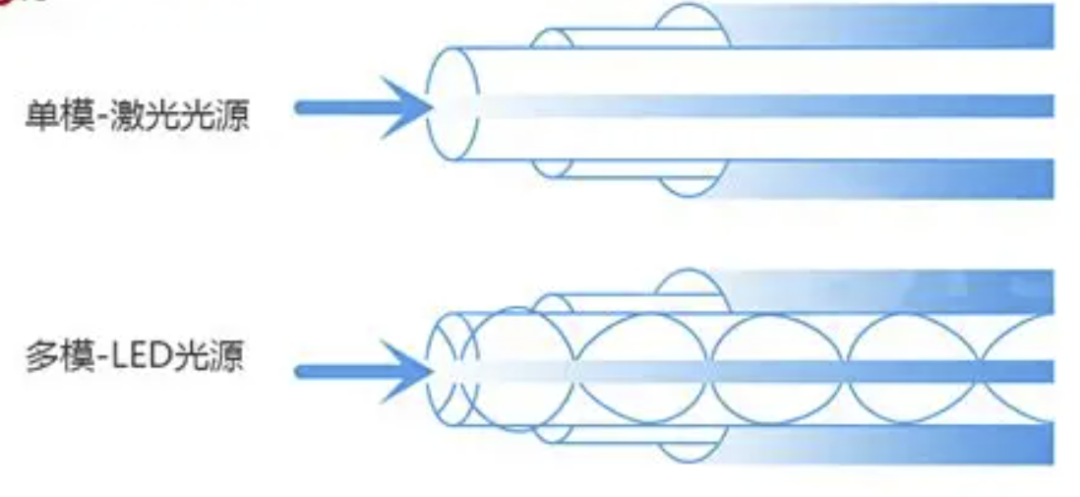

光纤是利用光的全反射原理实现信号传输的介质，核心结构由纤芯（光信号传输通道）、包层（保障全反射）和外护套（保护作用）组成，按传输模式可分为单模光纤和多模光纤两大类，二者在结构、性能和应用场景上差异显著。

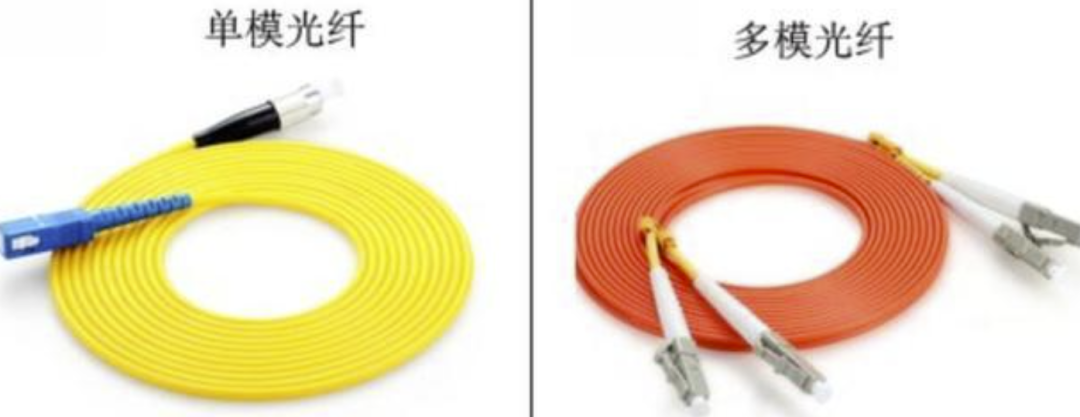

1. 单模光纤：纤芯直径极细（8-10μm，约为头发丝的1/10），包层直径125μm，纤芯与包层的折射率差仅约0.3%，仅允许一种光传输模式（基模HE11模），无模间色散问题，信号稳定性极强。其采用激光二极管（LD）作为光源，工作波长为1310nm或1550nm，信号衰减极低（0.2dB/km），无中继传输距离可达80-100公里，理论带宽无限，实际可支持100Gbps以上高速传输，甚至通过波分复用技术实现Tb/s级容量。但单模光纤的制造工艺复杂，配套光模块成本高，整体成本约为多模光纤的5-10倍。单模光纤的护套有明确行业规范（符合TIA 598-C标准），主流的OS1/OS2型单模光纤护套颜色为黄色，可通过颜色快速识别；此外，保偏单模光纤多为蓝色，室外用单模光纤常为黑色。

2. 多模光纤：纤芯较粗（常见50μm或62.5μm），包层同样125μm，折射率分布复杂，允许几十到几百种光传输模式，因存在模间色散（不同模式光信号传输速度差异导致信号畸变），传输距离和带宽受限。其采用LED或垂直腔面发射激光器（VCSEL）作为光源，工作波长850nm或1300nm，带宽随型号提升而增加（OM1约2.5GHz·km，OM5达28GHz·km），100Gbps速率下最大传输距离不超过500m，整体成本较低，适合短距离高速传输场景。多模光纤的护套颜色同样有明确规范：橙色为OM1/OM2，湖蓝色为OM3/OM4，水绿色为OM5，可通过颜色快速区分。

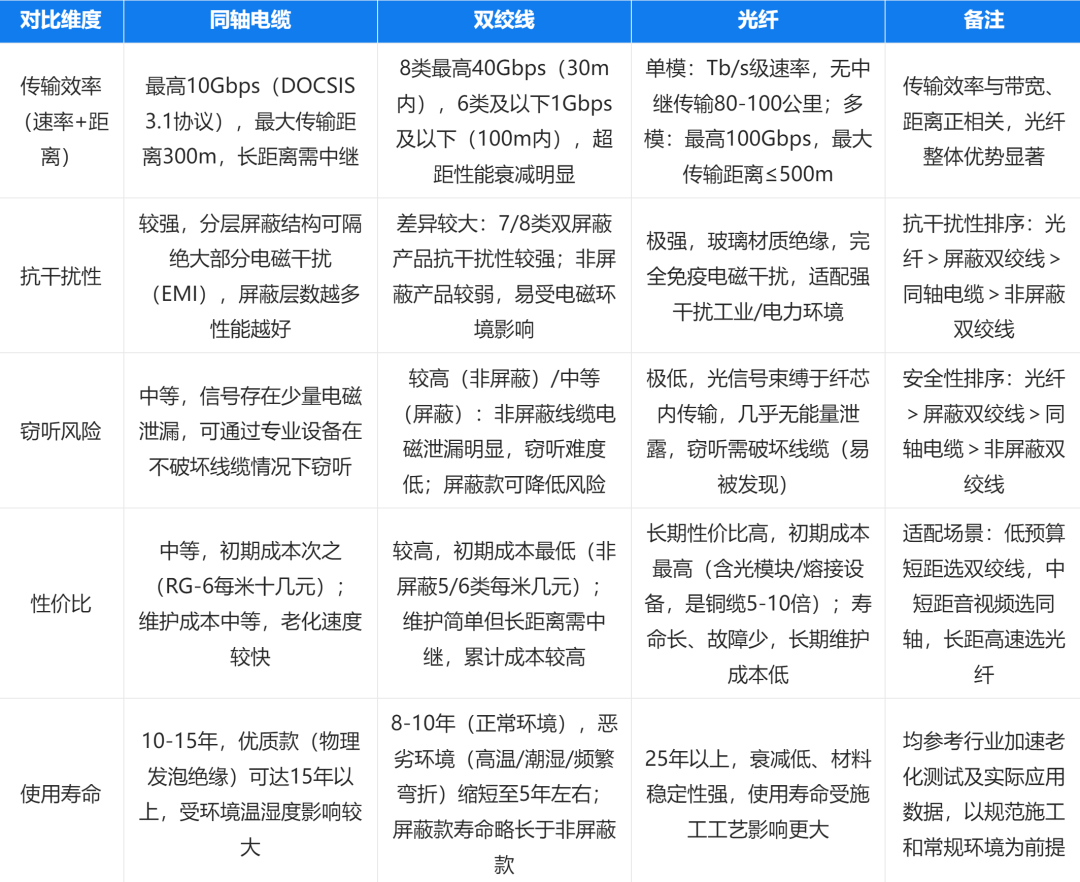

三、三类传输介质综合对比

四、网络传输介质未来发展趋势

随着5G/6G、物联网、元宇宙等应用的兴起，对传输介质的带宽、延迟和覆盖提出了更高要求，未来发展将呈现“光纤主导骨干、铜线深耕短距、技术融合创新”的核心趋势。

光纤技术将向更高容量突破，空分复用（SDM）、超材料光纤等技术的应用，将使单根光纤容量突破Pb/s级；弹性光网络（EON）将实现频谱资源动态分配，提升带宽利用率；光纤到户（FTTH）基本普及，逐步渗透至桌面端（FTTD）。双绞线将通过G.fast标准升级，在250米内实现1Gbps以上速率，延长其在短距离布线中的生命周期，同时屏蔽型7/8类产品将在数据中心短距互联中发挥更大作用。同轴电缆将聚焦特定场景升级，通过DOCSIS 4.0协议提升速率，适配家庭宽带升级需求，同时在监控、智能电网等领域延续应用价值。

此外，未来传输网络将呈现融合化、智能化、绿色化趋势：有线与无线边界逐渐模糊，形成空天地一体化混合传输网络；传输介质与AI结合，实现自适应调整和故障自愈；低功耗光纤放大器、节能铜缆设备等将减少碳足迹，推动绿色通信发展。

总结：通路筑基-网络传输介质核心要点

本文作为网络工程系列的开篇，系统梳理了三类核心网络传输介质的特性：同轴电缆作为“经典老将”，在音视频传输中仍有不可替代的价值；双绞线作为“主流中坚”，3-8类的梯度升级适配了不同短距离传输需求，是局域网布线的首选；光纤作为“高速先锋”，单模与多模的差异化设计，分别支撑了长距离骨干传输和短距离高速互联。通过综合对比可知，三者无绝对优劣，需根据传输距离、带宽需求、预算成本精准选型。未来，随着技术创新，传输介质将持续向高速、高效、绿色方向演进，为数字经济发展筑牢通路基础。

如果说有线传输介质是网络的“主动脉”，那么无线传输技术就是网络的“毛细血管”，让数据传输摆脱线缆束缚。下一篇我们将聚焦无线传输技术，详细解读无线WiFi、蓝牙、4G、5G等核心无线传输技术的工作原理、核心参数、分类及典型应用场景。比如无线WiFi不同协议版本（如802.11ac/ax）如何影响传输速度？蓝牙的低功耗特性适配哪些物联网场景？4G与5G在传输速率、延迟上有何核心差异，分别支撑哪些特色应用？这些内容将帮助你搭建起无线传输的知识框架，理解数据“无线流转”的核心逻辑。
