网络协议—DNS协议

原创

老五

老五说网络

2026年1月6日 16:30 陕西

基本概念

    DNS（Domain Name System，域名系统）是互联网的一项核心服务，其主要作用是将人类可读的域名（如 www.baidu.com）转换为计算机可识别的 IP 地址（如：183.2.172.17），从而实现网络通信。

一、为什么需要 DNS？

• IP 地址难记：计算机通过 IP 地址（如：183.2.172.17）互相通信，但数字形式对人不友好。
• 域名更直观：baidu.com 比183.2.172.17更容易记忆和使用。
• 抽象与灵活性：网站可以更换服务器 IP，但域名不变，用户无感知。

DNS 就像互联网的“电话簿”：你查名字（域名），它告诉你号码（IP）。

二、DNS 的基本工作原理

    当你在浏览器输入 www.baidu.com 并回车时，DNS 解析过程大致如下：

1. 本地缓存查询

   客户机操作系统检查是否有该域名的缓存记录。

2. 向本地 DNS 服务器请求（通常是 ISP 提供的，如 114.114.114.114 或路由器 192.168.1.1）

3. 递归查询过程（由本地 DNS 服务器完成）

   →查询根域名服务器（Root Server）：“.com 的权威服务器在哪？”

   →查询顶级域（TLD）服务器（如 .com 服务器）：“baidu.com 的权威服务器是谁？”

   →查询权威域名服务器（如 ns1.baidu.com）：“www.baidu.com 的 IP 是多少？”

4. 返回结果

   权威服务器返回 IP（如 220.181.38.148），本地 DNS 缓存并返回给你的设备。

5. 建立连接

   浏览器用该 IP 与百度服务器通信，加载网页。

总结：整个DNS查询过程通常在几十毫秒内完成。

三、常见的DNS记录类型

| | | | — | — | | 记录类型 | 作用 | | A 记录 | 将域名映射到 IPv4 地址（如 www.baidu.com → 183.2.172.17） | | AAAA 记录 | 将域名映射到 IPv6 地址 | | CNAME别名记录 | 将一个域名指向另一个域名（如 www.baidu.com → baidu.com） | | MX 记录 | 邮件服务器地址（用于接收邮件） | | NS 记录 | 指定该域名由哪些 DNS 服务器管理（权威服务器） | | TXT 记录 | 存储文本信息，常用于验证域名所有权或 SPF 邮件安全 |

四、DNS数据报文分析

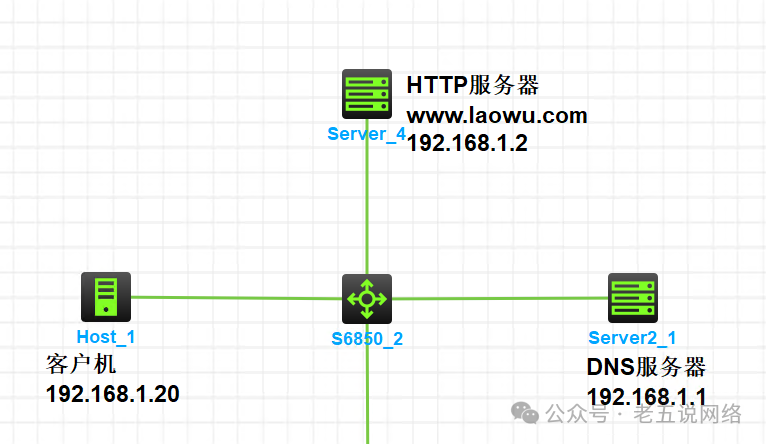

1、网络拓扑

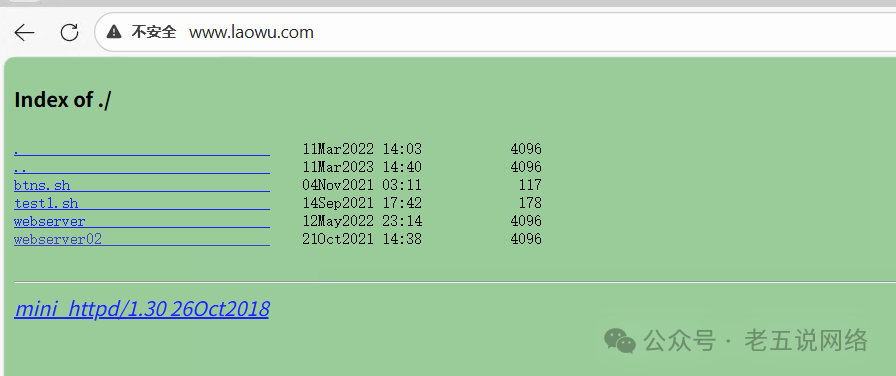

2、客户机浏览器访问www.laowu.com

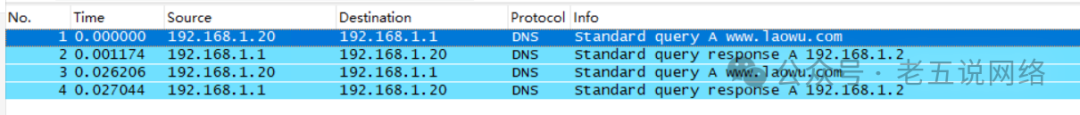

3、抓取DNS数据包

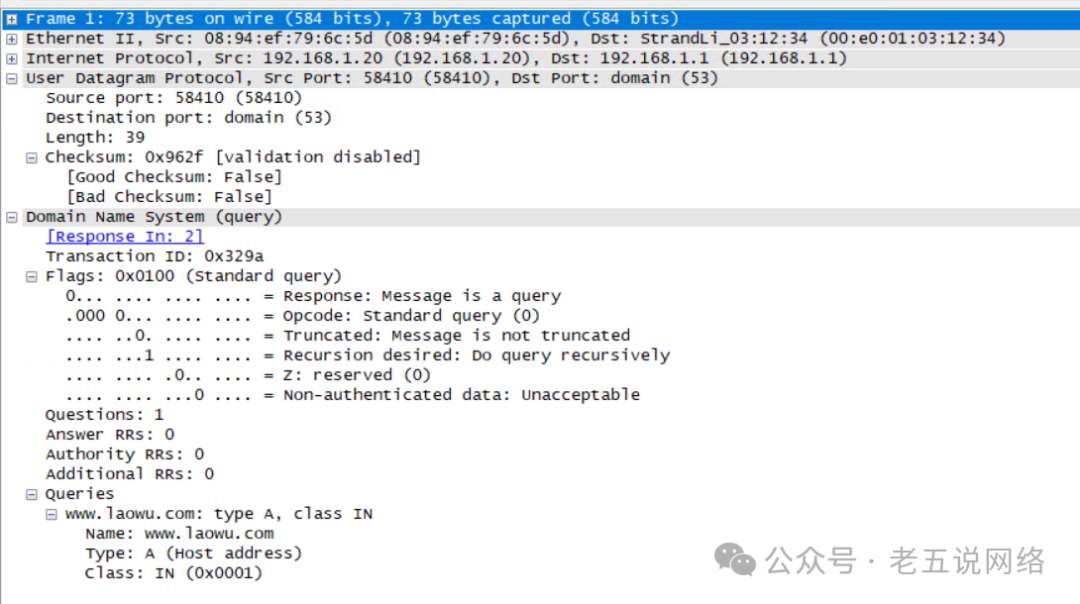

DNS请求报文：

DNS请求数据报文解析：

1. 以太网层（Ethernet II）

• 源 MAC: 08:94:ef:79:6c:5d
• 目的 MAC: 00:e0:01:03:12:34

1. 网络层（IP）

• 源 IP: 192.168.1.20（客户机）
• 目标 IP: 192.168.1.1（DNS服务器）

1. 传输层（UDP）

• 源端口: 58410（客户端临时端口）
• 目的端口: 53（DNS 服务的标准端口）
• 长度: 39 字节（UDP 头 + DNS 数据）

说明：使用 UDP 是因为 DNS 查询通常很短，不需要 TCP 的连接开销。

4. 应用层（DNS Query）

基本信息：

• Transaction ID: 0x329a

（用于匹配请求和响应，确保回复正确对应）

• Flags: 0x0100

        Response = 0: 表示这是一个查询请求（不是响应）

        Opcode = 0: 标准查询

        Recursion Desired = 1: 客户端希望DNS服务器递归解析（即帮你查外网）

• 查询内容（Queries）
• 域名: www.laowu.com，查询类型: A（IPv4 地址）。查询类: IN（Internet）

总结：客户机发送DNS请求：“请告诉我 www.laowu.com 对应的 IPv4 地址。”

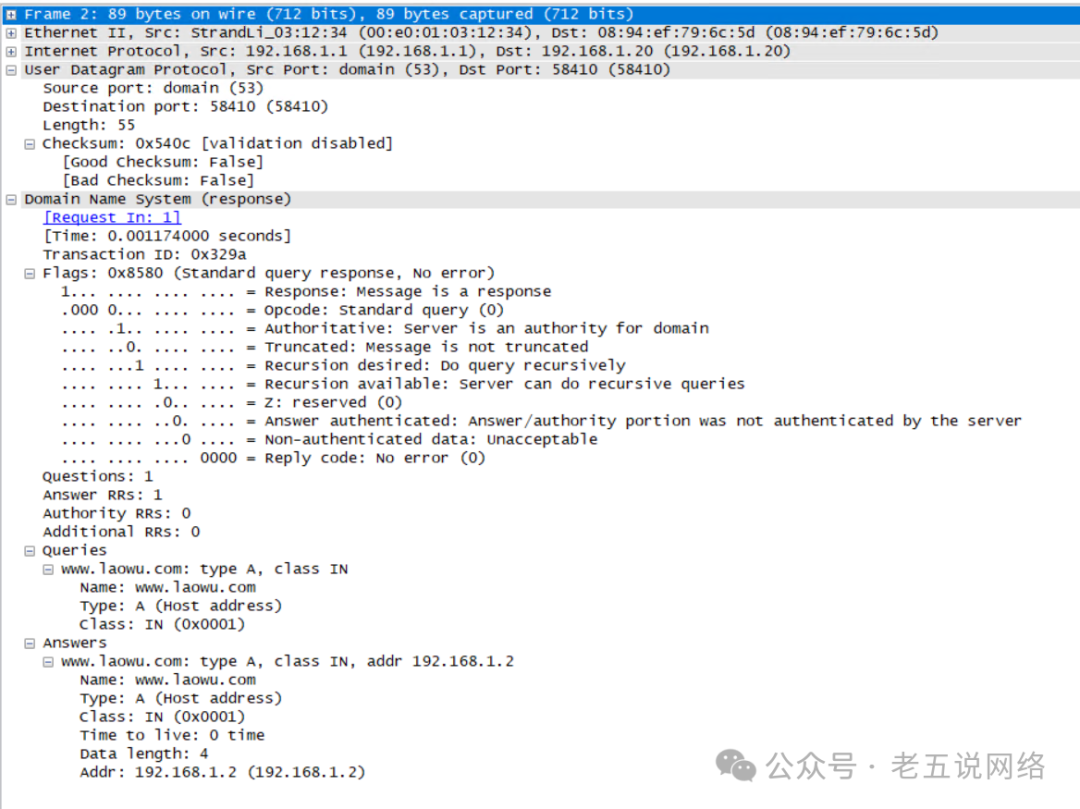

DNS回应报文：

DNS回应数据报文解析：

1. 以太网层（Ethernet II）

• 源 MAC: 00:e0:01:03:12:34（DNS服务器）
• 目的 MAC: 08:94:ef:79:6c:5d（客户机）

1. 网络层（IP）

• 源 IP: 192.168.1.1（DNS服务器）
• 目标 IP: 192.168.1.20（客户机）

说明：网络通信正常，双向通路畅通。

3. 传输层（UDP）

• 源端口: 53（DNS 服务端口）
• 目的端口: 58410（与请求时一致）
• 长度: 55 字节（UDP 头 + DNS 数据）

说明：使用 UDP 是因为 DNS 响应较短，无需建立连接。

4. 应用层（DNS Response）

核心字段：

• Transaction ID: 0x329a
• 与上一个报文的查询（Frame 1）完全匹配！

说明：这是对同一个请求的响应。

Flags: 0x8580

分解如下：

• 1… …. …. …. = Response（这是响应，不是请求）
• …. 0… …. …. = Opcode: Standard Query
• …. ..1. …. …. = Authoritative: 服务器不是该域名的权威服务器（即它不是 laowu.com 的官方 DNS）
• …. …0 …. …. = Truncated: 消息未截断（完整）
• …. …. 1… …. = Recursion Desired: 客户端希望递归查询
• …. …. .1.. …. = Recursion Available: 服务器支持递归查询
• …. …. ..0. …. = Z: 保留位
• …. …. …0 …. = Answer Authenticated: 不是安全签名的响应（如 DNSSEC）
• …. …. …. 0000 = Reply Code: No error (0) → 成功！

说明：所有标志都表明这是一个正常的、无错误的 DNS 响应。

Questions（查询部分）

• Name: www.laowu.com
• Type: A（IPv4 地址）
• Class: IN（Internet）

说明：该响应是针对“www.laowu.com”的 A 记录查询。

Answers（回答部分）

• Name: www.laowu.com
• Type: A（Host address）
• Class: IN
• TTL: 0 time（生存时间，表示立即过期，需重新查询）
• Address: 192.168.1.2

总结：

    以上报文分析显示了一次完整的DNS查询与响应过程：客户机192.168.1.20向DNS服务器192.168.1.1请求解析www.laowu.com，DNS服务器返回内网IP地址192.168.1.2，表明该域名在局域网中通过本地DNS映射配置，仅限内部访问，解析成功且无错误。
