LLDP（Link Layer Discovery Protocol，链路层发现协议）是一种标准的二层邻居发现协议，定义于 IEEE 802.1ab 标准中。它的核心目标是：让网络设备能够自动发现直连邻居，并交换彼此的系统与接口信息，从而简化网络管理、拓扑绘制和故障排查。

一、为什么需要 LLDP？

在传统网络中：

管理员难以快速了解“谁连着谁”；
不同厂商设备之间缺乏统一的信息交互机制；
故障定位依赖人工排查，效率低。

→LLDP 提供了一种跨厂商、标准化的方式，使设备能主动通告自身信息（如设备名、端口、管理地址等），并学习邻居信息。

→类似 Cisco 的 CDP（Cisco Discovery Protocol），但 LLDP 是开放标准，支持多厂商互操作。

二、LLDP 的核心功能

自动发现直连邻居

→仅限物理直连或通过透传设备（如不终结 LLDP 报文的交换机）连接的设备。
交换设备信息

→包括设备标识、端口标识、能力、管理地址等。
支持网络管理系统（NMS）

→NMS 可读取设备 MIB（管理信息库）中的 LLDP 信息，自动生成网络拓扑图。
辅助高级应用

→如 VoIP 电话自动获取语音 VLAN（通过 LLDP-MED）；

→自动配置 QoS 策略、PoE 供电等。

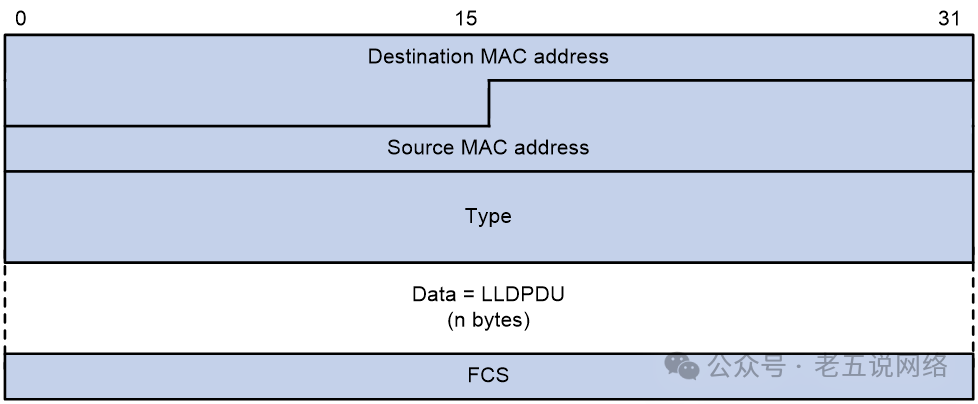

三、LLDP协议报文结构（Ethernet II 封装）

目的 MAC：固定组播地址 01:80:C2:00:00:0E（Nearest Bridge）
类型字段：0x88CC 表示 LLDP 协议

四、LLDPDU数据单元

LLDP 的有效载荷是 LLDPDU，由多个 TLV（Type-Length-Value）组成。必须包含的 TLV（4 种）：Chassis ID，Port ID，Time To Live (TTL)，End of LLDPDU。

五、LLDP 工作机制

周期性发送

默认每 30 秒发送一次 LLDP 报文（可配置）。
邻居信息缓存

接收方将邻居信息存入本地 MIB（如 lldpRemTable）。
老化机制

若在 TTL 时间内未收到更新报文，则删除该邻居记录。
Shutdown 通知

当端口 shutdown 或 LLDP 关闭时，会发送一个 TTL=0 的 LLDP 报文，通知邻居立即清除信息。

六、LLDP-MED（Media Endpoint Discovery）

专为终端设备设计（如 IP 电话、摄像头）。

支持：

自动下发语音 VLAN
网络策略（QoS、DSCP 映射）
设备位置信息（用于 E911 紧急呼叫）
PoE 供电协商
资产管理（序列号、厂商、型号等）

七、抓取LLDP报文

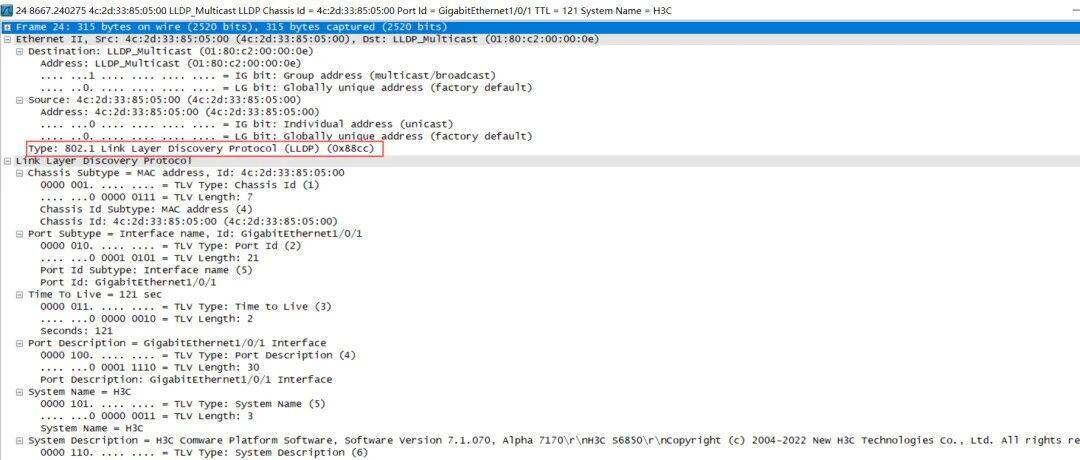

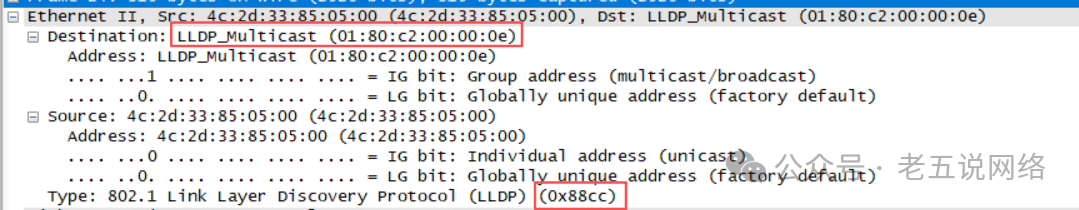

Ethernet II 层

解析：

源 MAC 地址：4c:2d:33:85:05:00

→ 这是发送 LLDP 报文的设备的物理地址。

目的 MAC 地址：01:80:C2:00:00:0E

→ LLDP 的标准多播地址，所有支持 LLDP 的设备都会监听此地址。

说明：这是一个广播式发现机制，用于通知网络中的邻居设备。

LLDP 协议头

标识这是一个 LLDP 帧，符合 IEEE 802.1ab标准。

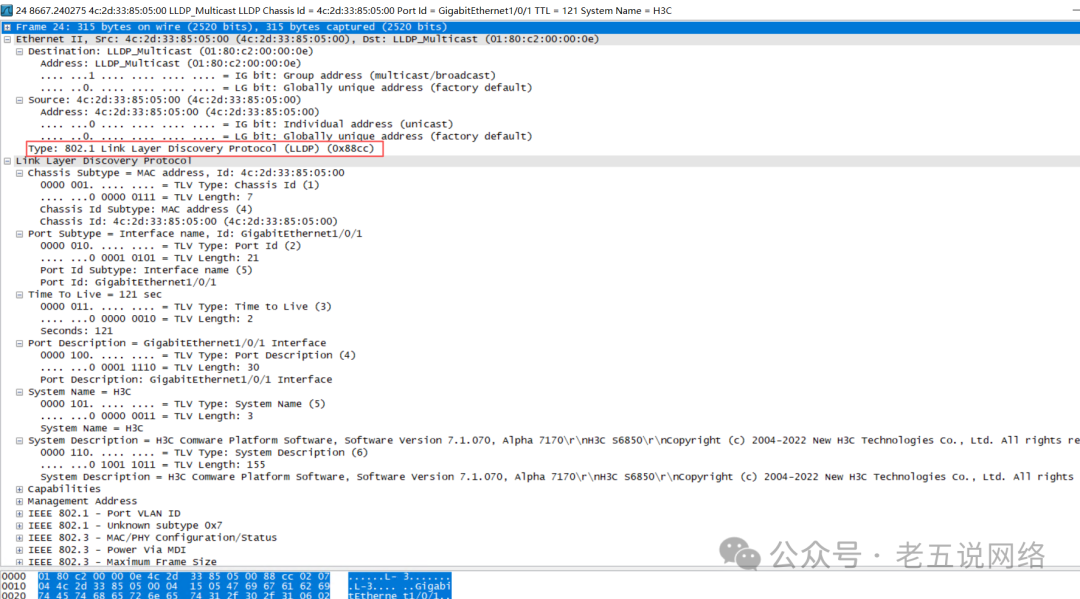

LLDPDU（LLDP Data Unit）——核心内容

LLDP 报文由多个 TLV（Type-Length-Value）组成，每个 TLV 提供一种设备信息。

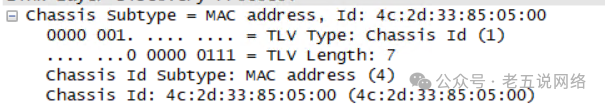

（1）Chassis ID（设备标识）

解析：

表示该设备的“机箱”ID（即设备本身）。
Subtype = MAC address：使用设备的 MAC 地址作为唯一标识。

值：4c:2d:33:85:05:00

说明：可用于识别设备身份。

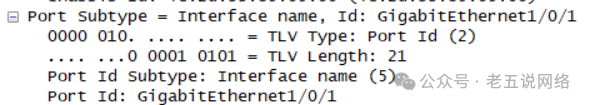

（2）Port ID（端口标识）

解析：

表示发送此 LLDP 报文的接口名称。
Subtype = Interface name：用接口名表示。
值：GigabitEthernet1/0/1

说明：接收方知道是从哪个端口发出的。

（3）Time To Live (TTL)

解析：

该 LLDP 信息在接收方缓存中的存活时间（单位：秒）。
默认通常是 120 秒，这里为 121 秒（可能刚更新过）。
若超过 TTL 未收到新报文，则认为邻居已断开。

（4）Port Description（端口描述）

解析：对应端口的简要说明，通常与 Port ID 相同。

（5）System Name（系统名称）

解析：设备主机名或系统名称，这里是 H3C，表明是 H3C 品牌设备。

（6）System Description（系统描述）

解析：

操作系统：Comware（H3C 的专有操作系统）
软件版本：7.1.070
设备型号：Alpha 7170 / H3C S6850
版权信息：New H3C Technologies Co., Ltd.

说明：这是非常重要的诊断信息，可用于确认设备型号、软件版本、是否需要升级等。

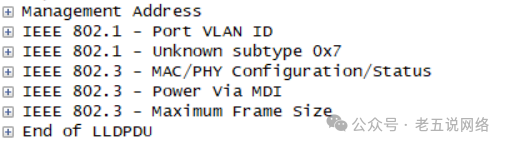

（7）常见的TLV：

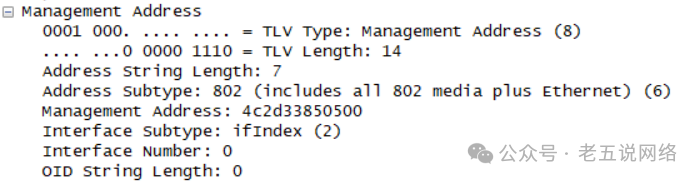

（8）Management Address：表示该设备的管理地址（如 IP 地址、IPv6 地址等），可用于远程登录或 SNMP 管理。如果展开，可能包含：IP 地址、子网掩码、协议类型（IPv4/IPv6）、接口索引等。

解析：

TLV Type: Management Address (8)：表示这是一个“管理地址”TLV，用于传递设备的管理 IP 或 MAC 地址。
TLV Length: 14：此TLV的总长度为 14 字节（包括类型、长度、值）。
Address String Length: 7：实际地址数据长度为 7 字节。
Address Subtype: 802 (6)：指明地址类型是 MAC 地址（即 802 格式），常用于未配置 IP 的设备或作为备用标识。
Management Address: 4c2d33850500：设备的管理地址，此处为 MAC 地址：4C:2D:33:85:05:00，这通常是交换机的系统 MAC 地址，可用于 SNMP 或 LLDP 访问。
Interface Subtype: ifIndex (2)：表示该地址关联的接口使用的是 ifIndex 编号方式（接口索引）。
Interface Number: 0：接口编号为 0，表示这是全局管理地址（不是某个具体物理端口绑定的）。
OID String Length: 0：无额外的 OID（对象标识符）信息。

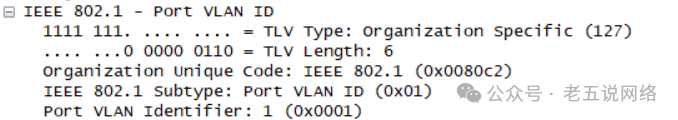

（9）Port VLAN ID ：表示当前端口所属的 VLAN ID。这是 IEEE 802.1Q 标准的一部分。可用于确认端口是否配置了特定 VLAN，例如：VLAN 10 或 Native VLAN。

解析：

TLV Type: Organization specific (127)：表示这是一个“组织特定”TLV，即厂商或标准组织定义的私有扩展字段。值为 127 是 IEEE 标准中保留给组织使用的。
TLV Length: 6：此 TLV 的总长度为 6 字节（不包括类型和长度字段本身）。
Organization Unique code: IEEE 802.1 (0x080C2)：指明该组织是 IEEE 802.1，其 OUI（组织唯一标识符）为 0x080C2。这表示这是 IEEE 官方定义的标准 TLV，不是厂商私有。
IEEE 802.1 Subtype: Port VLAN ID (0x01)：子类型为 Port VLAN ID，用于传递当前端口所属的 VLAN ID。Port VLAN ID: 1 (0x0001)：当前接口配置的 VLAN ID 为 1。该端口属于 VLAN 1（通常是默认 VLAN 或管理 VLAN）。

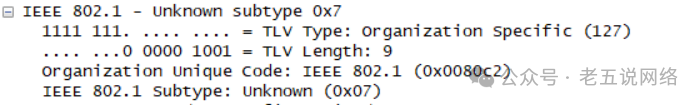

（10）Unknown subtype 0x7：这是一个未知的 IEEE 802.1子类型，值为 0x7。通常表示厂商私有扩展（Vendor-specific TLV），可能是 H3C 自定义的某种功能信息（如堆叠状态、业务模式等）。

解析：

TLV Type: Organization specific (127)：表示这是一个“组织特定”类型的 TLV，即由标准组织或厂商定义的私有扩展字段。值为 127 是 IEEE 标准保留给组织使用的。
TLV Length: 9：此 TLV 的总长度为 9 字节（不包括类型和长度字段本身）。
Organization Unique code: IEEE 802.1 (0x080C2)：指明该组织是 IEEE 802.1，其 OUI（组织唯一标识符）为 0x080C2。这表示这是 IEEE 官方定义的标准扩展，不是厂商私有。
IEEE 802.1 Subtype: unknown (0x07)：子类型为 0x07，但当前 Wireshark 无法识别其具体含义，因此标记为“Unknown”。

<<<关键点：为什么是 “Unknown”?

虽然该 TLV 属于 IEEE 802.1 标准范畴（OUI 为 0x080C2），但子类型 0x07 并未被广泛文档化。

可能的原因：

是 IEEE 802.1 的某个新特性，尚未被 Wireshark 支持；
H3C、华为等厂商基于 IEEE 802.1 扩展的私有功能（尽管使用了 IEEE OUI）；
用于传递堆叠状态、端口角色、业务模式等高级信息。>>>

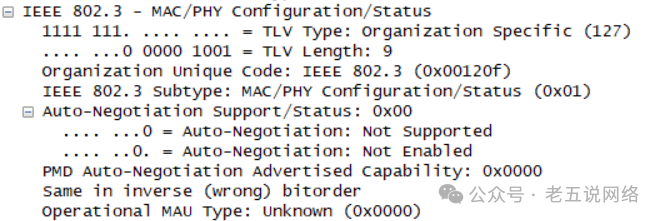

（11）MAC/PHY Configuration/Status：提供物理层和链路层的状态信息：

1、链路速率（如 100Mbps, 1Gbps）

2、双工模式（全双工/半双工）

3、自协商状态

4、是否启用流控

→ 有助于判断接口连接质量。

解析：

TLV Type: Organization specific (127)：表示这是一个“组织特定”类型的 TLV，即由标准组织定义的扩展字段。值为 127 是 IEEE 标准保留给组织使用的。
TLV Length: 9：此 TLV 的总长度为 9 字节（不包括类型和长度字段本身）。
Organization Unique code: IEEE 802.3 (0x00120F)：指明该组织是 IEEE 802.3（以太网标准），其 OUI 为 0x00120F。
IEEE 802.3 Subtype: MAC/PHY Configuration/Status (0x01)：子类型为 MAC/PHY 配置与状态，用于传递物理层和链路层的配置信息。

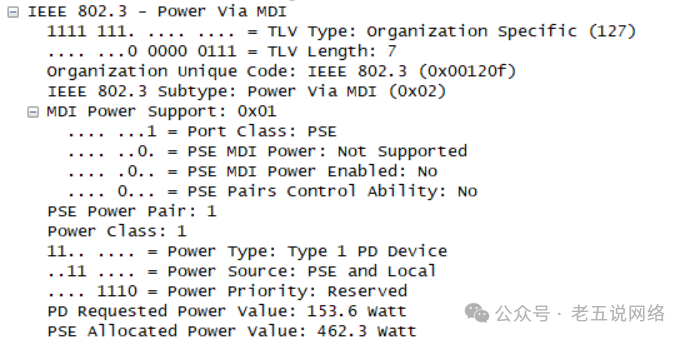

（12）Power Via MDI：表示该端口支持 PoE（Power over Ethernet），即通过以太网线供电。常见于交换机为 IP 电话、摄像头、无线 AP 供电。会显示最大功率、PD 类型等。

解析：

TLV Type: Organization specific (127)：表示这是一个“组织特定”类型的 TLV，由 IEEE 定义。
TLV Length: 7：此 TLV 的总长度为 7 字节。
Organization Unique code: IEEE 802.3 (0x00120F)：指明该组织是 IEEE 802.3（以太网标准）。
IEEE 802.3 Subtype: Power via MDI (0x02)：子类型为 Power via MDI，即通过以太网线供电（PoE）。

4.1. MDI Power Support: 0x01

这个字段表示设备在 PoE 中的角色和能力。
值为 0x01，按位解析如下：
Port Class: PSE → 该端口是电源提供设备（PSE, Power Sourcing Equipment），如交换机、PoE 注入器。
PSE MDI Power: Not Supported → 不支持通过 MDI 接口供电（可能是硬件限制）。
PSE MDI Power Enabled: No → 当前未启用 PoE 功能。
PSE Pairs Control Ability: No → 无法控制哪一对线缆传输电力（如只用 1/2 或 3/6 线对）。

说明：这是一台 PSE 设备，但当前 PoE 未启用。

4.2. PSE Power Pair: 1

表示使用的是哪一组线对进行供电。
值为 1，通常对应第1组线对（1/2），即标准 PoE 使用 1/2 和 3/6 线对。

4.3. Power Class: 1

表示该端口支持的 PoE 功率等级。
Class 1 对应最大功率约为 0.44W（旧标准），但在现代设备中可能被重新定义。

说明：此值可能与实际功率不一致，需结合其他字段判断。

4.4. Power Type: Type 1 PD Device

表示连接的设备是 Type 1 PD（Powered Device）。
即普通 PoE 终端设备，如 IP 电话、摄像头等。

4.5. Power Source: PSE and Local

表示电力来源有两个：

主要来自 PSE（交换机），可能也包含本地电源（Local），例如双电源供电模式。

4.6. Power Priority: Reserved

优先级字段保留，未使用。
一般用于紧急设备（如消防报警器）设定高优先级供电。

4.7. PD Requested Power Value: 153.6 Watt

连接的终端设备（PD）请求的功率为 153.6 瓦特。
这是一个非常高的数值，远超普通 PoE 标准（如 802.3af 最大 15.4W，802.3at 最大 30W，802.3bt 最大 90W）。

说明：可能是模拟器测试设备的原因。

4.8. PSE Allocated Power Value: 462.3 Watt

该 PSE 端口最多可分配的功率为 462.3 瓦特。

说明：这是一台高功率 PoE 交换机，支持多端口同时供电，且具备强大电源模块。

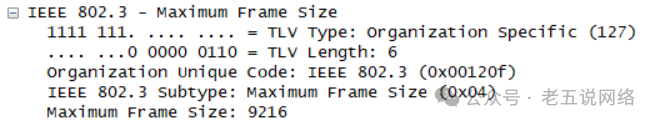

（13）Maximum Frame Size：表示该端口支持的最大帧大小（MTU）。例如：1522 字节（含 VLAN 标签）或更大（Jumbo Frame）。对于大文件传输、视频监控等场景很重要。

解析：

TLV Type: Organization specific (127)：表示这是一个“组织特定”类型的 TLV，由 IEEE 定义。
TLV Length: 6 ：此 TLV 的总长度为 6 字节（不包括类型和长度字段本身）。
Organization Unique code: IEEE 802.3 (0x00120F)：指明该组织是 IEEE 802.3（以太网标准），其 OUI 为 0x00120F。
IEEE 802.3 Subtype: Maximum Frame Size (0x04)：子类型为 Maximum Frame Size：用于告知对端本接口能处理的最大帧长。
Maximum frame size: 9216 当前端口支持的最大帧大小为 9216 字节。

（14）End of LLDPDU：标志着 LLDP 数据单元的结束。所有 TLV 发送完毕，报文结束。
