2026年最值得用的8款拓扑图工具
原创
wljslmz瑞哥 wljslmz瑞哥
网络技术联盟站
2026年2月1日 09:30 江苏
公众号：网络技术联盟站
一张好的拓扑图需要满足几个核心需求：
- 准确性：设备型号、接口、链路带宽、IP地址、VLAN、协议等信息一目了然
- 美观性：层次清晰、颜色规范、布局合理，便于向领导、非技术同事讲解
- 协作性：多人同时编辑、版本控制、评论
- 可维护性：容易修改、支持导出多种格式（PDF、PNG、Visio、SVG等）
- 扩展性：支持自定义图标库（Stencil）、自动化生成
过去我们很多人直接用Visio“硬画”，效率低、协作差、图标库老旧。现在工具生态已经非常成熟，选择合适的工具能把绘图时间缩短50%以上，还能显著提升文档质量。
工具推荐清单

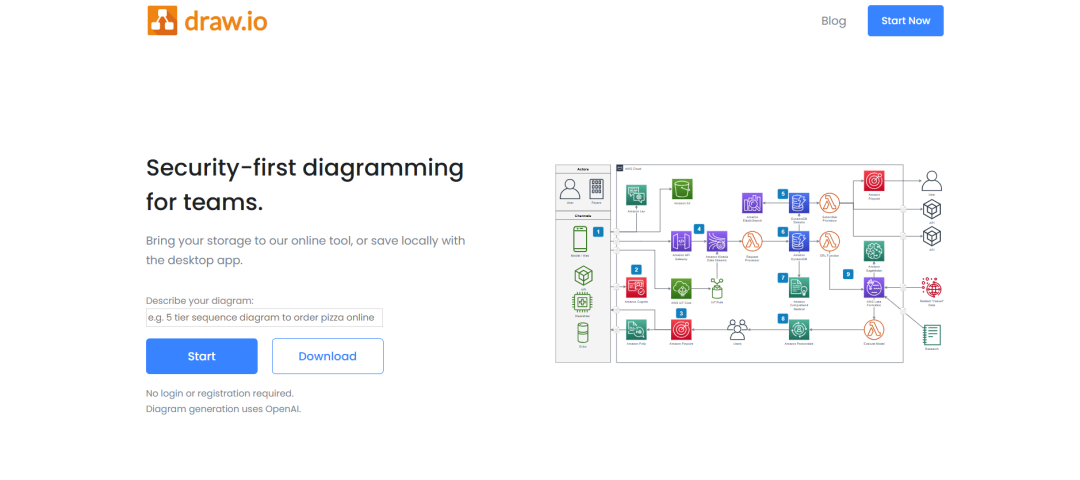

1. diagrams.net（原Draw.io）
推荐指数：★★★★★
diagrams.net 是目前我个人和团队使用频率最高的工具，完全免费、无广告、无水印，支持桌面版和在线版（与Confluence、Notion、Google Drive深度集成）。
核心优势：
- 内置极其丰富的网络设备Stencil（Cisco、Huawei、Juniper、Arista、Fortinet、Palo Alto等最新图标持续更新）
- 拖拽式操作，自动对齐、自动连线、智能布局
- 支持形状数据（Shape Data），可以在图标上绑定IP、接口、描述等元数据，导出时保留
- 实时协作（在线版），多人同时编辑
- 支持导入Visio .vsdx文件，完美迁移老图
- 完全离线可用（桌面版）
适用场景：
- 日常方案设计、变更文档、故障复盘
- 需要多人协作的跨团队项目
- 预算有限的团队
不足：
- 复杂大图（上千节点）时布局算法稍弱，需要手动调整
- 没有原生的版本控制（可结合Git或云盘解决）
上手建议：
- 直接访问 https://app.diagrams.net
- 在左侧库中搜索“Cisco”、“Huawei”等，拖入最新图标包
- 推荐安装桌面版（支持Windows/macOS/Linux）
去年我们一个万兆园区网改造项目，全团队用diagrams.net协作绘制了核心-汇聚-接入三层拓扑，最终导出的PDF直接用于领导评审，效果极佳。

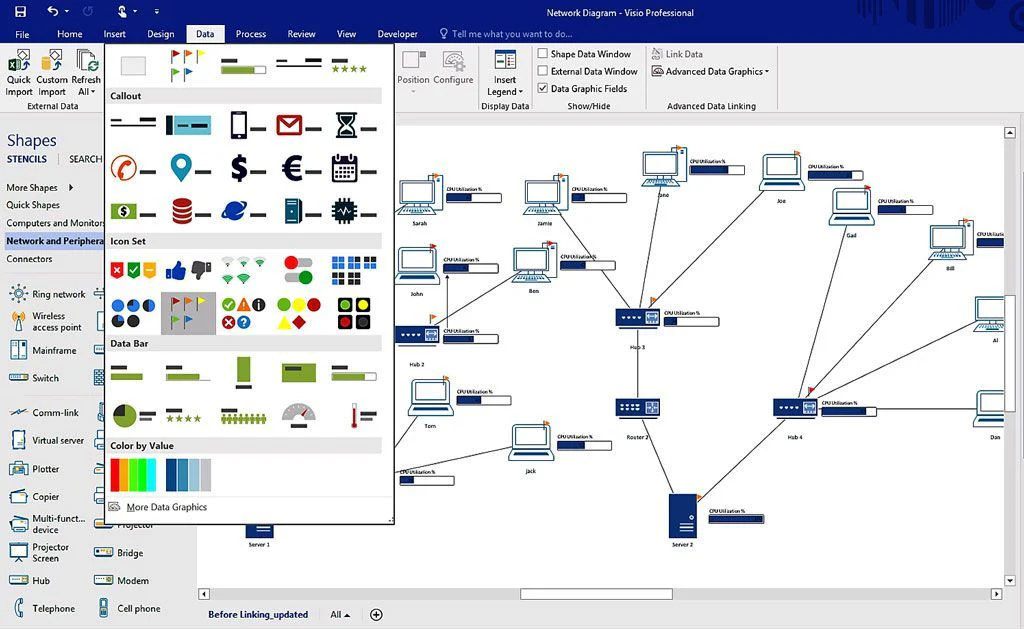

2. Microsoft Visio Professional
推荐指数：★★★★☆
如果公司有Microsoft 365 E3/E5许可，Visio Professional几乎是“标配”。2026版的Visio在AI辅助布局和数据驱动绘图上又有显著进步。
核心优势：
- 官方最全的网络设备Stencil（Cisco、Huawei等都有官方授权图标）
- 数据链接功能：可以关联Excel表格，自动生成拓扑（适合IP地址规划图）
- 与PowerPoint、Word、Teams深度集成，一键插入
- Azure和AWS形状库官方维护，画云网络拓扑无敌
- 支持数据图形化（Data Graphics），图标上可实时显示指标
适用场景：
- 需要正式交付给客户或领导的高质量文档
- 大型企业标准化文档体系
- 云网络、混合云拓扑绘制
不足：
- 价格昂贵（单买约4000元/永久许可）
- 协作能力较弱（在线版功能阉割严重）
- 学习曲线稍陡
上手建议：
- 使用“网络 > 详细网络图”模板起步
- 下载最新Cisco Stencil包（微软官网有）
- 开启“实时数据链接”功能，体验数据驱动绘图的魅力

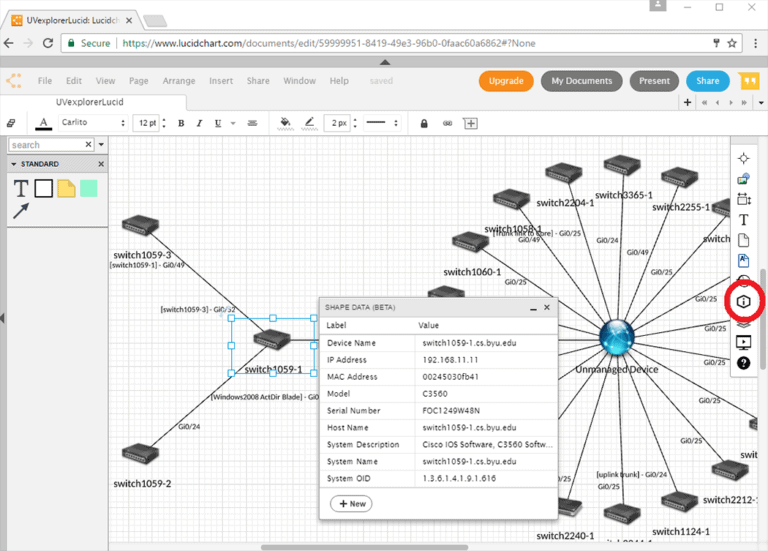

3. Lucidchart
推荐指数：★★★★☆
Lucidchart 是目前最强大的在线协作绘图平台，特别适合分布式团队。
核心优势：
- 实时协作体验极佳（类似Google Docs）
- 内置大量网络模板和图标库
- 支持条件格式、数据链接（可关联Google Sheets）
- 与Slack、Teams、Jira深度集成
- 强大的版本历史和评论功能
- 支持导入Visio、Gliffy、draw.io文件
适用场景：
- 跨部门、跨地域团队协作
- 需要频繁评审和修改的方案
- 云优先架构设计
不足：
- 免费版限制较多（每月仅60个对象）
- 付费版价格不低（个人版约90美元/年）
我们和外包团队合作的一个SD-WAN项目，全程用Lucidchart协作，修改记录清晰可见，避免了邮件来回传图的混乱。

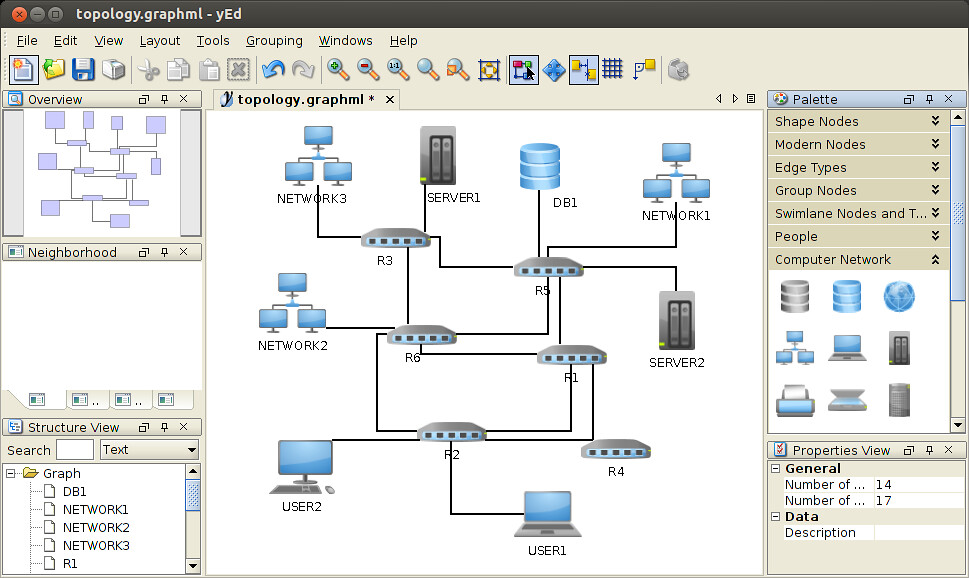

4. yEd Graph Editor
推荐指数：★★★★
yEd 是基于Java的免费桌面工具，最大的亮点是自动布局算法极强。
核心优势：
- 多种专业布局算法（层次、环形、有机、树状等），适合复杂拓扑自动美化
- 支持GraphML格式，易于程序化生成
- 可导入Excel/CSV生成拓扑
- 自定义图标支持良好
适用场景：
- 节点数量巨大的拓扑（数百到上千节点）
- 需要快速生成初步布局再手工精修
- 喜欢离线工具的工程师
不足：
- 界面略显老旧
- 内置网络图标较少（需自行导入）
上手建议：
- 下载地址：https://www.yworks.com/products/yed
- 先用“工具 > 自动布局”体验魔法
5. Mermaid + Markdown
推荐指数：★★★★
Mermaid 是一种基于文本的绘图语法，已被大量文档工具支持（Typora、Obsidian、Notion、GitLab、Hedgedoc等）。
核心优势：
- 用代码描述拓扑，版本控制友好（Git）
- 与Markdown无缝集成，适合写技术文档
- 支持流程图、时序图、拓扑图等多种类型
- 完全免费

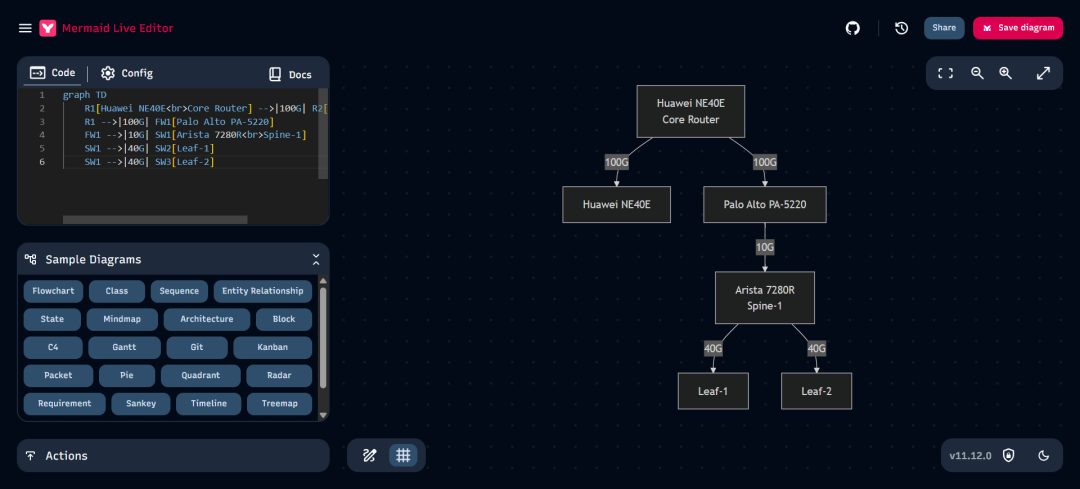

示例代码（网络拓扑）：
graph TD R1[Huawei NE40E<br>Core Router] -->|100G| R2[Huawei NE40E] R1 -->|100G| FW1[Palo Alto PA-5220] FW1 -->|10G| SW1[Arista 7280R<br>Spine-1] SW1 -->|40G| SW2[Leaf-1] SW1 -->|40G| SW3[Leaf-2]
适用场景：
- 技术博客、Wiki、README文档
- 需要将拓扑纳入版本控制的项目
- 追求极简和自动化的工程师
不足：
- 不适合复杂精细美化
- 交互性差

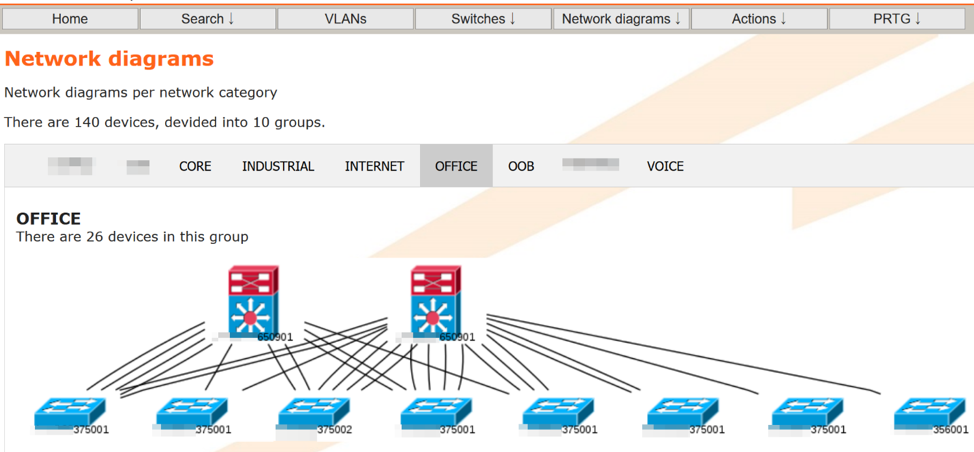

6. Graphviz
推荐指数：★★★☆
Graphviz 用DOT语言描述图结构，通过命令行生成图片。
核心优势：
- 完全自动化，可脚本化生成动态拓扑
- 布局算法强大（dot、neato、fdp等）
- 与Python、Ansible等结合可实现“基础设施即代码”
适用场景：
- 自动化生成网络文档
- CMDB或NetBox集成

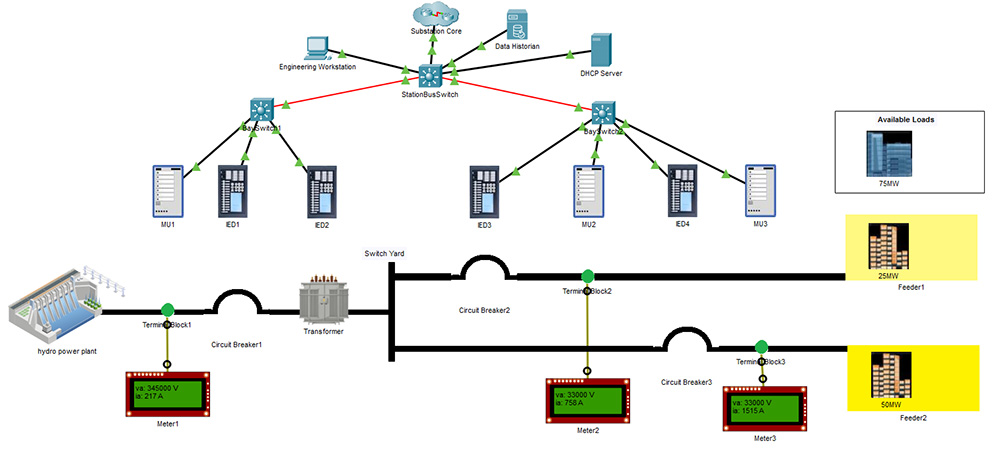

7. Cisco Packet Tracer
推荐指数：★★★
虽然主要是教学工具，但画简单拓扑非常方便，且自带最新Cisco设备图标。
适用场景：
- CCNA/CCNP学习
- 快速验证小规模设计

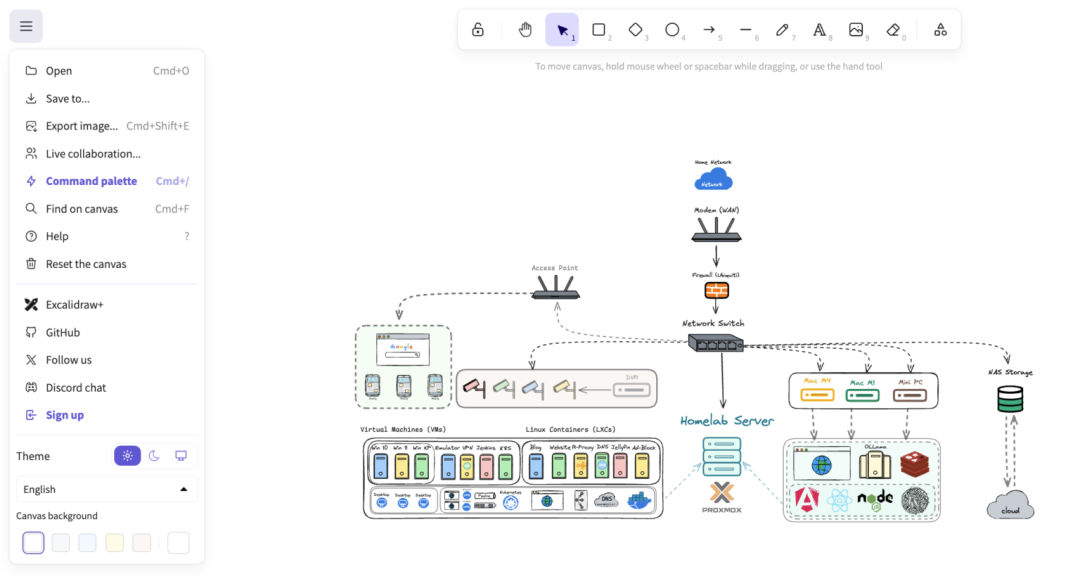

8. Excalidraw
推荐指数：★★★
开源手绘风格在线工具，适合头脑风暴和快速画草图。
如何根据场景选型？
| 场景 | 首选工具 | 备选 | | — | — | — | | 日常个人绘图，预算有限 | diagrams.net | yEd | | 企业标准化文档，需要正式感 | Visio Professional | Lucidchart | | 分布式团队实时协作 | Lucidchart | diagrams.net在线版 | | 超大规模拓扑（千节点） | yEd | Graphviz | | 文档纳入Git版本控制 | Mermaid | Graphviz | | 快速草图、头脑风暴 | Excalidraw | diagrams.net | | Cisco设备为主的学习 | Packet Tracer | Visio |
工欲善其事，必先利其器。一张清晰专业的拓扑图，往往能节省数小时的沟通成本，甚至避免一次重大故障。
我的建议是：
- 新手/预算有限：立刻上手diagrams.net，90%的需求都能满足
- 有M365许可：优先用Visio，图标和集成无敌
- 团队协作重：上Lucidchart
- 追求自动化：学习Mermaid或Graphviz
欢迎大家在评论区分享你们正在用的工具和心得，我们一起把网络文档水平再提升一个台阶！
