0130.构建虚拟道德黑客家庭实验室——第二部分：实验室拓扑结构
原创
Omotola Omotola
Rsec
2026年2月17日 21:46 贵州
本文章仅用网络安全研究学习，请勿使用相关技术进行违法犯罪活动。
声明：本文搬运自互联网，如你是原作者，请联系我们！
类型：环境搭建
横幅背景图来自 Freepik 的 Logturnal | 黑客卡通图来自 Freepik 的 Designer29
模块概述
#
-
硬件要求
-
启用虚拟化
-
实验室拓扑结构
-
安装 VMware
在本部分中，我将概述该项目的实验室拓扑结构，并指导您安装进行道德黑客活动所需的虚拟化软件。
📝 在继续之前，必须了解处理本项目任务所需的系统要求，并确保已启用虚拟化。
#
硬件要求
本次实验室搭建使用的是戴尔 Inspiron 15 5000 系列笔记本电脑。但是，为了满足要求，建议您的系统满足以下规格：
◆ CPU： 支持虚拟化的 64 位多线程 CPU（至少 4 个核心）
◆内存：16 GB
◆存储空间： 250 GB 磁盘空间（最好是固态硬盘）
◆主机操作系统： 您可以选择任何操作系统（请注意，本实验基于 Windows 主机构建）
要查看详细的系统规格，请打开命令提示符：

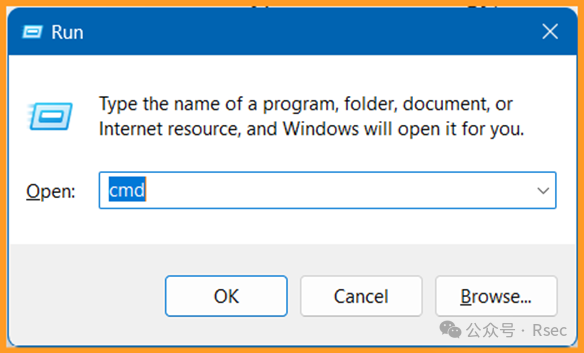

在 Windows 系统中，按 Win + R 键，输入 cmd，然后按 Enter 键打开命令提示符。

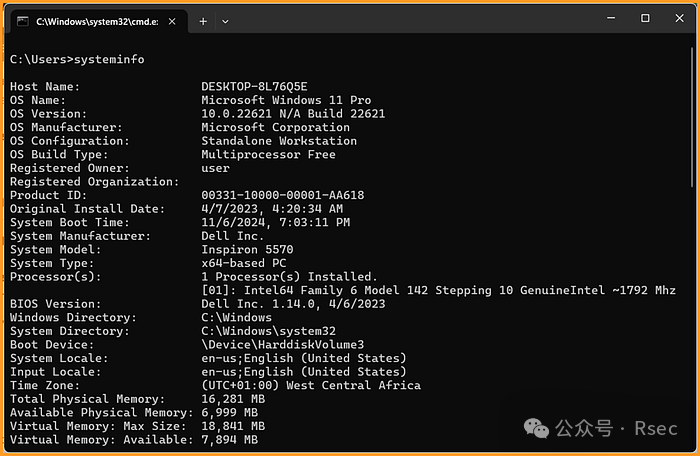

在命令提示符中，输入 systeminfo
启用虚拟化

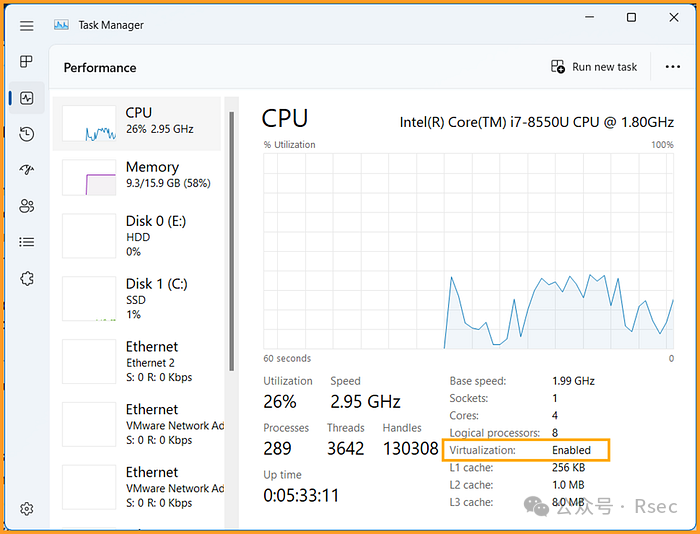

要使 VMware 正常运行，您的系统必须支持并启用虚拟化功能。要检查 Windows 计算机上是否启用了虚拟化：
-
按
Ctrl + Shift + Esc打开任务管理器。 -
转到 “性能” 选项卡。
3. 在右下角找到“虚拟化”字段。
如果虚拟化显示为 Disabled ，则表示您的 CPU 支持虚拟化，但 BIOS 中已禁用该功能。如果您看不到任何虚拟化选项，则表示您的 CPU 不支持虚拟化。
如果显示 Disabled ，则需要在 BIOS 中启用它。
📝 在固件中启用虚拟化的过程可能因设备而异。请参阅您的系统手册以获取特定设备的说明。
要在 BIOS 中启用虚拟化，请再次打开命令提示符并输入 shutdown /r /o /f /t 00
这将重启您的系统，但与普通重启不同的是，它会在启动操作系统之前带您进入系统的固件选项。

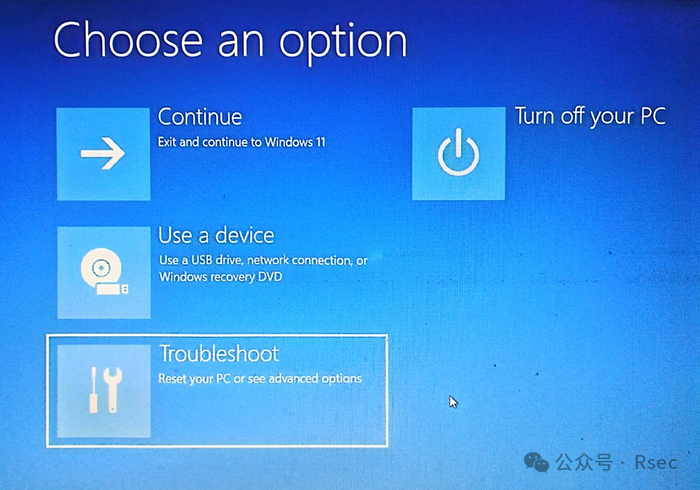

在选项中，选择 “故障排除”。

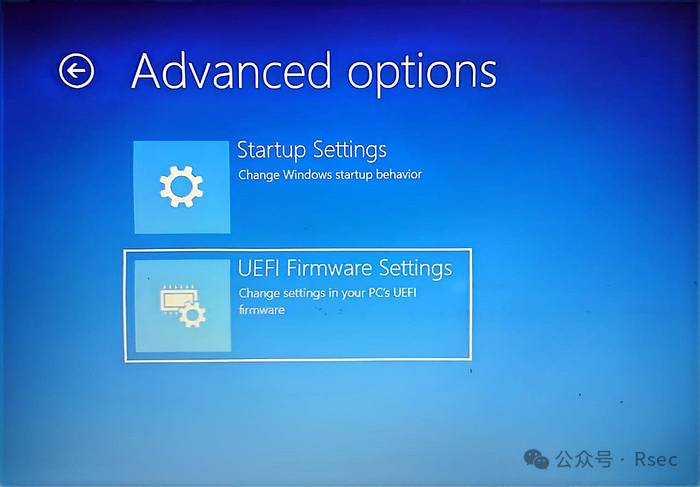

选择 UEFI 固件设置

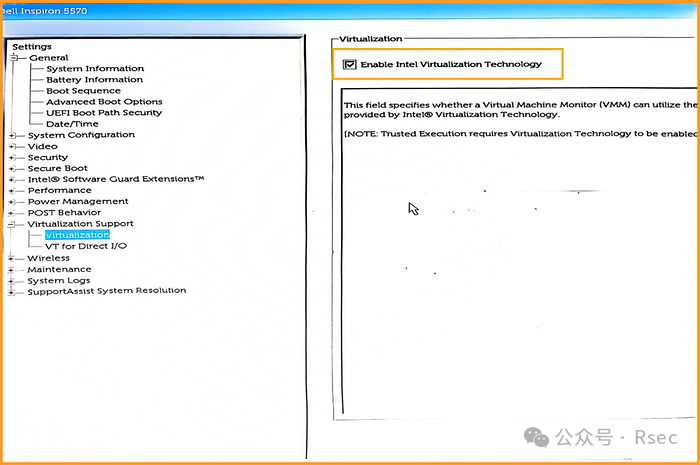

导航至虚拟化选项卡，并选中“启用英特尔虚拟化技术”。退出固件设置。

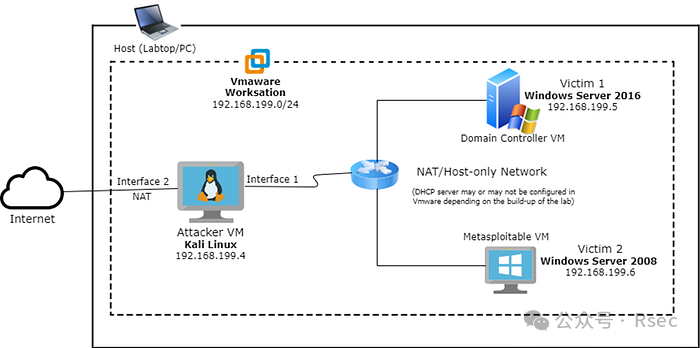

实验室拓扑结构
使用 Draw.io 创建
实验室环境由三台虚拟机组成，全部托管在 VMware 平台上。它们包括：
-
域控制器 — 运行 Windows Server 2016，作为网络资源的集中管理点。
-
Metasploitable VM — 运行 Windows Server 2008，设计上故意存在漏洞，以便进行渗透测试。
-
攻击机 ——运行 Kali Linux，配置为攻击其他虚拟机的主要系统。
所有虚拟机都通过 NAT（网络地址转换）连接到互联网，从而允许它们访问外部资源，同时将它们与主机的主网络隔离。
📝 本系列文章的第三部分将详细介绍每台虚拟机的设置和配置。目前，本文仅概述每台虚拟机在实验室环境中的逻辑位置。
#
安装 VMware Workstation
如前所述，VMware Workstation Pro 将作为本实验室的虚拟机管理程序，虽然您也可以安装 VirtualBox，但它完全适用于所有实验室活动。
您可以观看此视频来下载和配置 VirtualBox： YouTube 视频，由 Cloud Tech 制作
下载 VMware Workstation
#

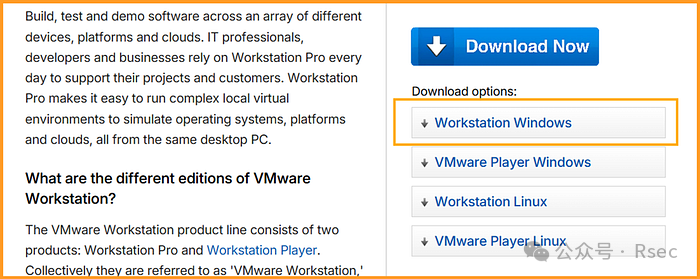

请访问以下网址： 从 Techspot 下载 VMware Workstation
点击工作站窗口

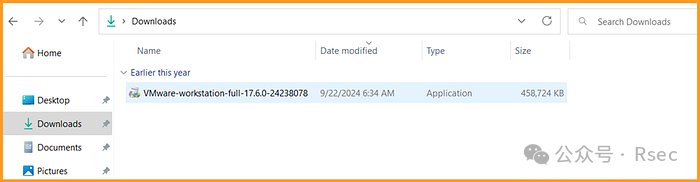

下载完成后，您的系统中将出现一个 .exe 文件。
安装 VMware Workstation
#

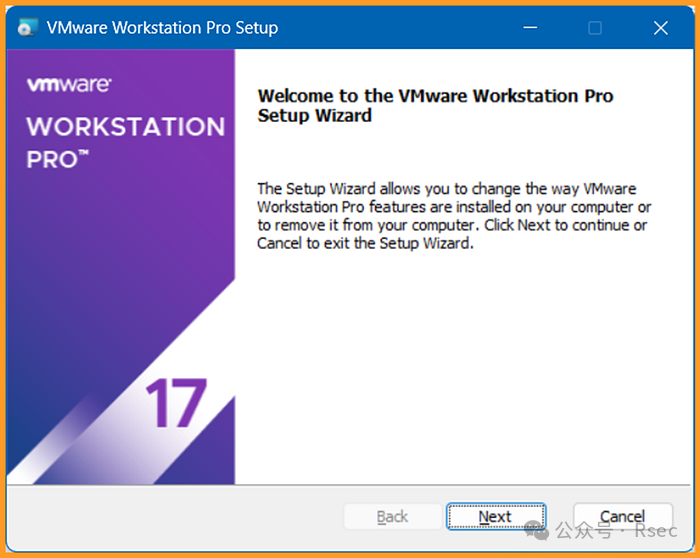

点击 VMware 可执行文件开始安装。点击 Next 继续。

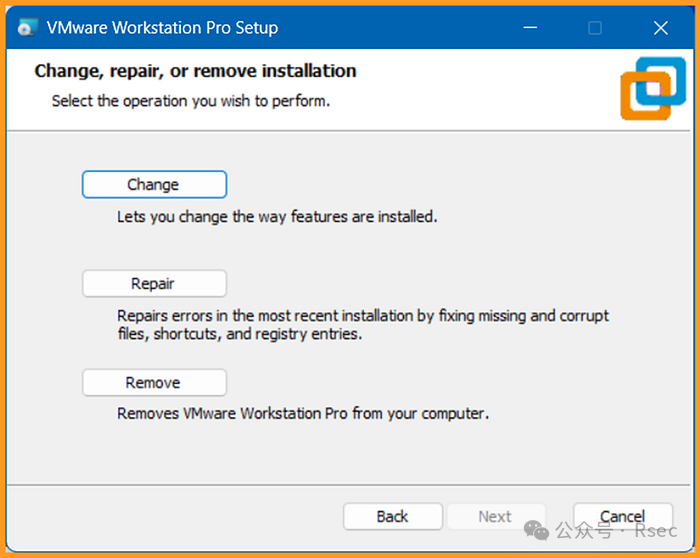

所有选项保持默认设置，然后单击 Next
点击 Next 直至 Finish 安装。

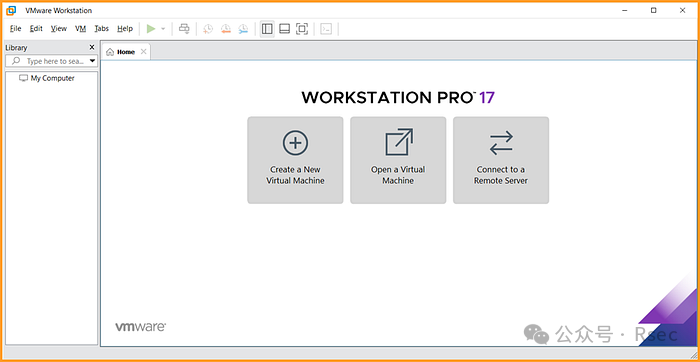

现在启动 VMware。
更改虚拟机存储位置
#
既然你的电脑里已经安装了 VMware，你可能需要为虚拟机准备一个单独的硬盘。
📝 虽然这不是必须的，但建议这样做，尤其是在有多个驱动器的设备上。
我的笔记本电脑主硬盘 (C:\) 只剩下 250GB 的可用空间，项目结束时很可能就满了。而我的副硬盘（ E:\ ）则有 1TB 的可用空间。为了避免主硬盘被占满，我把系统文件夹改到了副硬盘上的一个文件夹里。

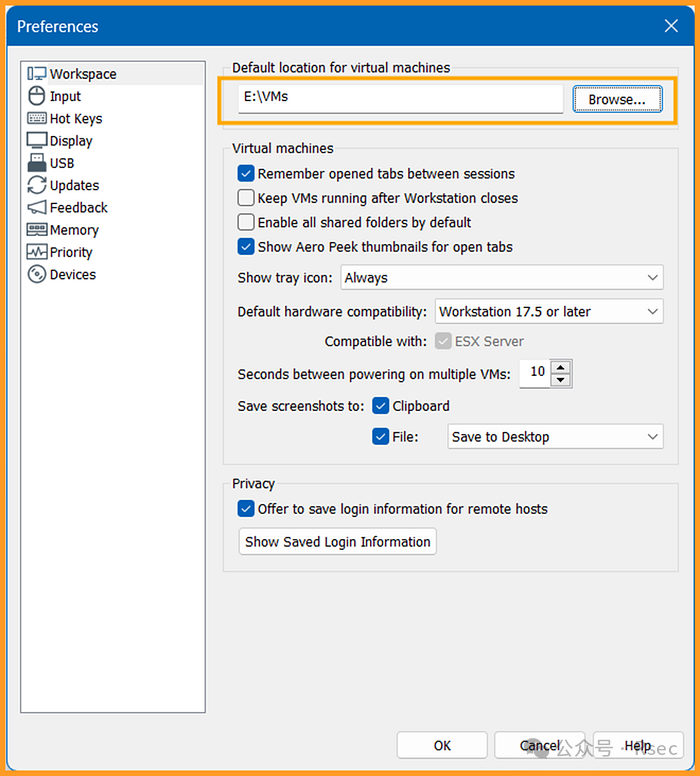

从编辑栏中选择 Edit > preferences ，或者直接按键盘上的 Ctrl + P

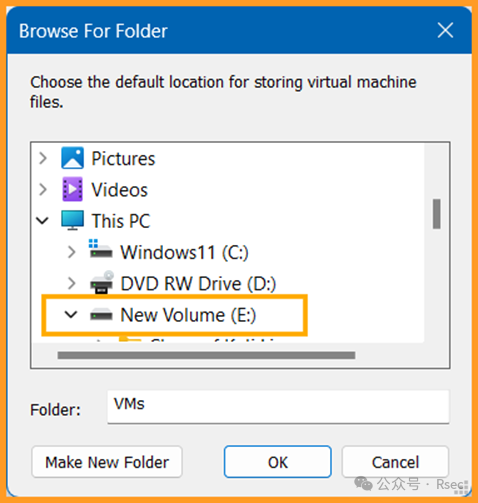

点击 Browse 选择所需的驱动器。
我选择了 E:\ 盘，并将专用文件夹命名为 VMs
在本系列的下一部分中，我们将安装和配置虚拟机，并完成实验室的初始设置。
