网络不通不用慌！分层排查法从根上找问题

原创

信息安全官 信息安全官

信息安全官

2026年2月25日 18:45 北京

一、引言：告别“瞎重启”，小白也能精准找网络故障

相信很多小白都遇到过这种情况：电脑突然上不了网、ping不通路由器，第一反应就是重启路由器、重启电脑，运气好能解决，运气不好就对着屏幕犯愁，东点一下、西点一下，瞎忙活半小时，还是找不到问题在哪。

其实网络故障排查和修家电、找快递丢失原因一样，有固定的“套路”——不用瞎碰、不用瞎猜，遵循“分层排查、从近到远”的原则，从最直观、最简单的物理层开始，一步步查到最复杂的应用层，就能精准定位问题，高效解决。

这篇就专门给小白讲透网络故障排查分层法，不玩复杂理论，全程白话接地气，用修家电、找快递的日常场景，把物理层到应用层的诊断流程、核心工具链（Ping/Traceroute/Wireshark）讲得明明白白。

二、核心认知：先搞懂2个关键原则，排查不绕弯

排查网络故障，先记住两个核心原则，比记命令更重要，不管遇到什么故障，照着这个原则来，就能少走很多弯路，小白也能快速上手。这两个原则就像找东西的“导航”，帮你避开“瞎找”的误区。

2.1 分层排查原则：从“看得见”到“看不见”，由简到难

咱们平时修家电，比如电视打不开，肯定不会上来就拆主板（复杂的核心部件），而是先看插头插没插好、电源开没开（简单直观的部分），再看遥控器有没有电，最后才考虑主板故障。网络故障排查也是一样，遵循“分层排查”原则，从最直观、最简单的物理层开始，逐层排查到最复杂、看不见的应用层。

网络分层咱们按常用的五层模型来（物理层、数据链路层、网络层、传输层、应用层），排查顺序固定：物理层 → 数据链路层 → 网络层 → 传输层 → 应用层。

为什么要按这个顺序？因为80%的网络故障，都出在物理层和数据链路层（比如网线松动、接口损坏、VLAN配置错误），这些故障直观、好排查，几分钟就能解决；只有少数故障出在高层（比如应用端口关闭、协议配置错误），需要用工具进一步分析。先查简单的，再查复杂的，避免一开始就陷入复杂的命令和配置，打击信心。

2.2 从近到远原则：先查“自己家”，再查“外面”

这个原则更简单，就像找快递丢失的原因：如果快递没收到，肯定先查自己家小区的快递站（近的地方），看是不是快递员放错了、漏送了，再查中转站点（中间环节），最后才联系快递公司（远的地方），不会一上来就找快递公司投诉。

网络故障排查也是如此，从“离自己最近”的终端设备（比如自己的电脑）开始查，再查连接的交换机、路由器（中间设备），最后查外网或远端服务器（远的地方）。比如电脑上不了网，先查自己电脑的IP配置、网线，再查连接的路由器端口，最后查是不是外网断了，这样能快速缩小故障范围。

三、逐层排查详解：从物理层到应用层，一步一步找病根

这部分是核心，咱们按“物理层→数据链路层→网络层→传输层→应用层”的顺序，逐个拆解每一层的排查流程、常见故障、排查工具，每个环节都配生活化的例子，小白能轻松看懂，动手就能查。

3.1 物理层：先查“看得见摸得着”的连接（最易出故障）

物理层是网络的“基础设施”，就像家里的电线、水管，负责传输电信号、光信号，所有看得见、摸得着的部分，都属于物理层，比如网线、路由器端口、电脑网卡、光纤等。这一层的故障最直观，也最好解决。

生活例子：就像家里的电灯不亮，先看灯泡拧没拧紧、电线插没插好，物理层故障就和这个一样，大多是“连接问题”或“硬件问题”。

【常见故障】：网线松动、网线损坏（比如被老鼠咬断、弯折过度）、路由器/交换机端口损坏、电脑网卡禁用、光纤断裂、接口松动。

【排查流程】：

1. 观察指示灯：查看电脑网卡指示灯、路由器/交换机端口指示灯，正常连接时，指示灯会稳定闪烁（不同设备闪烁频率不同，一般是1-3次/秒）；如果指示灯不亮，说明没连接上（大概率是网线松动或端口损坏）；如果指示灯常亮不闪烁，可能是网线损坏。

2. 检查硬件连接：动手拔插网线（两端都拔插一遍），确保插紧；换一根完好的网线，排除网线损坏的问题；换一个路由器/交换机端口，排除端口损坏的问题。

3. 检查网卡状态：在电脑上查看网卡是否被禁用（Windows系统：控制面板→网络和共享中心→更改适配器设置，确保本地连接或以太网处于“启用”状态），如果禁用，右键启用即可。

【排查工具】：网线测试仪（简单实用，能快速检测网线是否通畅）、手电筒（查看接口是否有灰尘、松动），小白不用复杂工具，动手拔插、观察指示灯，就能解决大部分物理层故障。

3.2 数据链路层：排查“邻居间的沟通”是否正常

数据链路层就像“邻居间的沟通渠道”，负责把物理层传输的信号，包装成“数据帧”，让相邻的设备（比如电脑和路由器、路由器和交换机）能互相识别、正常沟通。这一层的故障，大多和“识别问题”或“配置问题”有关。

生活例子：就像同一个小区的两户人家，门牌号没错，但因为小区门禁设置错误，导致两户人家无法互相串门，数据链路层故障就是这样，设备之间物理连接正常，但无法正常交换数据。

【常见故障】：VLAN配置错误（比如电脑和路由器不在同一个VLAN，无法通信）、MAC地址冲突（两台设备用同一个MAC地址，导致数据传输混乱）、端口速率不匹配（比如路由器端口速率设为100M，交换机端口设为10M，无法正常通信）。

【排查流程】：

1. 确认VLAN配置：如果电脑连接的是三层交换机，查看电脑所在的VLAN，是否和路由器的VLAN一致（小白实操中，可先关闭VLAN，让所有设备处于同一个VLAN，排除VLAN故障）。

2. 检查MAC地址：查看设备的MAC地址，确保没有两台设备使用同一个MAC地址（可通过“display mac-address”命令查看设备的MAC地址）。

3. 检查端口速率：查看路由器/交换机端口的速率配置，确保相邻设备的端口速率一致（可通过“display interface GigabitEthernet 0/0/0”命令查看端口速率，默认是自动协商，一般无需手动配置）。

【排查工具】：命令行（display mac-address、display interface），小白只需记住这两个简单命令，就能排查大部分数据链路层故障。

3.3 网络层：排查“路线”是否通畅（核心排查层）

网络层就像“快递路线”，负责给数据帧分配“IP地址”，规划数据传输的路线，让数据能从一台设备，准确传输到另一台设备（不管是不是相邻设备）。这一层的故障，大多和“IP配置”“路由配置”有关，也是小白最容易混淆的一层。

生活例子：就像寄快递，填写了错误的收件人地址（IP配置错误），或者快递路线规划错误（路由配置错误），导致快递无法送达，网络层故障就是这样，数据因为IP或路由问题，无法找到传输路线。

【常见故障】：IP地址配置错误（比如IP地址和网关不在同一个网段）、网关配置错误、路由配置错误（比如静态路由配置错误、动态路由未学习到路由条目）、IP地址冲突。

【排查流程】：

1. 检查IP配置：在电脑上查看IP地址、子网掩码、网关配置，确保IP地址和网关在同一个网段（比如网关是192.168.1.254，IP地址就应该是192.168.1.X，子网掩码255.255.255.0）。

2. Ping网关：用Ping命令测试电脑和网关（路由器）的连通性，输入“ping 网关IP”（比如ping 192.168.1.254），如果能ping通，说明网络层到网关的路线通畅；如果ping不通，说明IP或网关配置错误，或路由有问题。

3. 检查路由表：在路由器上输入“display ip routing-table”命令，查看路由表，确保有到达目的网段的路由条目（直连路由标记为“C”，静态路由标记为“S”，动态路由标记为“R”或“O”）。

【排查工具】：Ping命令、命令行（display ip routing-table），这两个工具是排查网络层故障的核心，小白必须掌握。

3.4 传输层：排查“数据传输通道”是否畅通

传输层就像“快递的运输通道”，负责建立数据传输的“连接”，确保数据能完整、有序地传输，避免数据丢失、错乱。这一层的故障，大多和“端口”“连接”有关，比如端口被关闭、端口被占用。

生活例子：就像小区的快递通道被堵住了，快递员无法把快递送到家门口，即使地址和路线都对，快递也无法送达，传输层故障就是这样，IP和路由都正常，但数据传输的“通道”被堵住了。

【常见故障】：端口被禁用、端口被防火墙拦截、端口被其他程序占用、TCP/UDP协议配置错误。

【排查流程】：

1. 检查端口状态：在路由器或服务器上，查看核心端口（比如HTTP的80端口、Telnet的23端口）是否被禁用，ENSP中可通过“display tcp status”命令查看端口状态。

2. 使用Telnet测试端口：用Telnet命令测试端口是否通畅，输入“telnet 目的IP 端口号”（比如telnet 192.168.1.254 23），如果能连接上，说明端口通畅；如果连接失败，说明端口被关闭或拦截。

3. 排查端口占用：在电脑上，可通过“netstat -ano”命令（Windows系统）查看端口占用情况，排除端口被其他程序占用的问题。

【排查工具】：Telnet命令、netstat命令、ENSP命令行，小白重点掌握Telnet命令，能快速测试端口通畅性即可。

3.5 应用层：排查“最终服务”是否正常

应用层是最上层，直接面向用户，比如我们常用的浏览器（HTTP/HTTPS）、QQ、微信，都属于应用层。这一层的故障，大多和“应用配置”“服务状态”有关，比如浏览器设置错误、应用服务未开启。

生活例子：就像快递已经送到家门口，但收件人不在家、电话打不通，无法签收，即使路线、通道都正常，快递也无法完成交付，应用层故障就是这样，底层都正常，但应用本身出了问题。

【常见故障】：应用服务未开启（比如Web服务器未开启）、应用配置错误（比如浏览器代理设置错误）、DNS配置错误（无法解析域名）、应用程序损坏。

【排查流程】：

1. 检查应用服务：查看应用对应的服务是否开启（比如Web服务，查看服务器上的HTTP服务是否开启）。

2. 检查DNS配置：如果无法访问域名（比如www.baidu.com），但能ping通IP地址，说明DNS配置错误，检查电脑或路由器的DNS配置，确保DNS地址正确。

3. 测试应用访问：直接通过IP地址访问应用（比如用浏览器访问http://192.168.1.100），如果能访问，说明应用本身正常，问题出在DNS或域名解析；如果不能访问，说明应用服务未开启或配置错误。

【排查工具】：浏览器、Ping命令（ping域名）、ENSP命令行（查看应用服务状态），小白重点掌握DNS排查和应用访问测试即可。

四、核心工具链实操：3个工具，搞定80%故障排查

排查网络故障，不用记太多复杂工具，掌握Ping、Traceroute、Wireshark这3个核心工具，就能搞定大部分常见故障。这3个工具就像排查故障的“三件套”，各有分工，配合使用，能快速定位问题根源，小白也能轻松上手。

4.1 Ping：最基础的“连通性检测工具”（小白必掌握）

Ping工具就像“敲门”，用来测试两台设备之间是否能正常连通，是排查故障的第一步，操作最简单，不管是Windows电脑、路由器，还是ENSP模拟器，都支持这个命令。

【实操场景】：测试电脑和网关、电脑和远端服务器、路由器和路由器之间的连通性。

【实操命令】：

1. 在PC上测试：打开命令行，输入“ping 192.168.1.254”（网关IP）；

2. 在路由器上测试：进入用户视图，输入“ping 192.168.2.1”（目的IP）；

【结果解读】：

 能ping通：显示“Reply from XXX.XXX.XXX.XXX: bytes=32 time<1ms TTL=128”，说明两台设备之间连通性正常，底层（物理层、网络层）无故障；

 不能ping通：显示“Request timed out”（超时），说明连通性有问题，需逐层排查；显示“Destination host unreachable”（目的主机不可达），说明路由有问题，找不到目的主机。

【小白注意】：Ping命令默认发送4个数据包，若想持续测试，可输入“ping 目的IP -t”（Windows）或“ping 目的IP -c 10”（路由器，发送10个数据包）。

4.2 Traceroute：“路线追踪工具”，精准找故障节点

Ping工具只能判断两台设备是否连通，但无法知道数据传输过程中，哪个节点出了问题。而Traceroute工具就像“路线追踪仪”，能显示数据从本地设备到目的设备，经过的每一个中间节点（路由器），精准定位哪个节点出了故障。

生活例子：就像快递从寄件人到收件人，Traceroute能显示快递经过的每一个中转站，若快递丢失，能精准找到是哪个中转站出了问题。

【实操场景】：Ping不通远端设备时，用Traceroute追踪路线，找到故障节点。

【实操命令】：

1. 在PC上测试：打开命令行，输入“tracert 192.168.2.1”（目的IP）；

2. 在路由器上测试：进入用户视图，输入“tracert 192.168.2.1”（目的IP）；

【结果解读】：

命令执行后，会显示经过的每一个节点的IP地址和响应时间，若某个节点显示“* * *”，说明这个节点出了故障，数据无法通过这个节点传输，只需重点排查这个节点即可（比如该节点的路由配置、端口状态）。

4.3 Wireshark：“抓包神器”，排查高层故障

Wireshark是一款开源的抓包工具，能捕获网络中传输的所有数据包，显示数据包的详细信息（比如IP地址、端口号、协议类型、数据内容），适合排查传输层、应用层的复杂故障，比如数据丢失、协议配置错误、端口拦截等。

生活例子：就像监控摄像头，能拍下快递运输的全过程，若快递丢失或损坏，可通过监控查看是哪个环节出了问题，Wireshark就能“拍下”数据传输的全过程，帮你找到高层故障的根源。

【实操步骤】（极简版，小白能上手）：

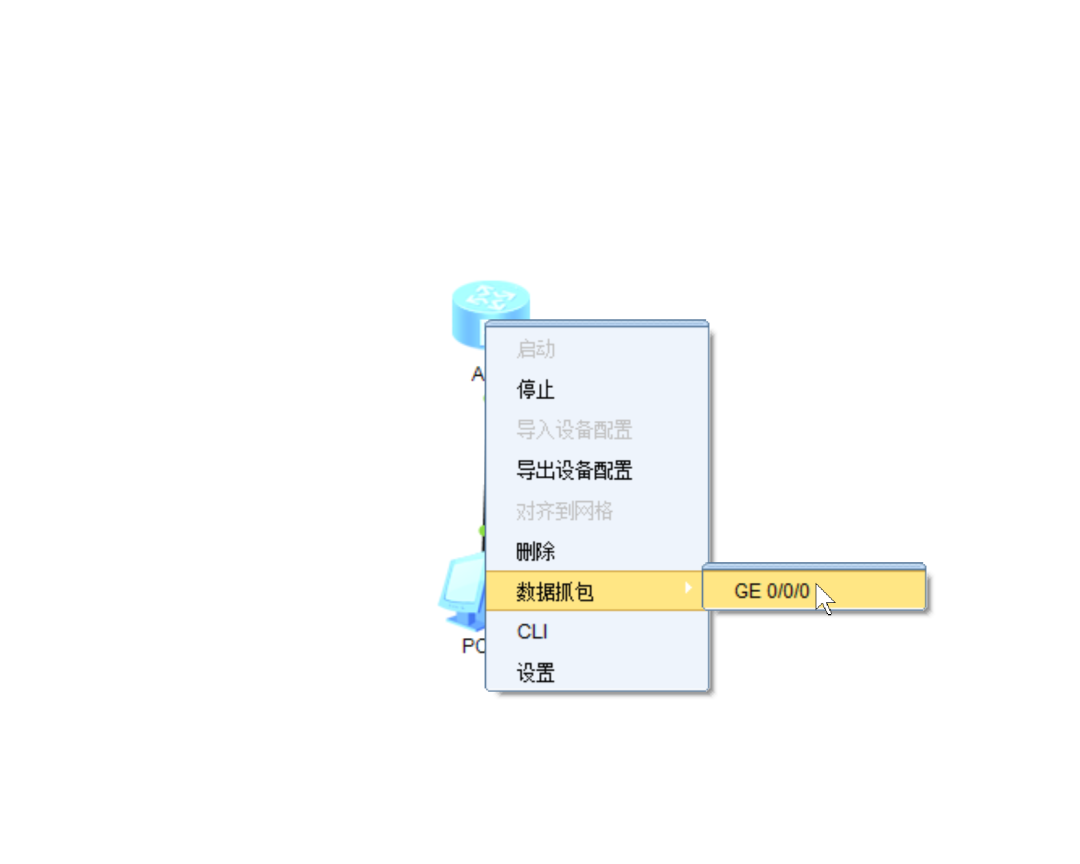

1. 在ENSP中，将Wireshark与需要抓包的接口连接（比如路由器的G0/0/0端口）；

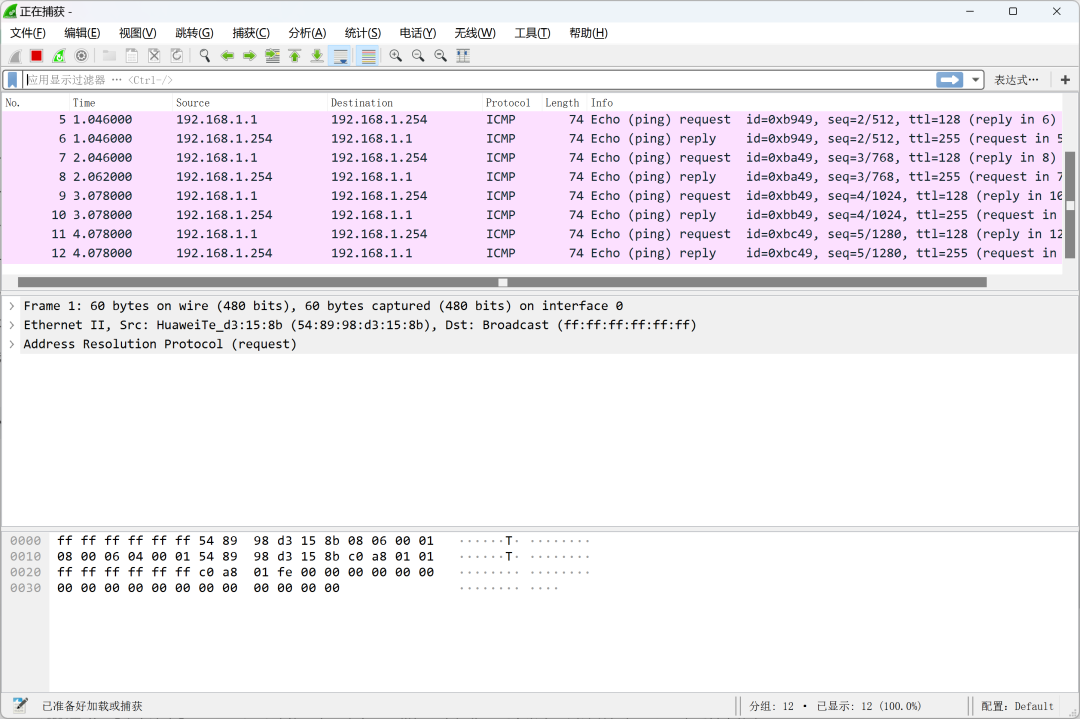

2. ENSP自动关联Wireshark，直接进入抓包状态；

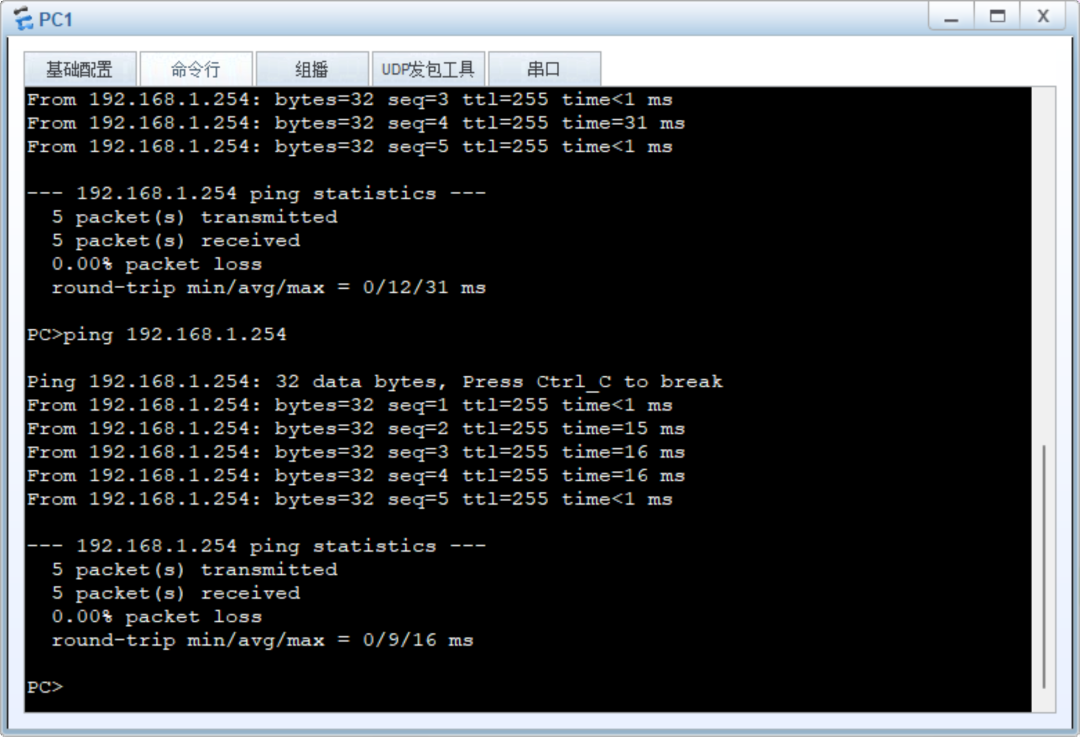

3. 在需要测试的设备上执行操作（比如Ping、Telnet、访问网页）；

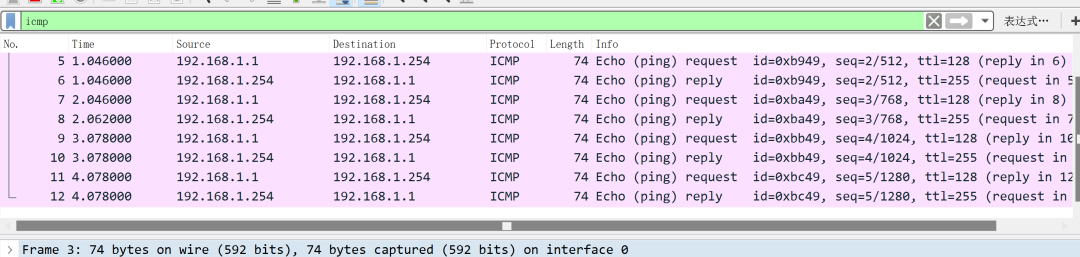

4. 点击“停止抓包”，通过过滤条件筛选数据包（比如过滤ICMP包：输入“icmp”，过滤TCP包：输入“tcp”）；

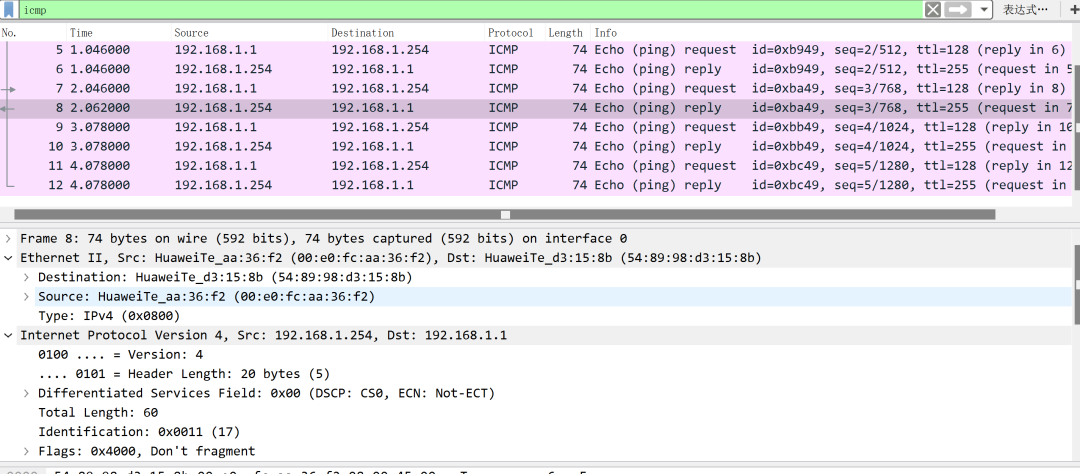

5. 查看数据包详情：选中某个数据包，可查看其IP地址、端口号、协议类型，若数据包显示“超时”“拒绝”，说明对应环节出了故障（比如端口被拒绝，说明端口被关闭或拦截）。

【小白注意】：Wireshark功能强大，小白无需掌握所有操作，重点学会“过滤数据包”和“查看基本信息”即可，后续遇到复杂故障，再逐步深入学习。

五、小白避坑指南：实操中最常踩的5个坑，少走弯路

结合小白实操经验，整理了5个最常踩的坑，都是实网中遇到的常规错误，帮大家避开误区，排查故障时更高效，不用瞎忙活。

5.1 避坑1：跳过物理层，直接查高层配置

很多小白遇到网络不通，第一反应就是查IP配置、路由配置，跳过物理层排查，结果折腾半天，发现只是网线松动、端口没插紧。记住，先查物理层（指示灯、网线、接口），再查高层，能节省80%的时间。

5.2 避坑2：Ping不通就认定是路由故障

Ping不通不一定是路由故障，也可能是物理层、数据链路层故障，甚至是防火墙拦截。正确的做法是：先Ping网关，能Ping通，再Ping远端设备，若Ping不通，再查路由；若Ping不通网关，先查物理层和数据链路层。

5.3 避坑3：忽视DNS配置，无法访问域名

很多小白能Ping通IP地址，但无法访问域名（比如www.baidu.com），就以为是网络故障，其实是DNS配置错误。解决方法：检查电脑或路由器的DNS配置，填写正确的DNS地址（比如公共DNS：114.114.114.114）。

5.4 避坑4：Wireshark抓包后不会过滤，眼花缭乱

小白用Wireshark抓包后，看到大量数据包，就无从下手，其实只需用过滤条件筛选即可。常用过滤条件：icmp（过滤Ping数据包）、tcp（过滤TCP数据包）、ip.addr == 192.168.1.1（过滤指定IP的数据包），筛选后，就能快速找到需要的数据包。

5.5 避坑5：忘记保存配置，排查后故障复发

在ENSP中排查故障时，修改了路由器配置（比如端口速率、IP地址），如果不保存，重启设备后，配置会丢失，故障会复发。解决方法：修改配置后，输入“save”命令，按y确认保存，确保配置生效。

总结：分层排查，小白也能搞定网络故障

本文围绕网络故障排查分层法展开，核心就是教会小白“不瞎忙活、不瞎猜”，掌握“分层排查、从近到远”的原则，从物理层到应用层，一步步找故障根源，配合Ping、Traceroute、Wireshark三个核心工具，就能搞定大部分常见网络故障。

其实网络故障排查没有想象中那么复杂，就像修家电、找快递，有固定的流程和方法，80%的故障都出在物理层和数据链路层，只要仔细观察、动手检查，几分钟就能解决；少数高层故障，用核心工具辅助，也能快速定位。

文中的实操案例极简，适配ENSP模拟器，所有命令都经过实测，帮小白夯实网络排查基础，摆脱“遇到故障就重启、就求助”的困境。掌握这种排查方法，不仅能解决日常网络故障，也能为后续学习更复杂的网络运维、故障排查打下坚实基础，让小白在网络学习的路上，更有底气、更高效。

下一篇，咱们将开启新的内容——OSPF基础（一）：邻居建立，OSPF是比RIP更常用、更稳定的动态路由协议，邻居建立是OSPF协议的核心入门点，预计春节假期后更新，帮大家进一步解锁网络配置与运维的新技能，敬请期待。

---
