以太网交换安全

原创

刘军军 刘军军

运维星火燎原

2025年6月18日 00:01 山西

一、以太网交换安全

1、端口隔离

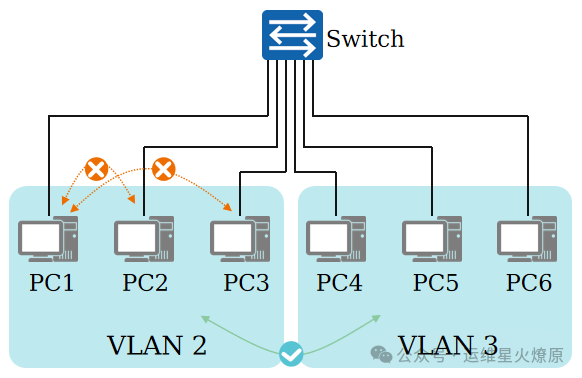

  • PC1与PC2属于同一个VLAN ，但是要求在二层不能互通（但允许三层互通）。
  • PC1与PC3不管什么情况下都不能互通，但是VLAN 3里的主机可以访问VLAN 2里的主机。

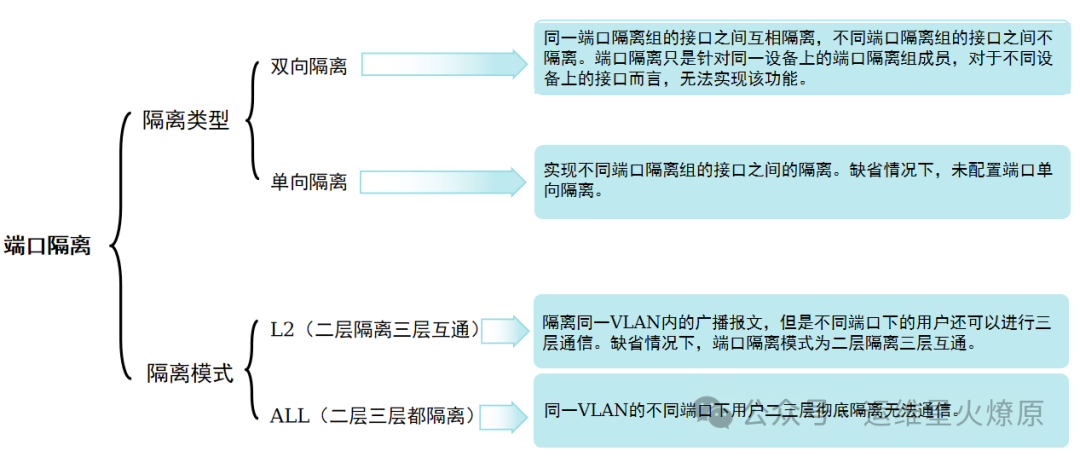

2、端口隔离技术概述

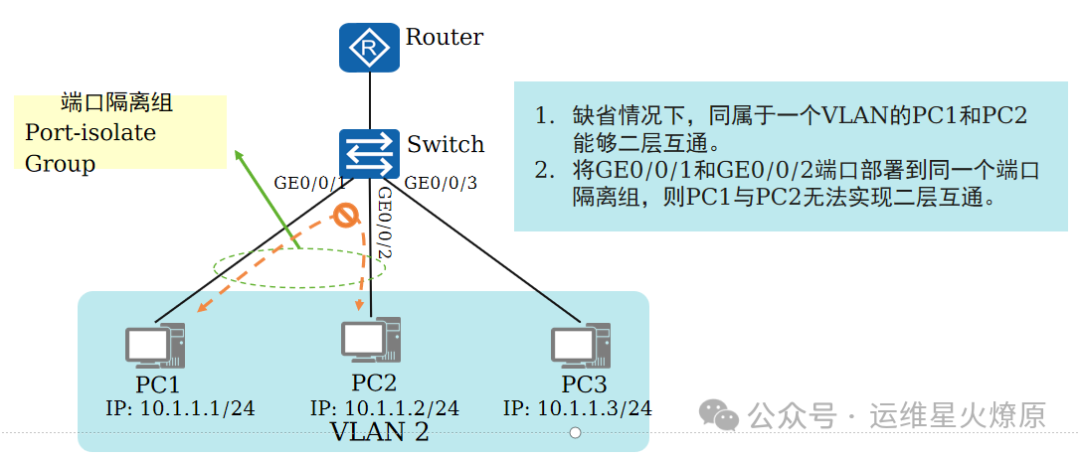

3、端口隔离技术原理

4、端口隔离配置命令

使能端口隔离：port-isolate enable [group group-id]设置隔离模式：port-isolate mode {l2 | all}配置单向隔离：am isolate interface-type interface-number验证：通过display port-isolate group查看隔离组端口，ping 测试验证互通性。

5、端口隔离配置举例

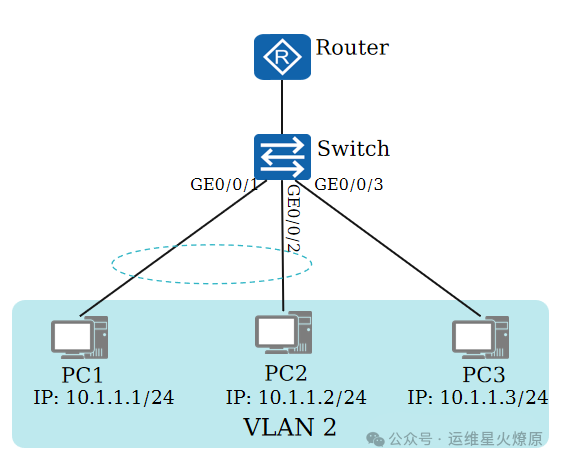

PC1、PC2和PC3属于VLAN 2，通过配置端口隔离，使PC3可以与PC1、PC2通信，但是PC1和PC2之间无法通信。

[Switch] vlan 2[Switch] port-isolate mode all[Switch] interface GigabitEthernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-type access[Switch-GigabitEthernet0/0/1] port default vlan 2[Switch-GigabitEthernet0/0/1] port-isolate enable group 2 [Switch] interface GigabitEthernet 0/0/2[Switch-GigabitEthernet0/0/2] port link-type access[Switch-GigabitEthernet0/0/2] port default vlan 2[Switch-GigabitEthernet0/0/2] port-isolate enable group 2 [Switch] interface GigabitEthernet 0/0/3[Switch-GigabitEthernet0/0/3] port link-type access[Switch-GigabitEthernet0/0/3] port default vlan 2

6、MAC 地址表安全

表项类型：

  • 静态 MAC：手工配置，不老化，绑定接口后其他接口收到相同 MAC 报文会丢弃。
  • 动态 MAC：接口学习获得，可老化，设备重启丢失。
  • 黑洞 MAC：手工配置，丢弃源 / 目的 MAC 匹配的报文。

安全功能：

  • 禁止 MAC 学习：mac-address learning disable
  • 限制学习数量：mac-limit maximum max-num
  • 配置老化时间：mac-address aging-time aging-time

7、MAC地址表安全配置举例

实验要求：

  • 网络拓扑基本配置已完成，用户网络1属于VLAN 10，用户网络2属于VLAN 20。
  • 在Switch3上配置禁止学习来自用户网络1的MAC地址。
  • 在Switch3上配置限制用户网络2的MAC地址学习数量。

在接口视图下配置

# 在接口GE0/0/1上配置禁止MAC地址学习[Switch3-GigabitEthernet0/0/1] mac-address learning disable action discard#在接口GE0/0/2上配置限制MAC地址学习数量，超过阈值策略及告警[Switch3-GigabitEthernet0/0/2] mac-limit maximum 100 [Switch3-GigabitEthernet0/0/2] mac-limit alarm enable[Switch3-GigabitEthernet0/0/2] mac-limit action discard

在VLAN视图下配置

# 在VLAN 10上配置禁止MAC地址学习[Switch3-vlan10] mac-address learning disable#在VLAN 20上配置限制MAC地址学习数量与告警[Switch3-vlan20] mac-limit maximum 100 alarm enable

8、端口安全

  • 技术原理：限制接口 MAC 学习数量，将动态 MAC 转换为安全 MAC（安全动态、安全静态、Sticky MAC）。

  • 保护动作：

  • restrict：丢弃非法报文并告警。

  • protect：丢弃非法报文不告警。

  • shutdown：接口置为 error-down 并告警。

  • 配置命令：

  • 使能端口安全：port-security enable

  • 设置最大 MAC 数：port-security max-mac-num max-number

  • 配置 Sticky MAC：port-security mac-address sticky

9、端口安全配置举例：安全动态MAC

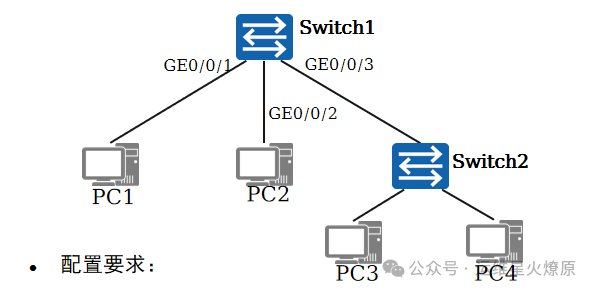

配置要求：

  • 在Switch1上部署端口安全。
  • GE0/0/1及GE0/0/2接口将学习MAC地址的数量限制为1。当该接口连接多台PC时，Switch1需发出告警，且要求此时接口依然能正常转发合法PC的数据帧。
  • GE0/0/3接口将学习MAC地址的数量限制为2，并且当学习到的MAC地址数超出接口限制数时，交换机需发出告警，并且将接口关闭。
[Switch1] interface GigabitEthernet 0/0/1[Switch1-GigabitEthernet 0/0/1] port-security enable[Switch1-GigabitEthernet 0/0/1] port-security max-mac-num 1[Switch1-GigabitEthernet 0/0/1] port-security protect-action restrict[Switch1] interface GigabitEthernet 0/0/2[Switch1-GigabitEthernet 0/0/2] port-security enable[Switch1-GigabitEthernet 0/0/2] port-security max-mac-num 1[Switch1-GigabitEthernet 0/0/2] port-security protect-action restrict[Switch1] interface GigabitEthernet 0/0/3[Switch1-GigabitEthernet 0/0/3] port-security enable[Switch1-GigabitEthernet 0/0/3] port-security max-mac-num 2[Switch1-GigabitEthernet 0/0/3] port-security protect-action shutdown

10、端口安全配置举例：Sticky MAC

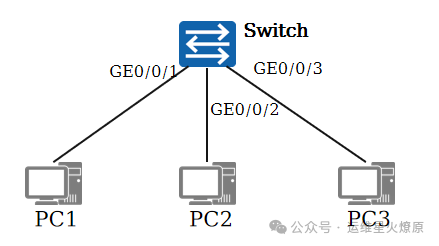

配置要求：

  • 在Switch上部署端口安全。将GE0/0/1~GE0/0/3都激活端口安全。
  • GE0/0/1及GE0/0/2接口都将学习MAC地址的数量限制为1，并将在这两个接口上学习到的动态安全MAC地址转换为Sticky MAC地址。
  • 对于GE0/0/3将学习MAC地址的数量限制为1，但是通过手工的方式为该接口创建一个sticky MAC地址表项，将该接口与MAC地址5489-98ac-71a9绑定。各接口违例惩罚保持缺省。
[Switch] interface GigabitEthernet 0/0/1[Switch-GigabitEthernet 0/0/1] port-security enable[Switch-GigabitEthernet 0/0/1] port-security max-mac-num 1[Switch-GigabitEthernet 0/0/1] port-security mac-address sticky[Switch] interface GigabitEthernet 0/0/2[Switch-GigabitEthernet 0/0/2] port-security enable[Switch-GigabitEthernet 0/0/2] port-security max-mac-num 1[Switch-GigabitEthernet 0/0/2] port-security mac-address sticky[Switch] interface GigabitEthernet 0/0/3[Switch-GigabitEthernet 0/0/3] port-security enable[Switch-GigabitEthernet 0/0/3] port-security max-mac-num 1[Switch-GigabitEthernet 0/0/3] port-security mac-address sticky[Switch-GigabitEthernet 0/0/3] port-security mac-address sticky 5489-98ac-71a9 vlan 1
