THE CAR HACKER’S HANDBOOK 解读第一章

原创

朝阳 朝阳

Sec朝阳

2026年3月25日 18:59 浙江

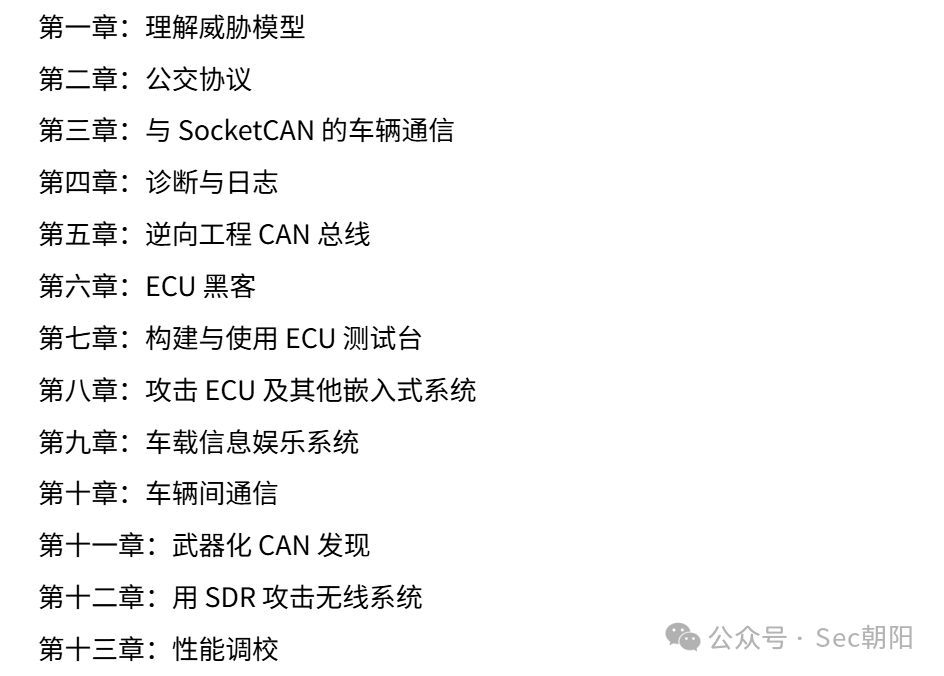

目录：

第一章

理解威胁模型教你如何评估车辆，将学会如何识别风险最高的区域。

1、寻找攻击面

在评估车辆的供给面时，可以把自己想象一个邪恶的间谍，试图对车辆做坏事。为了发现车辆安全的弱点，评估车辆周边，并记录车辆环境。一定要考虑所有数据进入车辆的方式，这些包括车辆与外界通信的所有方式。

在检查车辆外观时，请问自己以下问题：接收到了哪些信号，无线电波、钥匙扣、距离传感器?有实体键盘访问吗？是否有触摸或动作传感器？如果车辆是电动的，如何充电？检查内部时有哪些音频输入选择：CD、USB、蓝牙？是否有诊断口，仪表板有哪些功能？GPS、蓝牙、互联网？

2、威胁建模

对汽车进行威胁建模时，你需要收集目标车辆架构的信息，并绘制图表来展示汽车各部件之间的通信方式。然后你用这些地图来识别高风险输入，并保持一份需要审计的清单，这会帮助到我们。

优先选择可能带来最大回报的切入点，威胁模型通常在产品开发和设计中建立，如果某公司有良好的开发生命周期，他会在产品开发开始时创建威胁模型，并在产品生命周期的推进过程中不断更新模型。

等级 0 ：鸟瞰图

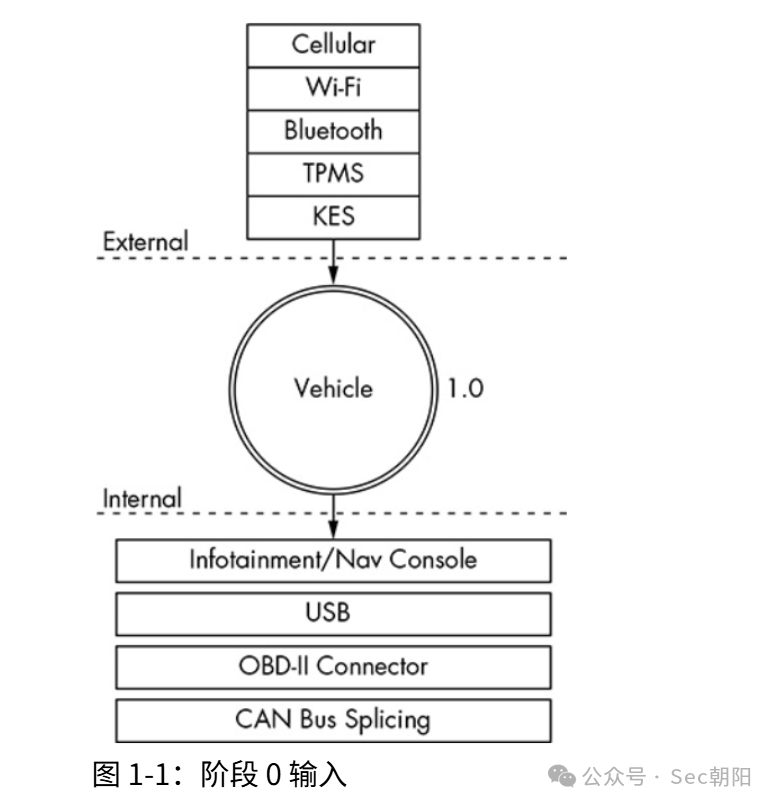

在这个层级，我们用自己制定的检查表来考虑攻击面，想想数据是如何进入到车辆的，在中心画出车辆，然后标记外部和内部空间。

矩阵方框是输入，中心的圆圈代表整个车辆，在前往车辆的途中，输入会穿过两条虚线，代表外部和内部威胁。

车辆圆圈不代表输入，而是一个复杂的过程，细分为各个进程，并带有编号，这个编号是1.0。

等级 1 ：接收者

要进入第一层图，选择一个流程进行探索。因为图纸只有一个过程，我们就深入探讨载体过程，重点关注每个输入对应的内容。

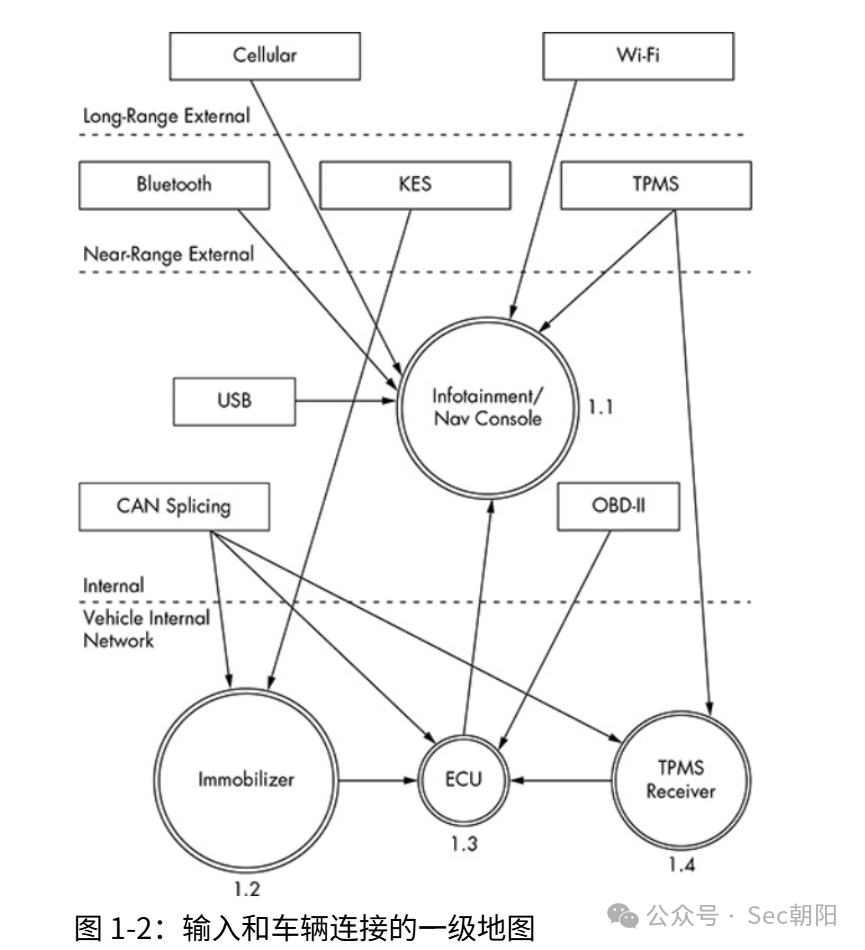

图 1-2 中显示 1 级地图与 0 级地图几乎相同。唯一区别是我们指定接收 Level 0 输入的车辆连接。我们暂时不会深入分析，我们只关注输入与其通信的基本设备和区域。

注意图 1-2 中我们为每个接收器编号。第一位数字代表 1-1 中 Level 0 图中的标签，第二位数字是接收端的编号。因为信息语了单元是一个复杂的过程，也是输入，我们给他设定一个流程圈。我们还有另外流程：防盗器、ECU 和 TPMS 接收器。

第一层地图上的虚线代表界限，图顶的输入最不值得信赖，底部的输入最受信任。通信渠道信任边界越多，风险越大。

等级 2 ：接收器故障

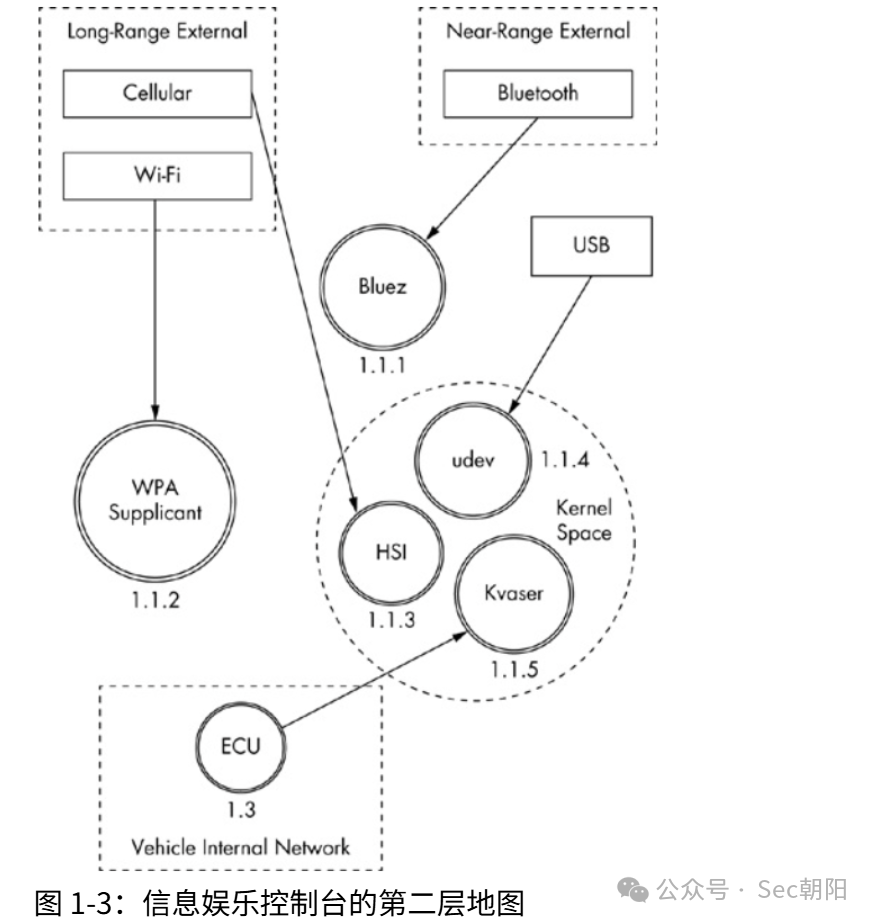

在第二层，我们考察车内的通信。示例图(图 1-3)聚焦于基于 Linux 的信息娱乐控制台，接收器 1.1。这是比较复杂的接收器之一，通常直接连接到车辆内部网络。

图 1-3 中，我们将通信信道分组为虚线框，再次表示信任边界。现在，信息语了控制台内部出现了一个新的信任边界，称为内核空间。

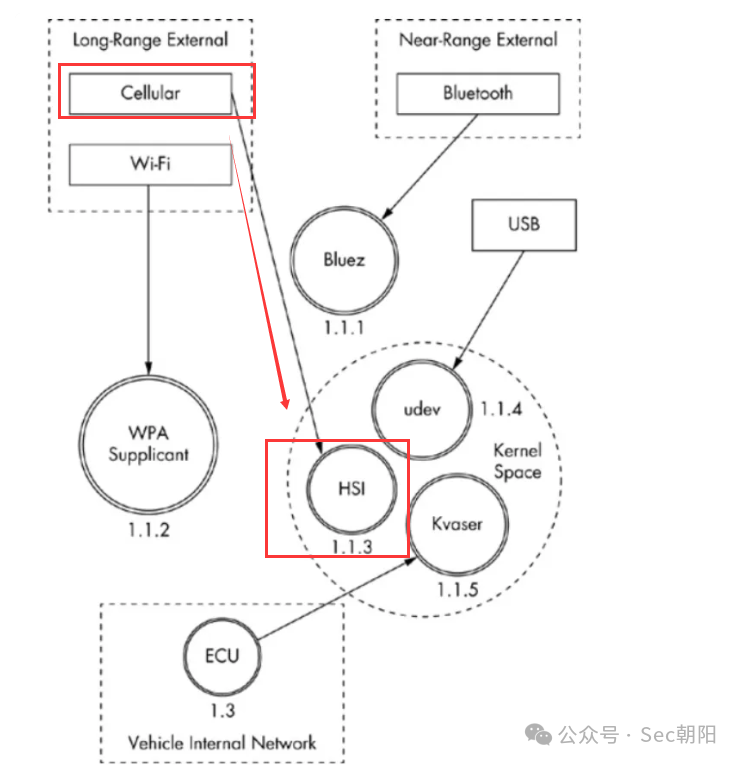

直接与内核通信和系统比系统应用通信的系统风险更高，因为它可以绕过信息娱乐单元上的任何访问控制机制。因此蜂窝信道风险高于 Wi-Fi 信道，因为他跨请求越过了信任边界进入到内核，而 Wi-Fi 信道则与用户空间中的 WPA 请求进程通信。

蜂窝(Cellulor)直接与内核通信。从此图中我们不难看出直接与内核通信的有蜂窝(Cellulor)、USB、ECU(电子元器单元)，威胁最高。

该系统基于 Linux 的车载信息娱乐系统(IVI),采用 Linux 环境中常见的部件。内核空间中，你会看到对内核模块 udev、HSI 和 Kvaser 的引用，这些模块接收来自我们的威胁模型的输入。udev 模块负责加载 USB 设备，HSI 是处理蜂窝通信的串口驱动，Kvaser 是车辆的网络驱动。

第二级编号模式为 X.X.X，识别系统与之前相同。在 0 级时，我们发现 1.0 的载具流程更深入地挖掘。然后我们将第一级内的所有进程标记为 1.1、1.2，以此类推。接下来，我们选择标有 1.1 的信息娱乐流程并进一步分解，形成了第二图层。因此，在第二层，我们将所有复杂进程标记为 1.1.1、1.1.2 等。

3、威胁识别

现在我们了解了两层威胁建模地图，可以开始识别潜在的威胁了。

Level 0 :鸟瞰图

在 0 级时判断潜在威胁时，尽量保持高等级。有些模型可能看起来不现实，因为你知道还有额外的障碍和保护，但重要的是要将所有可能威胁纳入此表，即使其中一些已经被解决。这里重点就是想尽每个过程和投入的风险。

最危险的威胁包括攻击者可能：

远控车辆、关闭车辆、监视车辆乘员、解锁车辆、偷车、追踪车辆、障碍安全系统、在车辆上安装恶意软件。

Level 1 :接收者

第一级威胁识别更侧重于每个部分的连接，而非直接连接到输入的连接。我们在这个层面假设的漏洞，与影响车辆设备连接方式的漏洞有关。

我们将这些分组分为威胁模型，分别涉及蜂窝网络、WiFi、钥匙扣(KES)、胎压监测传感器(TPMS)、信息娱乐控制台、USB、蓝牙和控制区域网络 (CAN) 总线连接。

蜂窝

攻击者可利用车辆的蜂窝网连接，从任何地方访问车内网络、利用信息娱乐单元中的应用处理来来电、通过信息娱乐单元访问用户身份模块(SIM)、使用蜂窝网远程连接诊断系统(OnStar)、窃听蜂窝通信、发出干扰求救信号、跟踪车辆行踪、建立一个虚假的全球移动通信系统(GSM)基站。

WiFi

攻击者可能利用 Wi-Fi 连接进行以下攻击，从 300 码或更远距离访问车辆、寻找处理入侵连接软件的漏洞、在信息娱乐设备上注入恶意代码、破解 Wi-Fi 密码，设置假经销商接入点、欺骗车辆以为正在维修、拦截通过 Wi-Fi 网络的通信，追踪车辆。

钥匙扣

攻击者可利用钥匙扣发送错误的钥匙扣请求，使车辆的防盗器处于未知状态、主动探测防盗器以耗尽汽车电池、锁定车钥匙、在握手过程中捕获从防盗器泄露的密码信息、暴力破解钥匙扣算法、克隆钥匙扣、干扰要是遥控器的信号、耗尽钥匙扣的电源。

轮胎气压检测传感器

可利用 TPMS 连接进行向发动机控制单元(ECU)发送不可能的状态，引发故障并被利用、诱使 ECU 对伪装路况进行过度修正、将 TPMS 接收器或 ECU 置于无法恢复的状态，可能导致司机靠边停车检查爆胎，甚至车辆熄火，根据 TPMS 追踪车辆唯一 ID、伪造 TPMS 信号以触发内部报警。

信息娱乐控制台

将控制台调整模式、更改诊断设置、找到意外结果的输入错误、安装恶意软件、使用恶意应用访问内部 CAN 总线网络、使用恶意应用监听车辆乘员的操作、使用恶意应用伪造显示在用户面前的数据，如车辆位置。

USB

可在信息娱乐单元安装恶意软件、利用信息娱乐单元 USB 协议栈的漏洞、连接专门设计我呢见的恶意 USB 设备，用于破坏信息娱乐单元的导入器，如通信录和 MP3 解码器、在车辆上安装修改过的更新软件、短路 USB 端口，从而破坏信息娱乐系统。

蓝牙

在信息娱乐单元上执行代码、利用信息娱乐单元蓝牙栈的缺陷、上传格式错误的信息、干扰蓝牙设备等。

控制器区域网络

向 CAN 总线连接并进行以下操作：安装恶意诊断设备向 CAN 总线发送数据包、直接插入 CAN 总线，尝试无密钥启动车辆、直接插入 CAN 总线上传恶意软件、安装恶意诊断设备以追踪车辆、安装恶意诊断设备，使得远程通信直接通过 CAN 总线，使原本内部攻击变外部威胁。

Level 2 :接收器故障

在第二层，我们可以更多地讨论识别具体威胁，当我们精确处理哪个用于处理那条连接时，可以开始基于可能的威胁进行验证。

我们将威胁分为五类：Bluez(蓝牙守护进程)、wpa_supplicant(Wi-Fi守护进程)、HSI(高速同步接口蜂窝内核模块)、udev(内核设备管理器)、Kvaser 驱动(CAN 收发驱动)。

Bluez

较旧或未打补丁的 Bluez 守护进程、无法处理损坏的通讯录、未正确配置加密、无法配置并支持安全握手、默认密钥等。

wpa_supplicant

历史漏洞、无法强制执行 WPA2 式无线加密，可能连接到恶意接入点、通过 BSSID(网络接口) 泄露驱动信息。

HSI

历史漏洞、可能收到串行通信(中间人)

udev

旧版未打补丁、没有维护的设备白名单，允许攻击者加载未测试或未使用的额外驱动程序或 USB 设备、可能允许攻击者加载外部设备，如键盘以访问信息娱乐系统(IVI)。

Kvaser Driver

旧版未打补丁、可能允许攻击者向 Kvaser 设备上传恶意固件。

4、威胁评级系统

在记录许多威胁后，我们现在可以用风险等级来评级，常见评级系统包括 DREAD、ASIL、MIL-STD-882E。

DREAD 常用于网络测试，汽车行业和政府分别用 ISO 26262 ASIL 和 MIL-STD-882E 作为威胁等级。

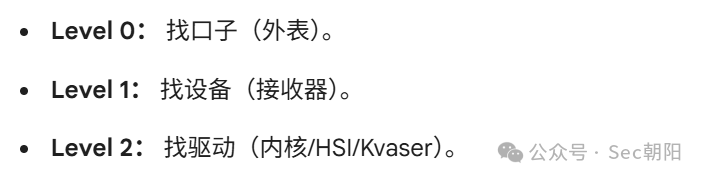

这是这一章总结内容，如下图所示，整体流程即为找接口、找设备、找驱动。

术语解释

Infotainment/IVI 车载信息娱乐系统

Cellular 蜂窝网络

Key Fob 钥匙扣

TPMS 胎压检测系统

udev 设备管理器

Daemon 守护进程(如 Bluez 是蓝牙的后台)

HSI 高速同步接口

Kvaser Driver kvaser 驱动(CAN 适配器驱动)

此处省略DREAD 评级系统、包括第一章剩余内容。
