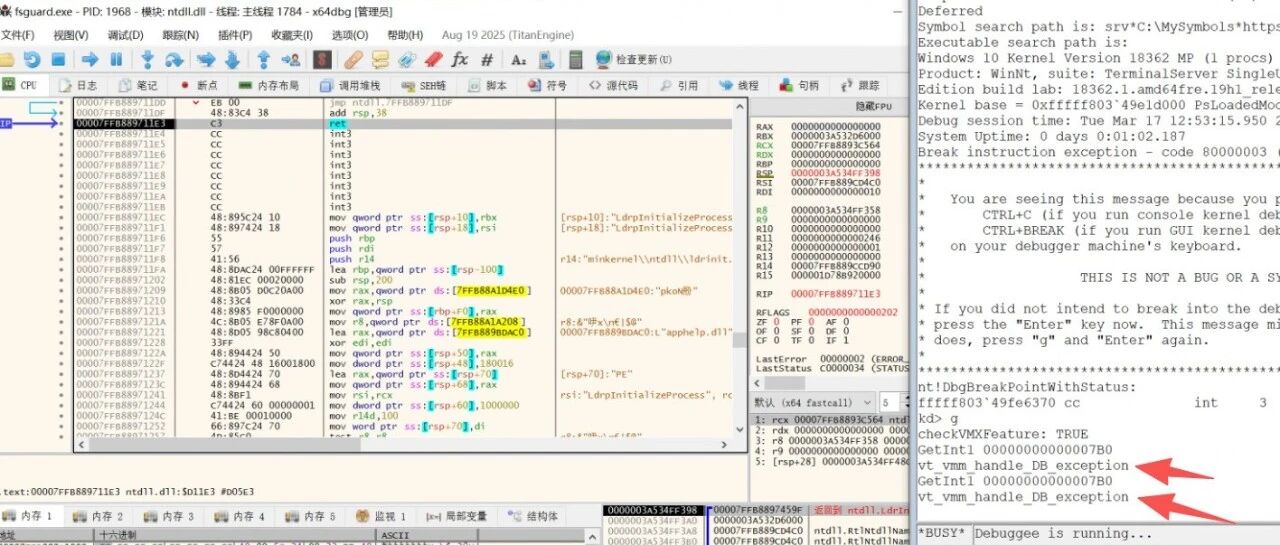

cover_image

从0开始开发VT调试器（二）

原创

CrazyHarb CrazyHarb

冲鸭安全

2026年3月29日 10:01 北京

从0开始开发VT调试器（二）

背景：

上一章中，我们完成了基础的VT环境搭建，我们已经可以从guest中拦截一些简单的指令跳转到host了，本期我们加快速度将对调试链路进行进一步编写

原理：

在Ring3层，我们经常会用到各种调试工具，例如vs、x64dbg等，他们的单步原理基本上就是两种异常——#DB、#BP，这两种异常在触发时（其实所有异常都会这么走），会触发IDT表中的1号中断和3号中断，中断触发后，会先触发调试器，也就是windbg、x64dbg等(First Chance); 如果调试器未处理，会自动分发到触发异常的进程的ntdll的RtlDispatchException，最后如果进程没有处理，会再次触发Ring3调试器

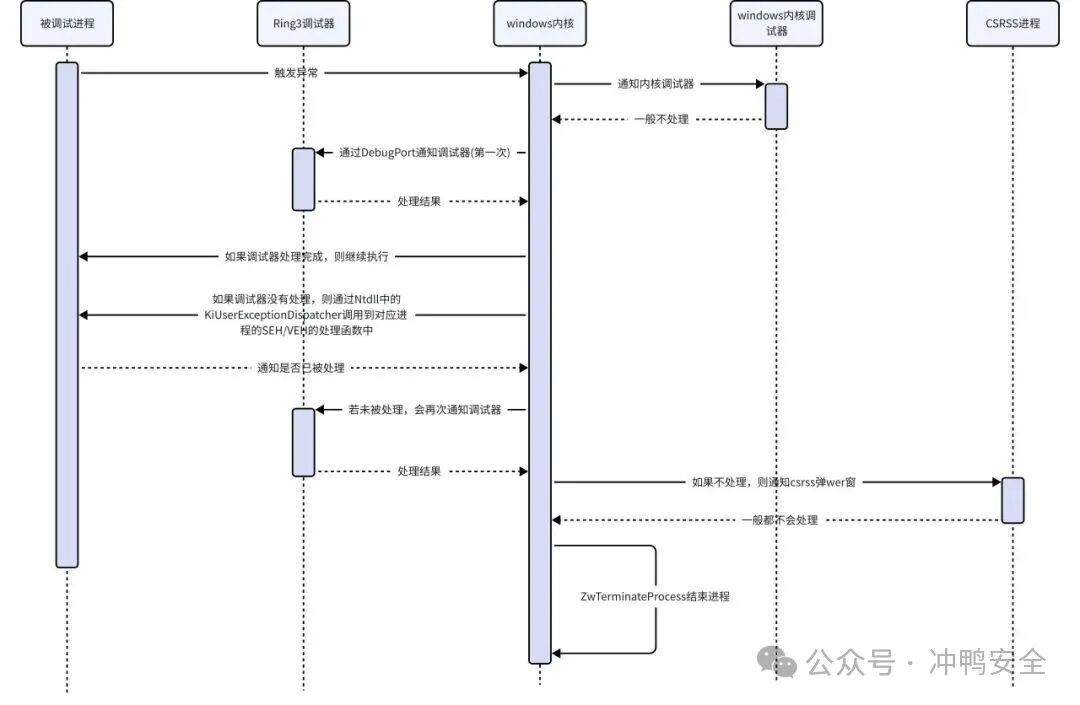

我们简单画一下异常处理的流程图，即：

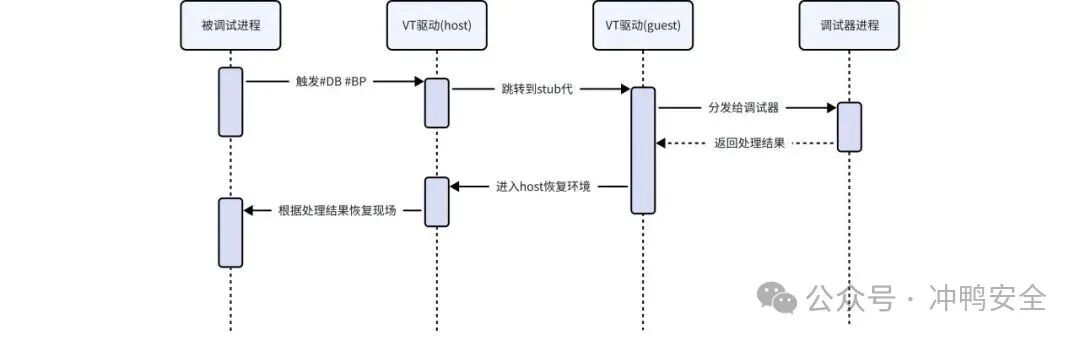

VT下的异常流程:

通过原理已知在Ring3进程触发异常时，首先会通过触发#DB #BP，然后借助IDT进入windows内核，这便是我们可以触发VT调试的点，即，当触发#DB #BP时，VT host会接管异常，并分发到我们自己的调试器，当调试器处理完成后，VT负责注入异常或者继续执行

代码修改：

1. Exception map

首先，我们找到setup_vmcs中的针对_vt_vmcs_exceptionbitmap的写入值，这个字段主要的作用是它记录的值中如果某一位为1，那么当idt触发对应的中断时，会进入vt host，例如当#DB触发时，如果_vt_vmcs_exceptionbitmap的值为 1 << 1，那么#DB会进入VT的host的代码中，这里我们把exception_map的值改为 1 << 1

| | | — | | C++ uintptr_t exception_bitmap = 1 << 1; nerror |= __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_exceptionbitmap, exception_bitmap); |

2. VT处理异常代码

我们在代码中需要对_vt_exitreason_exceptionornmi进行处理，即vt_vmm_handleexception函数，在该函数中，我们需要对#DB进行判断，并打印一条日志，并按原属性进行注入事件，在我们修改的代码中可以看到，判断了type(Hardware)和vector(#DB)，这个type和vector是一一对应的，具体值需要参考intel的手册，这里就不再展开了

| | | — | | C++ void vt_vmm_handleexception(_vt_vmhandle_guestcontext* guest_context) { size_t exit_exception_value = 0; __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_vmexitintrinfo, &exit_exception_value); const _vt_vmexit_interruptioninformationfield exception = { exit_exception_value }; const _vt_interruption_type interruption_type = (_vt_interruption_type)(exception.fields.interruption_type); const _vt_interruption_vector vector = (_vt_interruption_vector)(exception.fields.vector); ULONG_PTR guest_inst_length; __vmx_vmread((ULONG_PTR)_vt_vmcs_field::_vt_vmcs_vmexitinstructionlen, &guest_inst_length); ULONG_PTR error_code = 0; __vmx_vmread((ULONG32)_vt_vmcs_field::_vt_vmcs_vmexitintrerrorcode, &error_code); if (interruption_type == _vt_interruption_type::_vt_interruption_hardwareexception) { // Hardware exception if (vector == _vt_interruption_vector::_vt_intteruptionvec_debugexception) { DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_ERROR_LEVEL, “GetInt1 %p\n”, PsGetCurrentProcessId()); vt_vmm_injectinterruption(_vt_interruption_type::_vt_interruption_hardwareexception, vector, exception.fields.error_code_valid, error_code); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_vmentryinstructionlen, guest_inst_length); } else { vt_vmm_injectinterruption(interruption_type, vector, exception.fields.error_code_valid, error_code); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_vmentryinstructionlen, guest_inst_length); } } else { vt_vmm_injectinterruption(interruption_type, vector, exception.fields.error_code_valid, error_code); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_vmentryinstructionlen, guest_inst_length); } } |

3. 代码测试

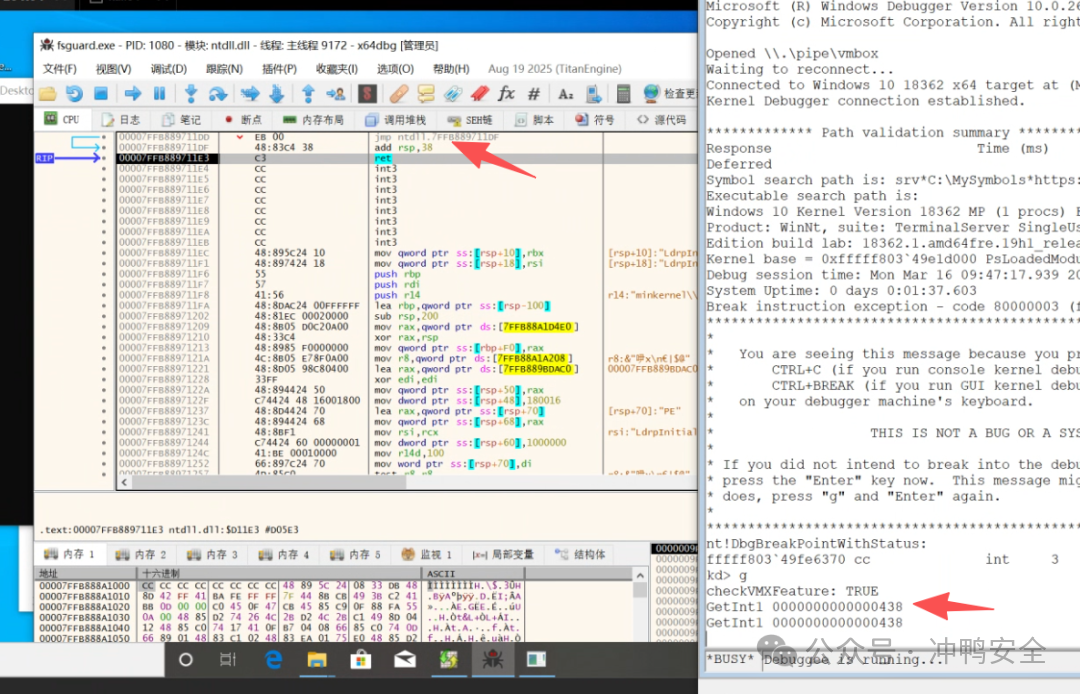

我们将驱动在测试环境中加载起来，此时我们需要触发#DB，才能在驱动的输出中看是否拦截到了，所以，在这里需要打开调试器对文件进行单步，笔者使用了x64dbg对一个exe进行调试，可以看到，笔者单步两次后，debug中是可以打印出对应的日志的，证明此时host拦截到正确的数据了

Guest代码转向

现在，我们开始编写guest代码，guest的流程主要为，host注入guest转向，guest代码跳转到我们自己的stub上，stub最后触发host处理，最后host恢复环境，然后ring3继续执行，这里触发host处理，我们用vmcall指令即可

首先，我们在汇编中添加：

| | | — | | C++ asm_dbg_entry proc mov rcx, 1340h vmcall int 3 ;不该执行到这里 asm_dbg_entry endp |

其次，我们在#DB中添加注入RIP的代码

| | | — | | C++ …. if (interruption_type == _vt_interruption_type::_vt_interruption_hardwareexception) { // Hardware exception if (vector == _vt_interruption_vector::_vt_intteruptionvec_debugexception) { DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_ERROR_LEVEL, “GetInt1 %p\n”, PsGetCurrentProcessId()); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestrip, (ULONG_PTR)&asm_dbg_entry); } else { vt_vmm_injectinterruption(interruption_type, vector, exception.fields.error_code_valid, error_code); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_vmentryinstructionlen, guest_inst_length); } |

KVA功能的影响

在注入代码后，我们需要考虑的一个问题，就是KVA的问题，如果windows启动了KVA，那么我们还需要更改cr3到kernel态下的CR3，毕竟shadow Cr3只有当前进程的ring3地址，以及ntkernel中的.KVSCode段的地址，我们的驱动不在这个段中，所以需要切CR3；如果没有开启，那么就不需要切了，可以用下面的ps脚本进行判断

| | | — | | C++ Install-Module SpeculationControl -Force Import-Module SpeculationControl Get-SpeculationControlSettings |

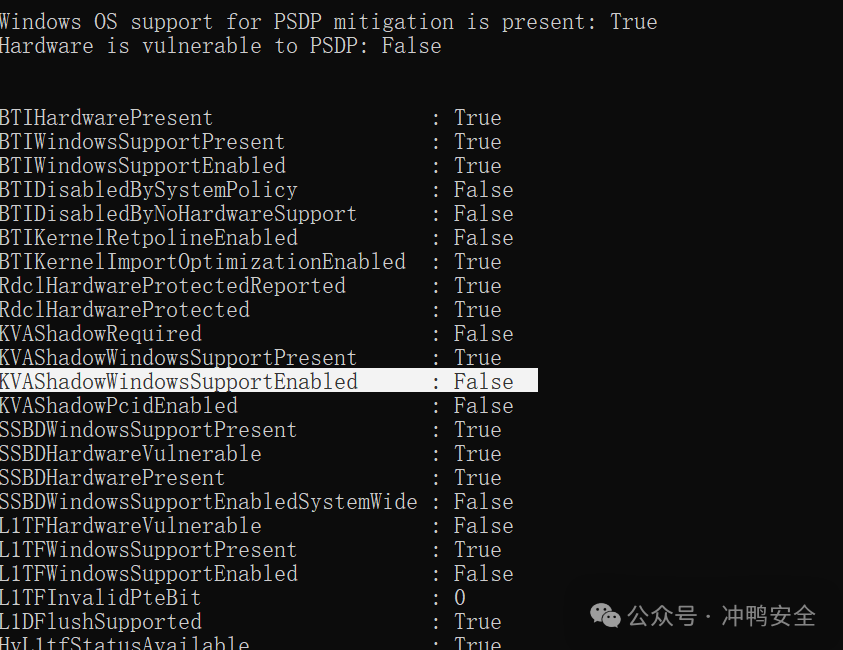

笔者的电脑，执行后发现没有开启KVA，查阅相关资料发现在最新的CPU上，已经修复了这个漏洞，所以，windows不再开启了

需要保留的寄存器：

以上的代码展示了核心部分，但不是完整流程，因为在vmcall后，host需要恢复现场内容，所以需要将现场数据进行保存

1. eflags寄存器

该寄存器必然会被修改，因为至少tf位会被置为0，否则当注入guest后，会再次触发#DB，最后走入异常状态，我们根据Intel手册中对eflags的描述，我们将Eflags置为2，原始值保存

2. DR寄存器

和eflags的理由相同，当启动Dr时，如果地址被ring3精心构造，那么我们会在stub的某个地方触发#DB异常，导致异常状态，我们把Dr7改为0x400，屏蔽掉其他的Dr寄存器，避免触发

3. Guest context寄存器

包含cs和ss、rip、rsp、rcx，为了在vmcall的时候直接恢复，所以这几个段需要保存，这里可能会有读者有些疑问，为什么rcx也需要保存呢？因为我们在再次进入host时，用的vmcall，为了判断编号，所以用的时rcx，所以这个rcx是需要保存的

4. guest_exceptionreason、error_code、指令长度等

这些都和guest注入异常有关系，所以也需要进行保存，这样可以避免后续未处理时，注入错了异常

我们总结一下整体的结构

| | | — | | C++ struct DBG_Stack { ULONG_PTR Dr7; ULONG_PTR guest_inst_length; ULONG_PTR exception_type; ULONG_PTR exception_vector; ULONG_PTR csbase; ULONG_PTR cslimit; ULONG_PTR csselector; ULONG_PTR ssselector; ULONG_PTR csarbytes; ULONG_PTR ssbase; ULONG_PTR sslimit; ULONG_PTR ssarbytes; ULONG_PTR ip; ULONG_PTR eflags; ULONG_PTR sp; ULONG_PTR original_rcx; }; |

申请并填充栈

为了保存我们需要的数据，我们需要将我们的数据保存在栈上，并为了避免返回Ring3的时候，Ring3找到相关的数据，所以我们需要自己申请一块地址，保存context

| | | — | | C++ PHYSICAL_ADDRESS phys = { 0 }; phys.QuadPart = ~0ULL; auto stack = (ULONG_PTR)MmAllocateContiguousMemory(PAGE_SIZE, phys); DBG_Stack* guest_stack = (DBG_Stack*)(stack + PAGE_SIZE – sizeof(DBG_Stack)); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestdr7, &guest_stack->Dr7); guest_stack->guest_inst_length = guest_inst_length; guest_stack->exception_type = (ULONG_PTR)interruption_type; guest_stack->exception_vector = (ULONG_PTR)vector; guest_stack->ip = (ULONG_PTR)guest_context->ip; guest_stack->eflags = guest_context->flag_reg.all; guest_stack->sp = (ULONG_PTR)guest_context->stack->gp_regs.Rsp; guest_stack->original_rcx = guest_context->stack->gp_regs.Rcx; __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestcsbase, &guest_stack->csbase); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestssbase, &guest_stack->ssbase); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestcsarbytes, &guest_stack->csarbytes); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestssarbytes, &guest_stack->ssarbytes); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestcslimit, &guest_stack->cslimit); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestsslimit, &guest_stack->sslimit); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestcsselector, &guest_stack->csselector); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestssselector, &guest_stack->ssselector); __vmx_vmread((size_t)_vt_vmcs_field::_vt_vmcs_guestdr7, &guest_stack->Dr7); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestcsselector, asm_readcs()); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestssselector, asm_readss()); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestcsarbytes, vmx_getsegment_accessright(asm_readcs())); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestssarbytes, vmx_getsegment_accessright(asm_readss())); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestcslimit, __segmentlimit(asm_readcs())); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestsslimit, __segmentlimit(asm_readss())); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestdr7, 0x400); __vmx_vmwrite((size_t)_vt_vmcs_field::_vt_vmcs_guestrflags, 2); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestrsp, (ULONG_PTR)guest_stack); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestrip, (ULONG_PTR)&asm_dbg_entry); |

VMCALL代码的实现：

首先，我们先针对VMACALL做一下接管，之前的逻辑是直接注入GP异常，现在不需要了

| | | — | | C++ void vt_vmm_handlevmexit(_vt_vmhandle_guestcontext* guest_context) { …. case _vt_vmx_exitreason::_vt_exitreason_vmcall: vt_vmm_handle_vmcall(guest_context); break; } |

我们开始继续封装handle_vmcall函数，当得到rcx为0x1340时，我们直接注入系统异常，后续ring0、ring3的调试器就可以接到内容了

| | | — | | C++ #define vmcall_db_dispatch_system 0x1340 void vt_vmm_handle_vmcall(_vt_vmhandle_guestcontext* guest_context) { const auto hypercall_number = guest_context->stack->gp_regs.Rcx; switch (hypercall_number) { case vmcall_db_dispatch_system: vt_vmm_handle_DB_exception(guest_context, guest_context->stack->gp_regs.Rsp, true); break; default: break; } } |

我们继续封装vt_vmm_handle_DB_exception用于处理相关逻辑，其中封装了一个vt_vmm_restore_context函数，用于处理堆栈上的数据恢复guest的状态，段、栈、ip、flags、原始rcx等

| | | — | | C++ void vt_vmm_restore_context(_vt_vmhandle_guestcontext* guest_context, ULONG_PTR guestRsp, bool dispatch_into_system, ULONG_PTR& exception_reason, ULONG_PTR& error_code) { DBG_Stack* dbgFrame = (DBG_Stack*)guestRsp; guest_context->stack->gp_regs.Rcx = dbgFrame->original_rcx; exception_reason = (ULONG_PTR)dbgFrame->exception_type; __vmx_vmwrite((ULONG_PTR)_vt_vmcs_field::_vt_vmcs_guestrip, (ULONG_PTR)dbgFrame->ip); __vmx_vmwrite((ULONG_PTR)_vt_vmcs_field::_vt_vmcs_guestcsselector, (ULONG_PTR)dbgFrame->csselector); __vmx_vmwrite((ULONG_PTR)_vt_vmcs_field::_vt_vmcs_guestrflags, (ULONG_PTR)dbgFrame->eflags); __vmx_vmwrite((ULONG_PTR)_vt_vmcs_field::_vt_vmcs_guestrsp, (ULONG_PTR)dbgFrame->sp); __vmx_vmwrite((ULONG_PTR)_vt_vmcs_field::_vt_vmcs_guestssselector, (ULONG_PTR)dbgFrame->ssselector); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_vmentryinstructionlen, dbgFrame->guest_inst_length); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestdr7, dbgFrame->Dr7); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestcslimit, dbgFrame->cslimit); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestcsarbytes, dbgFrame->csarbytes); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestsslimit, dbgFrame->sslimit); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestssarbytes, dbgFrame->ssarbytes); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestcsbase, dbgFrame->csbase); __vmx_vmwrite((ULONG32)_vt_vmcs_field::_vt_vmcs_guestssbase, dbgFrame->ssbase); } void vt_vmm_handle_DB_exception(_vt_vmhandle_guestcontext* guest_context, ULONG_PTR guestRsp, bool inject_into_system) { ULONG_PTR excetpion_reason; ULONG_PTR error_code; vt_vmm_restore_context(guest_context, guestRsp, inject_into_system, excetpion_reason, error_code); if (inject_into_system) { vt_vmm_injectinterruption(_vt_interruption_type::_vt_interruption_hardwareexception, _vt_interruption_vector::_vt_intteruptionvec_debugexception, false, error_code); DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_ERROR_LEVEL, “vt_vmm_handle_DB_exception\n”); } } |

运行效果：

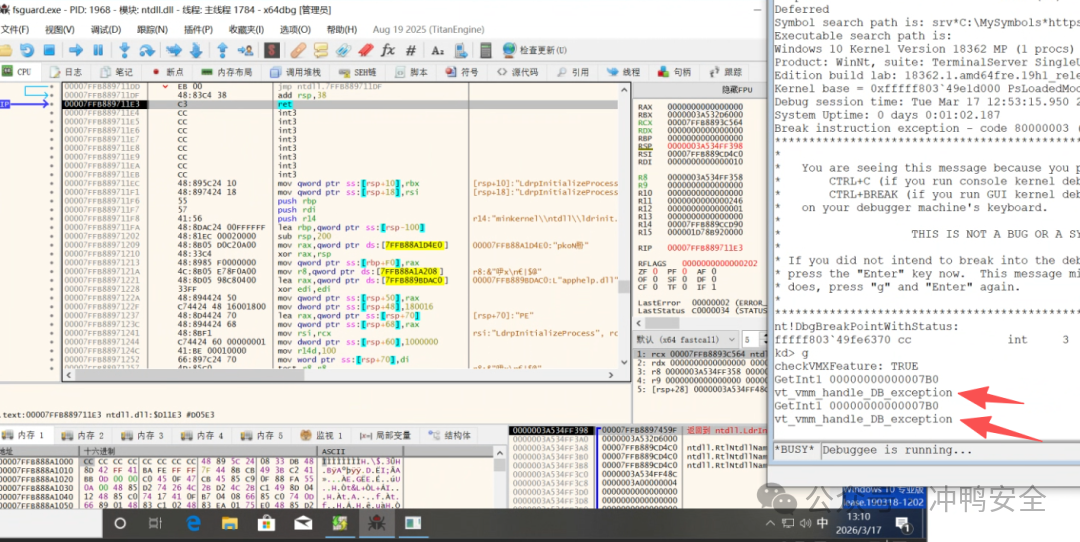

我们加载驱动后，打开x64dbg，并开始调试任意exe，我们在代码中，接到#DB异常时，打印了一条GetInt，在vmcall恢复的时候，打印了一条vt_vmm_handle_DB_exception，我们在x64dbg下执行两次单步后，发现windbg中日志已经可以正常打印了，切x64dbg下一切正常，没有任何的调试问题，我们再执行两次，发现rcx也是没有被变动的，证明，本次代码改动已经完成了

工程代码：

https://git.key08.com/CrazyHarb/VirtualizeDBG v0.0.2
