浅析64位Windows的SEH机制
mb_nnqgphwf mb_nnqgphwf
看雪学苑
2026年4月7日 18:00 上海
本文是从逆向工程的角度分析64位Windows的SEH机制，阅读本文的前提是能够从程序员（开发）的角度理解SEH机制。
#
如果读者从未了解过SEH机制，请先阅读以下文章：
Windows SEH机制（一）
https://blog.csdn.net/Oorchi/article/details/157365722
Windows SEH之全局展开
https://blog.csdn.net/Oorchi/article/details/157480340
Windows SEH机制（二）
https://blog.csdn.net/Oorchi/article/details/157479380
要使SEH发挥作用，必须得到编译器、硬件和操作系统的配合支持。SEH 在特定平台上的具体实现方式可能因架构而异。

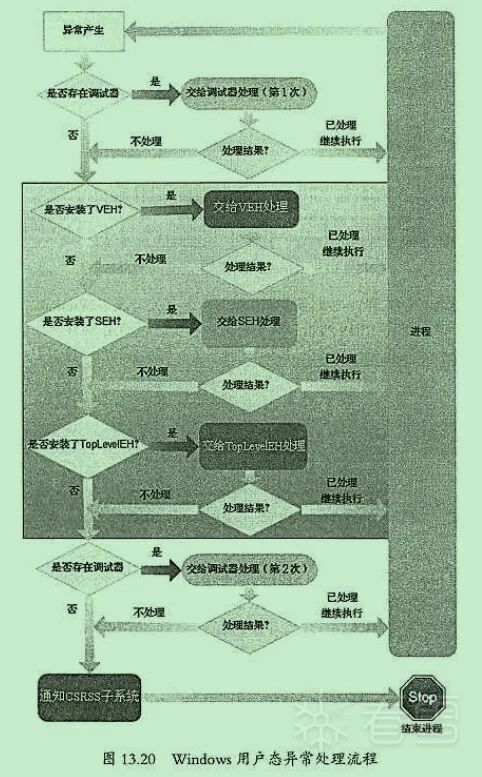

下图总结了Windows异常处理机制的基本框架（摘自《加密与解密》）：
示例程序
这里先给出一个基本的示例程序，便于我们讨论：
// 示例程序 test.c
#include <windows.h>
#include <stdio.h>
intmain() {
__try {
printf("__try block\n");
}
__except (EXCEPTION_EXECUTE_HANDLER) {
printf("__except block\n");
}
return 0;
}
#
RUNTIME_FUNCTION结构体
64位中的SEH机制不再把异常处理下相关信息放到栈上，而是由编译器生成相关信息，并在放到PE文件中一个特定的节区中：.pdata。在64位SEH机制中需要学习的第一个结构就是RUNTIME_FUNCTION。若干RUNTIME_FUNCTION结构体组成一个数组，放在.pdata节区中。
该结构体定义如下：
typedef struct _RUNTIME_FUNCTION {
DWORD BeginAddress; // Start RVA of SEH code chunk
DWORD EndAddress; // End RVA of SEH code chunk
DWORD UnwindData; // Rva of an UNWIND_INFO structure that describes this code frame
} RUNTIME_FUNCTION, *PRUNTIME_FUNCTION;
该结构体包含三个字段：
- BeginAddress：函数的起始地址
- EndAddress：函数的结束地址
- UnwindData：指向UNWIND_INFO结构体的指针
通过PE工具，我们可以查看到该结构体数组。

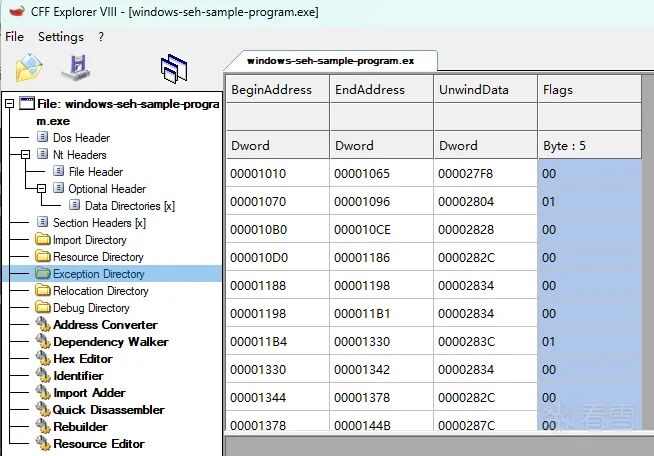

例如，对于上面的程序，使用cff程序查看异常目录：
这个结构体的数量和__try块的数量无关，而与包含__try块的函数有关（不管函数中有多少个__try块）。并且可以看到，RUNTIME_FUNCTION在.pdata中的排序方式是以BeginAddress为准的升序排序。
为什么这样排列？这是为了支持 O(log n) 时间复杂度的二分查找算法。当异常发生时，内核异常分发器（RtlLookupFunctionEntry）需要通过异常地址 RIP快速定位所属函数。二分查找是唯一能在对数时间内完成此任务的高效算法，而二分查找的前提条件就是数据集有序
注意，上面的三个地址都是相对于ImageBase的偏移量。所以尽管是在64位系统上，这三个地址也只有32位。
我们使用IDA来查看main函数对应的RUNTIME_FUNCTION条目。通过快捷键g就可以快速定位到main函数的RUNTIME_FUNCTION：
.pdata:000000014000400Cddrvamain ; FunctionStart
.pdata:0000000140004010 ddrvabyte_140001096 ; FunctionEnd
.pdata:0000000140004014 ddrvastru_140002804 ; UnwindInfo
可以将前两个字段的值放到放到反汇编窗口中查看，就是main函数的起始和结束地址。
接下来说说UnwindData指向的UNWIND_INFO结构体。
UNWIND_INFO结构体
这个结构体十分关键，其中的内容是SEH的核心。UNWIND_INFO结构体定义如下：
// Unwind info flags
#define UNW_FLAG_NHANDLER 0x0
#define UNW_FLAG_EHANDLER 0x01
#define UNW_FLAG_UHANDLER 0x02
#define UNW_FLAG_CHAININFO 0x04
// UNWIND_CODE 3 bytes structure
typedef union _UNWIND_CODE {
struct {
UBYTE CodeOffset;
UBYTE UnwindOp : 4;
UBYTE OpInfo : 4;
};
USHORT FrameOffset;
} UNWIND_CODE, *PUNWIND_CODE;
typedef struct _UNWIND_INFO {
UBYTE Version : 3; // + 0x00 - Unwind info structure version
UBYTE Flags : 5; // + 0x00 - Flags (see above)
UBYTE SizeOfProlog; // + 0x01
UBYTE CountOfCodes; // + 0x02 - Count of unwind codes
UBYTE FrameRegister : 4; // + 0x03
UBYTE FrameOffset : 4; // + 0x03
UNWIND_CODE UnwindCode[1]; // + 0x04 - Unwind code array
UNWIND_CODE MoreUnwindCode[((CountOfCodes + 1) & ~1) - 1];
union {
OPTIONAL ULONG ExceptionHandler; // Exception handler routine
OPTIONAL ULONG FunctionEntry;
};
OPTIONAL ULONG ExceptionData[]; // C++ Scope table structure
} UNWIND_INFO, *PUNWIND_INFO;
UNWIND_INFO结构体定义较为复杂，我们只关注其中的关键部分。
Flags字段
根据Flags的不同，UNWIND_INFO结构体的匿名联合体字段有不同的解释，ExceptionData字段是否有效也于Flags字段有关。
下面的UNWIND_INFO结构体的定义更好的展示了Flags字段的影响：
#define UNW_FLAG_NHANDLER 0x0
#define UNW_FLAG_EHANDLER 0x1
#define UNW_FLAG_UHANDLER 0x2
#define UNW_FLAG_CHAININFO 0x4
typedef struct _UNWIND_INFO {
UBYTE Version : 3;
UBYTE Flags : 5;
UBYTE SizeOfProlog;
UBYTE CountOfCodes;
UBYTE FrameRegister : 4;
UBYTE FrameOffset : 4;
UNWIND_CODE UnwindCode[1];
union {
//
// If (Flags & UNW_FLAG_EHANDLER)
//
OPTIONAL ULONG ExceptionHandler;
//
// Else if (Flags & UNW_FLAG_CHAININFO)
//
OPTIONAL ULONG FunctionEntry;
};
//
// If (Flags & UNW_FLAG_EHANDLER)
//
OPTIONAL ULONG ExceptionData[];
} UNWIND_INFO, *PUNWIND_INFO;
为了快速讲清楚重点，这里我们只讨论Flags设置为UNW_FLAG_EHANDLER的情况。
一个典型的Flags被设置为UNW_FLAG_EHANDLER的函数如下：
void ExceptFunc() { __try {} __except(1) {} }
当Flags设置为UNW_FLAG_EHANDLER时，此时union中的ExceptionHandler（编程语言相关）字段有效，由编译器负责填写。如果发生异常且指令指针为>= BeginAddress和< EndAddress，就调用该ExceptionHandler。
ExceptionHandler会解析ExceptionData字段来确定如何处理发生的异常。
C_SCOPE_TABLE结构体
SCOPE译为范围，能力
ExceptionData是指向C_SCOPE_TABLE结构体的指针的偏移量（也就是指向C_SCOPE_TABLE的指针），该结构体定义如下（务必仔细阅读）：
// C Scope table entry
typedef struct _C_SCOPE_TABLE_ENTRY {
ULONG Begin; // +0x00 - Begin of guarded code block，__try块第一条指令的偏移量
ULONG End; // +0x04 - End of target code block，__try块内最后一条指令之后指令的偏移量
ULONG Handler; // +0x08 - Exception filter function (or “__finally” handler)
ULONG Target; // +0x0C - Exception handler pointer (the code inside __except block)
} C_SCOPE_TABLE_ENTRY, *PC_SCOPE_TABLE_ENTRY;
// C Scope table
typedef struct _C_SCOPE_TABLE {
ULONG NumEntries; // +0x00 - Number of entries
C_SCOPE_TABLE_ENTRY Table[1]; // +0x04 - Scope table array
} C_SCOPE_TABLE, *PC_SCOPE_TABLE;
RUNTIME_FUNCTION描述了包含SEH的函数的整个范围，而SCOPE_TABLE描述了函数内每个单独的__try/__except块。
整体展示
VOID FrobThePointer(PUCHAR UserAddress)
{
__try
{
*UserAddress = 0;
*UserAddress = 1;
}
__except (EXCEPTION_EXECUTE_HANDLER)
{
DbgPrint("Bad Address\n");
}
}
以上面的代码为例，生成的汇编代码大致如下：
<00> mov [rsp+0x8],rcx
<05> sub rsp,0x28
<09> mov rax,[rsp+0x30]// Move UserAddress into RAX
<0e> mov byte ptr [rax],0x0 // *UserAddress = 0;
<11> mov rax,[rsp+0x30]// Move UserAddress into RAX
<16> mov byte ptr [rax],0x1 // *UserAddress = 1;
<19> jmp FrobThePointer+0x28 // Success!
<1b> lea rcx,"Bad Address\n" // Begin of code in except block...
// prepare to DbgPrint
<22> call DbgPrint
<27> nop
<28> add rsp,0x28
<2c> ret

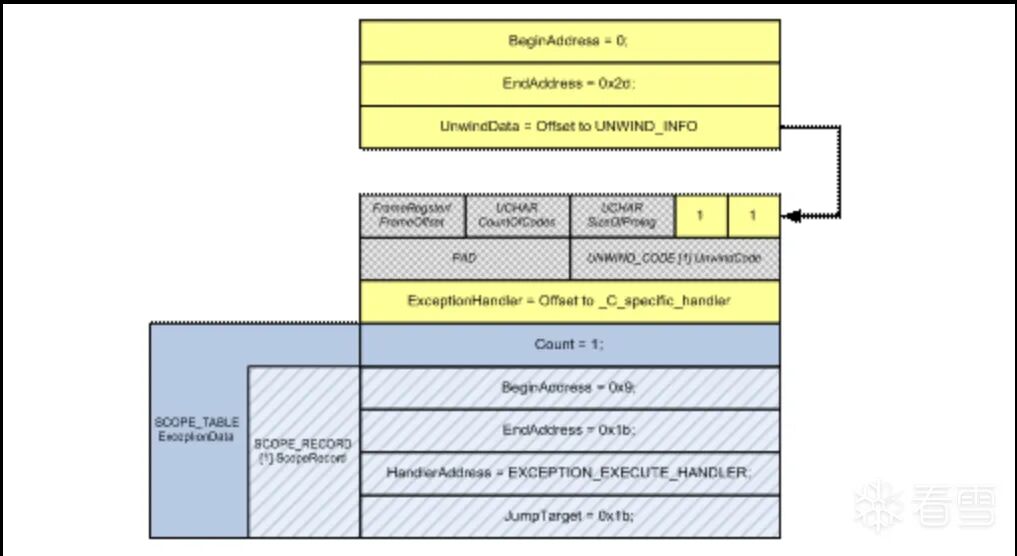

套到RUMTIME_FUNCTION和UNWIND_INFO结构体如下：
#
定位到异常位置的流程（以除0异常为例）
到现在为止，我们可以总结一下x64的SEH机制如何定位到发生异常的地方：假设发生异常的地址为EA，先通过二分查找在RUNTIME_FUNCTION（比较规则：BeginAddress < EA < EndAddress）定位到发生异常的函数，然后遍历ExceptionData指向的C_SCOPE_TABLE_ENTRY数组，定位到发生异常的try块（比较规则：Begin < EA < End）。
这是查找的基本流程，但是我们可以再深入一些。
每当发生异常时，就会调用内部 Windows 函数 RtlDispatchException。该函数在用户模式异常的 NTDLL 模块中实现，在内核模式异常的 NTOSKRNL 模块中实现，方式略有不同。该函数通过执行一些初始检查来开始执行：如果存在用户模式VEH，则将调用该异常处理程序；否则将进行标准 SEH 处理。
标准SEH处理：复制异常时的线程上下文，并利用RtlLookupFunctionEntry函数来执行一项重要任务：获取PE文件的ImageBase和RUNTIME_FUNCTION结构。
现在，我们来追踪一个 64 位 Windows 程序发生除零异常 (#DE) 后，从 CPU 陷阱到最终执行__except块的完整、详细的系统级调用链和数据结构操作。这将深入到内核和运行时库的内部。
第一阶段：硬件陷阱与内核接管
1. 触发异常
; 在用户态执行
mov eax, 1
cdq
idiv dword ptr [rcx] ; 假设 [rcx]=0，触发 #DE
2. CPU 硬件操作
-
CPU 检测到除零，中断号 0 (
#DE)被触发。 -
CPU 自动切换到内核模式（通过预设的 TSS 或 MSR 加载
GS基址）。 -
CPU 将关键的用户态上下文压入当前线程的内核栈，形成一个
KTRAP_FRAME结构。这包括： -
RIP：指向idiv的下一条指令。 -
RSP：用户态栈指针。 -
RFLAGS、CS、SS等段寄存器。 -
通用寄存器
RAX、RCX、RDX等。 -
CPU 根据IDT（中断描述符表）的条目 0，跳转到预设的中断处理程序入口。在 Windows 中，这是
KiDivideErrorFault（或类似的陷阱处理程序）。
3. 内核陷阱处理 (KiDivideErrorFault)
// 伪代码，位于 ntoskrnl.exe
VOID KiDivideErrorFault() {
// 1. 建立更完整的陷阱帧
KTRAP_FRAME* pTrapFrame = GetCurrentTrapFrame();
// 2. 将异常信息打包为 EXCEPTION_RECORD
EXCEPTION_RECORD ExceptionRecord = {0};
ExceptionRecord.ExceptionCode = STATUS_INTEGER_DIVIDE_BY_ZERO; // 0xC0000094
ExceptionRecord.ExceptionAddress = pTrapFrame->Rip;
ExceptionRecord.NumberParameters = 0;
// 3. 调用公共的异常分发例程
KiExceptionDispatch(&ExceptionRecord, pTrapFrame);
}
第二阶段：内核异常分发 (KiExceptionDispatch/KiDispatchException)
这是最核心的调度器。其内部逻辑复杂，但关键步骤如下：
1. 构建CONTEXT和EXCEPTION_POINTERS
// 在 KiDispatchException 内部
CONTEXTContextRecord = {0};
// 从 KTRAP_FRAME 填充 ContextRecord 的所有寄存器
RtlpCaptureContext(&ContextRecord, pTrapFrame);
EXCEPTION_POINTERSExceptionPointers = {0};
ExceptionPointers.ExceptionRecord = &ExceptionRecord;
ExceptionPointers.ContextRecord = &ContextRecord;
2. 首次尝试：用户模式异常分发
内核检查异常地址，发现RIP在用户空间。于是调用RtlDispatchException函数（这是用户态异常分发的内核入口）。
BOOLEAN RtlDispatchException(PEXCEPTION_RECORD pExceptionRecord, PCONTEXT pContextRecord) {
// 【关键点1】检查 VEH（向量化异常处理程序）
if (RtlCallVectoredExceptionHandlers(pExceptionRecord, pContextRecord)) {
return TRUE; // VEH 处理了异常
}
// 【关键点2】定位 RUNTIME_FUNCTION
PRUNTIME_FUNCTION pRuntimeFunction = RtlLookupFunctionEntry(
pContextRecord->Rip, // 控制点
&ImageBase, // 输出：模块基址
NULL // 历史表
);
if (pRuntimeFunction == NULL) {
// 没有函数表，通常是 JIT 代码，无法展开
return FALSE;
}
// 【关键点3】获取 UNWIND_INFO
PUNWIND_INFO pUnwindInfo = (PUNWIND_INFO)(ImageBase + pRuntimeFunction->UnwindInfoAddress);
// 【关键点4】调用语言特定的异常处理程序（例如 __C_specific_handler）
if (pUnwindInfo->Flags & (UNW_FLAG_EHANDLER | UNW_FLAG_UHANDLER)) {
// 计算 ExceptionData 地址
PVOID pHandlerData = RtlpGetHandlerData(pUnwindInfo);
// 这个函数是 MSVC 运行时提供的，负责解析 SCOPE_RECORD
EXCEPTION_DISPOSITION disposition = __C_specific_handler(
pExceptionRecord,
(PVOID)pContextRecord->Rip,
pContextRecord,
pHandlerData
);
if (disposition == ExceptionExecuteHandler) {
// 找到了处理器，准备展开
return TRUE;
}
}
// 【关键点5】如果没有处理器，尝试展开一帧（用于 C++ 异常传播）
RtlUnwindEx(...);
return FALSE;
}
3.RtlLookupFunctionEntry的查找过程
这个函数是第一阶段查找的具体实现。
PRUNTIME_FUNCTION RtlLookupFunctionEntry(
IN ULONG64 ControlPc,
OUT PULONG64 ImageBase,
IN OUT PT_RUNTIME_FUNCTION* HistoryTable
) {
// 1. 通过 ControlPc 找到所属的 PE 模块 (DLL/EXE)
PLDR_DATA_TABLE_ENTRYpModule = LdrFindEntryForAddress(ControlPc);
*ImageBase = pModule->DllBase;
// 2. 从 PE 头定位 .pdata 节
PIMAGE_NT_HEADERSpNtHeaders = (PIMAGE_NT_HEADERS)(*ImageBase + ((PIMAGE_DOS_HEADER)*ImageBase)->e_lfanew);
PIMAGE_SECTION_HEADERpSection = IMAGE_FIRST_SECTION(pNtHeaders);
for (WORDi =0; i < pNtHeaders->FileHeader.NumberOfSections; i++, pSection++) {
if (memcmp(pSection->Name, ".pdata", 6) == 0) {
break;
}
}
// 3. 计算 RUNTIME_FUNCTION 数组的起始和结束
PRUNTIME_FUNCTIONpFunctionTable = (PRUNTIME_FUNCTION)(*ImageBase + pSection->VirtualAddress);
ULONGNumberOfFunctions = pSection->Misc.VirtualSize / sizeof(RUNTIME_FUNCTION);
// 4. 【核心】二分查找
return RtlpBinarySearch(pFunctionTable, ControlPc - *ImageBase, NumberOfFunctions);
}
4.__C_specific_handler的工作（用户态回调！）
这是 MSVC 运行时库 (vcruntimexxx.dll) 提供的函数。注意：此时 CPU 仍在内核模式，但该函数是用户态代码，内核会临时切换到用户态执行它。
EXCEPTION_DISPOSITION __C_specific_handler(
PEXCEPTION_RECORD pExceptionRecord,
PVOID EstablisherFrame, // 实际上是发生异常的函数栈帧指针
PCONTEXT pContextRecord,
PEXCEPTION_REGISTRATION_RECORD pDispatcherContext
) {
// 1. 从 DispatcherContext 中提取 SCOPE_RECORD 数组
PSCOPE_RECORDpScopeRecords = (PSCOPE_RECORD)pDispatcherContext;
DWORDscopeCount = pScopeRecords->Count;
pScopeRecords++; // 指向第一个 SCOPE_RECORD
// 2. 计算异常在函数内的偏移
DWORD_PTRImageBase = ...;
PRUNTIME_FUNCTIONpRF = ...;
DWORDoffsetInFunction = (DWORD)(pContextRecord->Rip - ImageBase - pRF->BeginAddress);
// 3. 线性遍历 SCOPE_RECORD
for (DWORDi =0; i < scopeCount; i++) {
if (offsetInFunction >= pScopeRecords[i].BeginAddress &&
offsetInFunction < pScopeRecords[i].EndAddress) {
// 4. 找到匹配的 try 块！调用过滤器
if (pScopeRecords[i].HandlerAddress) {
intfilterResult = ((FILTER_FUNC)pScopeRecords[i].HandlerAddress)();
if (filterResult == EXCEPTION_EXECUTE_HANDLER) {
// 5. 设置要跳转的目标地址
pDispatcherContext->TargetIp = ImageBase + pRF->BeginAddress + pScopeRecords[i].JumpTarget;
return ExceptionExecuteHandler;
}
}
}
}
return ExceptionContinueSearch;
}
第三阶段：栈展开与最终派发
1. 内核收到ExceptionExecuteHandler后的操作
内核的KiDispatchException收到RtlDispatchException返回TRUE，知道找到了处理程序。
// 在 KiDispatchException 中
if (FirstPassSuccess) { // 即 RtlDispatchException 返回 TRUE
// 1. 获取目标地址（由 __C_specific_handler 设置）
ULONG64TargetIp = GetTargetIpFromDispatcherContext();
// 2. 执行栈展开
RtlUnwindEx(
TargetFrame, // 展开到哪个帧
TargetIp, // 要跳转的目标地址
pExceptionRecord,
ReturnValue, // 返回值
pContextRecord,
HistoryTable
);
// 3. 修改陷阱帧中的 RIP
pTrapFrame->Rip = TargetIp;
// 4. 【关键】恢复执行
KiContinuePreviousMode(pContextRecord, pTrapFrame, PreviousMode);
}
2.RtlUnwindEx的展开过程
这是实际的栈帧展开器，它解释执行UNWIND_CODE数组。
VOID RtlUnwindEx(...) {
// 循环展开每一帧，直到到达目标帧
while (CurrentFrame < TargetFrame) {
// 对当前帧，查找其 RUNTIME_FUNCTION
PRUNTIME_FUNCTION pRF = RtlLookupFunctionEntry(CurrentRip, &ImageBase, NULL);
PUNWIND_INFO pUnwindInfo = (PUNWIND_INFO)(ImageBase + pRF->UnwindInfoAddress);
// 解释执行 UNWIND_CODE
for (int i = 0; i < pUnwindInfo->CountOfCodes; i++) {
switch (pUnwindInfo->UnwindCode[i].UnwindOp) {
case UWOP_PUSH_NONVOL:
// 模拟 pop 操作，恢复寄存器
Context->Rsp += 8;
Context->Rbx = *(PULONG64)(Context->Rsp - 8);
break;
case UWOP_ALLOC_SMALL:
Context->Rsp += (pUnwindInfo->UnwindCode[i].OpInfo * 8) + 8;
break;
// ... 其他展开操作码
}
}
// 如果有终止处理器（__finally），现在调用它
if (pUnwindInfo->Flags & UNW_FLAG_UHANDLER) {
CallTerminationHandler(pUnwindInfo, Context);
}
// 移动到调用者帧
CurrentRip = *(PULONG64)Context->Rsp;
Context->Rsp += 8;
}
}
第四阶段：返回用户态，执行处理块
1. 最终返回 (KiContinuePreviousMode)
内核将修改后的CONTEXT写回陷阱帧，然后执行iretq（或sysret）指令，返回到用户态。但返回的RIP不是原来的idiv之后，而是__except块的地址。
2. 用户态恢复执行
; 这是用户态，但 RIP 已指向 __except 块
; 假设 __except 块地址是 0x140001050
0x140001050: mov rcx, str_inside_except
0x140001057: call printf
; ... 异常处理代码
关键数据结构和调用链总结：
| 阶段 | 关键函数 | 关键数据结构 | 操作 |
| — | — | — | — |
| 硬件陷阱 | KiDivideErrorFault | KTRAP_FRAME | 保存用户上下文 |
| 内核分发 | KiDispatchException | EXCEPTION_RECORD ,CONTEXT | 构建异常信息 |
| 用户分发 | RtlDispatchException | – | 协调分发流程 |
| 函数查找 | RtlLookupFunctionEntry | RUNTIME_FUNCTION 数组 | 二分查找函数 |
| 展开信息 | – | UNWIND_INFO ,UNWIND_CODE | 描述栈帧布局 |
| 作用域查找 | __C_specific_handler | SCOPE_RECORD 数组 | 线性查找 try 块 |
| 栈展开 | RtlUnwindEx | UNWIND_CODE | 解释执行展开指令 |
| 返回 | KiContinuePreviousMode | KTRAP_FRAME | 恢复用户态上下文 |
调用链总结如下：
KiUserExceptionDispatcher // Windows Kernel Internal (KI) API
-> RtlDispatchException // main logic for exception handling
-> RtlpCallVectoredHandlers // call any VEH
-> RtlLookupFunctionEntry // look for valid PRUNTIME_FUNCTION entry in ExceptionDirectory
-> RtlpLookupDynamicFunctionEntry // if no valid PRUNTIME_FUNCTION, run any dynamic callbacks
-> RtlVirtualUnwind / RtlpxVirtualUnwind // perform stack frame unwinding
-> RtlpExecuteHandlerForException // execute exception handler!
上面的代码涉及到了较多的结构体，大家可以参考钱松林老师的《C++反汇编与逆向分析技术揭秘》一书。
UNWIND_CODE结构体
在UNWIND_INFO结构体中有一个UnwindCode字段，指向UNWIND_CODE结构体。
UNWIND_CODE结构体是64 位 SEH 机制中的“展开脚本”或“逆操作指令集”。它不直接参与异常处理的决策（这是SCOPE_RECORD的工作），而是负责异常处理流程中的执行环节——即如何安全、正确地将栈帧恢复到函数调用前的状态。这是实现栈展开（Stack Unwind）的基石。
UNWIND_CODE的核心角色：栈帧的“构建蓝图”与“拆卸手册”
你可以将函数调用过程想象成搭积木：
- 函数序言 (Prolog)：是“搭积木”的过程。它在栈上分配空间、保存寄存器。
- 函数尾声 (Epilog)：是“拆积木”的过程。它恢复寄存器、释放栈空间，然后返回。
- 异常发生时：程序突然中断，积木搭到一半。
UNWIND_CODE就是一份紧急拆卸手册，告诉系统如何从这个“半成品”状态，安全地拆回到调用前的样子，而不管积木搭到了哪一步。
关键点：异常可能发生在函数序言之后、尾声之前的任何位置。系统必须能够从任意点将栈恢复到函数入口之前的状态。UNWIND_CODE提供了完成此操作所需的精确、逐步的逆操作指令。
UNWIND_CODE结构体详解
定义位于winnt.h：
typedef union _UNWIND_CODE {
struct {
UBYTE CodeOffset; // 距离序言开始的偏移量（以字节为单位）
UBYTE UnwindOp:4; // 展开操作码
UBYTE OpInfo:4; // 操作码附加信息
};
USHORT FrameOffset; // 当 UnwindOp 为某些值时，整个USHORT表示帧偏移
} UNWIND_CODE, *PUNWIND_CODE;
字段含义：
CodeOffset：这是最关键、最精妙的设计。它表示本展开操作应该在函数序言的哪个“进度点”之后执行。系统通过比较异常地址（RIP）与函数起始地址的偏移量，来决定执行UNWIND_CODE数组中的哪些指令。这确保了无论异常发生在序言后、函数体中还是尾声前，栈都能被正确恢复。UnwindOp：展开操作码。定义了具体的恢复操作（如pop寄存器、增加RSP等）。OpInfo：操作信息，通常是寄存器编号或大小参数。
UNWIND_CODE在异常处理流程中的具体工作
让我们结合一个具体例子，跟踪流程。假设有以下函数：
// 对应的汇编序言
MyFunc:
push rbx ; 保存非易失寄存器
push rsi
sub rsp, 0x20 ; 分配局部变量空间
... ; 函数体
编译器会为它生成以下逻辑的UNWIND_CODE数组（伪代码表示）：
UNWIND_CODE UnwindCode[] = {
{CodeOffset: 0x0, UnwindOp: UWOP_PUSH_NONVOL, OpInfo: RBX}, // 对应 push rbx
{CodeOffset: 0x1, UnwindOp: UWOP_PUSH_NONVOL, OpInfo: RSI}, // 对应 push rsi
{CodeOffset: 0x2, UnwindOp: UWOP_ALLOC_SMALL, OpInfo: 4} // 对应 sub rsp,0x20 (4*8=0x20)
};
注意：CodeOffset是累加的。第一条对应序言第0字节(push rbx)，第二条对应第1字节(push rsi)，第三条对应第2字节(sub rsp,0x20)。
场景分析：异常发生在不同位置
场景1：异常发生在序言之后，函数体内部（例如在sub rsp, 0x20之后）
1.系统计算RIP偏移，假设为0x05。
2.遍历UNWIND_CODE数组，执行所有CodeOffset <= 0x05的指令（即全部三条）：
- 执行逆操作：
add rsp, 0x20（恢复栈分配） - 执行逆操作：模拟
pop rsi（从栈上恢复rsi的值到CONTEXT结构） - 执行逆操作：模拟
pop rbx（恢复rbx）
3.栈指针RSP和寄存器RBX、RSI被恢复到进入函数时的状态。
场景2：异常发生在序言执行过程中（例如在push rsi之后，sub rsp,0x20之前）
1.RIP
偏移假设为0x01。
2.只执行CodeOffset <= 0x01的指令（前两条）：
- 执行逆操作：模拟
pop rsi - 执行逆操作：模拟
pop rbx
3.注意：UWOP_ALLOC_SMALL对应的操作（add rsp,0x20）不会被执行，因为对应的sub rsp,0x20指令还没执行！这就是CodeOffset机制的精髓：只撤销那些已经执行了的序言操作。
场景3：用于__finally的展开
当为__finally展开时，过程相同。UNWIND_CODE确保栈被正确恢复，然后系统会跳转到__finally块执行清理代码，最后继续展开。
主要的UnwindOp操作码及其逆操作
| 操作码 | 含义 | 对应的序言指令示例 | 展开时的逆操作（由RtlUnwindEx执行） |
| — | — | — | — |
| UWOP_PUSH_NONVOL | 压入非易失寄存器 | push rbx | 从栈上弹出值，并恢复CONTEXT中对应寄存器的值。RSP += 8。 |
| UWOP_ALLOC_SMALL | 分配小栈空间 | sub rsp, 0x20 | RSP += 分配大小 。 |
| UWOP_ALLOC_LARGE | 分配大栈空间 | sub rsp, 0x1000 | RSP += 分配大小 。 |
| UWOP_SAVE_NONVOL | 保存非易失寄存器到栈上 | mov [rsp+0x10], rbx | 从栈上指定偏移处读取值，恢复CONTEXT中对应寄存器的值。 |
| UWOP_SAVE_XMM128 | 保存 XMM 寄存器 | movaps [rsp+0x20], xmm6 | 恢复CONTEXT中的 XMM 寄存器。 |
| UWOP_SET_FPREG | 建立帧指针 | mov rbp, rsp | 将RBP恢复为CONTEXT中保存的调用者值。 |
| UWOP_PUSH_MACHFRAME | 压入机器帧（用于硬件中断） | 由硬件中断自动完成 | 特殊中断恢复。 |
重要提示：展开时的“pop”操作是逻辑上的。实际过程是：
- 从当前
RSP和CodeOffset计算原始值在栈上的位置。 - 将该值读入
CONTEXT结构中的对应寄存器字段。 - 更新
CONTEXT中的RSP值，模拟栈指针移动。
栈内存本身的内容不会被修改，只是CONTEXT被更新，为后续恢复执行做准备。
#
#
看雪ID：mb_nnqgphwf
https://bbs.kanxue.com/user-home-931393.htm
*本文为看雪论坛优秀文章，由 mb_nnqgphwf 原创，转载请注明来自看雪社区
往期推荐
安卓逆向基础知识之frida Hook
2025 强网杯和强网拟态部分题解
在逆向分析方面-unidbg真的适合 MCP 吗？
AI静态分析，内核模块隐藏 Frida 特征，绕过linker私有结构遍历崩溃链
某安全so库深度解析
球分享
球点赞
球在看
点击阅读原文查看更多
免责声明：
本文所载程序、技术方法仅面向合法合规的安全研究与教学场景，旨在提升网络安全防护能力，具有明确的技术研究属性。
任何单位或个人未经授权，将本文内容用于攻击、破坏等非法用途的，由此引发的全部法律责任、民事赔偿及连带责任，均由行为人独立承担，本站不承担任何连带责任。
本站内容均为技术交流与知识分享目的发布，若存在版权侵权或其他异议，请通过邮件联系处理，具体联系方式可点击页面上方的联系我。
本文转载自：看雪学苑 mbnnqgphwf mbnnqgphwf《浅析64位Windows的SEH机制》
版权声明
本站仅做备份收录，仅供研究与教学参考之用。
读者将信息用于其他用途的，全部法律及连带责任由读者自行承担，本站不承担任何责任。
评论
