一把焊枪手搓 X 波段相控阵雷达

原创

🅼🅰🆈 🅼🅰🆈

独眼情报

2026年4月17日 13:34 湖北

在小说阅读器读本章

去阅读

长话短说

2026 年 3 月起，一个名为 PLFM_RADAR / AERIS-10 的开源项目在 GitHub 上迅速聚集了 10.6k star、2.1k fork（截至 2026 年 4 月 17 日）。项目作者 Nawfal Motii 是一位在摩洛哥独立作业的电子工程师，他公开了一套 10.5 GHz X 波段脉冲线性调频（PLFM）相控阵雷达的完整设计文件：原理图、PCB、Gerber、FPGA Verilog 代码、STM32 固件、Python GUI，全部托管在 GitHub，硬件部分采用 CERN-OHL-P 许可，软件部分采用 MIT 许可。项目声称对标 25 万美元级的商用相控阵雷达，而 10N（3 公里）版 BOM 约 5000 美元、10E（20 公里）版约 13000-15000 美元。2026 年 3 月 8 日，Crowd Supply 官方宣布接受该项目，计划于 2026 年第三季度发起众筹。

这件事的意义不是「又一个酷炫的开源硬件」，而是三条线同时交汇的一个扩散事件：

• 技术可及性下沉：X 波段电子波束扫描、T/R 组件、ADAR1000 级别的相控阵核心芯片、Qorvo QGaN15 工艺的 10W GaN 功放——这些十年前只有防务承包商才整合得起来的模块，今天在 DigiKey、Mouser、Newark 可以公开下单，并被一位独立设计者拼成了一套可工作的系统。
• 制度空隙暴露：这些核心器件不在美国国际武器贸易条例（ITAR）清单上，而是受更宽松的《出口管理条例》（EAR）管辖，在商业渠道公开销售。开源硬件许可（CERN-OHL-P）则完全绕过了任何传统军控框架。
• 和反无人机（C-UAS）需求耦合：乌克兰战场和「史诗狂怒」（Operation Epic Fury，美伊 2025 年冲突）已经把低成本无人机与高价值防空资产之间的「成本倒挂」问题推到台面，整个防务界都在寻找 10000 美元以下的探测–拦截链路。AERIS-10 无论作者本意如何，客观上落进了这个需求缺口的正中心。

研判：这不构成即时的军用级扩散风险——作者本人的原型在机械扫描、天线阵设计、功率预算等关键细节上仍有多项未经独立复核的疑点。但它是一个信号事件：标志着 X 波段相控阵雷达的「设计门槛」已经从「国家级或上市公司级别」滑落到「工程师个人级别」。下一步值得关注的是，这套设计是否会被某个组织（战场快速组装者、反无人机初创、甚至灰色行为体）作为起点二次开发。

一、项目本体：到底是什么

1.1 基本事实

• 项目名：PLFM_RADAR（仓库名）/ AERIS-10（产品代号）
• 作者：Nawfal Motii（Hackaday 个人页标注 Morocco，自述「a guy in a workshop in Morocco with a soldering iron and an obsession」）
• 托管：GitHub NawfalMotii79/PLFM_RADAR
• star 数：10.6k（截至成稿时）
• fork 数：2.1k（截至成稿时）
• commit 数：240
• 最新 release：v2.0.0-fft2048，2026 年 4 月 16 日（AERIS-10 2048-pt FFT + Full Timing Closure）
• 许可证：硬件 CERN-OHL-P（Permissive 版，2022 年后 ADI/OSHWA 推荐的开源硬件许可）；软件、固件、FPGA 代码 MIT
• 众筹平台：Crowd Supply（由 Mouser Electronics 支持的开源硬件众筹平台），已通过其合规团队审核，计划 2026 年 Q3 发起众筹

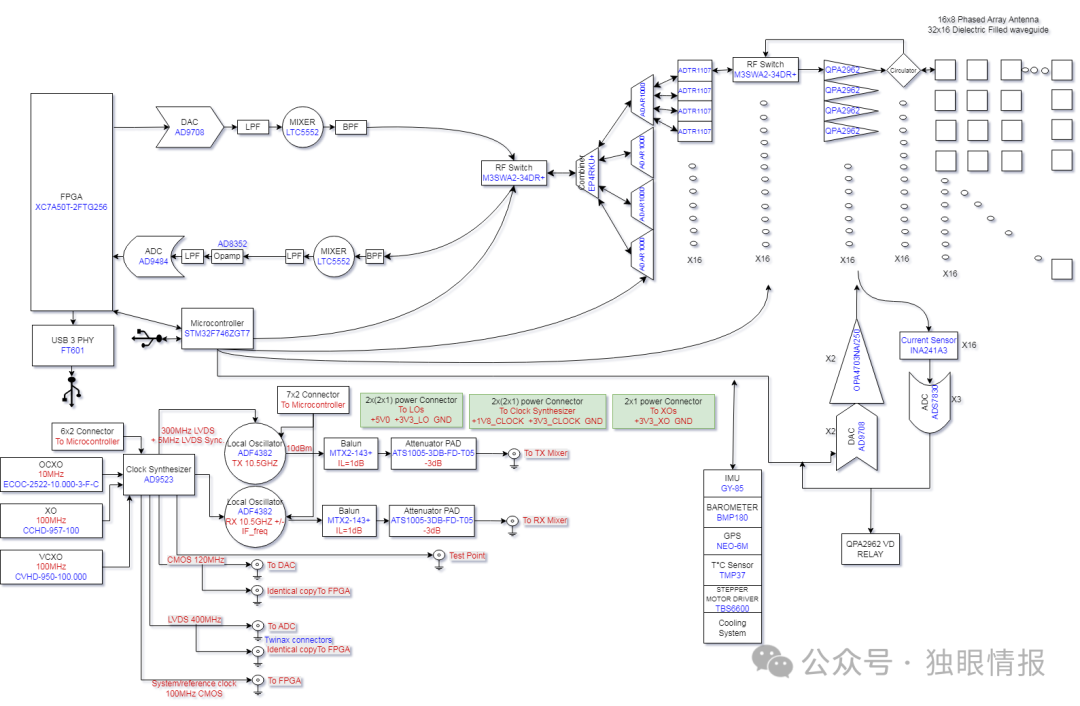

1.2 关键技术栈

| 子系统 | 核心器件 | 分工 | | — | — | — | | 时钟分发 | Analog Devices AD9523-1 | 低抖动时钟发生器，为 ADC、DAC、FPGA、频率合成器提供相位对齐的时钟 | | 频率合成 | 2× ADF4382 | RX/TX 本振，7-21 GHz 覆盖 | | 相控阵核心 | 4× ADAR1000 | 四通道 X/Ku 波段模拟波束赋形器，360°相位调节、≥31 dB 增益控制 | | T/R 前端 | 16× ADTR1107 | 同时承担 LNA（收）和 PA（发）前置 | | 混频 | 2× LT5552 | 3-20 GHz 微波混频器，上/下变频 | | 功放（仅 10E 版） | 16× Qorvo QPA2962 | 2-20 GHz GaN 功放，10W 饱和功率，官方资料明确指向「雷达与电子战应用」 | | 数字信号处理 | Xilinx XC7A50T FPGA（Artix-7 系列） | PLFM 波形生成、I/Q 下变频、抽取滤波、脉压、多普勒 FFT、MTI、CFAR | | 系统管理 | STM32F746xx | 上电时序、外设配置、步进电机、GPS/IMU 融合 | | 人机界面 | Python GUI | 实时目标绘制、地图叠加 |

注意两点：第一，所有这些核心器件在 ADI、Qorvo 等厂商的公开产品页都同时标注「commercial and military applications」（Qorvo 对 QPA2962 的官方描述为「适用于宽带通信系统、电子战、测试仪器和雷达应用，覆盖军用和商用市场」）。第二，ADAR1000 的数据手册明确写明应用场景为「phased array radar」和「satellite communications systems」，并由 ADI 直接提供与 Xilinx ZCU102 评估板配合的 X 波段混合波束赋形相控阵雷达参考设计。

这意味着，从 ADI 的视角，AERIS-10 本质上是把它已经公开推广十年的参考设计做到了一个可交付的产品级 PCB 上——这恰恰是开源硬件扩散最典型的路径：厂商把设计推向市场，个人把设计整合并开源。

1.3 宣称的性能

| 参数 | AERIS-10N (Nexus) | AERIS-10E (Extended) | | — | — | — | | 频段 | 10.5 GHz（X 波段） | 10.5 GHz（X 波段） | | 最大作用距离 | 3 km | 20 km | | 天线 | 8×16 贴片阵列 | 32×16 介质填充开槽波导阵列 | | 电子波束扫描 | ±45°（单轴） | ±45°（单轴） | | 机械扫描 | 360°（步进电机） | 360°（步进电机） | | 输出功率 | 约 1W × 16 | 10W × 16（GaN） | | BOM 估算 | 约 5000 美元 | 约 13000–15000 美元 |

作者声称的对标价是商用相控阵系统 25 万美元起。这个价差是项目的核心话题爆点，但也是最需要警惕的营销叙事。

二、技术真实性核查：宣传与现实的落差

项目的热度主要来自「95% 折价复制军用相控阵」的叙事。如果一个事件在情报意义上值得分析，那么最需要做的第一件事，就是把宣传话术和可独立核验的事实掰开。

2.1 「全电子波束扫描」——名实不符

作者在项目页面宣传中说 AERIS-10 具备「full electronic beam steering in elevation and azimuth」，但在 Hackaday 评论区被 RF 工程师追问后，他本人澄清：当前原型只在一轴（俯仰）做电子扫描，方位角靠步进电机机械扫描，只是架构上支持扩展到二维电子扫描、需要额外增加相移器和 RF 前端。

研判：这是一个典型的「设计容量」和「实际交付」分歧。从工程语言角度，「fully electronic beam steering」应当指实际实现，而非潜在可扩展；项目首页表述至少是模棱两可，实际更接近「一维电子扫描 + 机械旋转」的传统相控阵。这种混淆在风险评估上并不中性——真正的二维电子扫描才是相控阵区别于传统旋转雷达的核心价值，也是 ADAR1000 这类芯片被列为军民两用器件的原因之一。

2.2 天线阵——「开槽波导」的真实形态存疑

Hackaday 评论区至少两位评论者对 32×16 「dielectric-filled slotted waveguide array」的真实性提出技术质疑：仓库中可见的 PCB 图案不像经典的开槽波导天线（开槽波导在工程上通常是金属波导管上铣削槽缝，或在多层 PCB 内部构造介质填充的波导结构，表面不会只是条状贴片）。评论者指出若按 1/4 波长间距、PCB 条带推测，可能只是一维扫描的简化贴片阵列。

作者在回复中提到已经把天线目录单独拆出来，允许用户在三种天线中选择，说明连作者自己也承认天线部分的成熟度不如数字 backbone。

研判：天线设计是相控阵系统的「最难 20%」，决定了实际增益、波束宽度、副瓣、工作带宽和最终作用距离。现阶段可得的证据不足以独立验证 AERIS-10 宣称的 32×16 介质填充开槽波导阵列是否达到产品级性能。对作用距离（20km）、探测目标截面（RCS）、波束赋形精度等关键指标，没有公开的实测数据或第三方测量报告。

2.3 20 公里作用距离——功率预算待验证

AERIS-10E 使用 16 路 QPA2962（每路 10W 饱和），峰值总发射功率约 160W。作者自己承认「effective radiated power is managed via duty cycle and antenna gain」，即依赖天线增益和占空比来实现有效辐射功率。

用非常粗糙的算术走一遍：X 波段 10.5 GHz，单路 10W、16 路合成（相控阵相干叠加理论最大增益 10log₁₆=12 dB），再叠加 32×16 阵列的增益（假设 30 dBi 量级），EIRP 可以上到相当可观的量级，对 1m² RCS 目标在 20km 处检测理论上可行，但留给副瓣抑制、实际馈线损耗、噪声温度、脉冲积累数、占空比合规的余量并不充裕。这不是说数字本身错，而是说「20km」这个数字高度依赖实测前提，作者没有公布链路预算表或探测概率（Pd）/虚警率（Pfa）曲线。

研判：3km 版本的性能假设更稳健，因为在 X 波段 + 相控阵阵列 + PLFM 脉压下，3km 对 1m² RCS 目标检测在业余/科研级相控阵上有先例。20km 版本的宣称需要实测验证，目前应视为「设计目标」而非「验证指标」。

2.4 AI 辅助文档

Hackaday 评论区有多人指出项目描述有明显的 ChatGPT 风格（「Why this matters」这种写法是典型的 AI 产出）。作者本人直接回应：「是的，我使用了人工智能来帮助起草一些描述。英语不是我的第一语言，我想表达得更清楚。硬件、固件和设计工作都是我的——每一个原理图、每一行 VHDL、每一条 PCB 走线」

研判：这一回应本身的可信度需要评估。GitHub 仓库有 240 次 commit、四次 release、按月迭代的 FPGA/时序收敛更新记录（最新 release 「AERIS-10 2048-pt FFT + Full Timing Closure」 发布于 2026 年 4 月 16 日），这种持续的、带技术细节的迭代节奏不是 AI 能独立维持的，更像一个有深度工程能力的人本人在推进。AI 辅助文档不等于 AI 设计硬件，两者必须分开评估。

然而也要承认一个事实：这正是当前 AI 时代扩散叙事需要警惕的新变量——语言、营销、文档工作被 AI 显著降低门槛，使得一个独立工程师可以做出「看起来像小型公司」的项目呈现。这会放大项目在传播层面的扩散效果，但不放大硬件本身的性能。

2.5 技术真实性的综合评估

| 维度 | 证据强度 | 结论 | | — | — | — | | 数字 backbone（FPGA 信号处理链） | 高：代码可读、release 记录持续、时序收敛有报告 | 大概率真实 ，工程能力可信 | | 相控阵前端集成（ADAR1000/ADTR1107） | 高：BOM 可查、PCB 文件齐全 | 设计层面真实 ，属于 ADI 公开参考设计的再整合 | | 天线阵（开槽波导） | 中低：公开图像与经典结构不完全吻合，作者承认天线部分仍在演进 | 待独立验证 | | 20km 作用距离 | 低：无实测数据、无链路预算表 | 待证实 ，设计目标而非验证指标 | | 「全电子波束扫描」 | 作者本人已修正：原型一维电子 + 方位机械 | 宣传与原型不一致，以作者澄清为准 |
