AES(Advanced Encryption Standard)算法是一种对称加密算法，由美国国家标准与技术研究院（NIST）在2001年发布，旨在取代早期的数据加密标准（DES），并提供更高的安全性，目前该算法被广泛应用于各种安全需求中，AES算法以其高度的安全性和效率成为目前最流行的对称加密算法之一。

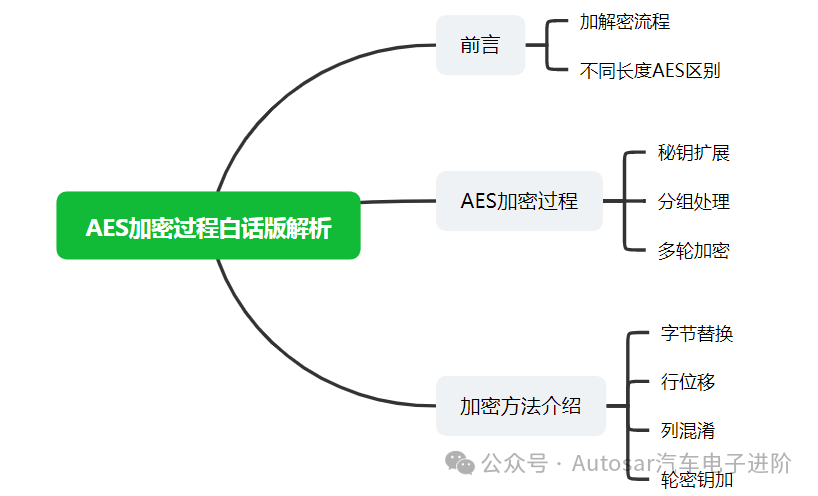

其实网络上有很多前辈已经写了很多关于AES加密算法，模式，填充规则等文章，但是大家的侧重点不同，在系统学习时很难把这些知识串起来，所以才有了本系列对AES不同加密算法，加密模式，加密原理，填充算法及AES-CMAC算法的系统介绍，本文先对AES加密过程及模式进行介绍，本文大纲如下：

0.1AES加密算法的加解密基本流程

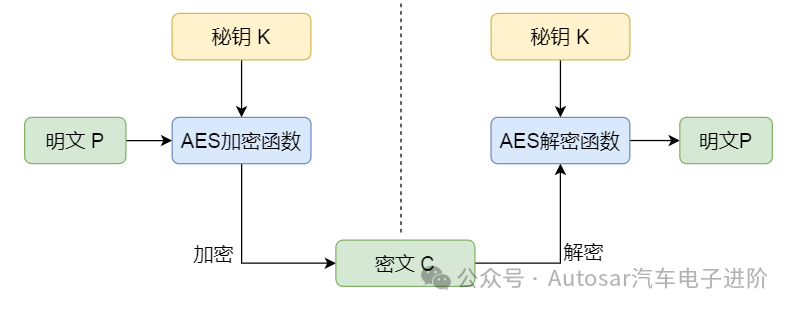

AES加解密基本流程如下：

AES加密函数为E，则 C = E(K, P),其中P为明文，K为密钥，C为密文。

AES解密函数为D，则 P = D(K, C),其中C为密文，K为密钥，P为明文。

0.2不同AES算法区别

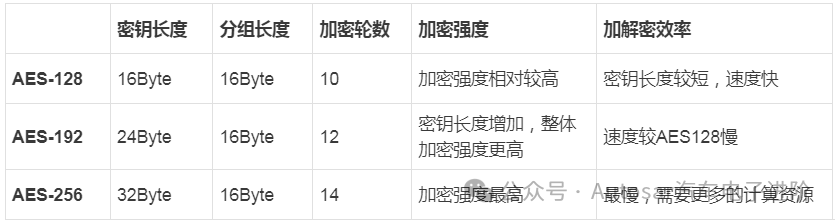

AES根据密钥长度的不同有：AES128，AES192，AES256三种算法，对应的密钥长度分别对应于AES-128、AES-192和AES-256三种变体，区别如下：

01

AES加密过程介绍

在加密前首先需要选择加密模式及当最后一个block需要填充时的填充算法，之后即可开始密钥扩展，对明文分组处理及多轮加密的操作。

1.1密钥扩展

根据密钥，通过密钥扩展算法扩展生成每一轮操作所需的子密钥。扩展密钥生成方式：

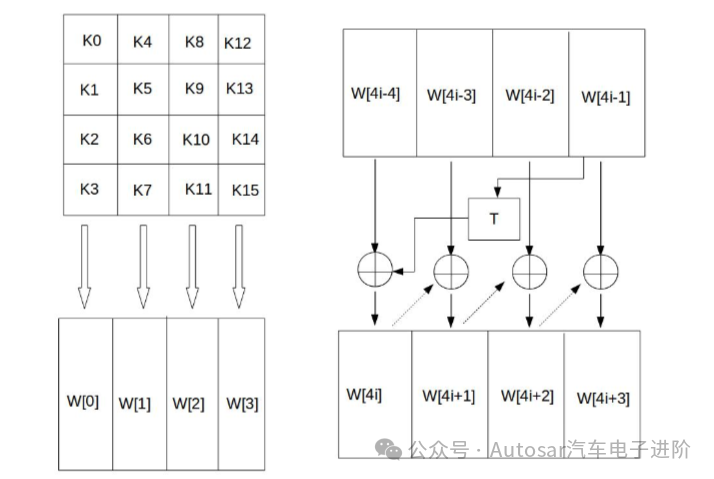

AES首先将初始密钥输入到一个4*4的状态矩阵中，k0~k15，将每一列的字节组成一个字，如k0~k4，组成W[0]，接着将W数组扩充四十个新列，构成44列扩展密钥数组。

扩展新列的产生方式：

1.如果i不是4的倍数，那么第i列由如下等式确定：W[i]=W[i-4]⨁W[i-1]；

2.如果i是4的倍数，那么第i列由如下等式确定：W[i]=W[i-4]⨁T(W[i-1])，其中，T是一个函数，由字循环、字节代换和轮常量异或部分组成。

1.2分组处理

将待加密的明文按照分组长度（128位）进行划分，得到多个分组，对于最后一组需要根据对应的填充规则进行填充。

1.3多轮加密

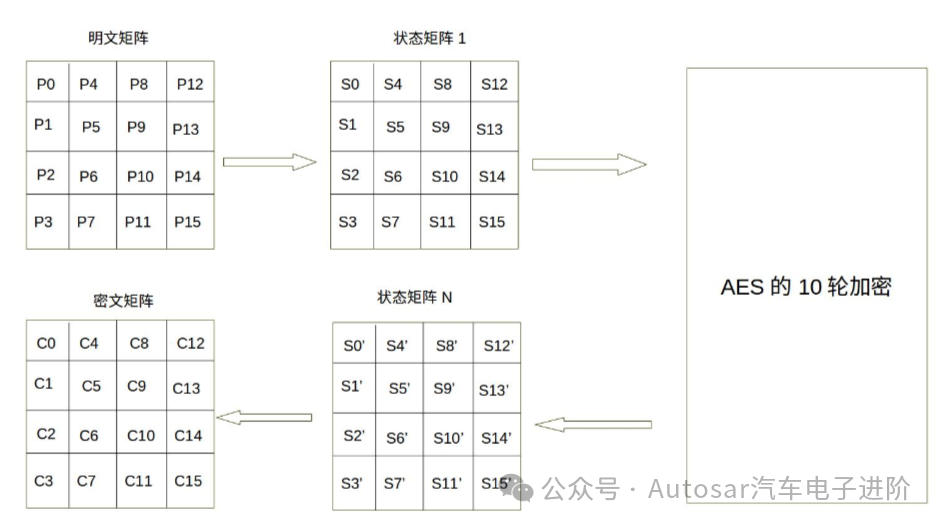

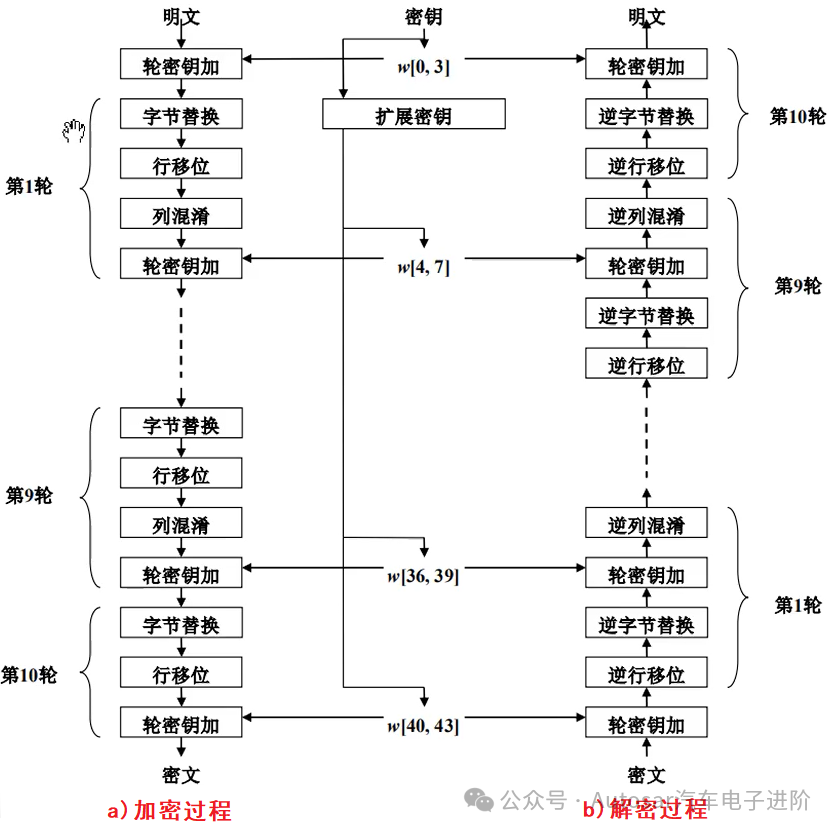

对每个分组进行多轮的迭代操作，包括字节替代、行移位、列混淆和轮密钥加等步骤，最终得到密文。以AES128加密算法为例，其加密过程为：

十轮的加密过程如下：

1）在第一轮迭代之前，先将明文和原始密钥进行一次异或加密操作；

2）加密的第1轮到第9轮的轮函数一样，包括4个操作：字节代换、行位移、列混合和轮密钥加。

3）最后一轮加密字节代换、行位移和轮密钥加，但不执行列混合。

02

几种加密方法介绍

2.1字节替换

字节替换： 属于非线性替换，具体为通过一个替换表（S盒）对每个字节进行查表替换，查表时将每一个字节的前4位作为行值，后4位作为列值，去S盒查找，进行输出。

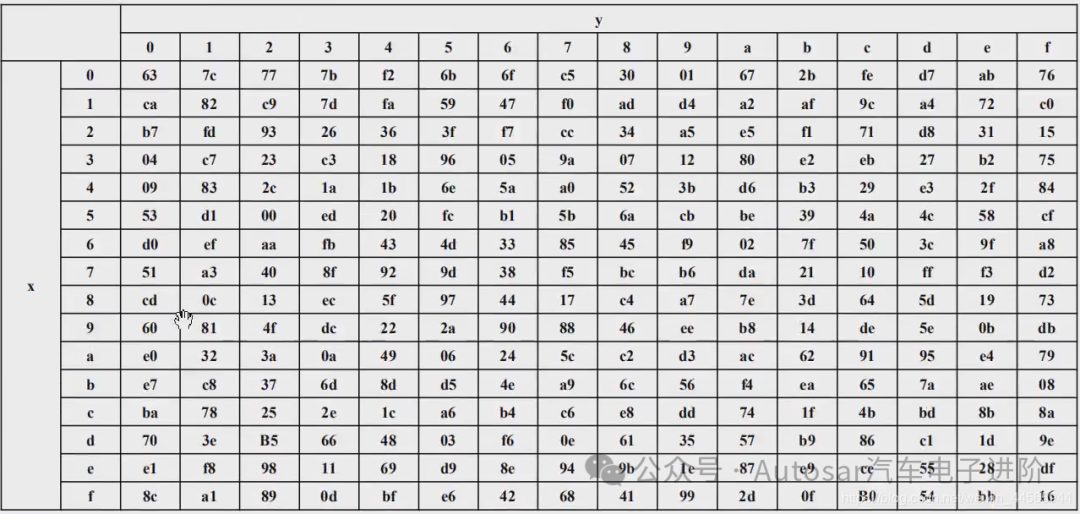

如下为S盒（x表示行，y表示列），例如字节为0x14，那么前四位的16进制为1，后四位的16进制为4，去查找s盒中的第1行第4列的值，可以看出为0xfa，就把原先的字节0x14替换为0xfa。

解密过程与此相同，唯一就是采用的是逆S盒。

2.2行移位

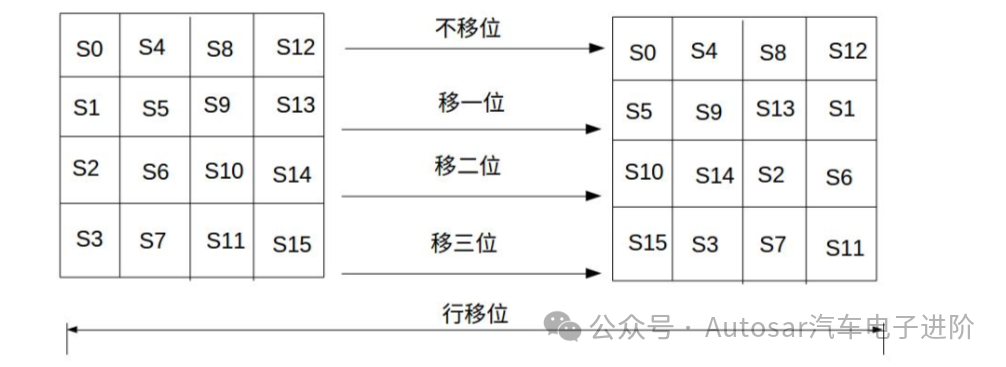

对于4*4的矩阵，操作为：第n行循环左移n个字节，如第0行保持不动，第1行循环左移1个字节，第2行则循环左移2个字节。解密过程变为循环右移，每行移动字节数与加密过程相同，如下为示意图。

2.3列混淆

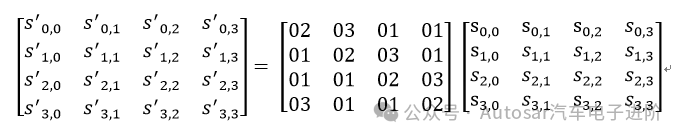

实际上为4*4的矩阵与另一个4*4矩阵异或相乘（右乘操作），重新得到一个4*4的矩阵，如下图所示。

解密过程为重新与此矩阵异或，因为两次异或得到的值为原数据本身。

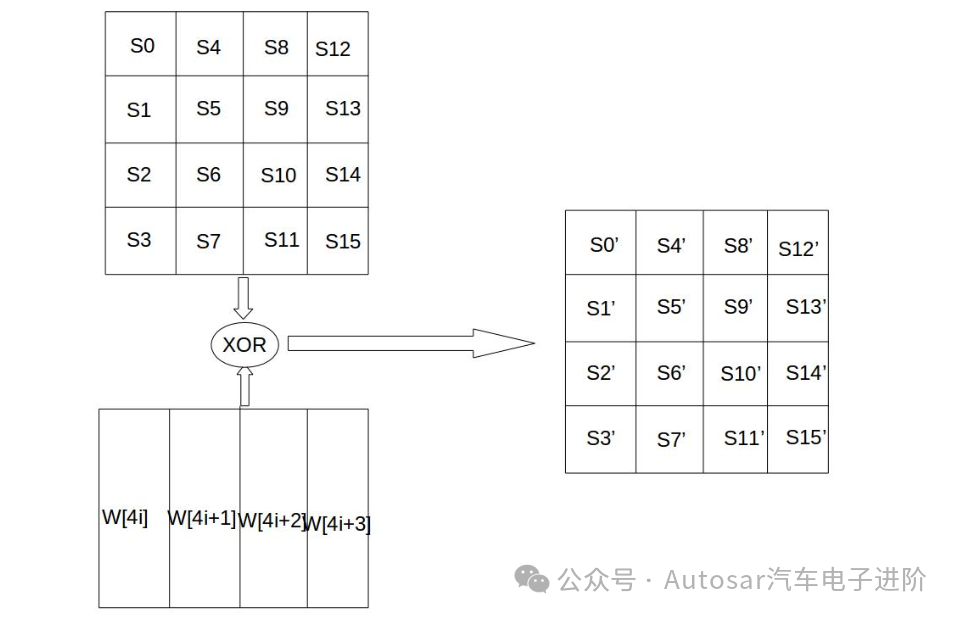

2.4轮密钥加

轮密钥与状态矩阵进行逐比特异或操作。轮密钥由1.2.2章节中种子密钥通过密钥编排算法得到的，并且轮密钥长度与分组长度相同。解密过程与之相同，两次异或得到原始数据。
