CAN、CANOPEN、J1939三者之间的区别与联系

谈思实验室

2026年5月12日 17:54 上海

在小说阅读器读本章

去阅读

点击上方蓝字谈思实验室

获取更多汽车网络安全资讯

在工业控制、汽车电子、嵌入式开发领域，CAN、CANopen、J1939 是三个经常一起出现、但又容易让人混淆的概念。很多人刚接触时，会误以为它们是相互替代的关系，其实不然。

打个通俗的比方：

CAN 是一条“物理公路”
CANopen 和 J1939 是在这条公路上跑的“交通规则”和“车型”

下面详细拆解三者的区别与联系。

CAN：底层物理与链路层标准

CAN（Controller Area Network）是德国博世公司在 1980 年代开发的串行通信协议，只定义了：

物理层（双绞线、差分信号、电平逻辑）
数据链路层（帧结构、仲裁机制、校验、应答）

也就是说，CAN 告诉你：

用什么线（两线差分）
怎么发 0 和 1（显性/隐性电平）
如何避免冲突（非破坏性仲裁）
数据帧长什么样（标准帧 11 位 ID，扩展帧 29 位 ID）

关键点：CAN 不规定

11 位或 29 位 ID 具体代表什么含义
数据场里的字节该怎么解析
哪个节点发哪个 ID 的报文
网络管理、心跳、节点上线/下线处理

所以，仅有 CAN 协议，不同厂商的设备无法互通，因为大家可能把同一个 ID 定义成完全不同的意思。

CANopen：基于 CAN 的高层协议

CANopen 是在 CAN 数据链路层之上定义的应用层协议，由 CiA（CAN in Automation）组织维护，广泛用于：

伺服驱动器、变频器
编码器、IO 模块
机器人、医疗设备、电梯

主要特点

1、对象字典（OD）

所有通信参数和设备功能都抽象为索引/子索引，比如 0x6040 代表“控制字”。

2、预定义通信对象 ID

NMT（网络管理）：ID=0
SYNC（同步）：ID=0x80
PDO（过程数据对象）：实时数据，ID 动态或静态分配
SDO（服务数据对象）：配置参数，ID 一般固定

3、PDO 与 SDO 分工

PDO：高速、无应答，适合周期性发送状态/指令
SDO：低速、有应答，适合参数读写

4、网络管理

支持节点上线、心跳、节点守护、Boot-up。

本质： CANopen 定义了如何使用 CAN 的 ID 和数据场，让不同厂家的设备可以互操作。

J1939：车用领域的 CAN 高层协议

J1939 是美国 SAE 组织为卡车、客车、工程机械制定的基于 CAN 的高层协议，广泛用于：

发动机 ECU、变速箱 TCU
尾气后处理、仪表盘、ABS

主要特点

1、29 位扩展 ID 固定格式

ID 被拆分为：

优先级 (P)
保留位 (R, DP)
PGN（参数组编号）
源地址 (SA)

2、PGN 是核心概念

类似 CANopen 的对象字典，但更侧重车辆参数：

例如 PGN 0xF004 代表“发动机转速”。

3、多字节参数采用 Intel 或 Motorola 格式

明确定义大于 1 字节的物理量（如转速、油压）在数据场里的排列顺序。

4、传输协议

当数据超过 8 字节（如 VIN 码），采用多帧传输。

5、地址管理

每个节点有唯一源地址（SA），通过“地址声明”过程避免冲突。

本质： J1939 是专门针对车辆动力总成、底盘系统的 CAN 高层协议，比 CANopen 更“重”，更强调实时性和可靠性。

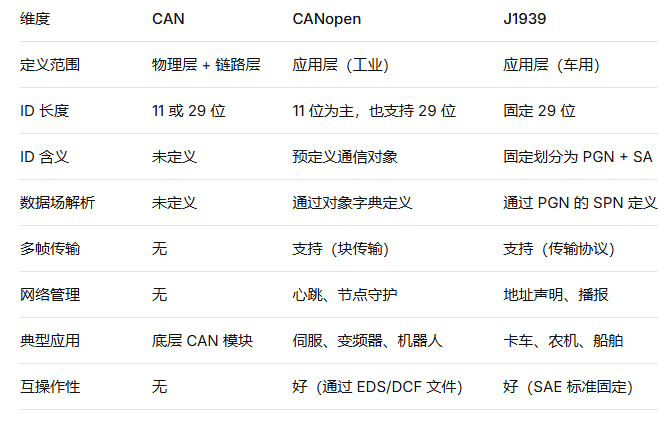

三者对比一览表

实际开发中的联系

1. 硬件完全兼容

三者共用同一套 CAN 收发器和控制器。

一块 CAN 卡可以同时接收 CANopen 和 J1939 报文，只是上层解析逻辑不同。

2. 可以“叠加”使用

在实际工程中，一个系统里可能既有 CANopen 设备（如变频器），又有 J1939 设备（如发动机 ECU），只需在主控制器里分别实现两种协议栈。

3. 常见误区

“我们用的是 CAN 协议” → 这句话通常不完整，因为只说用什么物理层，没说怎么解析数据。需要补充“并自定了内部通信规则”。
“CANopen 就是 CAN” → 错，CANopen 是 CAN 之上的一层。
“J1939 比 CANopen 高级” → 不是高级，是更适合不同场景。

总结

CAN 是物理和链路层基础，提供了“能可靠收发数据包”的能力。
CANopen 和 J1939 都是在 CAN 之上定义的应用层规则，解决“数据包里每个字节什么意思”的问题。
两者互不替代，各有所长：CANopen 侧重工业设备的灵活配置，J1939 侧重车用系统的强实时与标准化。
理解三者的关系，关键在于区分标准与实现、底层与高层、通用与专用。

如果你正在设计一个基于 CAN 的系统，建议先确认：

是否需要与现有标准设备互通？需要则选 CANopen 或 J1939。
所有节点都是自己开发？可以直接在 CAN 上自定义更简单的协议。
是否需要在线参数配置、节点管理？CANopen 更合适。
是否面向车辆动力系统？J1939 几乎是不二之选。
