从充电枪口黑掉特斯拉壁挂式充电桩

幻泉之洲

2026年5月14日 11:48 北京

在小说阅读器读本章

去阅读

2025年Pwn2Own Automotive大赛上，Synacktiv团队从充电枪接口入手，用非标准协议与特斯拉壁挂充电桩通信，借助固件降级逻辑漏洞植入恶意固件。这篇文章拆解了整个攻击链：从物理信号分析、硬件架构、固件逆向，到单线CAN协议劫持，最后用调试shell的缓冲区溢出拿下设备。

一个有意思的攻击面

过去几年，我们一直在拆特斯拉的车机系统和安全网关更新机制。翻代码时注意到一个细节：特斯拉汽车竟然能通过充电电缆给壁挂充电桩升级固件。

从用户角度看，这个功能没有任何公开文档，硬件和底层协议也没人分析过。既然它是比赛目标之一，我们提前几个月就盯上了这条路径。

充电桩就那么回事

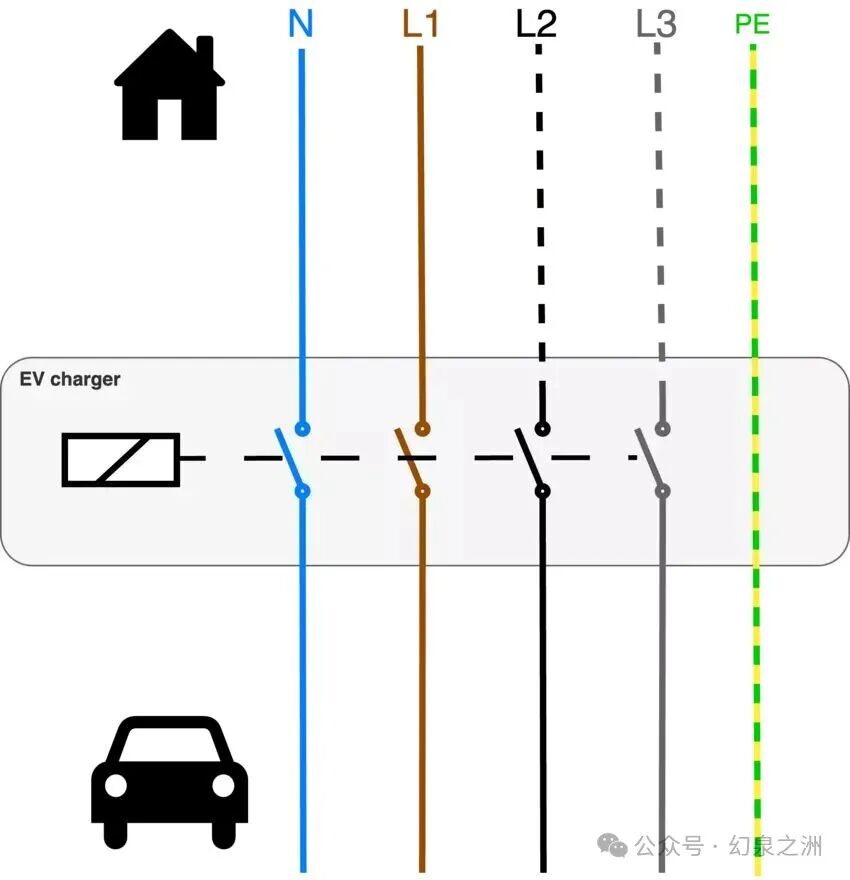

家用交流充电桩看着复杂，核心其实就是个电动开关。它负责闭合或断开继电器，把电网和车辆接通，本身不做变压或功率调节。通断决策靠各种条件判断，有些还带车桩双向通信，不过大部分家用桩没这么讲究。

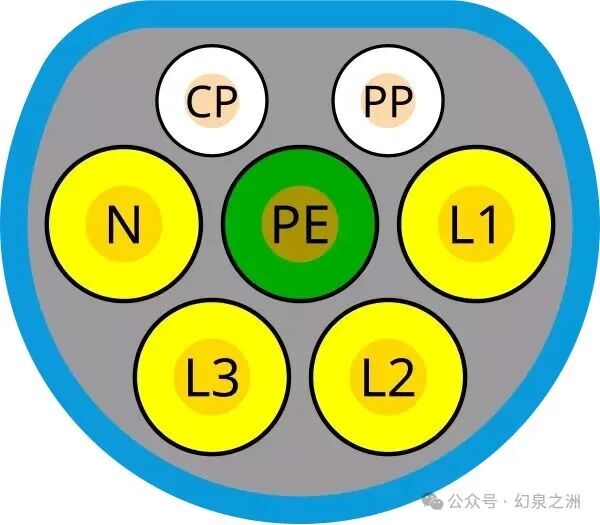

两个关键信号：Proximity Pilot（PP，接近导引）和Control Pilot（CP，控制导引），都参考保护地。

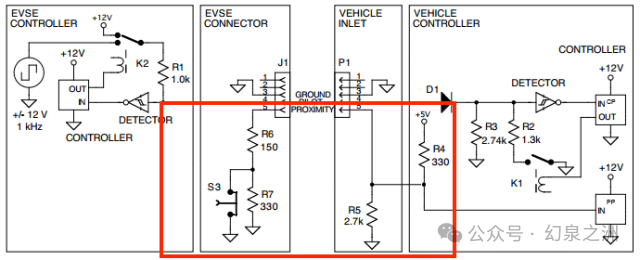

PP主要用来检测车辆是否插入，同时告诉车载充电机电缆的额定电流。车端给分压电路一个恒定电压，电缆里有个电阻，阻值对应最大电流。充电枪上的按钮会额外并入一个电阻，触发停止充电。

CP管整个充电流程：

• 充电桩通过1kHz PWM的占空比告知最大可用电流
• 车辆用不同阻值的下拉电阻回应状态（已连接、就绪、充电中、故障）
• 车到网（V2G）模式下，CP线上叠加电力线通信（PLC），跑IP包，能谈功率合同、双向送电

Wall Connector长什么样

特斯拉这款壁挂充电桩支持单相和三相电，最大22kW，装在家里、酒店、停车场都行。它连上Wi-Fi跟特斯拉云通信，手机App可以远程控制。设备上有个NFC读头，目前没任何功能，估计为将来预留。

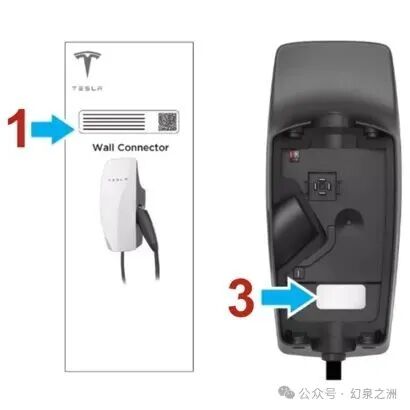

Wi-Fi在几种情况下切到AP模式：未配置时、长按充电枪按钮几秒、启动瞬间有几秒窗口。SSID和密码印在说明书上，不可更改，厂商认为攻击者拿不到。但后面我们会演示，从充电枪口就能把这组凭据读出来。

拆开看硬件

ZDI公开过详细硬件分析[1]。这里只提关键件：Gen3内部就两块主要芯片——负责Wi-Fi和主应用的AW-CU300模组（Marvell 88MW300 SoC，ARM Cortex-M4），以及管传感器、计量和继电器的STM32。两者通过UART串口用Protobuf来回传消息。

PCB上预留了高通PLC芯片的焊盘，但实际没有贴装，板上也没其他PLC部件。也就是说，标准V2G它压根不支持。特斯拉八成用了私有协议跟自家车通信。

抓波形，看协议

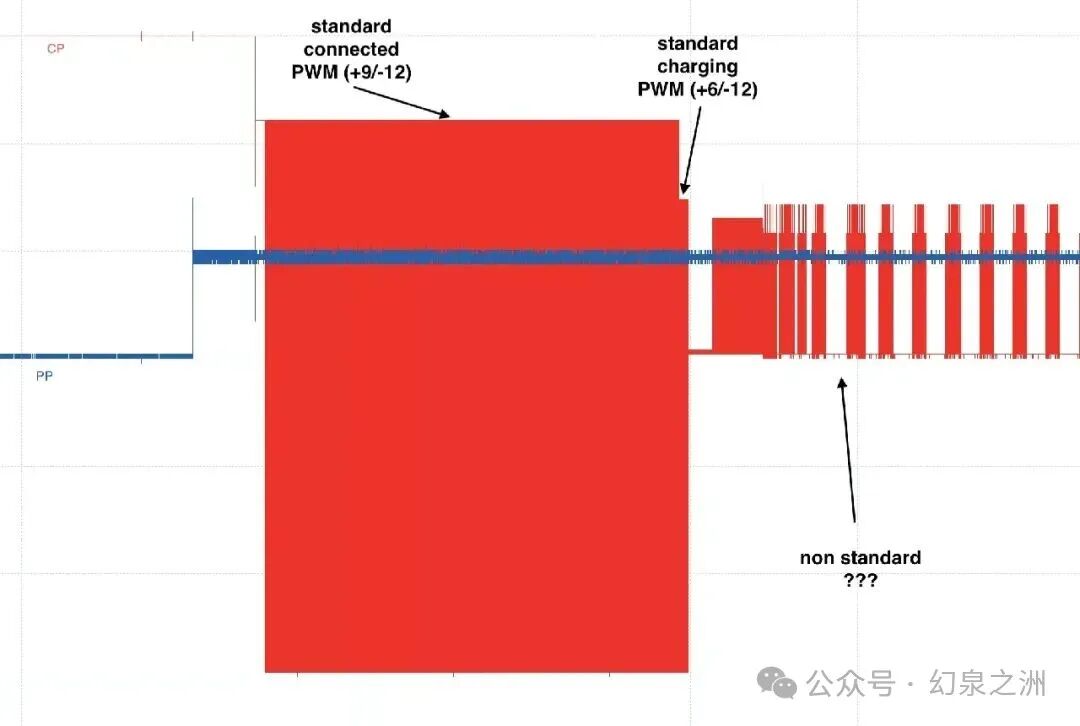

直接怼示波器到PP和CP线上，接上模拟器看结果。

通信开始阶段还是标准的电阻分压信号。但车辆一拉CP线到+6V/-12V表示准备充电之后，CP线上冒出来一个非标准协议。

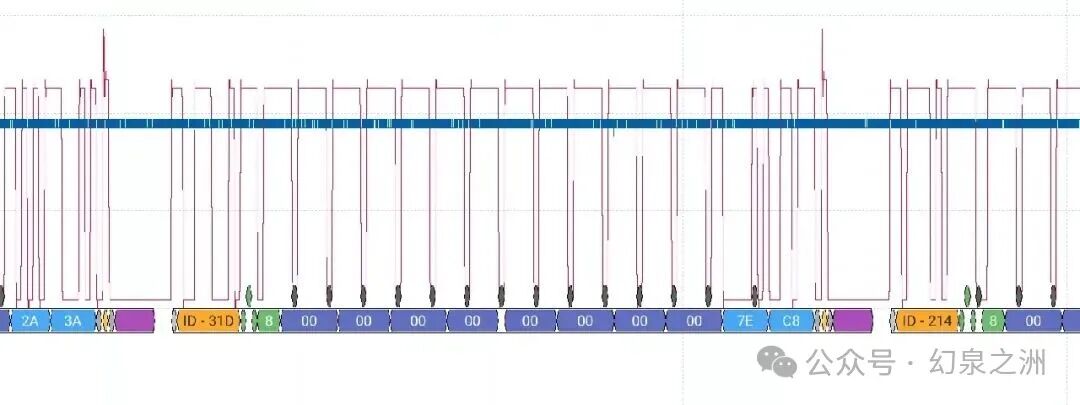

放大看，这玩意儿居然是单线CAN（SWCAN）。

双向通信确认了，攻击面就打开了。接下来是逆向和挖漏洞。

逆向：先拿到固件

搞固件有三个路子：

• 特斯拉官网故障排查页面[2]提供离线更新包，原先有个老版本，现在是最新版
• 特斯拉手机App里嵌了一个旧版
• 车机固件包里也带着Wall Connector固件，我们积攒了好几个版本

Marvell SoC的固件用了自定义二进制格式，下面这个脚本可以解析：

import sys import struct

data = bytearray(open(sys.argv[1], “rb”).read())

header_len = struct.unpack(“”, data[:4])[0]

…

通过静态分析和动态调试，我们定位到固件更新逻辑中的关键校验过程。

降级漏洞：调试Shell埋的雷

设备在启动阶段可以从充电接口进入一种“恢复模式”，允许通过CAN总线与外部通信，执行固件刷写。问题出在版本检查上：它只比较当前固件版本号和待刷入的版本号，却没有做最低版本限制，也没有记录上次更新序号。只要你能讲话，就能给它刷一个更低版本。

低版本固件里还留着没删干净的调试Shell，TCP端口直接暴露。这个Shell里提供memwrite命令，理论上能写任意内存，但单独用它容易导致崩溃——我们怀疑这条命令只在关中断时才安全，TCP Shell访问时中断是开着的。

我们换了一个方向：调试Shell解析命令时有个全局缓冲区溢出。输入的命令行被拆成参数放进16个槽位的全局数组，但对参数个数没做边界检查。从第17个参数起，参数字符串指针会写到数组外。紧挨着的就是注册命令表及其函数指针。通过覆盖命令表入口，我们能劫持执行流。

因为固件没有内存保护（所有区域RWX），执行任意代码非常简单：跳到攻击者可控的输入数据上就行。

利用效果和影响

比赛当天一次成功，整个攻击花了大约18分钟，主要瓶颈在SWCAN总线的低速上面。我们用劫持后的代码控制LED闪烁，作为现场演示的可见载荷。

这种充电桩通常接在家庭、酒店或企业网络里，拿下它相当于在内网插了个钉子，横向移动的机会不小。特斯拉后来的补丁加入了防降级机制，禁止回滚固件，堵住了我们所利用的路径。

说到底，充电桩这类设备的安全防护并不比一台路由器强多少，攻击面还多了一根伸到户外的充电枪线。厂家把调试接口藏在降级版本里，相当于给攻击者留了后门。即便没有PLC硬件，私有协议照样可以被逆向和滥用。在物联网设备里，固件降级限制和最小化调试接口，这两条基本防线比想象中更容易被忽略。

参考资料

[1] https://www.zerodayinitiative.com/blog/2024/12/16/detailing-the-attack-surfaces-of-the-tesla-wall-connector-ev-charger

[2] https://www.tesla.com/support/charging/wall-connector/troubleshooting

[3] https://www.synacktiv.com/en/publications/exploiting-the-tesla-wall-connector-from-its-charge-port-connector
