gbl_root_canoe隐藏BL状态原理分析
高通骁龙8Gen5（内部代号 Sun/Canoe）平台的Android设备获取Root权限需要先解锁Bootloader（BL）。解锁BL后，TEE（Trusted Execution Environment）会将设备永久标记为不可信状态，导致银行类应用、支付应用及完整性检测机制（SafetyNet/Play Integrity）识别到设备已解锁而拒绝运行。
gbl_root_canoe实现BL解锁与TEE状态隐藏、在获得Root权限的前提下，利用GBL（Generic Bootloader）加载机制中的一个行为漏洞，将经过精准二进制修补的ABL（Android Bootloader，即高通UEFI启动应用）注入efisp分区，使设备在启动链的早期就切换到「假回锁」状态，让TEE、内核及Android框架层均认为BL处于已锁状态，从而绕过完整性检测，同时保留通过SuperFastboot进行刷写的能力。
高通ABL启动链基础
在骁龙8Gen5平台上，设备上电后的启动顺序大致如下：
PBL（片上只读）
└──> XBL / SBL（一次性可编程，高度受保护）
└──> ABL（efisp 分区，UEFI 应用层）
└──> Linux Kernel
ABL是整个链条中唯一同时满足「可被刷写替换」与「可访问 Verified Boot 决策逻辑」两个条件的组件。高通将 ABL 以 UEFI Firmware Volume（FV）格式打包，内部包含若干 PE32 格式的 EFI 应用，其中最核心的是LinuxLoader.efi，负责执行 AVB（Android Verified Boot）校验、决定 BootState，并最终引导内核。
ABL的验证由 GBL 负责。GBL 会从 efisp 分区读取并校验 ABL。这里存在一个关键行为：GBL 读取的分区名是通过一个可写的 UTF-16 字符串 "efisp" 指定的。这个字符串位于 ABL 二进制的数据段，可以在 PC 端修改——这就是本方案漏洞利用的起点。
efisp分区名替换
patch_abl_gbl是整个方案中最简洁的一步：
int32_tpatch_abl_gbl(char* buffer, int32_t size) {
char target[] = { 'e',0, 'f',0, 'i',0, 's',0, 'p',0 };
char replacement[] = { 'n',0, 'u',0, 'l',0, 'l',0, 's',0 };
int32_t target_len = sizeof(target);
for (int32_t i = 0; i < size - target_len; ++i) {
if (memcmp(buffer + i, target, target_len) == 0) {
memcpy(buffer + i, replacement, target_len);
return0;
}
}
return-1;
}
这段代码在ABL二进制中扫描 UTF-16 编码的字符串"efisp"，将其就地替换为"nulls"。
作用：修补后的ABL被刷入efisp分区。当这个被修改过的 ABL 在运行时试图按照原来的逻辑从 efisp 分区加载「下一个 EFI」时，它会因找不到名为"nulls" 的分区而静默跳过，从而阻止原始 ABL被递归再次加载，避免了加载链的无限循环。
这一补丁之所以可行，根本原因在于GBL对ABL的完整性校验发生在加载阶段，而不是在ABL运行期间对其自身数据段进行持续校验。一旦GBL完成校验并将控制权移交给被修改的 ABL，后者就能自由运行，包括引导一个与原始执行路径完全不同的自定义EFI载荷。
ABL 二进制的提取：从镜像到 PE32
在对ABL进行修补之前，需要从abl.img（或运行中设备的 abl_a/abl_b 分区）中提取出可操作的 PE32 二进制。这项工作由extractfv完成。
extractfv 实现了一个递归多层扫描器，逻辑如下：
abl.img（原始 flash 镜像）
└── deep_scan()
├── 扫描 MZ 头 → 提取 PE32 文件
├── 扫描 BMP 图片（可选）
├── 扫描 LZMA 压缩块（0x5D 0x00 0x00 魔数）→ 解压后递归 deep_scan()
└── 扫描 EFI Firmware Volume（_FVH 签名）→ 递归进入 FV 解析
其中最关键的是 FV 解析路径。高通 ABL 将核心 LinuxLoader.efi 封装在一个标准 UEFI Firmware Volume 内，该 FV 内部包含若干 FFS（Firmware File System）文件，PE32 节（EFI_SECTION_PE32）可能直接存在，也可能经过 LZMA 压缩封装在 EFI_SECTION_COMPRESSION 中。
extractfv 能够处理所有这些变体：
-
try_lzma_decompress()：使用 liblzma 解压 LZMA 压缩块
-
calc_pe_real_size()：通过解析 PE 头部的节表精确计算真实文件大小，避免提取多余数据
-
parse_pe_info()：识别 ARM64 架构与 EFI_APP/EFI_DRIVER 子系统，用于过滤
默认模式下，extractfv 提取最大的 PE32 文件，输出为 LinuxLoader.efi，这就是后续 ABL 修补的输入。
修补AVB验证绕过
提取出LinuxLoader.efi后，patch_abl工具对其进行一系列精确的二进制修补。所有修补逻辑都在 PatchBuffer()中协调执行，目标是VerifiedBoot.c中的LoadImageAndAuthVB2 函数的编译产物。
整个修补分为以下几个层次。
启动状态锚点定位（补丁3）
int16_t Original[] = {
-1, 0x00, 0x00, 0x34, 0x28, 0x00, 0x80, 0x52,
0x06, 0x00, 0x00, 0x14, 0xE8, -1, 0x40, 0xF9,
0x08, 0x01, 0x40, 0x39, 0x1F, 0x01, 0x00, 0x71,
0xE8, 0x07, 0x9F, 0x1A, 0x08, 0x79, 0x1F, 0x53
};
这是一个包含 8 条 ARM64 指令的字节序列，对应源码中以下逻辑的编译产物：
// VerifiedBoot.c 约 1887 行
if (AllowVerificationError) {
BootState = ORANGE; // CBZ + MOVZ #0x28
} else {
BootState = GREEN; // B + (其他赋值)
}
模式中的 -1 表示该字节是通配符（随编译版本变化的寄存器编号）。匹配到这个模式后：
- 从第一个字节的低 5 位提取锁状态寄存器编号（
lock_register_num） - 记录该模式在文件中的偏移（
anchor_offset） - 对匹配到的
CBZ Wn, <label>指令进行修补：将其目标寄存器替换为 WZR（寄存器 31，零寄存器），使分支永远不成立，从而跳过 ORANGE 路径
这一步是后续所有数据流追踪的基础锚点。
反向数据流追踪（补丁4）
定位到锚点后，find_ldrB_instructio_reverse 从锚点地址向前反向扫描，追踪 lock_register_num 寄存器值的来源：
// 从锚点向前追踪，最多 8 次寄存器-栈溢出弹跳
while (now_offset >= 0) {
DecodedInst d = decode_at(buffer, now_offset);
if (d.type == INST_PACIASP) break; // 遇到函数边界，停止
// 处理 64 位栈溢出：LDR Xt,[SP,#imm] → 追踪对应的 STR
if (d.type == INST_LDR_X_IMM && d.rn == 31 && d.rt == current_target) { ... }
// 处理字节级栈溢出：LDRB Wt,[SP,#imm] → 追踪对应的 STRB
if (d.type == INST_LDRB_IMM && d.rn == 31 && d.rt == current_target) { ... }
// 找到真正的数据来源：LDRB Wt,[Xn,#off]（从全局变量加载）
if (d.type == INST_LDRB_IMM && d.rt == current_target && d.rn != 31) {
// 找到了！触发 source_callback
}
}
找到源头 LDRB Wt, [Xn, #off]（即 AllowVerificationError = IsUnlocked()）后，source_callback 将其改写为：
write_instr(buffer, now_offset, encode_movz_w(current_target, 1));
// 原: LDRB Wt, [Xn, #off] ← 读取 IsUnlocked() 返回值
// 改: MOV Wt, #1 ← 硬编码 AllowVerificationError = TRUE
这一修改的深层含义：AllowVerificationError = TRUE 不仅跳过了 AVB 校验失败时的拒绝启动逻辑，还阻止了 UpdateRollbackIndex 标志被置位。由于回滚版本更新（TZ_UPDATE_ROLLBACK_VERSION）和 TZ 软熔断（TZ_BLOW_SW_FUSE_ID）都只在 UpdateRollbackIndex == TRUE 时执行，这一补丁同时防止了 TZ 对设备的永久性标记。
正向数据流追踪（补丁5）
找到源头后，track_forward_patch_strb 从该源指令向后正向扫描，追踪寄存器值的消费点。追踪引擎使用 LocSet 数据结构维护一个「活跃数据位置集合」，处理寄存器间拷贝、32/64 位栈溢出与重载：
// LocSet 追踪的操作类型：
// - LOC_REG: 当前在某个寄存器中
// - LOC_STK64: 已溢出到栈上（64 位）
// - LOC_STK8: 已溢出到栈上（8 位）
// 当发现 STRB Wt, [Xn, #imm]，且 Wt 在 LocSet 中时：
write_instr(buffer, off, strb_with_reg(d.raw, 31));
// 原: STRB Wt, [Xbase, #off] ← 写入 Data.IsUnlocked = AllowVerificationError
// 改: STRB WZR, [Xbase, #off] ← 强制写入 0
Data.IsUnlocked 是 KMRotAndBootState 结构体的成员，该结构体通过 KeyMasterSetRotAndBootState() 传递给 TEE。TEE 用 IsUnlocked 的值参与 ROT（Root of Trust）摘要计算：
RotDigest = SHA256(PublicKey || IsUnlocked)
如果IsUnlocked = 1 到达 TEE，TEE 的 ROT 与出厂预期不符，会拒绝释放 FBE（File-Based Encryption）数据加密密钥，导致用户数据完全不可访问。补丁 5 强制写入 0，确保 TEE 收到的 ROT 信息与未解锁状态一致，数据分区正常解密。
cmdline状态字符串修补（补丁2）
int32_tpatch_adrl_unlocked_to_locked(char* buffer, int32_t size, uint64_t load_base) {
// 在二进制中定位 ADRP+ADD 指令对序列
// 第一对加载 "unlocked" 字符串地址
// 第二对加载 "locked" 字符串地址
// 第三对加载 "androidboot.vbmeta.device_state" 字符串（确认上下文）
// 将第一对 ADRP+ADD 的目标寄存器改为第二对的寄存器
// 效果：两者都指向 "locked"
uint32_t new_adrp = adrp_with_rd(b0.raw, xa);
uint32_t new_add = add_with_reg(b1.raw, xa);
write_instr(buffer, i, new_adrp);
write_instr(buffer, i + 4, new_add);
}
这一补丁修改内核启动参数中 androidboot.vbmeta.device_state 的值，从 unlocked 改为 locked。Android 框架层（如 Google Play Services、SafetyNet/Play Integrity）通过读取这个属性判断 BL 状态，如果不修改该字符串，即便 TEE 认为设备已锁，Android 层面仍会探测到解锁状态，银行类应用等将无法运行。
定位方式完全依赖编译器保留的字符串：通过 ADRP+ADD 指令对（高通 AARCH64 ABI 下加载页对齐全局地址的标准方式）来找到加载目标字符串的代码位置，无需知道任何固定偏移。
OPPO/OnePlus警告屏去除定制补丁
针对OPPO/一加设备，patch_warning负责去除开机时的「橙色状态」警告界面：
boolpatch_warning(char* buffer, int32_t size, int32_t global_var_offset) {
// 1. 通过字符串 "Orange State\n" 定位警告代码
int32_t warn_off = find_warning_offset(buffer, size, 0);
// 2. 向上搜索控制是否显示警告的 CBZ 指令
for (int32_t i = warn_off - 4; i >= max_search_range; i -= 4) {
if (d.type == INST_CBZ_W) {
// 3. 反向追踪该 CBZ 的判断值来源
find_ldrB_instructio_reverse(buffer, size, i, d.rt, &offset, empty_source_callback);
// 4. 确认来源是锁状态全局变量（与前面记录的 global_var_offset 匹配）
if (offset != global_var_offset) continue;
// 5. 将 CBZ Wt 改为 CBZ WZR（永远不成立，跳过警告显示）
write_instr(buffer, i, change_rt(&d, 31));
}
}
}
关键点在于第4步的确认：只对来源是「锁状态全局变量」的 CBZ 进行修改，不盲目 NOP 掉所有 CBZ，从而避免破坏其他功能逻辑。
ARM64 指令引擎
上述所有修补逻辑都依赖一个轻量级的ARM64指令解码与编码引擎，支持 20+ 种指令类型：
| 指令类别 | 覆盖类型 | | — | — | | 内存访问 | LDRB/STRB（立即数/前索引/后索引）、LDR/STR（32/64 位） | | 寄存器操作 | MOV X/W、MOVZ W | | 地址计算 | ADRP、ADD X（含 LSL#12） | | 条件分支 | CBZ/CBNZ（32/64 位）、B.cond | | 无条件跳转 | B、BL | | 特殊指令 | PACIASP（函数边界标记）、NOP、RET |
所有指令使用统一的 DecodedInst 结构表示，解码采用优先级表（priority table）驱动，避免编码空间重叠带来的歧义。编码辅助函数支持原地修改：
uint32_tadrp_with_rd(uint32_t raw, uint8_t new_rd); // 替换 ADRP 的目标寄存器
uint32_tadd_with_reg(uint32_t raw, uint8_t new_reg); // 替换 ADD 的 Rd 和 Rn
uint32_tstrb_with_reg(uint32_t raw, uint8_t new_rt); // 替换 STRB 的 Rt
uint32_tencode_movz_w(uint8_t rd, uint16_t imm16); // 构造 MOVZ Wd, #imm16
uint32_tchange_rt(DecodedInst* inst, uint8_t new_rt); // 通用 Rt 替换
uint32_tchange_to_b(uint32_t raw); // CBZ/CBNZ 转为无条件 B
自定义SuperFastboot
修补后的ABL在efisp分区加载自身时不再递归加载原始efisp，而是执行项目自带的 LinuxLoader.efi（即 SuperFastboot 载荷）。
ELF注入机制
elf_inject工具将修补后的 ABL.efi 嵌入 loader.elf（SuperFastboot 的未链接 ELF 二进制）中：
// loader.elf 中预留了一个占位符节区
__attribute__((section(".abl_placeholder"), used))
unsignedint dist_ABL_efi_len = 16;
__attribute__((section(".abl_placeholder"), used))
unsignedchar dist_ABL_efi[] = "ABL_PLACEHOLDER!";
elf_inject 扫描 ELF 的节表，找到包含 "ABL_PLACEHOLDER!" 的节区，将其替换为实际的 ABL.efi 数据，同时正确更新节大小、程序头（Phdr）的 FileSiz/MemSiz 字段以及节表偏移（e_shoff），确保输出的 ELF 结构合法。
运行时启动逻辑
LinuxLoader.efi的LinuxLoaderEntry 启动入口实现了以下决策树：
LinuxLoaderEntry()
├── ReadAllowUnlockValue() → 检测 OEM Unlock 开关
│ └── 若未开启（或读取失败）→ 直接加载内嵌的 ABL.efi，普通启动
├── WaitForVolumeDownKey(3000ms) → 等待音量减键
│ ├── 按下音量减 → 进入 SuperFastboot 模式
│ ├── 按下音量加 → 进入 Recovery（扩展功能）
│ └── 超时无输入 → 加载内嵌 ABL.efi，普通启动
└── FastbootInitialize() → 启动 Fastboot 服务
BootEfiImage() 通过标准的 gBS->LoadImage() + gBS->StartImage() UEFI 调用链式启动内嵌的 ABL.efi。这意味着整个引导链实际上是：
GBL → 修补后的 ABL（SuperFastboot 壳）
└──[用户无操作]──> 原始 ABL.efi（内嵌于壳中，继续正常引导）
└──[按音量减]────> Fastboot 服务（SuperFastboot 模式）
SuperFastboot 的关键能力
SuperFastboot 基于高通 QcomModulePkg 的 FastbootLib，在假回锁状态下提供了原生 Fastboot 所不具备的能力：
-
fastboot flashing unlock/
unlock_critical：BL 解锁操作，不触发数据清除 -
fastboot flashing lock：重新锁定 BL，触发数据清除
-
fastboot flash <partition> <file>：全分区刷写
-
fastboot boot xxx.efi：临时启动任意 EFI 文件（无需刷写）
fastboot flashing unlock 不触发数据清除的原因：高通 ABL 在处理解锁命令时会检查当前 BootState。由于此时 ABL 已被修补（BootState=GREEN，IsUnlocked=0），设备表现为已锁状态，执行解锁操作时不满足触发数据清除的条件判断，因此跳过了清除流程。
工具链与构建流程
整个方案由多个独立工具组成，通过 make 驱动的构建系统统一编排：
gbl_root_canoe/
├── submodules/
│ ├── ablfvextractor/ extractfv — ABL 固件卷解包工具（C，依赖 liblzma）
│ ├── patcher/ patch_abl — ABL 二进制修补工具（C，无依赖）
│ ├── elflinker/ elf_inject — ELF 载荷注入工具（C）
│ └── uefi/edk2/ LinuxLoader.efi — SuperFastboot 载荷（UEFI/EDK2）
└── targets/
├── toolkit_linux/ Linux PC 工具包构建目标
├── toolkit_windows/ Windows PC 工具包构建目标（MinGW 交叉编译）
└── magisk_module/ Magisk 模块构建目标（Android NDK 交叉编译）
使用方法
在PC电脑上依次执行：
1. extractfv abl.img -o ./build/
→ 提取 LinuxLoader.efi（ABL 核心 PE32）
2. patch_abl LinuxLoader.efi ABL.efi
→ 执行所有补丁，输出修补后的 ABL.efi
3. elf_inject loader.elf ABL.efi ABL_with_superfastboot.efi
→ 将修补后的 ABL 嵌入 SuperFastboot 壳，输出最终文件
4. fastboot flash efisp ABL_with_superfastboot.efi
→ 刷入 efisp 分区
Magisk模块版本将以上步骤封装为设备端脚本，在已Root的设备上通过Root管理器（KernelSU/Magisk/APatch）直接执行，免去PC操作。
整体效果
方案在几个层面保证了跨设备、跨 ABL 版本的鲁棒性：
字符串锚定而非地址硬编码 所有代码位置均通过编译器保留的字符串常量（"unlocked"、"locked"、"androidboot.vbmeta.device_state"、"Orange State\n"、"Your device has been unlocked"）动态定位。字符串在 ABL 重编译后地址会变化，但内容不会变化，ADRP+ADD 寻址模式也不会变化。
指令模式匹配而非固定字节序列 启动状态锚点（Original[]）使用带通配符的模式而非精确字节序列，通配符覆盖随编译器寄存器分配变化的字段（低 5 位寄存器编号），只匹配控制流结构固定的部分。
数据流追踪适应编译器优化 补丁 4/5 的反向/正向追踪引擎能够跟踪寄存器值经过多层栈溢出（STR Xt,[SP,#imm]/LDR Xt,[SP,#imm]）和字节溢出（STRB Wt,[SP,#imm]/LDRB Wt,[SP,#imm]）之后的最终位置，最多支持 8 次「弹跳」，应对编译器激进优化下的寄存器重用和溢出重排。
函数边界保护 所有追踪都以 PACIASP（ARM 指针认证指令，同时也是高通 ABL 中标记函数入口的约定）作为硬性停止条件，防止追踪越过函数边界误改其他函数的代码。
分级失败处理 补丁分为「关键」（失败则中止并返回 false）、「重要但非关键」（失败打印警告继续）、「可选」（失败静默忽略）三个级别。这确保了在 cmdline 字符串补丁失败的 ABL 版本上，设备仍能正常启动，只是状态字符串暴露，不会因补丁失败导致砖机。

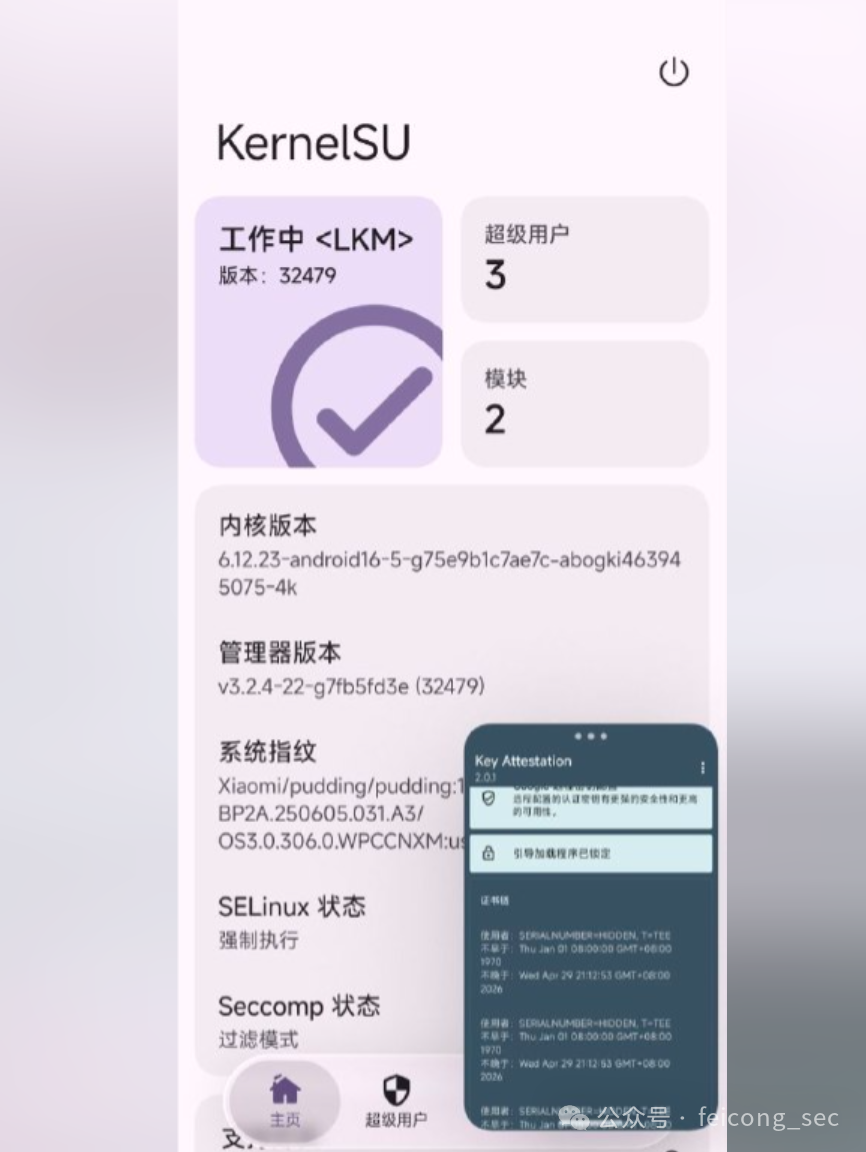

经过以上所有补丁和载荷注入后，设备的状态：
| 项目 | 状态 |
| — | — |
| TEE BootState | GREEN（已锁，TEE 正常释放 FBE 密钥） |
| androidboot.vbmeta.device_state | locked |
| 用户数据 | 完整可访问 |
| SafetyNet / Play Integrity | 基础级别通过（取决于设备其他因素） |
| Fastboot 能力 | 完整，含解锁/锁定/刷写/临时启动 |
| OTA 兼容性 | 需 OTA 前降级 ABL 版本，或模块脚本自动处理 |
| BL 解锁状态 | 维持未解锁（物理意义上），或可通过 SuperFastboot 二次解锁 |
本方案的本质是：在 GBL 校验之后、内核启动之前的 UEFI 空间内，通过精确的二进制修补让 ABL 的安全状态决策输出与未解锁状态保持一致，从而在不触碰 xBL 及 TEE 的前提下，实现了对 AVB 和设备状态上报机制的完全控制。
当然，这种补丁方式已经有了更优雅的升级版本，基于GBL启动链Hook技术勾住每一个需要补丁的地方，动态补丁兼容性更好。
具体细节与使用方法点击阅读原文下载：高通8Gen5的gbl解锁隐藏技术实现原理分析.pdf
