HCIE硬核进阶：用华为NE40E部署EVPN VPLS over SRv6超级大二层

原创

衡水铁头哥 衡水铁头哥

铁军哥

2026年6月30日 07:42 北京

在小说阅读器读本章

去阅读

前言

点到点专线不够用？如何把全网变成一台“超级交换机”？本文带你实战华为NE40E EVPN VPLS over SRv6，全景剖析BUM流量头端复制与双表机制，揭秘Type-2/3路由与MAC漫游，破解华为BGP EVPN路由表导入的RT匹配玄机，手把手拉起一张跨域大二层，速来抄作业！

单丝不成线，独木不成林。

书接上文（告别跨域拉光纤！手把手带你在SRv6骨干网上拉一条二层专线），我们知道在SRv6 L2VPN网络中（跨越地域的大二层怎么通？用一个218字节报文带你看透SRv6 L2VPN转发真相），有两种最常见的EVPN二层业务模型VPWS和VPLS。

我们上次介绍的VPWS，定位是点到点的二层专线。在这种模式下，PE设备不学习远端或本地的MAC地址，也不进行MAC表查找，所有从接入侧收到的以太网帧，都会被无脑打上远端PE设备的隧道封装并直接发送过去。观察设备路由信息，压根不会产生Type-2/Type-3的EVPN路由，只有Type-1路由来协商服务标签。这种单聊模式虽然转发效率极高，但如果客户的需求升级了呢？

假设客户有五个、十个甚至几十个数据中心，他们想要的是一个能跨越千山万水的大群聊——也就是多点到多点的二层互通。此时，VPWS 就显得捉襟见肘了。

这时候，就轮到EVPN二层业务的终极杀器VPLS登场了！VPLS的定位就是多点到多点的二层网络，类似于在运营商骨干网上拉了一个大二层交换机。更适合跨域大二层互通、虚拟机热迁移等复杂场景，我们今天来一起学习一下。

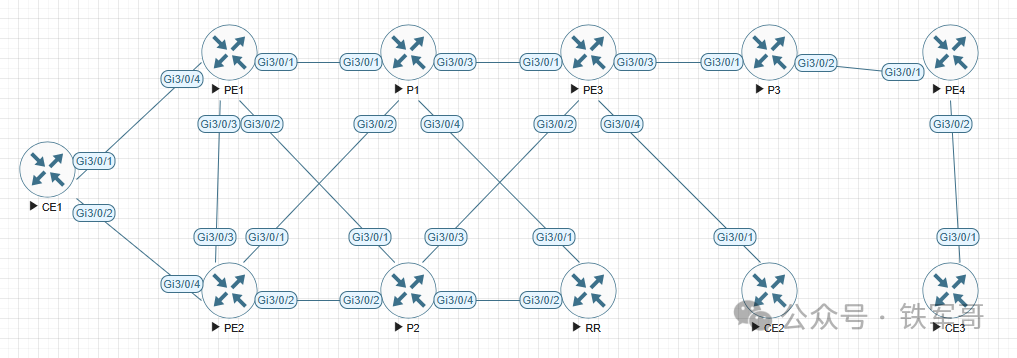

我们沿用之前的黄金网络拓扑，并将配置回滚到了刚分配完SRv6 Locator的状态（华为的Save命令你真的懂吗？实战深扒VRP8配置保存的千层套路）。

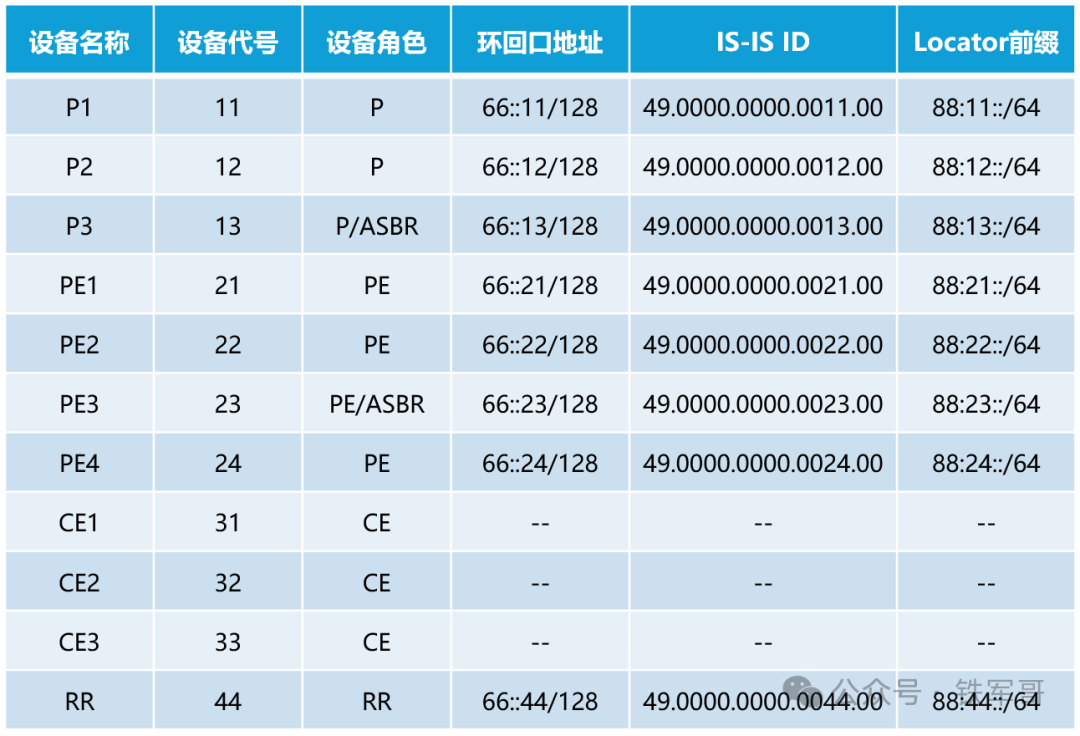

拓扑中一共部署了11台华为NE40E设备，各设备的名称、角色等基础网络配置如下表所示：

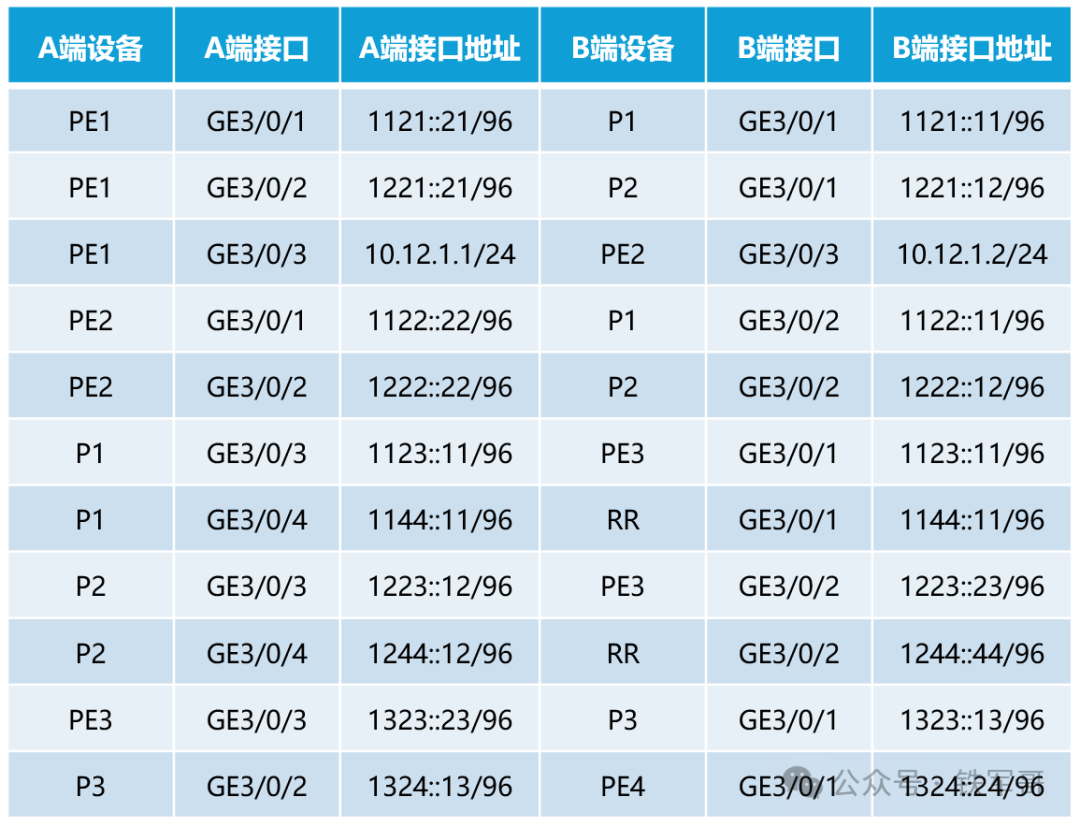

骨干网设备之间的完整接口互联表信息如下：

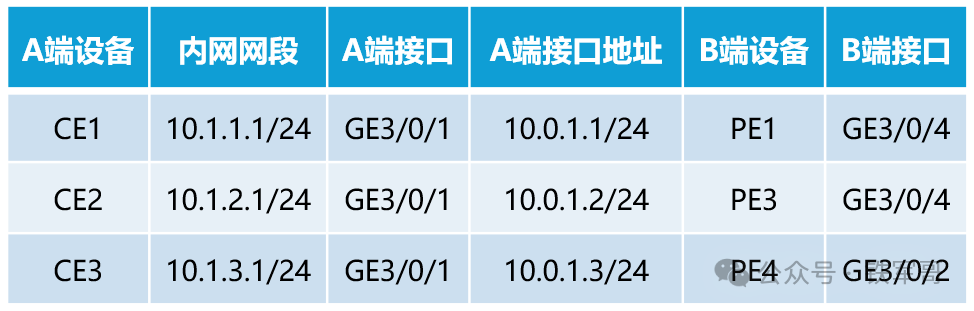

CE设备的接入信息如下：

在真实业务场景中，PE设备必须通过MAC地址学习来决定报文的转发路径，并通过BGP EVPN的Type 2路由发布这些信息。随着接入节点CE设备的增加，如果要在骨干网维持BGP EVPN的全互联，将导致控制平面配置呈指数级爆炸。
