【趣味分享】基于ESP32开发板+小智AI的AI语音控制小车配置保姆级教程（源码链接在文章末尾）

原创

SkyAsh SkyAsh

云淡纤尘

2026年7月6日 19:48 山东

在小说阅读器读本章

去阅读

别看题目花里胡哨，其实就是改一下小智AI的配置文件加入电驱控制代码，再加一些控制的方法代码

首先硬件清单如下

开发板模块：

• ESP32-S3-CAM开发板（CH340驱动）
• 面包板400孔×2
• 140跳线盒装×1
• INMP411麦克风×1
• MAX98357音频×1
• 扬声器×1

底盘模块

• L298N电驱模块×1（红板）

• 18650锂电池尖头3.7V×2＋充电器

• 18650电池盒带开关线 串联

• 杜邦线 6P 20CM 公对母

• 杜邦线公对公若干条

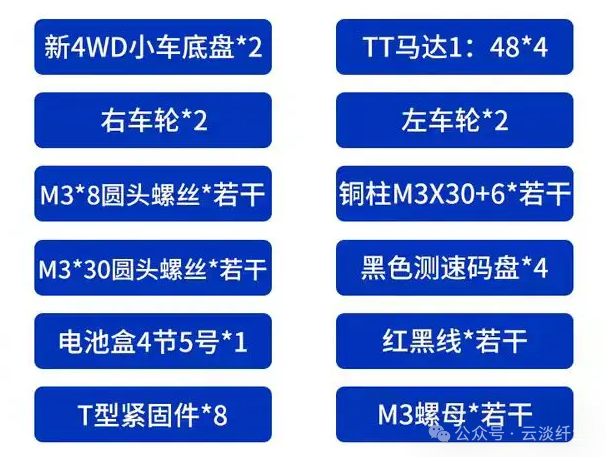

• 4WD双层小车底盘套件（如图所示，淘宝直接买成套）建议直接上麦姆轮，我买的这个是因为买错了，这个轮只能前进后退

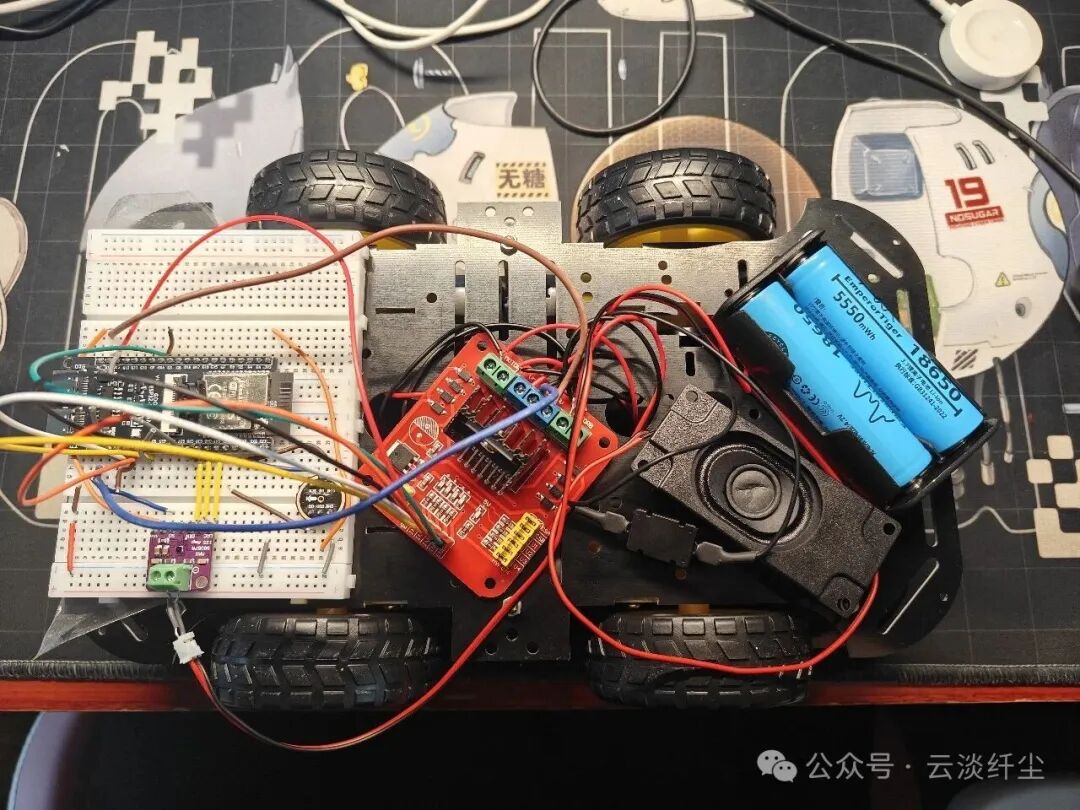

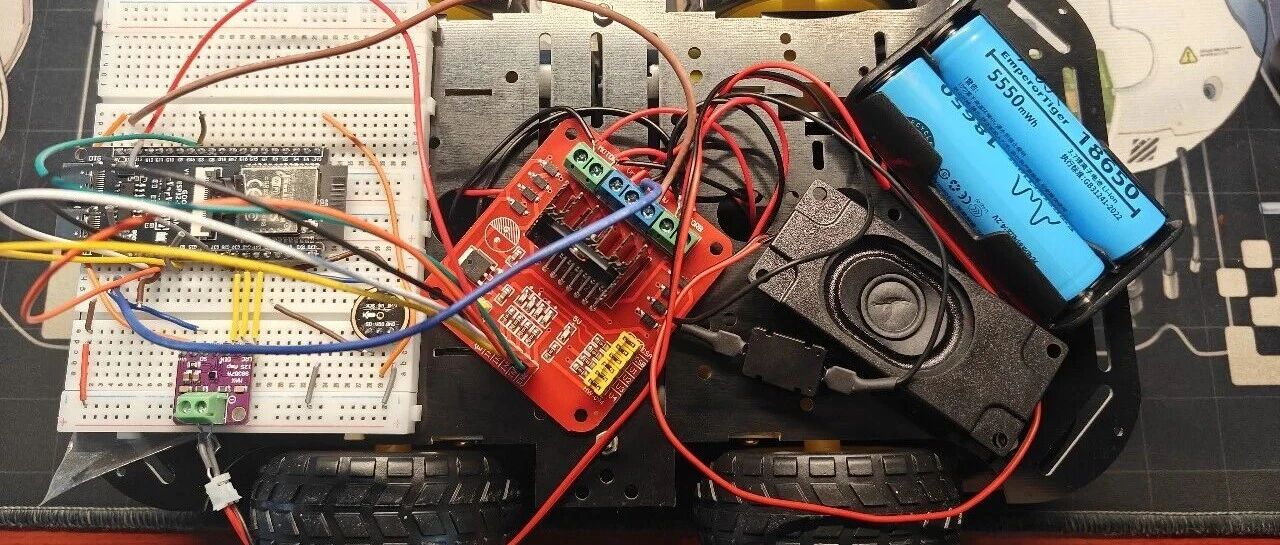

成品图（很乱且巨乱）

513f9bafd1838bb7252648494e97f19f

接线方案如下

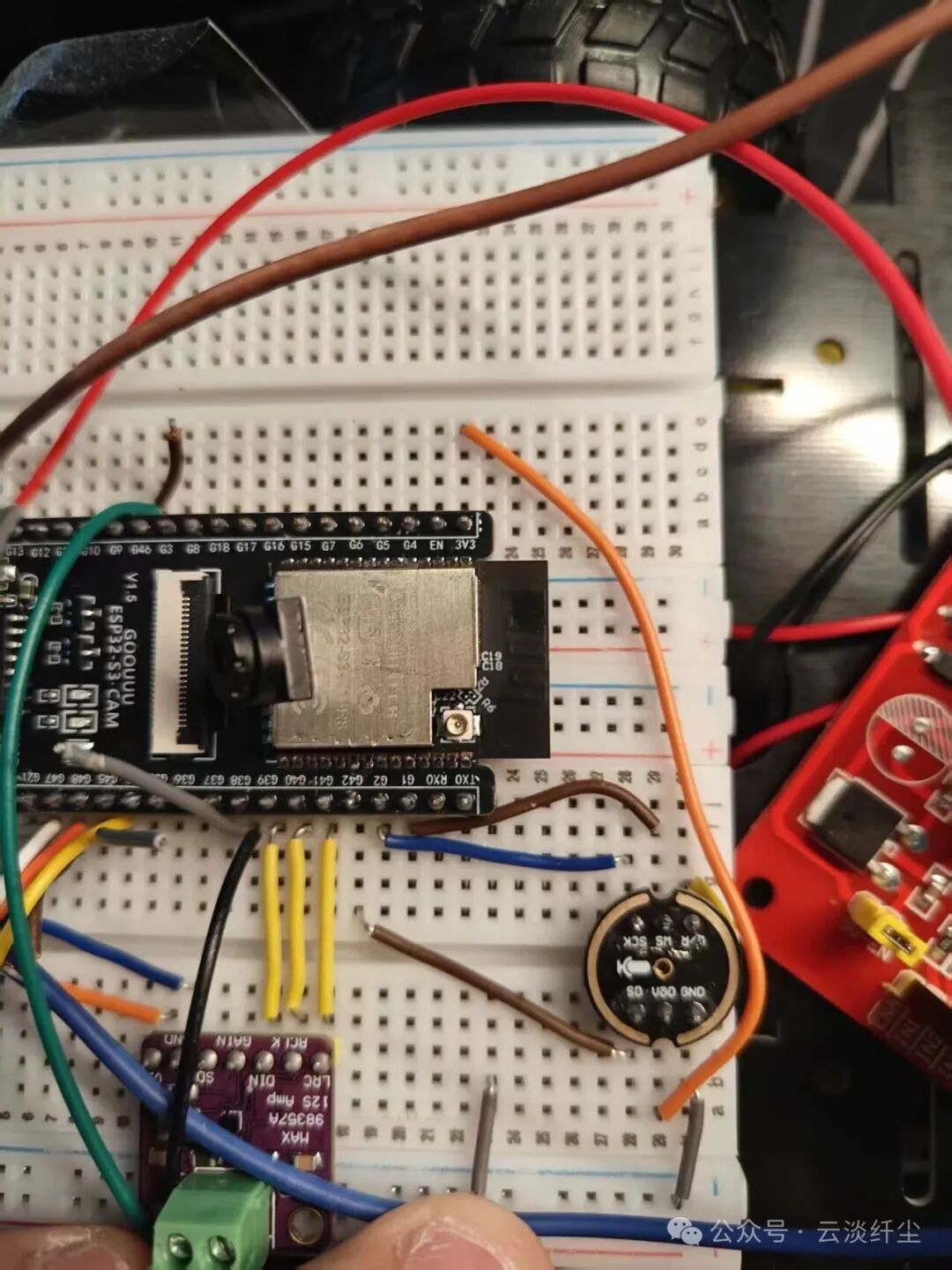

🎤 I2S麦克风 (6根线)

| 麦克风针脚 | GPIO编号 | 说明 | | — | — | — | | VDD | 3.3V引脚 | 电源 | | GND | 短接L/R | 地线 | | SCK | GPIO 2 | 时钟（BLK） | | WS | GPIO1 | 字选择（LRCK） | | SD | GPIO 42 | 数据输出 | | L/R | 短接麦克风GND | 左右声道选择 |

图如下：

e44c07c4ce159f51283858e0f228ccb1

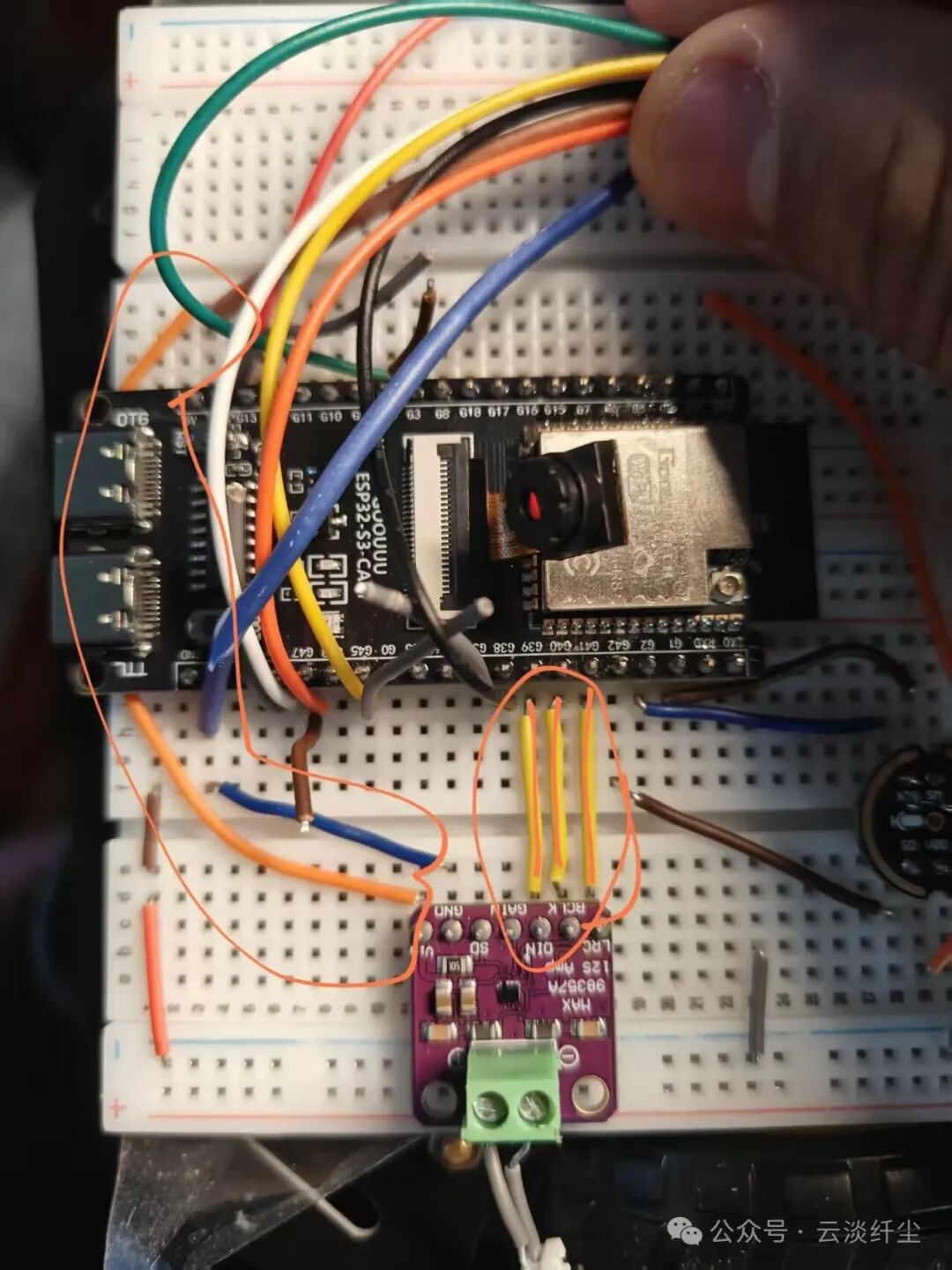

🔊 MAX98357A功放+喇叭 (7根线)

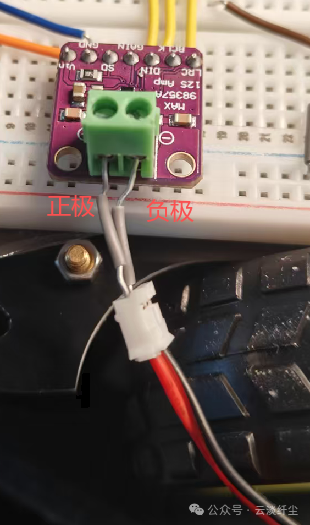

| MAX98357A针脚 | GPIO编号 | 说明 | | — | — | — | | VIN | 5V 引脚 | 电源 | | GND | GND引脚 | 地线 | | DIN | GPIO 39 | 数据输入 | | BLCK | GPIO 40 | 位时钟 | | LRC | GPIO 41 | 字选择 | | Gain | 不接线 | 默认9dB增益 | | 喇叭+ | 功放+（此处不是接GPIO） | 喇叭正极 | | 喇叭- | 功放-（此处不是接GPIO） | 喇叭负极 |

图如下：

5feb67ed4ca7327d7ce6453dc50a3da0

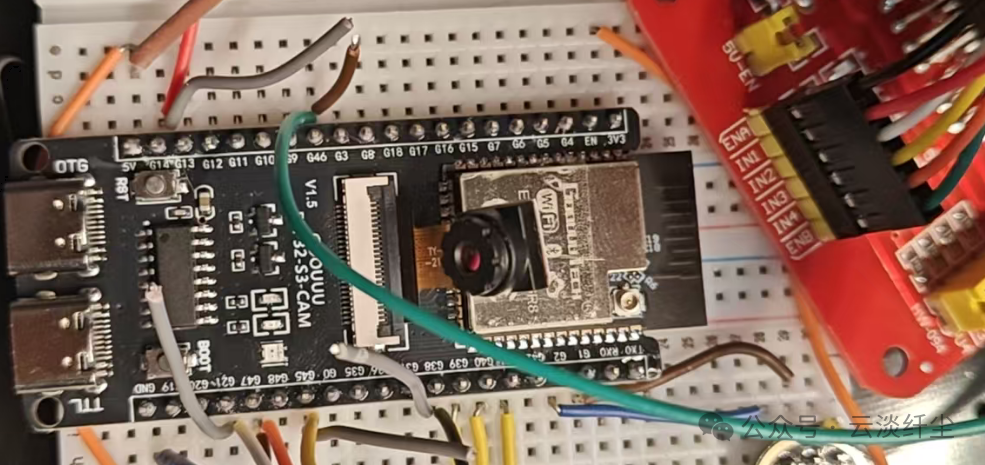

⚙️ L298N电机驱动+4个TT电机 (17根线)

| L298N针脚 | GPIO编号 | 功能 | | — | — | — | | ENA | GPIO 38 | 左侧电机方向控制1 | | IN1 | GPIO 14 | 左侧电机方向控制2 | | IN2 | GPIO 21 | 左侧电机PWM调速 | | IN3 | GPIO 45 | 右侧电机方向控制1 | | IN4 | GPIO 47 | 右侧电机方向控制2 | | ENB | GPIO 46 | 右侧电机PWM调速 |

图如下：（如果杜邦线母头太小，可以用一个跳线顶进去就能接上，图离就是这么接的）


L298N电源 (3根线)

| L298N接口 | 连接到 | 说明 | | — | — | — | | VMS | 7.4V锂电池盒正极 | 供电 | | GND | 开发板GND阵脚 + 7.4V锂电池盒负极 | 接地 | | 5V | 开发板5V阵脚 | 给开发板供电，可以不依赖外部电源 |

L298N电机输出 (8根线,4个电机并联)

此处我的电机左侧两个电机和右侧两个电机方向相对，只有这种情况是下面的接法

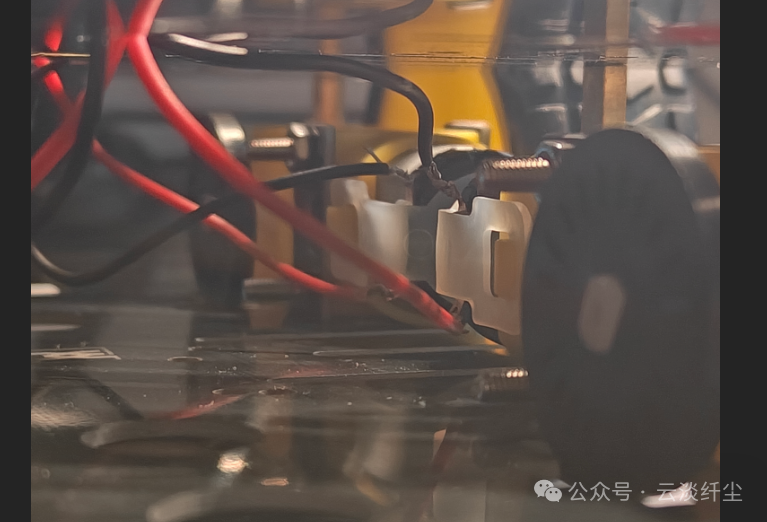

首先电机中的接线都是红线接下面的铜孔，黑线接上上面的铜孔，如图所示


| L298N输出 | 连接 | | — | — | | MOTORA-1 | 右前黑线+右后红线 | | MOTORA-2 | 右前红线+右后黑线 | | MOTORB-1 | 左前黑线+左后红线 | | MOTORB-2 | 左前红线+左后黑线 |

以上是物理层面的配置，下面是在软件的配置

软件

改的有点多，懒得每个都列出来了，直接放网盘了

公众号后台输入

AI语音小车

自动发送

另外，这个项目需要用VScode的ESP-IDF插件进行编译和烧录，有需要的可以上CSDN寻找教程，或等待我后续出教程
