01

SecOC模块介绍

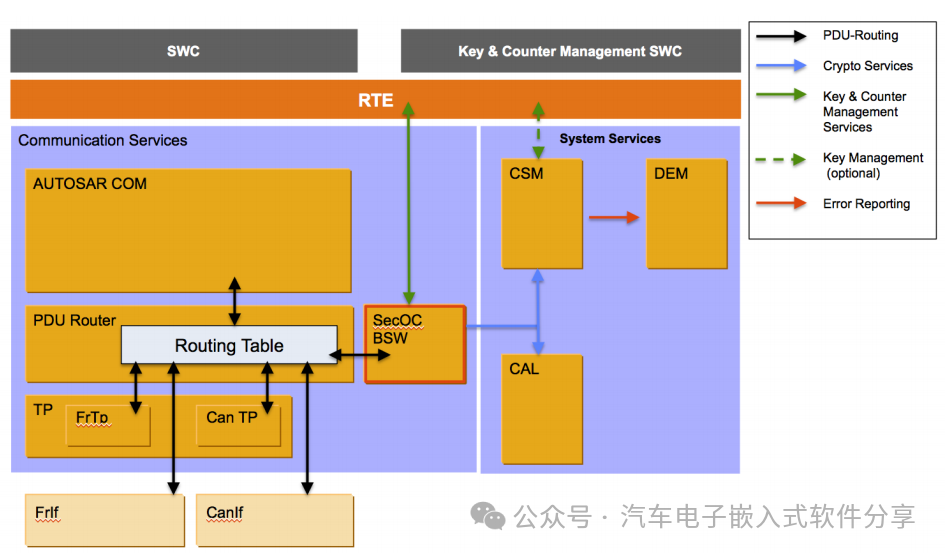

Integration of the SecOC BSW

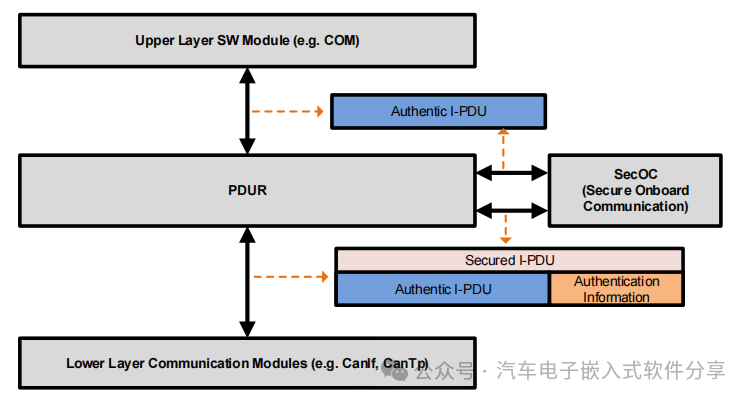

Transformation of an Authentic I-PDU in a Secured I-PDU by SecOC

从图上可以看出SecOC模块与PduR模块进行报文信息交互，同时调用CSM模块进行加解密。

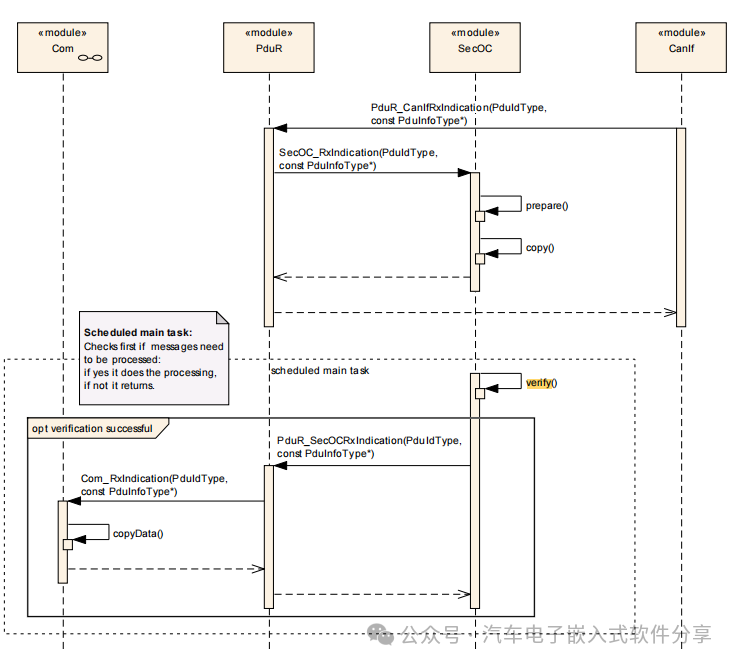

1.1数据流分析

1.1.1数据接收

以CanIf接收为例，CanIf收到报文后，调用PduR_CanIfRxIndication通知到PduR,PduR随后调用SecOC_RxIndication将原始数据传给SecOC模块，当SecOC模块校验完成后，将校验结果和处理过后的数据再次传递给PduR模块。

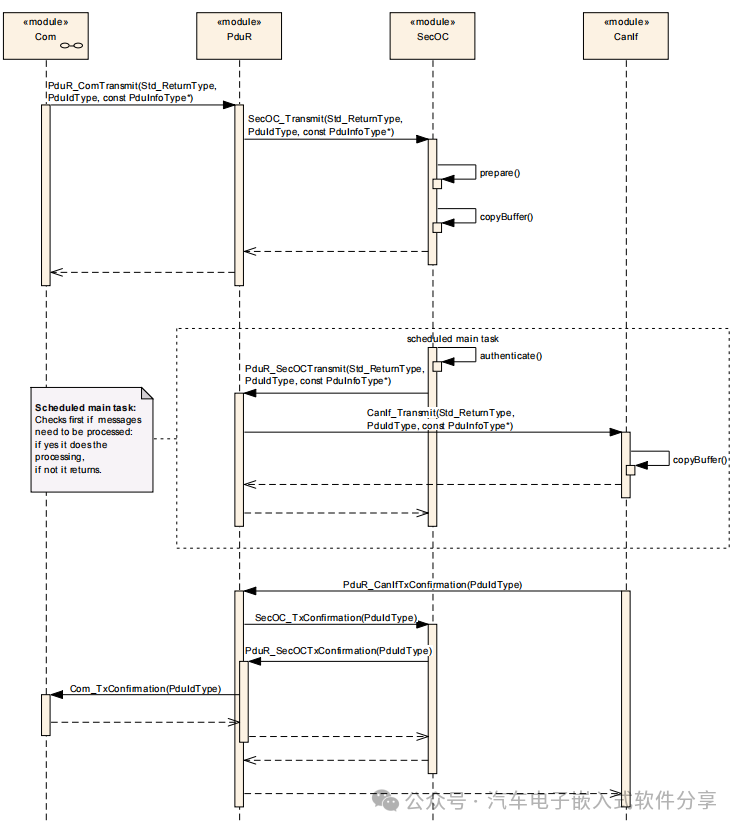

1.1.2数据发送

以CanIf发送为例，Com模块调用PduR_ComTransmit准备发送报文，然后PduR模块通过SecOC_Transmit对需要发送的数据进行处理，然后通过调用PduR_SecOCTransmit将处理后的数据发送给PduR模块，这个时候PduR模块就可以通过CanIf_Transmit将数据发送出去了。

02

Pdu组成

上面我们说过，SecOC模块会对数据进行认证+Counter，因此其Pdu内容的组成肯定与普通报文不同。

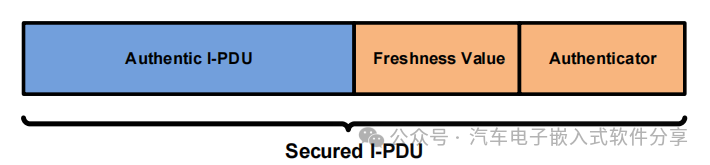

Secured I-PDU contents

从上图可以看出Pdu的内容由原数据+新鲜值+认证信息(如MAC)组成。

2.1 新鲜值(Freshness Value)

2.1.1 新鲜值的介绍

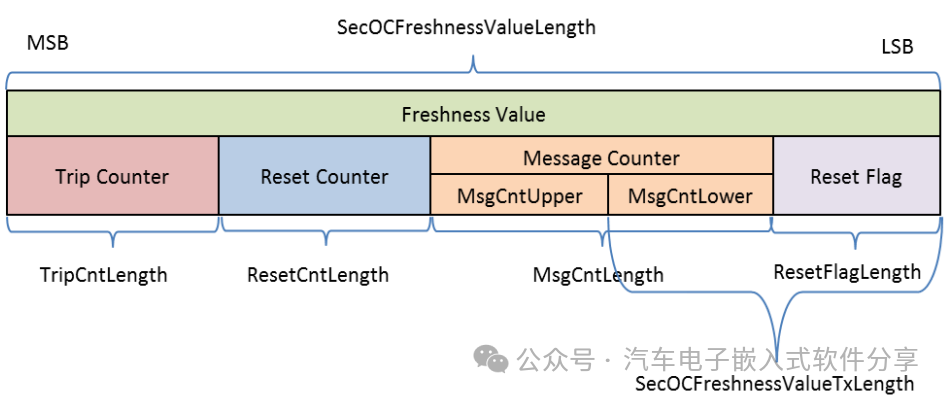

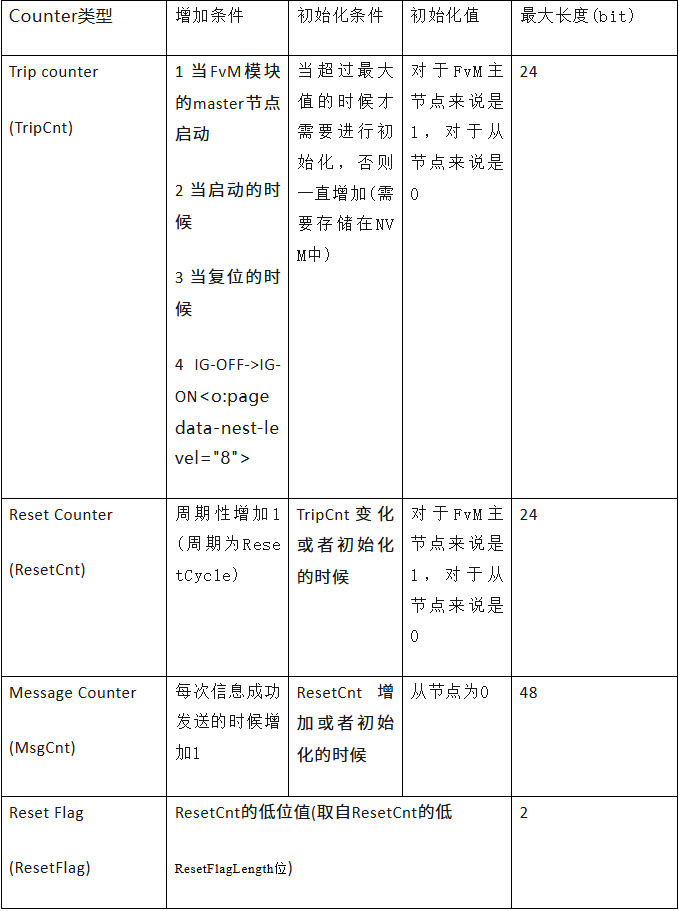

由上图可以看出新鲜值由：trip counter、reset counter、message counter、reset flag组成，各个部分的含义如下所示。

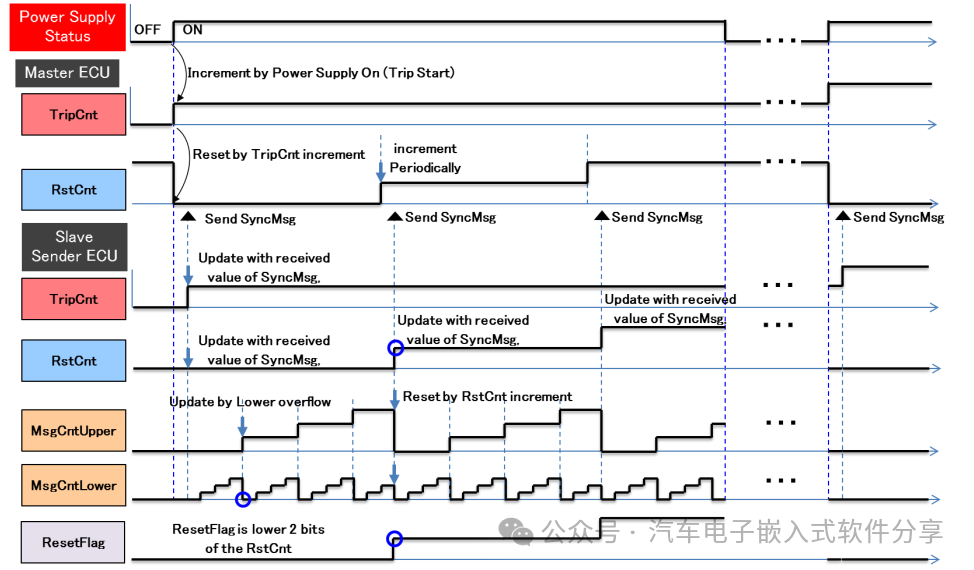

Behavior example of freshness value (TripCnt, RstCnt, MsgCnt, ResetFlag)

对于主节点来说

1. 在上电的时候TripCnt增加了1，随后本次上电周期保持不变;
2. ResetCnt在TripCnt增加的时候复位，然后周期性增加

对于从节点而言

1. TripCnt在接收到同步报文后发生变化，其值同步到和主节点保持一致，随后本次上电周期保持不变;
2. ResetCnt在每次收到同步报文时都同步到和主节点保持一致。
3. MsgCnt在每次成功发送报文后增加，同时在RstCnt增加的时候清零。

2.2 同步报文

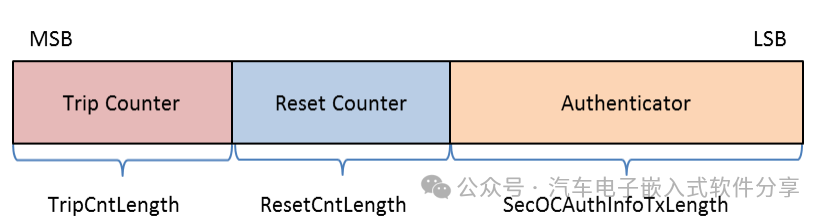

Format of the synchronization message (TripResetSyncMsg)

同步报文也是需要添加认证信息的。

2.2.1 主节点的处理

主节点上电后从NVM中读取到上次的值作为TripCnt初始值,同时设置ResetCnt为1.当TripCnt增加的时候，FvM模块会调用NvM模块将变化后的TripCnt存储到EE。

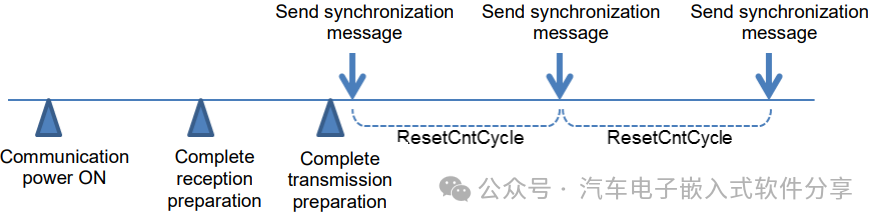

Transmission Timing of Synchronization Message

2.2.2 从节点的处理

从节点上电后也通过NvM模块读取上一次的TripCnt值作为初始值。当接收到同步报文后，需要进行对同步报文中的新鲜值的数值的大小进行校验，校验通过后，再进行信息安全校验，校验通过后更新从节点的值。关于数值大小校验一般是如下几个条件(具体项目参照不同的OEM的需求)：

• 同步报文中主节点的TripCnt值大于从节点的TripCnt值，此时校验通过;
• 如果条件1不满足，那么需要满足从节点的TripCnt和同步报文中的TripCCnt的偏差在一定范围内，那么认为也是校验通过的。

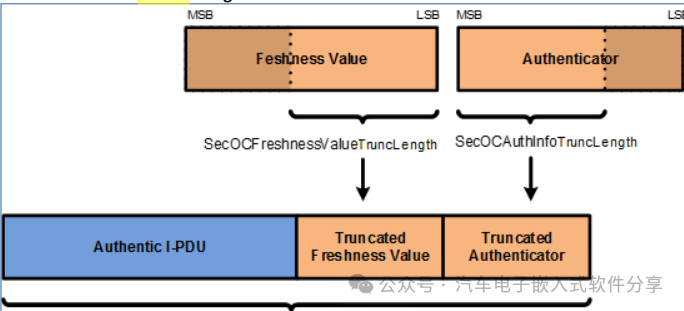

2.3 实际报文中对于新鲜值的裁剪

由于新鲜值和MAC都很长，而目前常用的CANFD最多也只能传输64个字节，因此为了提高数据的传输效率，需要对新鲜值和MAC值进行截断填充到报文中，具体报文的的定义跟随项目定义。

2.4 同步报文的发送时机

如上所述，主节点在上电初始化后就要尽快发出第一帧同步报文，然后周期性发送报文。但是假如从节点由于如busoff等掉线后又重新恢复了，此时怎么办呢？它要一直等着主节点发送同步报文么？当然不是，一般当从节点启动后(具体看整车厂要求)，如果在给定时间时间内没有收到同步报文，那么就要主动发送同步请求报文。当其从busoff恢复后，也是同样的道理。同步请求的报文一般是不需要加密的，具体可参见各个项目的要求。

来源：汽车电子嵌入式软件分享
