35元，软硬件全开源，大神带你手搓触屏 MP3 音乐播放器，ESP32主控、蓝牙传输、可插拔电池无限续航

原创

~ ~

IoT物联网技术

2026年9月17日 08:21 北京

在小说阅读器读本章

去阅读

在公众号小说中沉浸阅读

ESP32主控，蓝牙传输、可插拔电池

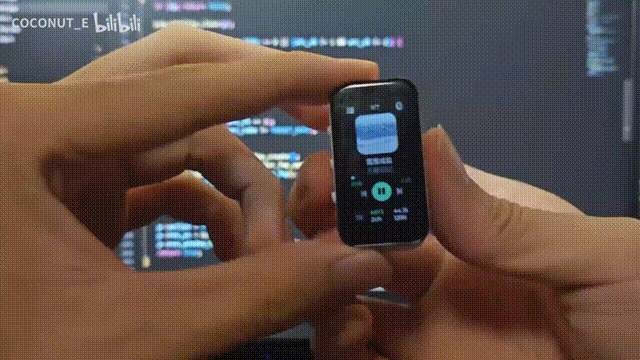

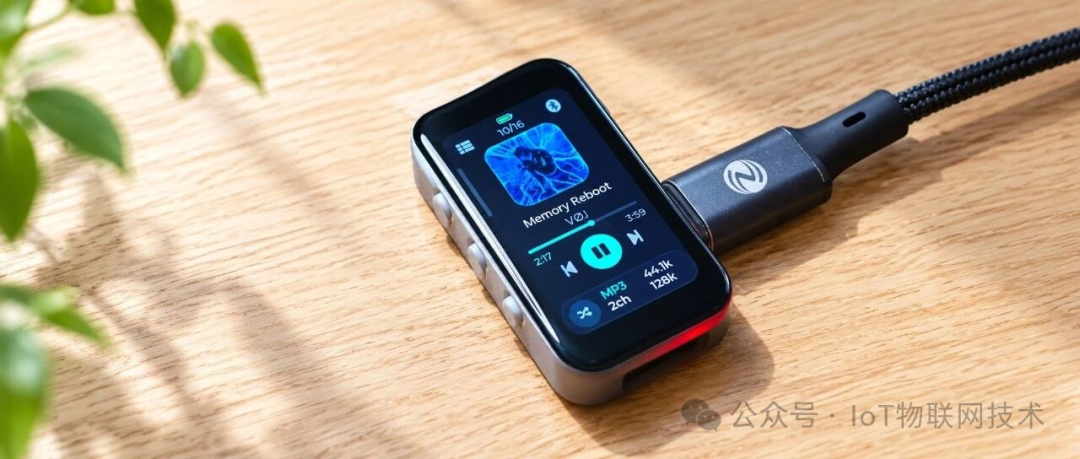

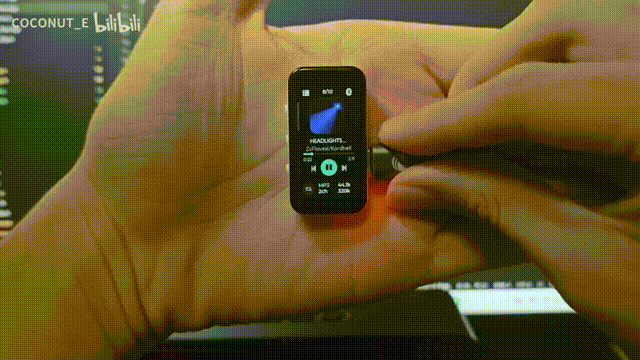

今天，飞哥给大家推荐一款基于乐鑫ESP32-S3主控的国产开源MP3音乐播放器，带有触摸感应172×320像素全彩 LCD屏，支持 MP3/FLAC/WAV 播放与蓝牙 A2DP 无线输出，仅 2.2cm 宽 × 4.2cm 长 × 8mm 厚，采用滑块式可插拔电池设计，电池像推卡片一样滑入滑出，随时可更换，无限续航！

• 音频解码：MP3 / FLAC / WAV，最高支持 48kHz / 16bit / 320kbps
• 蓝牙输出：支持连接蓝牙耳机/音响，经典蓝牙 A2DP 无线播放，支持设备扫描与一键连接
• 耳机控制：通过 AVRCP 在耳机上直接播放/暂停/上一曲/下一曲/音量 ±
• 文件浏览：MicroSD 音乐库，按目录分组，支持热插拔检测与自动扫描缓存
• 专辑封面：自动解析 MP3/FLAC 内嵌封面并显示

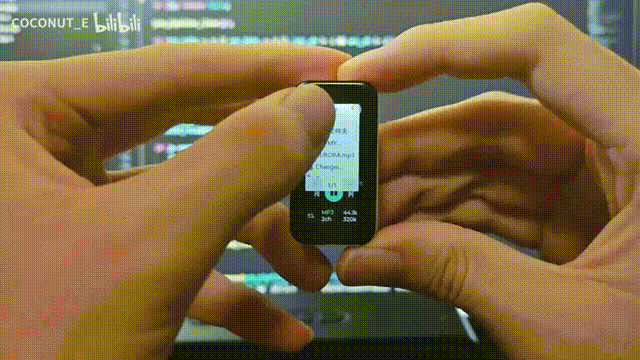

• 播放模式：支持顺序/单曲循环/随机播放音乐；音乐播放页+耳机能控制播放/暂停/上一曲/下一曲，支持上次播放歌曲掉电保存，支持通过自带屏幕浏览歌曲文件夹，并点击歌曲播放
• 设置持久化：音量、亮度、上次播放歌曲、播放模式掉电保存
• 系统监视：实时显示电池电压与 CPU 温度
• 电源管理：背光渐变、一键息屏蓝牙保持连接、深度睡眠
• 串口控制台：内置命令可直接操作扫描/连接/播放/调试

工作原理

播放器整机由单节 3.7V 锂电池供电，启动后ESP32主控从MicroSD卡读取并解码音乐，再通过自带的 Bluetooth Classic A2DP将音频无线发送至蓝牙耳机，你可以通过彩屏触摸UI和按键交互。

软件架构

基于乐鑫 ESP-IDF 框架 FreeRTOS系统，按功能域拆分为多个独立任务，任务间通过队列解耦

• 蓝牙任务：A2DP / AVRCP 协议栈、设备扫描与连接管理
• 音频任务：解码 MP3/FLAC/WAV 音频→ 定点重采样 → 推流
• UI 交互任务：LVGL 图形界面与交互
• 封面解码任务：独立解码内嵌专辑封面，不阻塞播放
• 系统监视任务：SD 卡管理、电池电压 / CPU 温度采样

启动流程做了专门优化：bootloader 阶段即完成 LCD 硬件上电时序，把开机黑屏时间压缩到最短。

目录结构

• main/audio/ 解码器与定点重采样
• main/bt/ 蓝牙 A2DP
• main/ui/ LVGL 界面
• main/power/ 电源管理
• main/storage/ SD 卡与音乐扫描
• main/drivers/ 显示屏驱动
• main/app/ 设置持久化与串口控制台

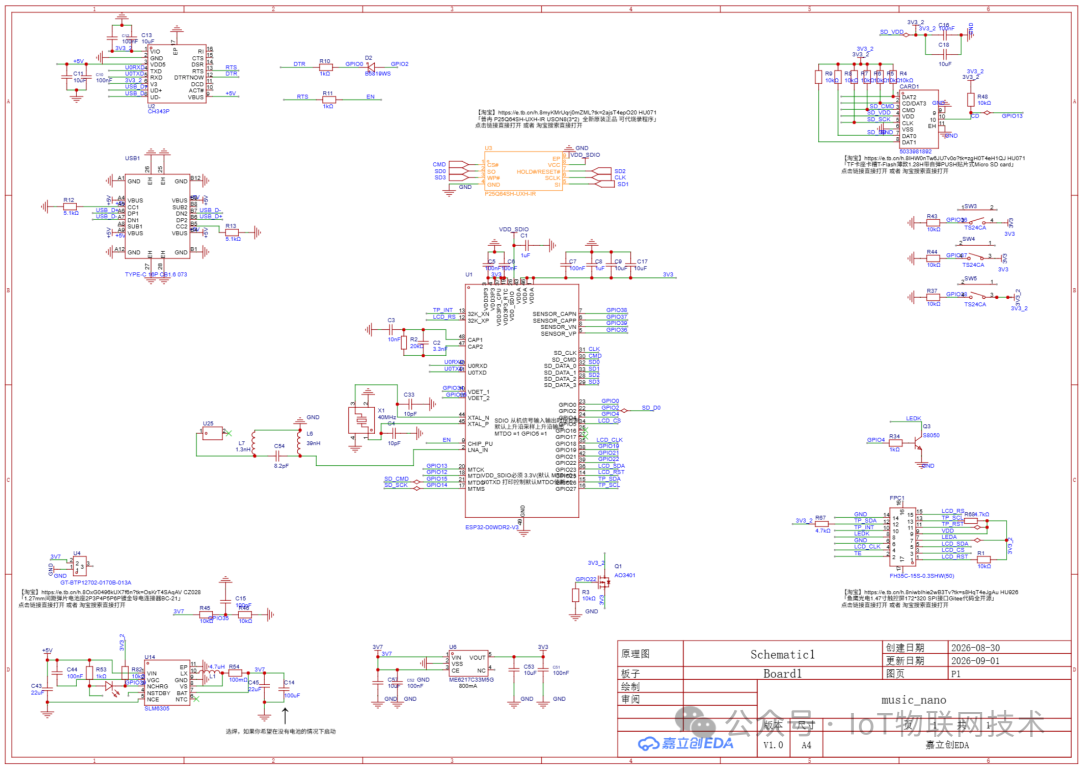

原理图

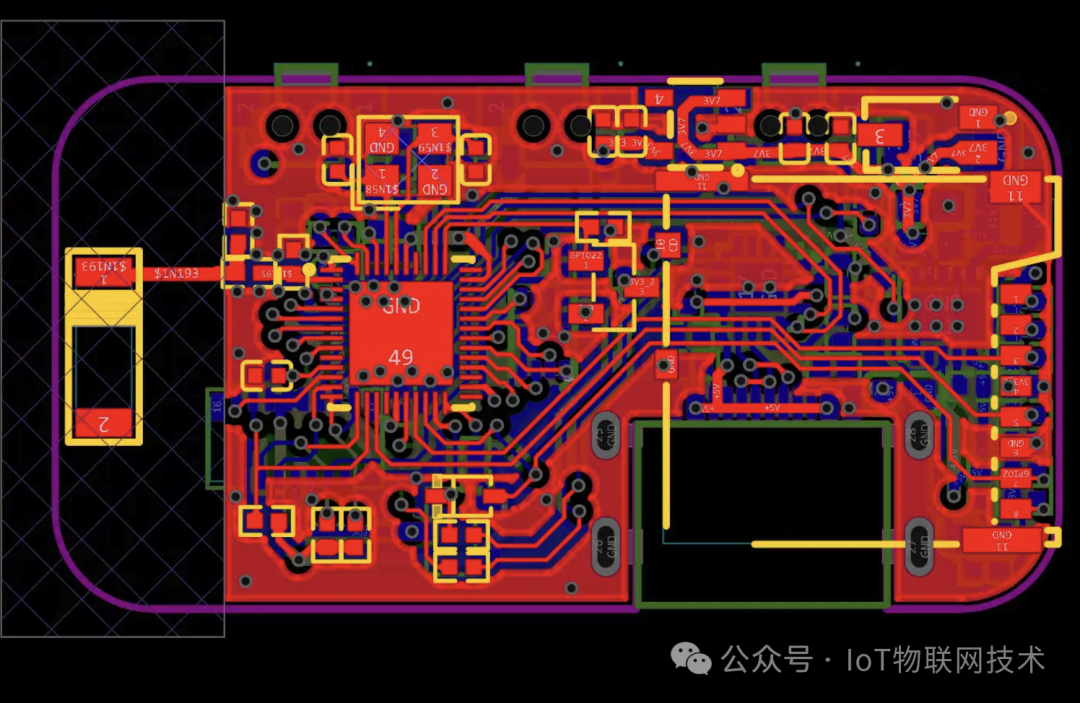

PCB板

这款MP3音乐播放器的相关硬件都可以在淘宝采购，还不赶快下单，手搓一个嵌入式大神同款播放器，无论健身房撸铁、户外跑步、通勤路上你都可以带上它，瞬间远离嘈杂的环境，享受你的音乐世界！

请移步开源项目:

https://oshwhub.com/coconet/project_bxhxmpkd
