免费开源，工业物联网 SCADA 引擎平台，1000万行数据秒级渲染、实时遥测、40+可视化控件
原创
~ ~
IoT物联网技术
2026年9月22日 19:54 北京
在小说阅读器读本章
去阅读
在公众号小说中沉浸阅读
千万行数据秒级渲染，40多种可视化控件
ForgeSCADA是一套基于微软.NET 框架的开源企业级工业自动化 UI 组件与 SCADA 运行时引擎，采用纯 C# 编写，支持 WinForms、WPF组件，解决了传统工业桌面控件常见的句柄严重泄漏、垃圾回收停顿以及屏幕闪烁等问题，针对工业高频场景进行了工程化设计，零分配渲染、单 HWND 架构、DIBSection 双缓冲引擎，能够以 60 FPS 的帧率渲染数百万行数据与实时遥测信息，同时拥有 40多种工业场景可视化控件，如ZeroGrid、PivotGrid、仪表盘、泵、阀门、3D 储罐等，协助开发者快速搭建 SCADA 应用。
- 严格零分配（Zero-Alloc）：借助 Span
、ArrayPool 以及非托管 DIBSection 内存缓冲区，热渲染循环产生的 GC 垃圾为 0 字节。 - 单 HWND 架构：复合控件仅占用 1 个 Win32 窗口句柄，彻底消除操作系统句柄耗尽导致的崩溃（1 万句柄上限）及窗口闪烁问题。
- Win32 内存 DC DIBSection 引擎：采用非托管离屏双缓冲，配合零拷贝 BitBlt 呈现（在远程桌面和虚拟机环境下同样 100% 稳定可靠）。
- 企业级双运行时支持：完整原生兼容 .NET Framework 4.6.2 与现代 .NET 8.0 / 9.0。
- 统一主题引擎：所有控件均可即时响应式切换 曜石深色模式（#12151C）与 清爽浅色模式。
- 集中式 60 FPS 时钟（ZeroAnimationClock）：全局单一节拍器，ISA-18.2 闪烁相位同步，杜绝定时器分散问题。
三大核心模块
- ZeroUI.Core：高频遥测三重缓冲、TagEngine v2、PackML 状态机、OEE 指标
- ZeroUI.WinForms：1000 万行以上虚拟表格、40+ SCADA/HMI 控件、曜石深色主题、DIBSection 引擎
- ZeroUI.Wpf：零分配 WPF 虚拟大数据表格与响应式工业主题样式

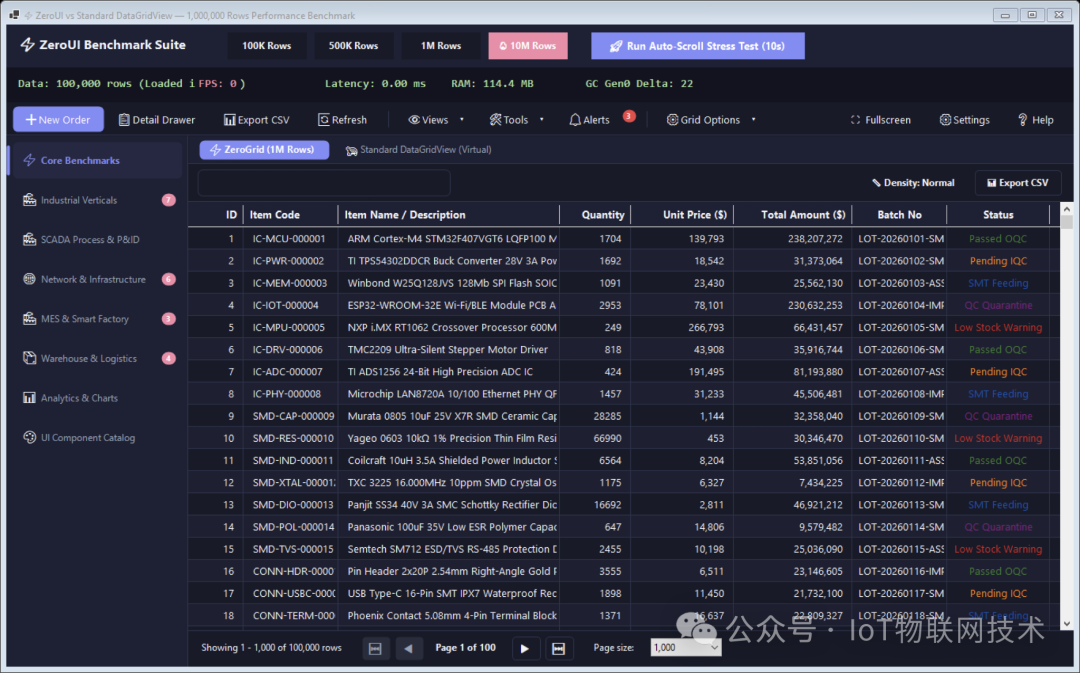

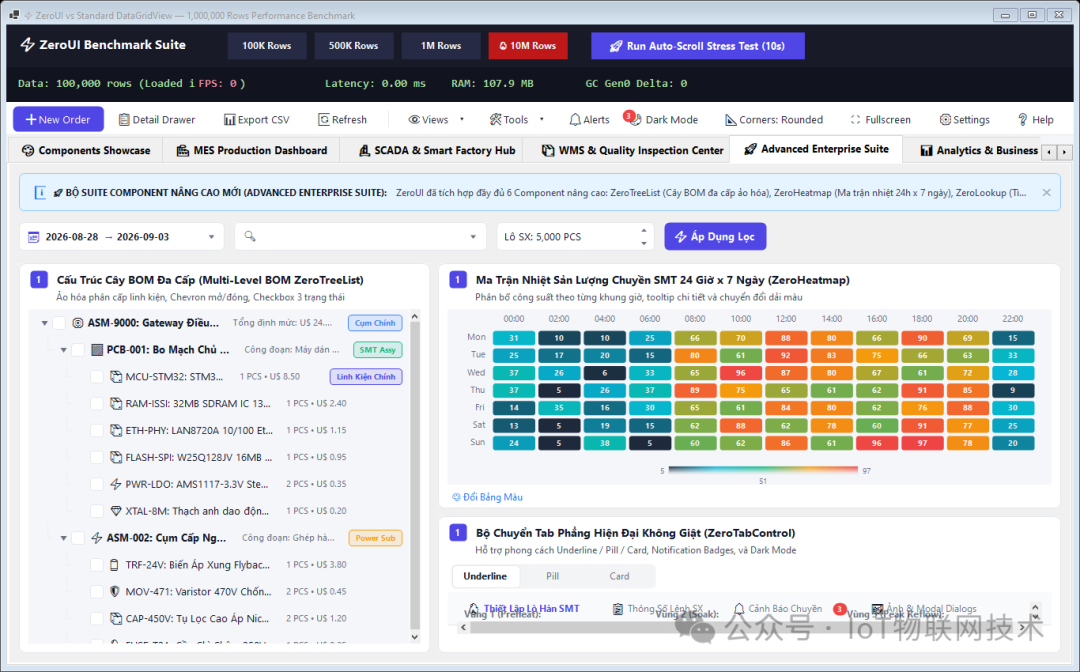

1000 万行表格加载
using System.Windows.Forms;using ZeroUI.WinForms.DataGrid;var grid = new ZeroGridControl{ Dock = DockStyle.Fill, RowDensity = ZeroGridRowDensity.Normal, AllowUserSorting = true};this.Controls.Add(grid);// 定义强类型列grid.Columns.Add(new ZeroGridColumn("Id", "ID", 100));grid.Columns.Add(new ZeroGridColumn("Timestamp", "Timestamp", 180));grid.Columns.Add(new ZeroGridColumn("Temperature", "Temp (°C)", 140));// 以过程化方式绑定 1,000,000 行数据，GC 分配为 0 字节grid.SetProceduralDataSource(rowCount: 1000000, (rowIndex, colIndex) =>{ return colIndex switch { 0 => (object)rowIndex, 1 => DateTime.UtcNow.AddSeconds(rowIndex).ToString("yyyy-MM-dd HH:mm:ss"), _ => (25.0 + (rowIndex % 100) * 0.1).ToString("F1") };});
ForgeScada 所有的动画控件都共用一个刷新心跳，用 DIBSection 做离屏缓冲，并且用 BitBlt 一次性将图像绘制到屏幕上，官方给出的帧延迟为 4ms 以内，目标刷新率为 60 FPS。
一旦画面上同时放几十个状态灯、动态管线和仪表，并且每个都单独开启一个Timer进行刷新的话，就很容易变得越来越复杂。统一调度之后，刷新逻辑就会变得简单很多。

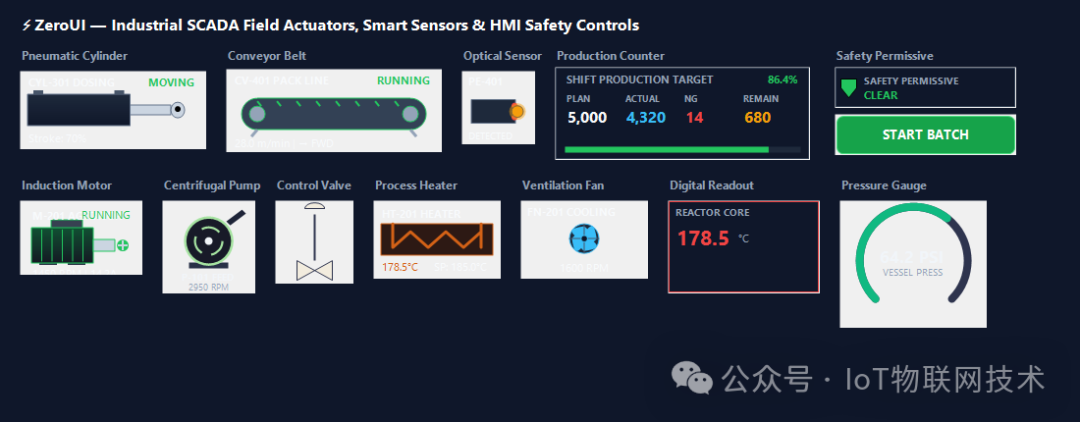

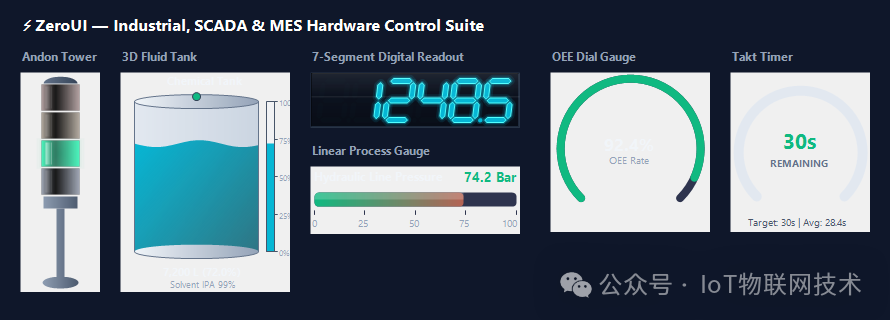

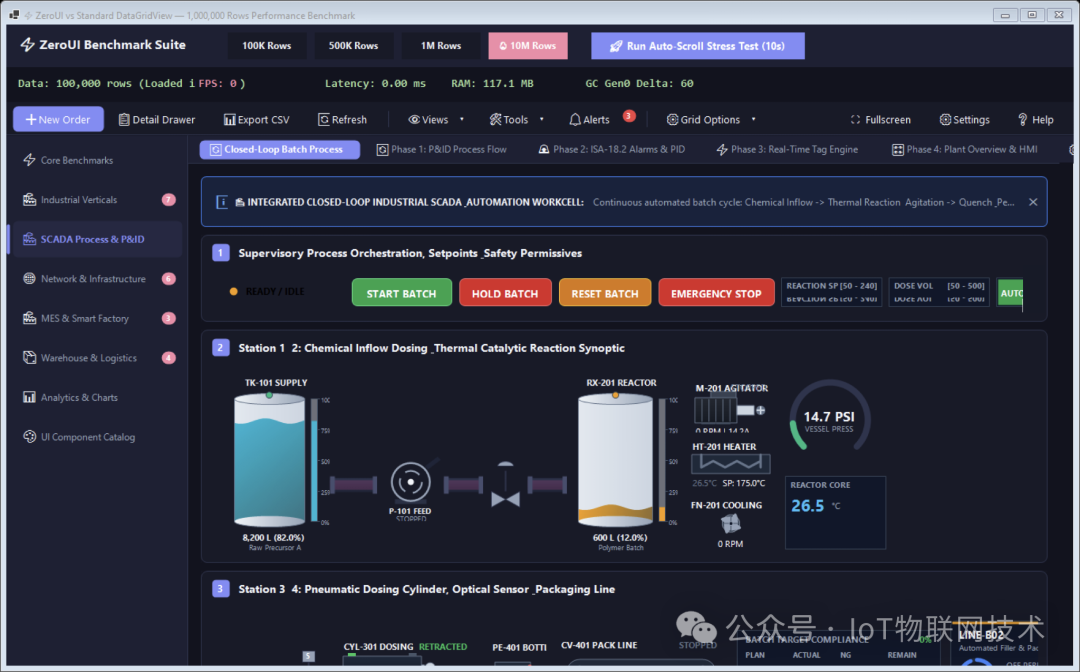

ForgeSCADA 内置仪表、泵阀、趋势图、3D 罐体等40多种工业控件，通信和 UI解耦，包含 Obsidian 深色/浅色2套主题，控件整体风格可跟随切换。

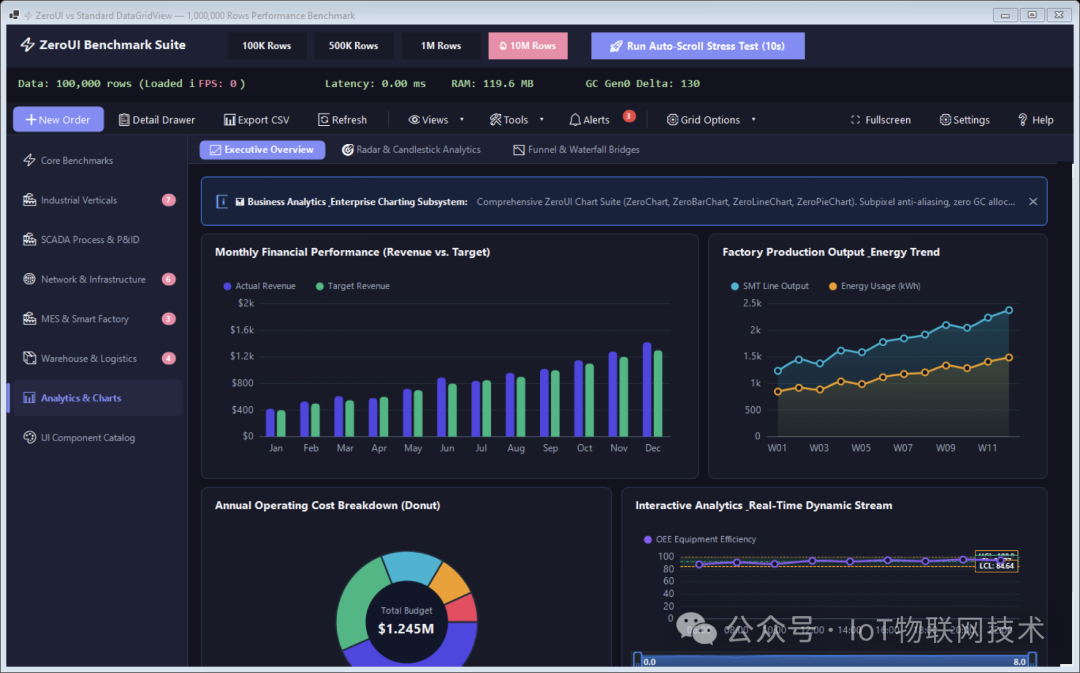

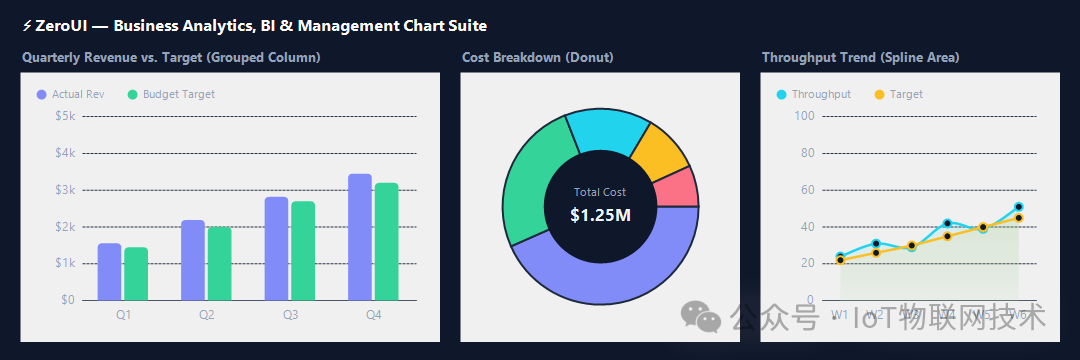

ForgeSCADA 内置BI 与数据分析仪表盘，可快速加载千万行数据，实时检索和分析。

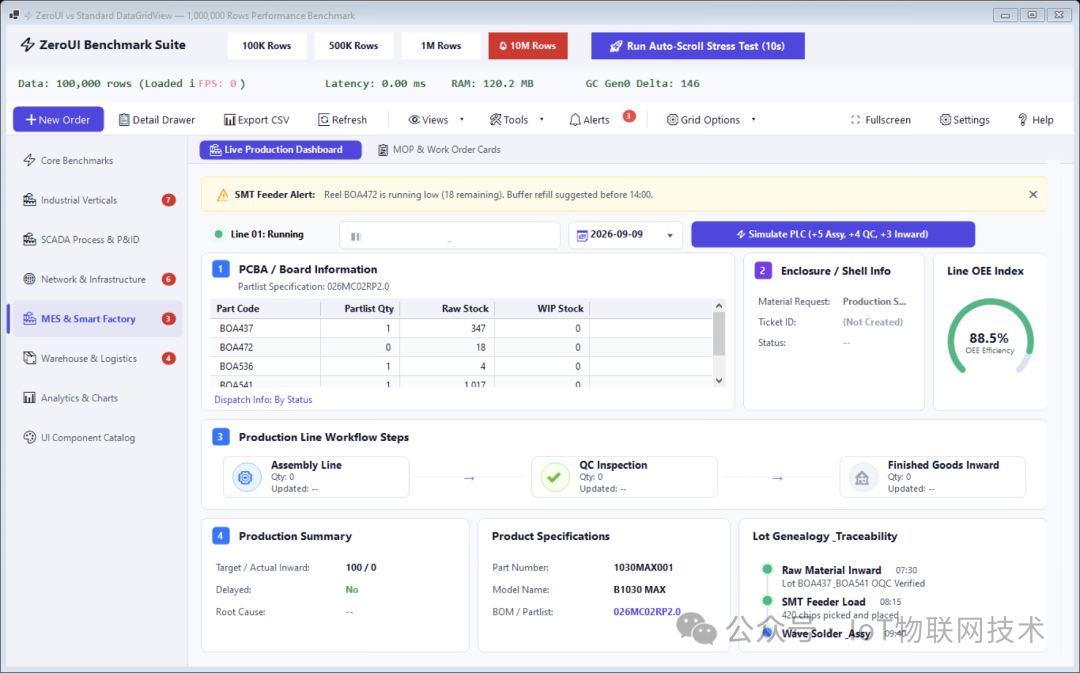

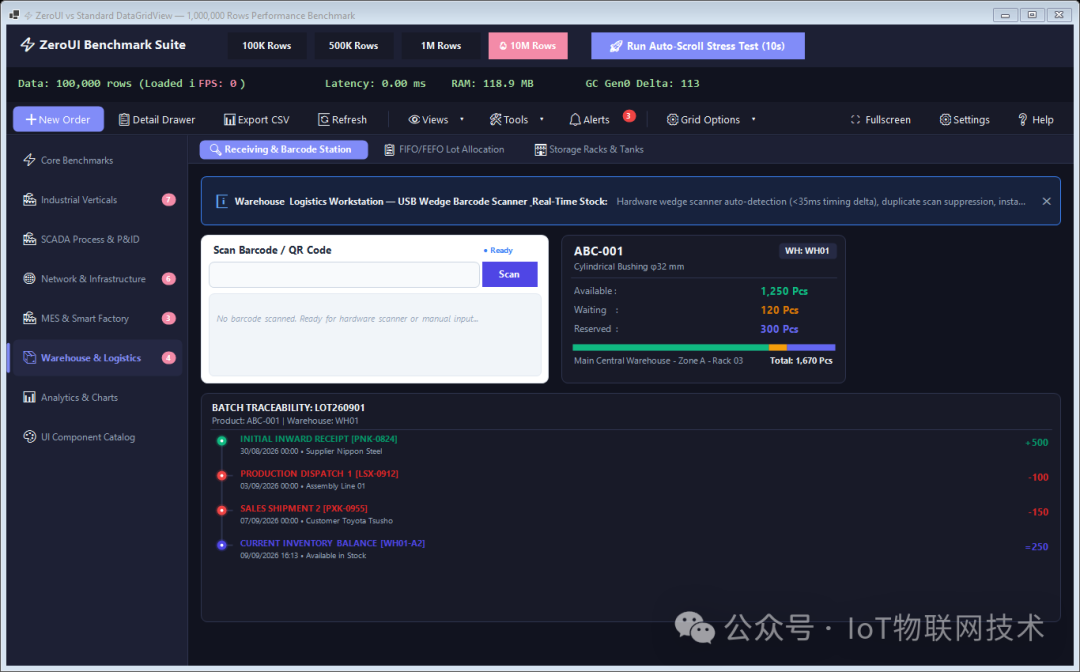

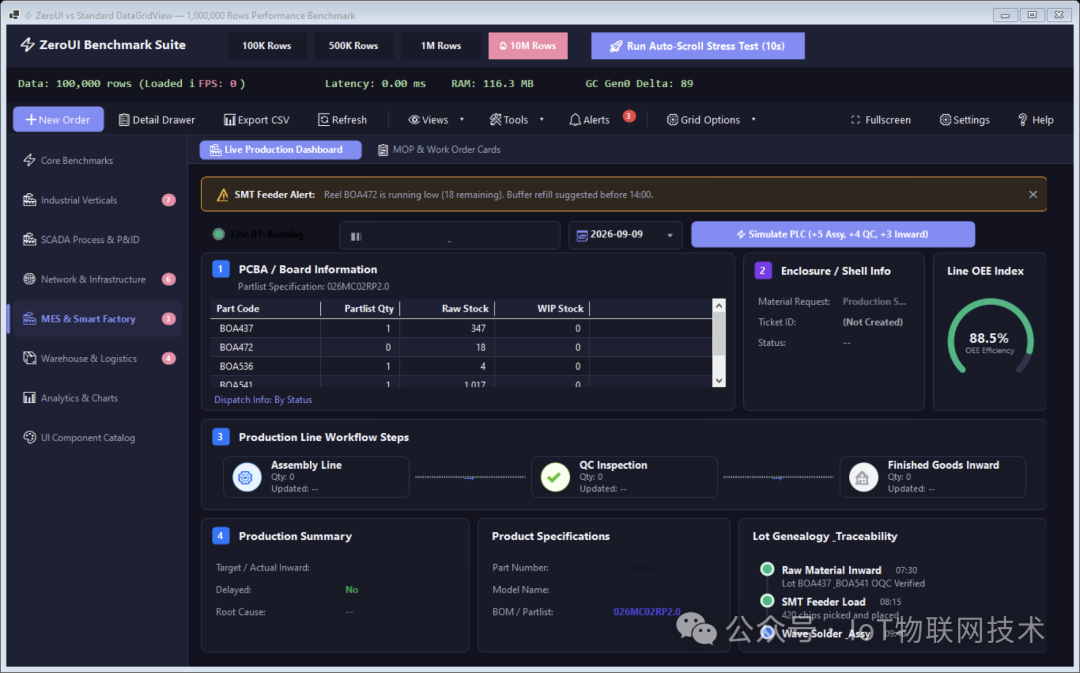

ForgeSCADA 统一整合了 ZeroGraphics、ZeroPipeline、ZeroTensor、ZeroComm、ZeroStorage 等 12 个独立子系统，能高效处理百万级数据表格的动态渲染，解决传统SCADA系统在高负载下卡顿、掉帧等问题，适用于MES、生产追溯等工业场景。
感兴趣的朋友，请移步 Github 开源项目: agentthink/forge-scada
