拆机抽 Flash 解密：Tapo C260 与发现协议 v2 逆向
原创
黑卷 黑卷
赛博安全攻防日记
2026年10月2日 10:25 上海
在小说阅读器读本章
去阅读
在公众号小说中沉浸阅读
拆机抽 Flash 解密：Tapo C260 与发现协议 v2 逆向
2025 年，原作者参加了新加坡网络安全局与 YesWeHack 合办的 SPIRITCYBER IoT 硬件黑客赛。赛中在多台设备上挖到若干 RCE 等有趣问题，目前仍在等厂商补丁与 CVE 分配——本文不会展开任何未公开漏洞细节，只复盘 Tapo C260 的固件逆向过程，以及作者顺带拆开的 Tapo Discovery Protocol v2（TDP v2）。
原作者：Spaceraccoon / Eugene Lim（2026-01-02）。本文为防御向技术整理；作者写明漏洞细节暂不公开，请勿把本文理解成「已公开 RCE / CVE」。
作者之前写过 Nokia Beacon 1、光猫 LAU-G150-C 一类设备；C260 在壳子硬度与固件加密上又上了一档。TDP v1 已被多方研究（含 Pwn2Own），v2 公开资料很少，所以把协议侧发现单独写出来也有价值。
拆机

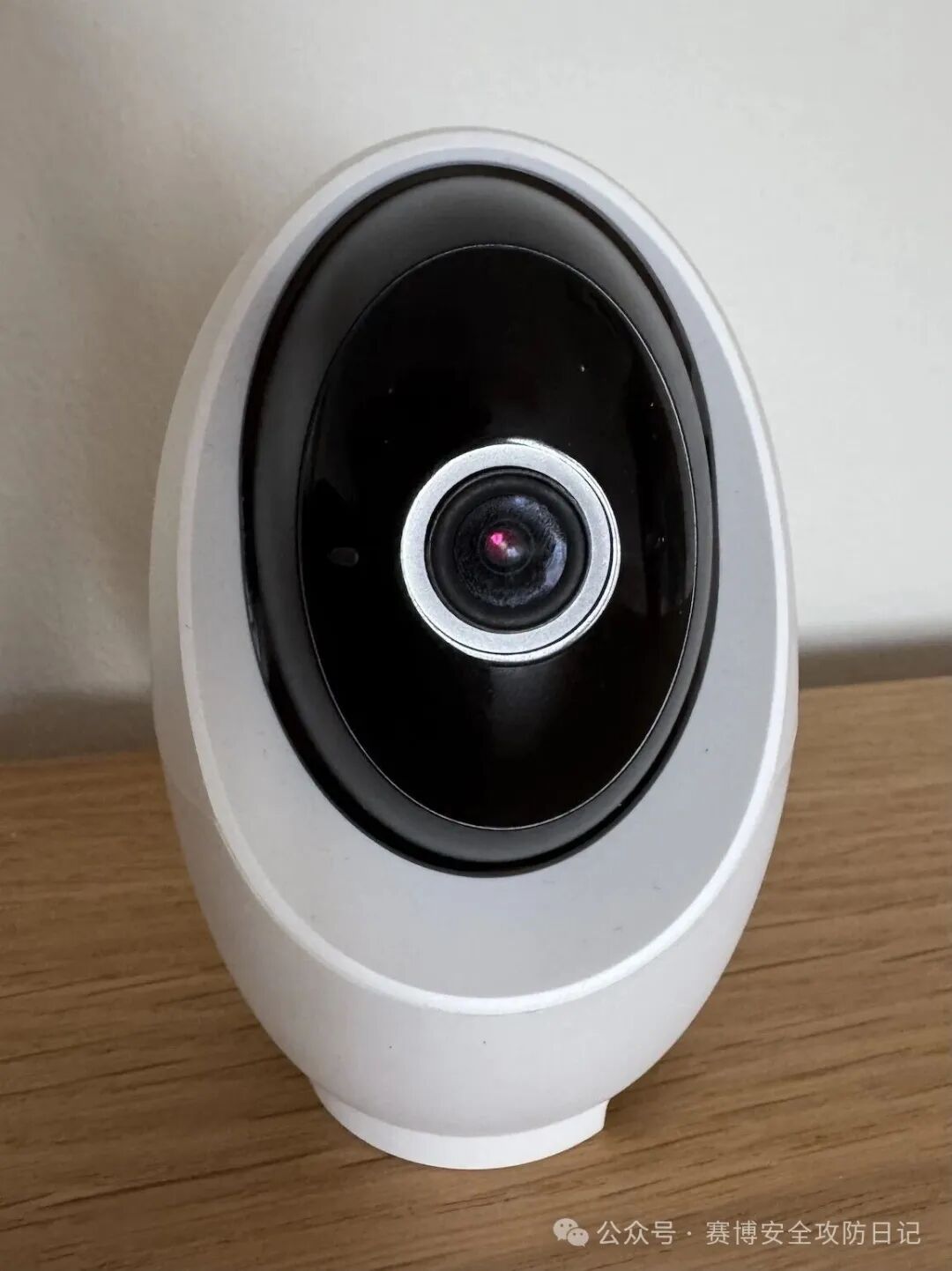

C260 壳子质量很高：表面看不到螺丝，贴纸/胶垫底下也没有。
拆壳时 iFixit Jimmy 很管用。技巧不是当杠杆硬撬，而是先把刀片尖伸进缝，再上下微微晃，让刀片一点点吃深，空隙和杠杆会一起变大。

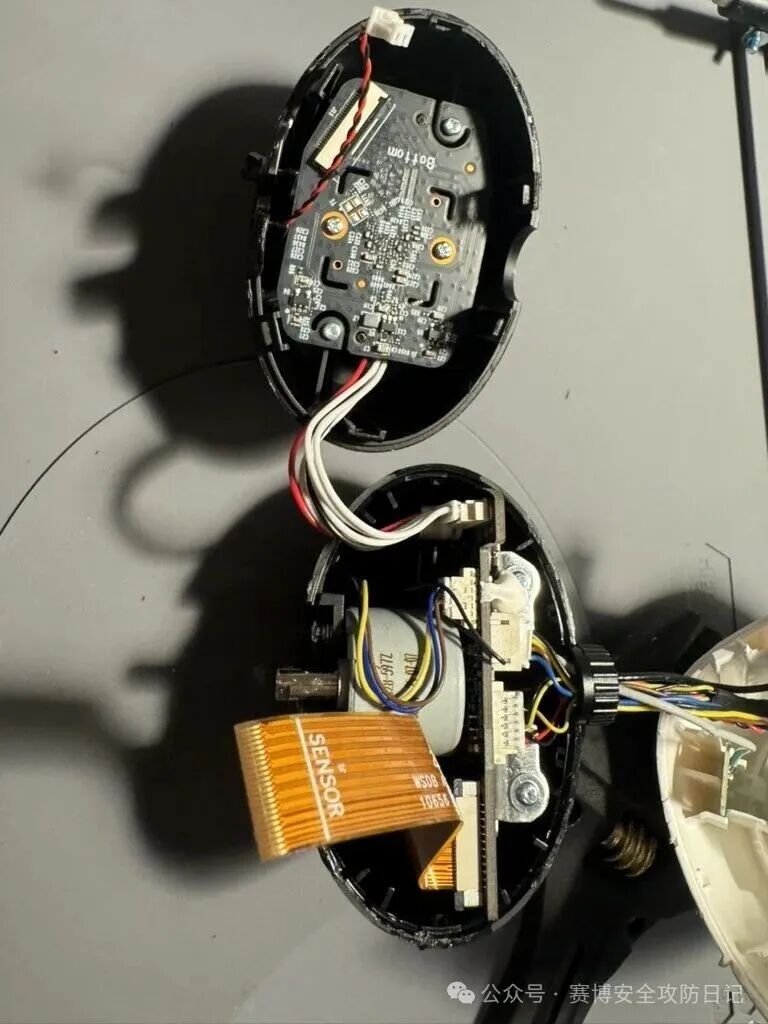

再拧掉几颗螺丝、撬开几层内壳，才能看到主板：

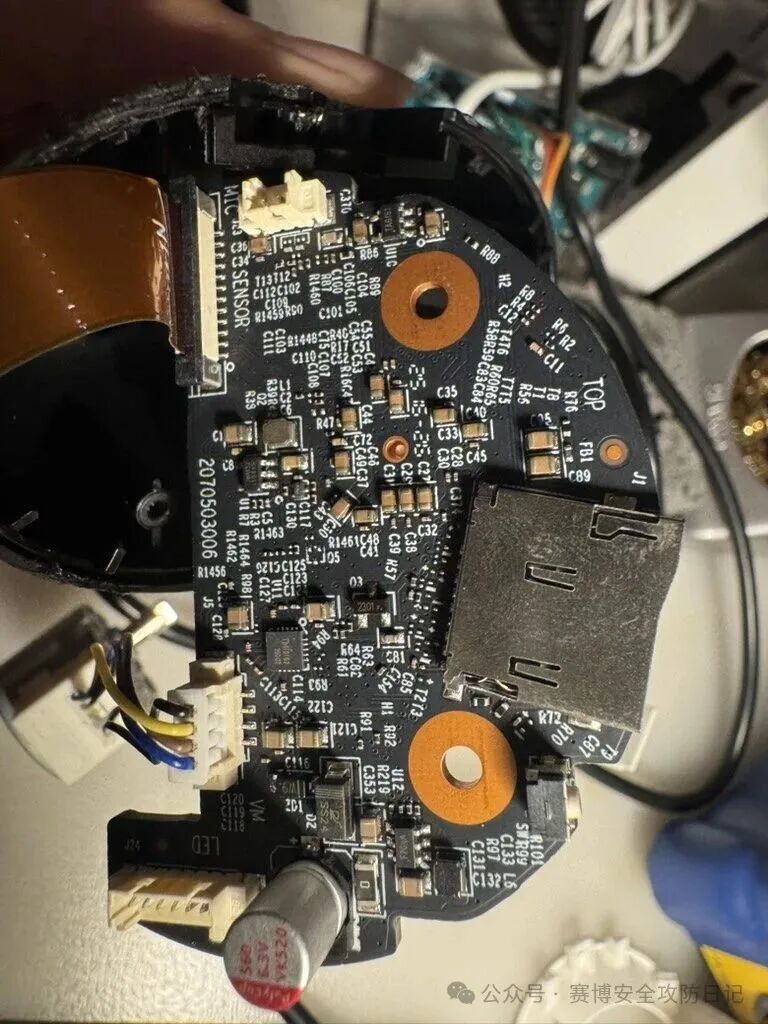

这是一台规格不低的摄像头：4K、AI 识别、microSD、蓝牙与 WiFi，元器件分散在多块板上。

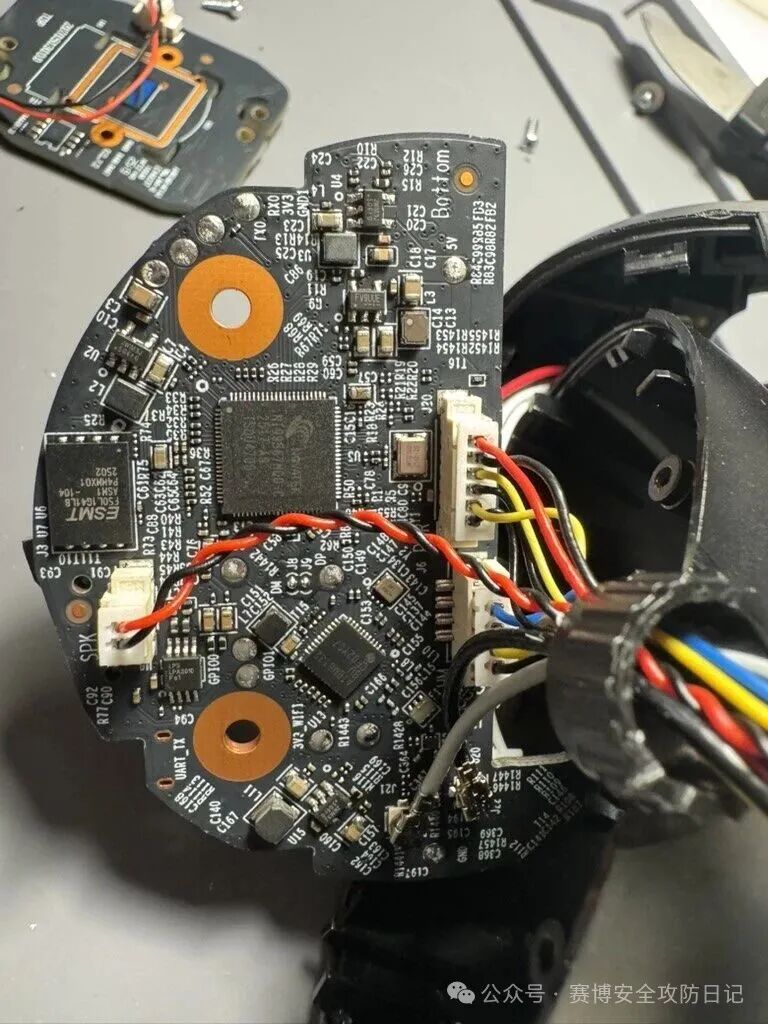

第一张板子上能看到 UART_TX 丝印，但出厂并不能直接用——以往其他 Tapo 机型的研究者通常要先把相关焊点重新连通。作者这次更关心的是 Flash：左侧那颗 ESMT F50L1G41LB（WSON8）。
静态分析：读 Flash 与解密 rootfs

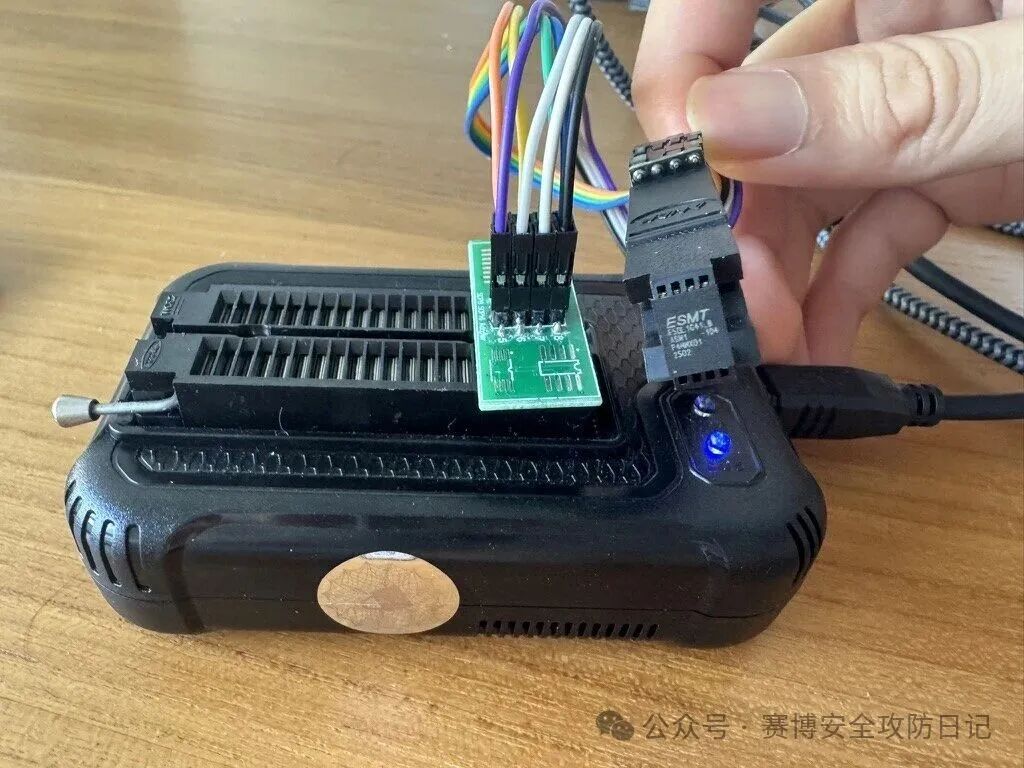

用 XGecu T48 读片。原装 WSON8 座偏小，卡不住这颗芯片；作者改用鳄鱼夹适配（正好咬住 WSON8 引脚），再接到 SOP8 座上。
芯片在 T48 支持列表里，读起来并不难。这次特意按数据手册去掉每页多出来的 64 字节 OOB：
The device contains 1024 blocks, composed by
64 pages consisting in two NAND structures of 32 series
connected Flash cells. Each page consists 2112-Byte and is
further divided into a 2048-Byte data storage area with a
separate 64-Byte spare area. The 64-Byte area is typically used
for memory and error management.
接下来要解文件系统——Tapo 会对文件系统加密。好在 Quentin Kaiser 在 C200 文中已经把方案摸清：仍是 硬编码的 AES-128-CFB1，密钥也没换。作者沿用同一套方案解出 SquashFS。
解开后重点看 /bin/main：Web 与各类协议处理器大多集中在这里。固件其他攻击面作者留待另文；本文只盯 Tapo Discovery Protocol 那条处理链。
Tapo Discovery Protocol v2
main 里日志很全，便于对上函数名。入口落在偏移 0x2a7e0 的 tdpd_listen_thread：在 UDP 20002 / 20010 上建监听。
收包后会把各字段打出来，伪代码大致如下（节选，便于对照结构）：
puVar8 = (undefined8 *)
recvfrom(param_1,&DAT_00323530,0x1000,0,(sockaddr *)&DAT_00323310,&local_3c);
if ((int)puVar8 < 1) {
pcVar15 = "[TDPD]tdpd recv error.";
...
}
if ((int)puVar8 < 0x10) {
...
msg_debug(0,0x10,3,pcVar25,uVar11,pcVar15,puVar8,bVar37);
return;
}
msg_debug(0,0x10,1,"tdpd_handle",0x971,
"[TDPD]recv packet:\nversion:%d\nreserved:%d\nflag:%d\nresult:%d\nopcode:%d\npayloadleng th:%d\nsn:%lu\nchecksum:%lu\npayload=%s\n"
,...);
日志里有 version。后续按版本分流：v1 走旧处理（前人已逆向）；v2 则进入新的 handler 集合（switch）。v2 侧例如会解析 JSON、调用 tdpd_get_basic_info_v2 等。
相对 v1，作者归纳的差异包括：
-
大端
（v1 为小端）
-
校验改为 CRC32（不再用自定义校验）
-
存在
tdpd_get_encrypt_info_v2：用 RSA 封装更完整的系统信息再回传
文中没有把全部 opcode / 字段铺开，也没有给出可直接打穿设备的 exploit 链——重点是协议形态与分析入口。
仿真与发包验证（Qiling）
静态分析够定位结构，但作者还想对「活着的」处理逻辑验包。手写脚本一开始失败，说明结构体尺寸/字段仍可能对不齐。两条路：继续抠 UART 拿壳，或用仿真。
手头已有完整 rootfs，作者用 Qiling 近似跑 /bin/main。途中要补配置初值：对 read_config 做 ql.hook_address，把缺的值写进内存；main 还会跑一堆与 TDP 无关的 handler，于是直接改 PC，跳到 tdpd_handle。发包则 hook recvfrom，把构造好的 TDP 包写进缓冲区。最后把调试日志从丢弃改到 stdout，方便在仿真输出里看报错。
核心逻辑示意（完整脚本作者已放 GitHub spaceraccoon/tapo-discovery-protocol-v2，此处仅作机制说明）：
PACKET = create_tdpd_packet(version=2, opcode=2, payload=OPCODE_2_PACKET)
def my_recvfrom(ql, sockfd, buf, length, flags, addr, addrlen):
ql.mem.write(buf, PACKET)
return len(PACKET)
def redirect_tdpd_handle(ql):
ql.arch.regs.lr = EXIT_ADDRESS
ql.arch.regs.pc = 0x29728 | 1
def msg_debug_wrapper(ql):
ql.arch.regs.r2 = 3 # 日志打到 stdout
ql = Qiling(['squashfs-root/bin/main'], 'squashfs-root',
archtype=QL_ARCH.ARM, ostype=QL_OS.LINUX, multithread=True)
ql.os.set_syscall('recvfrom', my_recvfrom, QL_INTERCEPT.CALL)
ql.hook_address(redirect_tdpd_handle, 0x1CB66)
ql.hook_address(msg_debug_wrapper, 0x1C514)
# read_config hooks …
ql.run(end=EXIT_ADDRESS)
拼装感很强，但已经足以在真机上打通「能被设备认下的」构造包。对防御方而言：本地发现协议一旦暴露更多系统信息（尤其经 RSA 通道），评估面就不该只停在旧版 TDP。
小结（防御视角）
-
拆机门槛高
：无外露螺丝，但不等于无法进入；Flash 在板且可夹读。
-
UART 丝印不等于开壳即用
：Tapo 常见要先恢复连通，本文重点走了 SPI/NAND 抽固件。
-
文件系统加密未换钥
：C200 时代的硬编码 AES-128-CFB1 在 C260 上仍可用——换代设备复用旧密钥，会显著降低逆向成本。
-
TDP v2 是新攻击面文档缺口
：大端 + CRC32 + RSA 信息通道；分析入口在
tdpd_listen_thread/tdpd_handle（UDP 20002/20010）。 -
Qiling 可补静态不足
：hook 配置与
recvfrom，把协议结构验证从「猜」变成「跑」。 -
漏洞细节未公开
：作者在等 SPIRITCYBER 相关补丁完成后再写；在此之前请只把本文当 RE / 协议研究笔记。
对厂商与防御方：量产关闭或强鉴权调试通路；文件系统加密密钥勿跨型号硬编码复用；发现协议的版本协商与信息回传应做最小暴露与鉴权；对 UDP 20002/20010 等本地发现端口做网络隔离与监控。
