做固件仿真的师傅大概都被同一个东西磨过：HTTP 000

binwalk 解包成功，QEMU 也起了，串口日志刷得欢快，浏览器一访问，就一个 HTTP 000。

是没解包？内核没起？网卡没配 IP？路由不通？服务没监听？端口转发没建立？同一个符号，六种完全不同的病因。于是研究者的时间大量花在重新手工走一遍工具内部的每一步，而不是花在设备本身上。

学术界这条路线做了十年，Avatar → firmadyne → FirmAE → FirmPilot，瓶颈从来不是「跑不起来」，而是跑不起来的时候说不清为什么。更糟的是失败会伪装成结论，我自己的评测记录里，DIR-868L 的结论被推翻过两次（第八节细说），两次都记录得煞有介事，两次都是错的。

IRIS（IoT Rehosting & Interconnection Simulator，鸢尾）

设计目标可以写成一句话，不去承诺一个更高的成功率，承诺每一次失败都能被命名

一、先交代问题设定

上面那六种病因，工具一个都答不上来。但它们其实分属完全不同的层，有的在固件里，有的在宿主上，有的在两者之间的网络上。同一个 HTTP 000 下面，藏着的可能是一个坏固件，也可能是一个可以两行配置修好的宿主问题。

把「失败说不清楚」当成一个工程问题来解，是 IRIS 整个设计的起点。它不追求在跑不起来的固件上硬变出 200，它追求的是每一次跑不起来的时候，你手里多一张写着断点名字和下一步动作的纸。

二、系统总览

整个系统分五层。L1 提取层做格式识别与 rootfs 解包，squashfs 是唯一自动剖分路径，加密厂商格式只识别不解密，解出来过 ELF 架构校验才入库。

L2 仿真层用 QEMU 全系统仿真，铺了 mipsel / mipseb / armel / arm64 四条架构通道，外加 Docker 桥接、端口转发和串口采集。L3 是规则层，L5 是交付面，CLI、FastAPI 和 Web 工作台共用同一套 API。

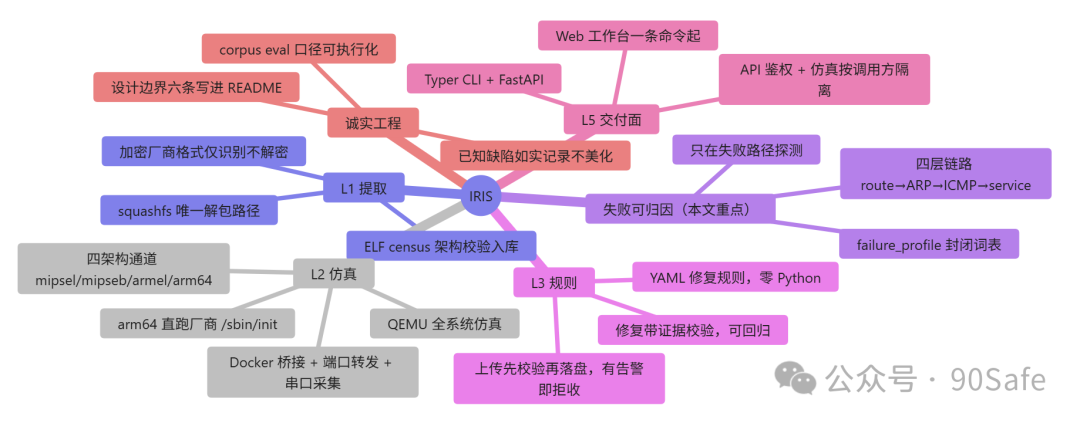

能力概览

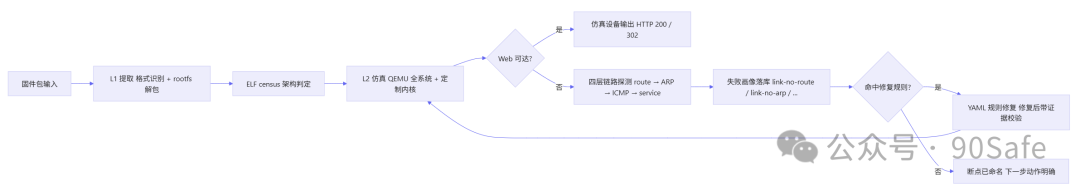

工作流程图

主流程走起来是这样一条线。上面一行是成功路径，下面一行是 IRIS 最大的差异点，绝大多数工具走到「Web 不可达」就停了，IRIS 从那里开始才真正干活。

三、创新一：分层失败画像，把 HTTP 000 拆成能落库的词

为什么要有它

一开始大家的想法都一样，失败嘛，把报错字符串打出来就行。

结果挺难看。提取层一个函数里写 \"unsupported-arch: ...\"，仿真层另一个函数里写 f\"Unsupported architecture: {arch}\"，还有一个函数干脆一句散文，连归类都没有。没法定义就没法计数，仪表盘想统计失败分布，只能去 grep 英文句子。我翻文档的时候还发现 docs/eval-log.md 声称「8 个失败阶段」，代码里实际只有三个不同的字面量。文档在许愿，代码不认账。

问题出在「失败描述」这件事被允许自由发挥，而统计这种东西一旦自由发挥就没法做。

于是换成一张封闭词表（src/iris/failures.py）。

class FailureKind(StrEnum):
    \"\"\"Every way a firmware can fail to come up, and nothing else.\"\"\"

    # -- extraction: the rootfs could not be recovered from the image -----------
    NO_ROOTFS = \"no-rootfs\"
    ENCRYPTED_FIT = \"encrypted-fit\"
    ...
    # -- network: measured, layer by layer, by ``emulate.linkprobe`` ------------
    LINK_NO_ROUTE = \"link-no-route\"
    LINK_NO_ARP = \"link-no-arp\"
    ...

用封闭 StrEnum 而不是开放字符串，是因为封闭词表的点就在于它是不完整的反义词。一个新的失败如果在表里没人登记过，会以未映射值的形式炸出来，而不是悄悄滑进一个没人聚合的新桶。

同一种死法之间，还隔着诊断价值

词表里我最得意的是几对「看起来一样、其实必须分开」的拆分，源码注释写得很直白。

#: A panic the kernel could not continue past... Kept apart from REBOOT_LOOP
#: (a guest can panic and stop rather than ask for a reboot), because
#: \"no init\" and \"one process died\" call for different work.
GUEST_KERNEL_PANIC = \"guest-kernel-panic\"
#: The kernel took an exception, dumped registers and kept running. This is
#: not a failure and is never counted as one: ... calling that a failed run
#: would put a working signal into the failure histogram.
GUEST_KERNEL_OOPS = \"guest-kernel-oops\"

翻译成人话，「guest 内核崩了再也起不来」和「内核吐了个 oops 但还活着，只是 web 面忽好忽坏」是两种病。前者要查启动链，后者要查那个死掉的进程。把后者算进失败直方图，等于往统计里掺一个还活着的信号。

再比如REBOOT\_LOOP和NVRAM\_UNREADABLE也刻意分开。「guest 重启了 28 次」和「guest 重启是因为 nvram 分区读出来是坏的」需要相反的处理。一个该等更久，一个该去仿真 flash。一个只认识「重启循环」的直方图，会把人往「再等等」上引。

一次失败，对应一个下一步

这个区分不是措辞偏好。link-no-service 意味着二层通、地址配好、但固件里根本没有 web 服务，下一步是换固件或接受能力边界。link-no-arp 意味着该去修宿主内核。词表把「下一步去哪」写进了失败本身。

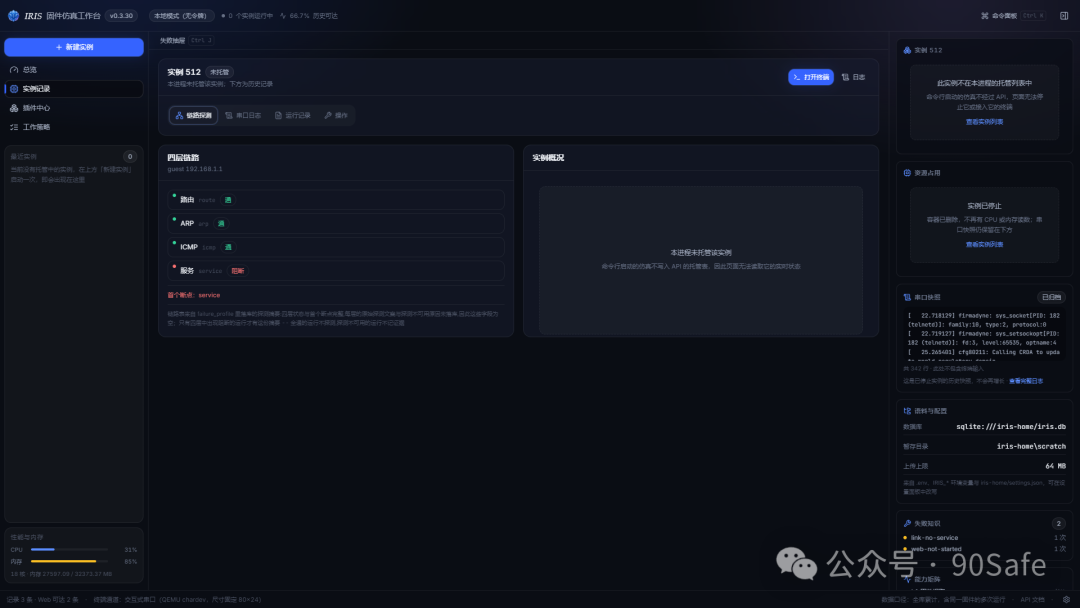

运行详情页的失败归因，结论、运行参数、四层链路探测表、失败画像与修复账本在同一屏。失败不再是一个孤零零的 HTTP 000。

四、创新二：四层链路主动探测，失败时告诉你包死在哪一层

失败画像负责命名，链路探测负责取证（src/iris/emulate/linkprobe.py）。

失败路径上，IRIS 会按 route → ARP → ICMP → service 逐层实测。二层有没有路由，邻居表里有没有那个 IP，ICMP 通不通，端口有没有人监听。最后直接产出一张链路分层表，告诉你断在哪一层、哪一层没测到，而不是丢给你一句「网络不通」。

这里有一条我特意写进产出的诚实边界，只在失败路径上探测，成功路径不探测。所以成功的运行没有这张表。这不是偷懒，是设计。只有需要解释失败的时候，才应该付探测的代价；给成功运行硬画一张四行全绿表，除了好看没有任何信息量。

连带两条已知细节也写在文档里。ARP 层在没有邻居表条目时无法区分「没有这个地址」和「问过但没人应」，此时该层如实记 unknown。四层状态与首个断点会落库，但每层的原始探测文案不落库。能画图的数据和不能画图的数据，页面分开说清楚，而不是画一张空表装样子。

五、创新三：零 Python 的规则引擎，修复决策是可审计的 YAML

很多同类工具的「自动修复」是往固件里塞一个 httpd 了事。IRIS 不这么干，注入外部服务会改变被测设备的真实行为，仿真出来的「可达」是假的。

IRIS 的修复决策由规则引擎承担（src/iris/rules/engine.py）。规则是纯 YAML，零 Python，放在 rules/ 目录，目前 6 条实证规则。看一条真实的，Tenda 系固件 web 服务拉不起来时的前置修复，节选。

id: tenda-web-server-forced-start
stage:service
detect:
# rcS 单独一条会命中语料里每一台固件，所以必须
# 「rc 链 + 厂商 web 二进制」同时成立
-all:
      -path_exists:'etc/init.d/rcS'
      -any:
          -path_exists:'opt/goahead/goahead'
          -path_exists:'bin/boa'
actions:
-guest_shell:
      -\"if [ -x /opt/goahead/goahead ]; then\"
      -\"  touch /opt/goahead/route.txt\"
      -\"fi\"
post_action_verify:
check_files:
    -path:'opt/goahead/route.txt'
      expected:'required by iris_net_fix.sh before it will launch goahead'
health_check:
    command:\"test -f /opt/goahead/goahead && { test -f /opt/goahead/route.txt || test -f /etc/boa/boa.conf; }\"
    expected_exit_code:0

这条规则能立得住，靠的是咬合在一起的几层设计。

1. detect 条件防误伤，rcS 单独一条会命中语料里每一台固件，规则等于到处开火，所以 detect 要求 rc 链和厂商 web 二进制同时成立，规则只在该出手的地方出手。
2. 修复后带证据校验，post\_action\_verify 不信「我改好了」这句话，只认文件和 health check 的返回码，每条修复都能被验证、被回滚、被回归测试覆盖。
3. 上传先校验再落盘，Web 工作台可以上传外部规则插件，但引擎先完整校验，只要有一个键不认识、或加载时产生任何告警，就拒绝安装并把原因原样退回，磁盘上不留文件。

有师傅可能要问，都 2026 年了，为什么不整一个大模型自动修。我的想法是，修复决策目前由可审计的规则承担，因为每条修复都要能复现、能回滚，不可复现的模型输出没有资格直接碰被测设备。AI 的位置我已经想好了，草稿层。长尾失败由 LLM 起草规则，过三道安全门（校验、证据、人工确认）之后沉淀回 YAML 规则库

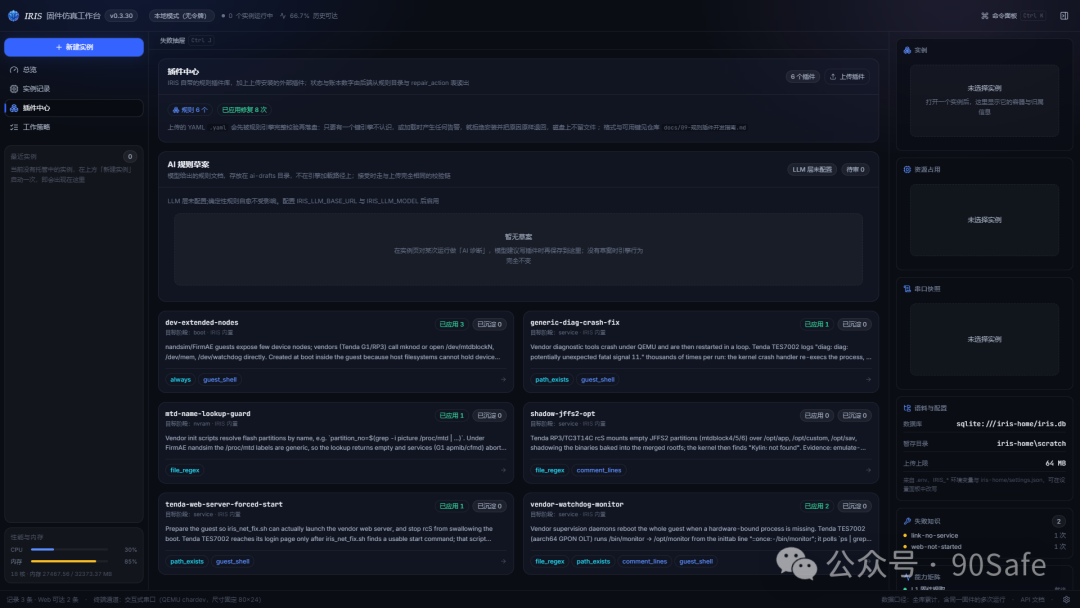

Web 工作台的插件中心，内置与外部规则同屏管理，上传先校验再落盘，有告警即拒绝安装

六、和 FirmAE 掰手腕：同批实测

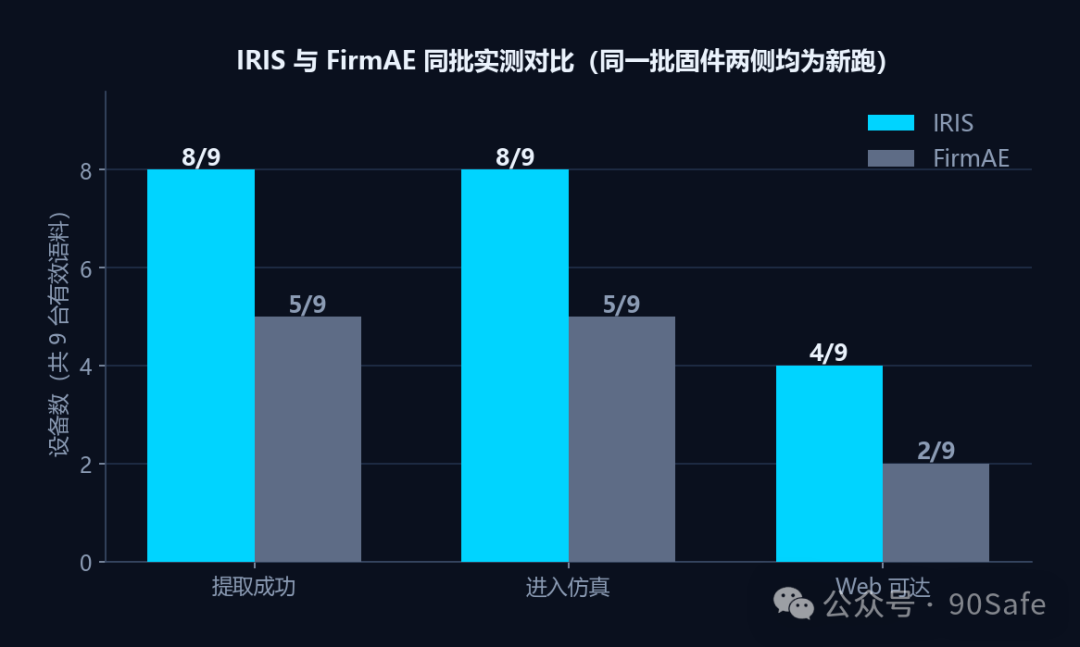

说创新不 SOLagan，直接上数据。同批 9 台有效语料（10 台剔除 1 份 GPON 残包）:

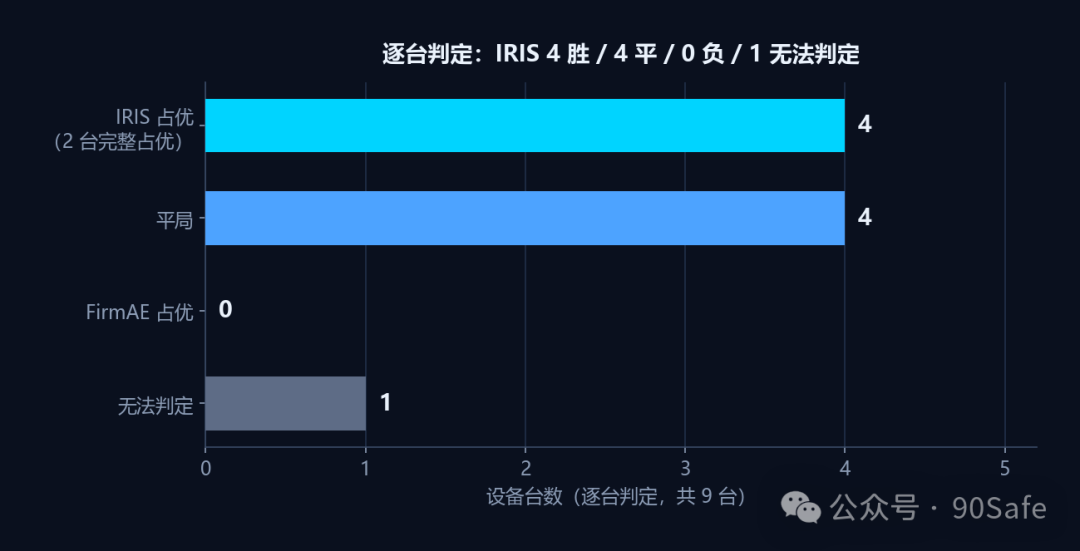

逐台看过去，IRIS 占优 4 台（Newifi D2 与 US TES7002 为完整占优，WRT1200AC、R7800 仅在提取层占优），平 4 台，FirmAE 占优 0 台，无法判定 1 台。

在 FirmAE 能够进入仿真的同一批语料上，IRIS 的 Web 可达数是它的两倍（4 : 2），且 FirmAE 没有一台 IRIS 做不到而它能做到

赢要赢得清楚，输不输也要说明白。没法判定的那台 i27V11br 是厂商加密 FIT（YZTenda），两侧都解不开，这是语料属性，不是任何一方的能力短板，不计入能力比较。WRT1200AC 和 R7800 上 IRIS 的优势只在提取层，仿真侧两侧都失败，根因是重宿主内核自身的 BUG（validate\_nla，nlattr.c:41，两台 pc 完全相同），不在 IRIS 代码内可修，既不能算 IRIS 的优势，也不能算 IRIS 的劣势。

最有意思的是架构判定。US TES7002（aarch64）上 FirmAE 把它误判成 armel，用 32 位内核跑出 kernel panic（ENOEXEC），IRIS 判对并拿到 HTTP 302。但差别在 IRIS 的判定链上多一个第二证据源（解压后 ELF census，639/640 命中 aarch64），不是「IRIS 的架构处理更严谨」。IRIS 自己的 inspect 命令在同一份固件上也判错了，这在 docs/08 §9.1 如实记录，本轮未修。

第三条值得多说一句。aarch64 这台是 arm64 通道的直接受益者，Alpine generic virt 内核加自建 initramfs，直跑厂商 /sbin/init，Web 登录页 HTTP 302（96.8s）。这本来就是 FirmAE 处理不了的语料类型。但 IRIS 的判定链也不是魔法，它只是多查了一遍解压后的 ELF 普查。多一个证据源，比多一份自信有用。

七、Web 工作台：一条命令把以上全部摊开给你看

上面这些能力，不需要翻命令行手册。iris web 一条命令，浏览器打开就用。

cd web && npm install && npm run build:pkg   # 首次必须一次
iris web                                     # http://127.0.0.1:9000/

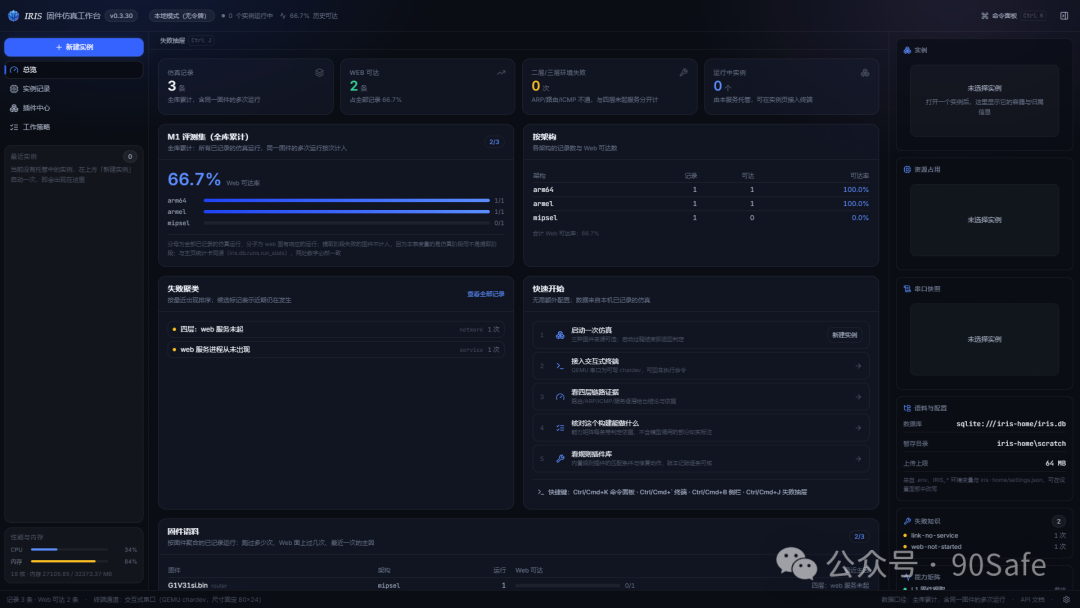

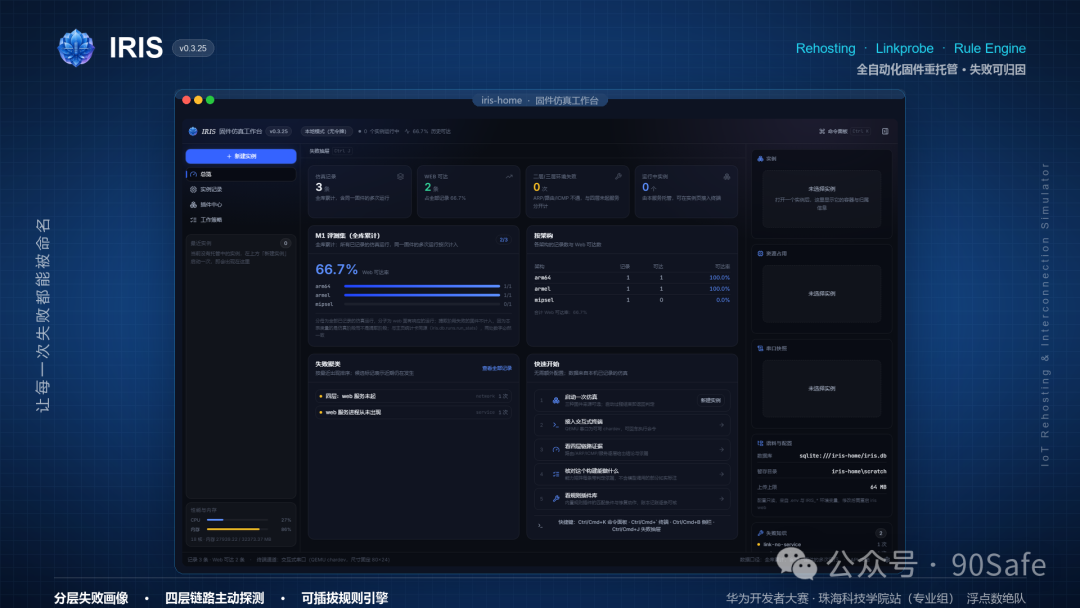

打开总览页，先看到四张统计卡，仿真记录、Web 可达率、失败聚类、快速开始依次摆下来。失败聚类按最近出现的排序，因为你要处理的多半就是最近那次。所有数字服务端聚合，与 CLI 口径同源，工作台看到的和命令行算出来的是同一份。

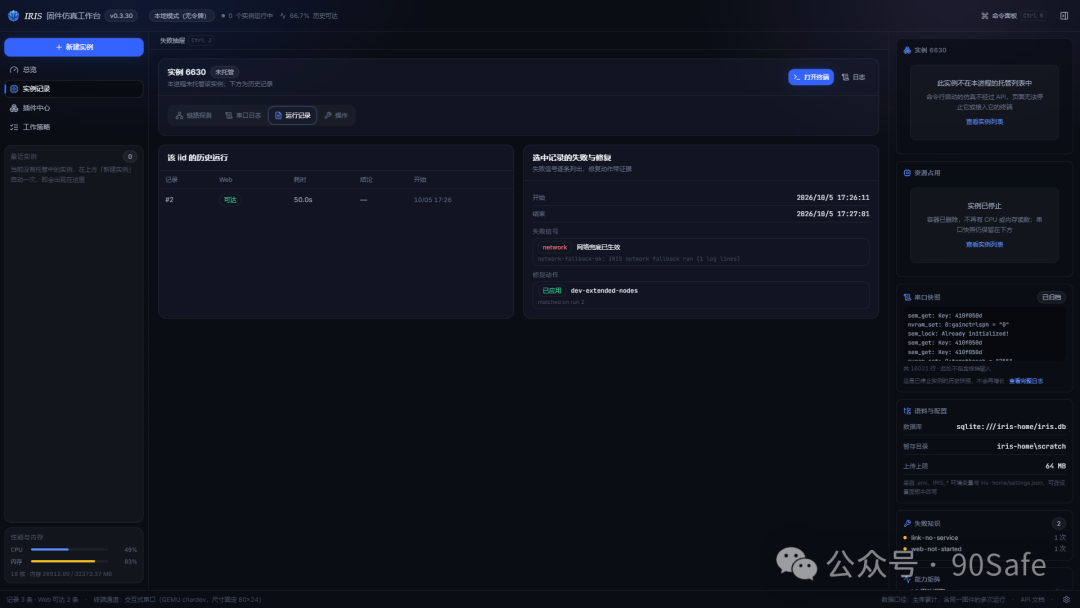

「实例」页是记录查看与清理。托管中的实例与全库运行历史两张表，点任意一行打开该次运行的详情窗口，结论、运行参数、四层链路、失败画像、修复账本。清空只删运行记录，不动已登记的固件语料。

「插件中心」列引擎会加载的全部规则插件，内置的 rules/\*.yaml 加上传到安装的外部插件，每条都能看到版本、启用状态和校验结果。「工作策略」页给出的是能力矩阵，工作台公开承诺什么、不承诺什么，一屏看完。

工作台本身也按「诚实」的标准做的。启动接口是阻塞的，页面只显示已等待秒数，不画进度条，因为一个什么都不报的进度条是带百分号的谎话。「设置」是底栏最右侧的一个纯图标，不占侧栏导航位，侧栏里每一项都是关于「工作本身」的入口，换主题不是其中之一。这种取舍不一定对，但它是一致的。

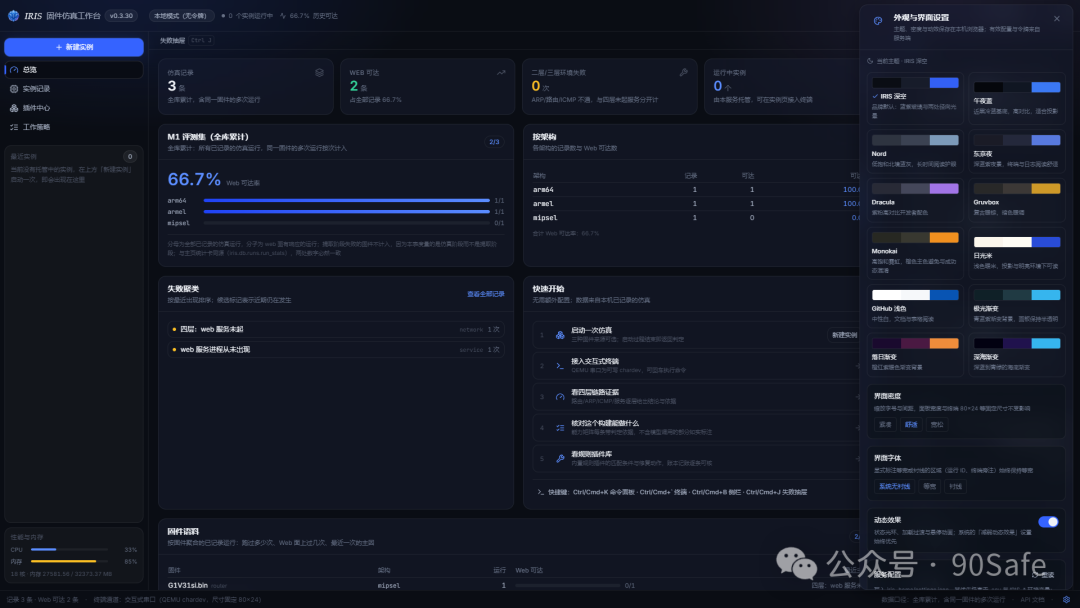

「外观」的设置浮层可选 12 套主题（10 套深色含 aurora / sunset / ocean，2 套浅色），界面密度、字体与动效开关也在里面。偏好只存浏览器本地。0.3.30 把只能手改 .env 的十项配置变成了面板可写（覆盖层优先级，危险配置默认锁死），命令面板 Ctrl/Cmd+K 可以两步切换主题。

八、失败会伪装成结论：DIR-868L 的两次翻案

这一节是整个项目动机的真实注脚，我的评测记录里就躺着它。最初记成「服务起、VLAN 路由不通」，记录得煞有介事，是错的。0.3.11 改记成「宿主与 guest 不同子网导致全网失败」，看起来更像回事了，还是错的。

最终查明真实根因。run\_qemu.sh 把宿主桥放在 192.168.1.254/16，

而目标网络是 192.168.0.0/24，宿主地址不在 guest 子网内被静默丢弃。

修复是在宿主桥上补一个落在 guest 子网内的地址（.254，guest 占用时退 .253）。

结论是宿主基础设施缺陷，不是固件缺陷，也不是 VLAN 问题。两次「像样的结论」都活了一段时间，如果没有落库的失败画像和口径工具，第三次翻案迟早还会来。

所以后来加了 iris corpus eval，判定从语料清单加实测记录里算出来，而不是手写维护。三种口径分开报。对外报可达率时，分母含环境失败条目，因为用户依然没拿到设备。

算能力口径时，分母剔除环境失败，只衡量宿主健康时能做到什么。另外按设备点名回归，因为 4/9 涨到 5/9 完全可能藏着一修一坏，比率相等时尤其如此。

数字不骗人的前提是，算数字这件事本身可执行、可回归

九、当前能力与诚实边界

README 里写着六条设计边界，每条一句话。其中我最想让人知道的是这三条。兜底刻意不注入外部 httpd，IRIS 只复用固件自带且已识别的 web 服务，所以「固件里没有 web 服务」这种情况 IRIS 兜不出来，这是能力边界，不是缺陷。arm64 通道与 MIPS/ARM32 的插桩通道能力不等价，arm64 下不提供 libnvram 与 console 劫持，这是为了覆盖 FirmAE 处理不了的 aarch64 语料做的取舍。固件镜像自动剖分只认 squashfs，ext4、cramfs 等会明确落到 no-rootfs 失败画像，而不是静默产出一份错误的 rootfs。

另外还有些已知缺陷，inspect 与 emulate 架构判定不一致、busybox 版本误判之类，全部已定位、如实记录、不美化，索引在 docs/12-设计边界与技术限制.md

十、开源地址

• GitHub：github.com/JiuZero/IRIS
• 技术栈：Python 3.11+ / QEMU / Docker / FastAPI / React + TypeScript
• 华为云码道Agent创新赛展览：
• https://gallery.developer.huaweicloud.com/gallery/0055251646800000

写在最后

这个项目花时间的地方多半集中在跑不起来之后：把一个 HTTP 000 拆成能命名的断点、让每个断点对应明确的下一步、以及让统计口径不骗人。

成功的故事千篇一律，失败的名字各有各的写法。

作为把课余时间（以及相当一部分睡眠时间）投进去的大学生，我很清楚 4/9 这个数字离「好用」还有距离
