1 前言
PLC是工业控制系统的\"大脑\"，而上位机编程软件，是攻击者攻击控制器的第一要素。要评估风险，第一步就是把它与控制器之间的通信面摸清楚——尤其是那种没有文档、没有 SDK、没有编程语言绑定的私有协议。

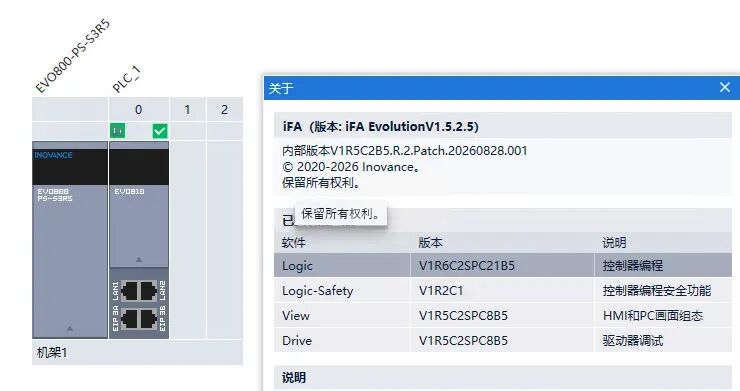

本文的研究对象，是国产某川新发布的中大型PLC的上位机软件IFA与配套仿真控制器之间的私有通信协议。它承载着工程下载、状态查询、运行控制等敏感操作。
笔者此前在CODESYS生态做过较长研究：自2021年起分析CODESYS V2相关产品并发现数十个漏洞，提交厂商后经修复发布；此后又系统梳理 CODESYS V3通信协议的授权机制与漏洞挖掘方法。这些工作沉淀出一条经验：工业协议里的\"私有\"，往往只是包装。

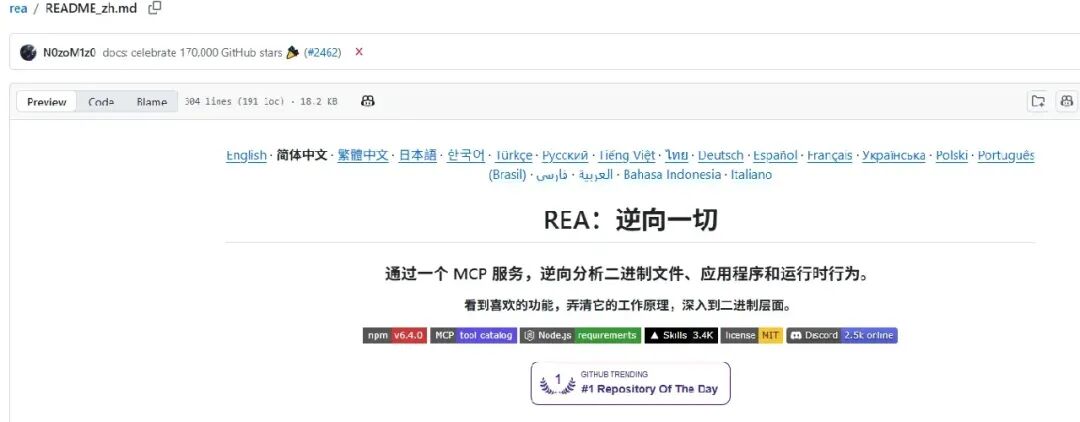

而这一次多了一个新变量——REA（Reverse Engineer Anything）。2026年10月，它登上GitHub Trending榜首，公开报道记录其单日新增约3万star，版本号一周内由v4.0连发至v6.0。但它的公开演示大多集中在可自由运行、可反复试错的软目标（Electron 应用、老游戏逻辑重建）。
于是问题被推到台前：把这类工具用到\"不能随意试错、符号常被剥离、且带商业保护\"的工业上位机上，它还能干活吗？
本文给出的答案是：能，而且干得比预想的多。 从\"不知道这是什么协议\"到\"能把它停掉再拉起来\"，这套协议的逆向工作几乎全部由 REA 完成；人唯一不可替代的动作，是在组态软件里按了一下\"停止\"、再按了一下\"启动\"。
2 REA是什么
REA 是一层基于 MCP（Model Context Protocol） 的逆向工程编排层。它本身不做反汇编，而是把Ghidra、IDA、Hopper、JADX、Binwalk 等分析引擎统一封装为133个可编排工具，覆盖原生PE/ELF、.NET 托管程序集、Electron/JavaScript、Android APK、固件镜像与各类归档包。
对本文而言，它的两条纪律最关键：
- 定性优先——先回答\"这是什么东西\"，而不是一头扎进字节；
- 证据分级——每条结论区分observation（观察）/ inference（推断）/ unknown（未知），保留证据与不确定性边界。
后者与笔者一贯坚持的\"诚实分级\"（CONFIRMED / INFERRED / OPEN）天然一致。文中每个结论也都按此标注。
3. REA干了哪些
与其罗列\"工具能做什么\"，不如把研究拆成环节，逐条核对谁在做。如下表所示。
| 研究环节 | REA 做了什么 | 人类做了什么 |
|---|---|---|
| 协议栈身份识别 | 检索符号，秒级命中 Cmp\* 组件名与 .cpp 源码路径 | — |
| 报文格式还原 | 反编译 PDU 解析逻辑，读出四层嵌套与逐字段偏移 | — |
| 载荷编码识别 | 顺符号链定点反编译，确认 IBTag = LEB128 变长编码 | — |
| 会话流程还原 | 静态还原帧构造顺序，与真实抓包逐帧对照 | 提供抓包环境 |
| 命令字表提取 | 扫34个 sendRequest 调用点，全量导出命令字 | — |
| 校验字段推导 | 定位CRC32调用位置与输入范围，导出待验证假设 | 脚本暴力拟合验证 |
| 启停方向裁决 | 从命令字表抽出候选命令对 cmd=0x11 / 0x10 | 按一下\"停止\"、再按一下\"启动\" |
| 客户端实现 | 依结论产出纯 Python 启停客户端，实测生效 | — |
一句话结论：读懂这套私有协议，REA承担了全部逆向工作；人唯一不可替代的贡献，是提供真实流量、并按几下启停按钮给出真值。
第一步：协议栈身份识别
传统做法是\"对着字节猜格式\"。笔者的做法是先解决一个更便宜的问题：这到底是什么协议栈？
用REA打开上位机的原生PE后，检索通信相关符号，直接命中如下特征串：
CmpGwClientImpl.cpp
CmpGateway / CmpChannelClient / CmpRouter / CmpBlkDrvTcp
<厂商>CommDriver::<协议>ChannelConnect
以及一个版本字符串：1.2.heads/V2R1C00B18
这些不是\"推测出来的格式\"，而是反编译后直接读到的符号名与源码路径——连原始工程的 .cpp 文件名都没有抹除。
结论已经清晰：该PL 的通信栈并非自研私有协议，而是基于CODESYS通信栈构建，厂商在其上做了一层适配封装。证据等级：CONFIRMED（静态观察，符号名与源码路径直接命中）。
这一步带来两个直接收益：
其一，攻击面从\"未知\"变成\"已知\"。 CODESYS通信栈是被公开研究多年的对象，其服务组划分、认证机制与已知漏洞类型都有公开资料。确认同源后，分析可以站在既有研究之上。
其二，既有认知可以直接迁移。 笔者对CODESYS V3 通信流程的掌握，在后续章节的会话流程还原中几乎逐条对上。
从安全设计角度看，这里也暴露一个常见误区：许多厂商把\"没公开文档\"等同于\"安全\"。 若底层复用的是公开协议栈，那么\"私有\"只是包装——真正的安全边界并没有因为\"不公开\"而扩大一丝。
第二步：协议格式

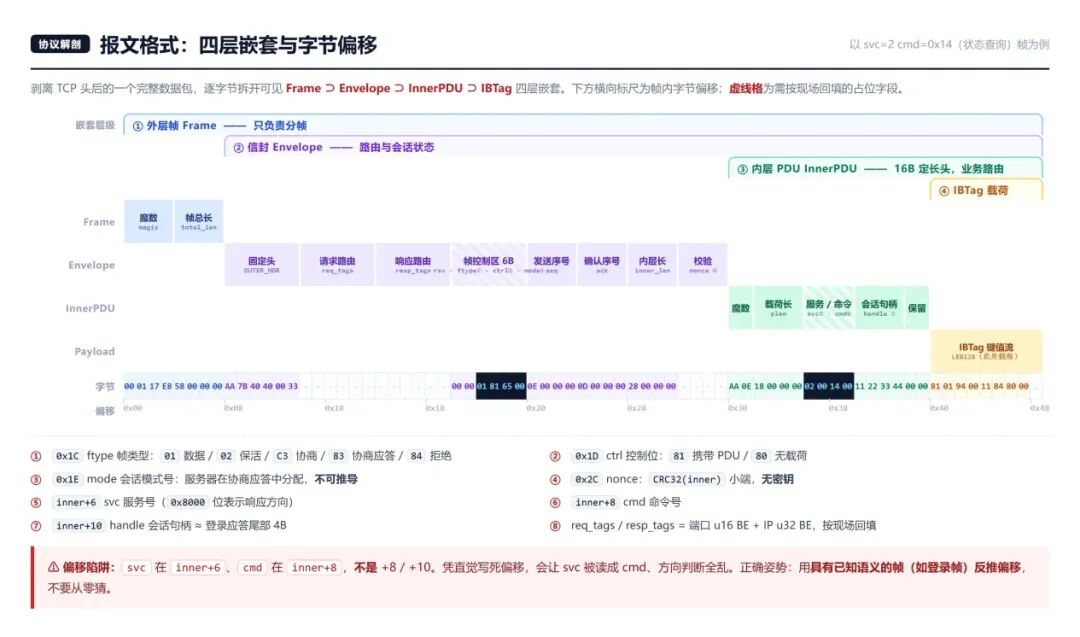

REA 反编译PDU解析逻辑后，一个完整数据包（剥离 TCP 头）呈现出清晰的四层嵌套。如下图为以一条状态查询帧为例的完整报文格式与字节偏移。
报文格式四层嵌套
- 第一层 Frame：u32 LE magic = 0xE8170100（线路字节 00 01 17 E8）+ 整帧总长；
- 第二层 Envelope：外层固定头 + 路由标签（请求方 / 响应方的端口 + IP）+ ftype / ctrl + 会话模式号 mode（由服务器分配）+ seq / ack + inner\_len + nonce；
- 第三层 InnerPDU：16字节定长头，svc位于inner+6、cmd位于 inner+8、handle位于 inner+10；
- 第四层 IBTag：[tag\_id][len][data]依次排列的键值流。
其中有两个关键点，都是靠REA定点反编译坐实的：
① svc / cmd 的偏移不能凭直觉。 svc在 inner+6、cmd 在inner+8，不是 +8 与 +10。偏移写错一个，服务号与命令号会整体错位，方向判断与命令语义全部混乱。笔者的做法是用已知语义的帧（如登录帧）反推偏移。
② 载荷是LEB128变长编码。顺符号链下钻到 IBTagReaderMoveNext的解码循环，and 0x7F / shl 7 / or 正是 LEB128（varint）的标准实现指纹。据此确认tag\_id与len均为变长编码。若按定长解析，服务器会直接返回\"坏参数\"——这正是许多逆向\"看起来对、真机不认\"的典型原因。
信封尾部的 4 字节 nonce 字段，第一眼像是完整性校验。经暴力拟合确认nonce = CRC32(inner)，并且用对照实验验证——修改内层字段、重算CRC32后回填，服务器照收。结论明确：它只防传输错误，不防篡改。 顺带一条方法论提醒：该字段名为 \"nonce\"，容易被误认为承担抗重放职责；把字段名当作功能说明，是协议逆向中最常见的误判来源之一。
第三步：完整通信流程

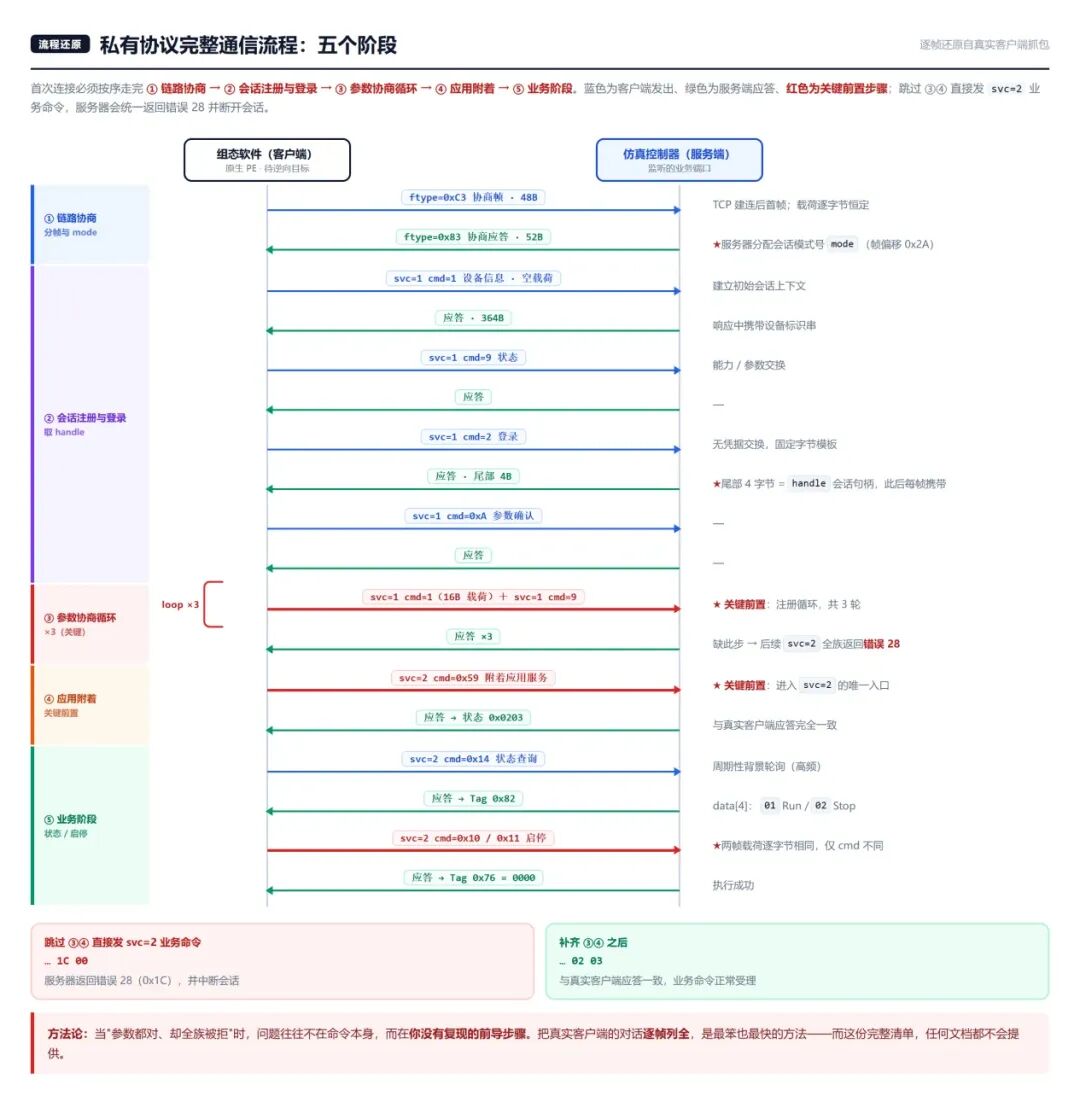

工业协议中\"先建立会话、再进行业务操作\"是通用设计。在分析一套新协议时，第一步不是急着发业务命令，而是把真实客户端的会话起始帧逐帧列全。整理后得到下图所示的五个阶段。
私有协议完整通信流程
- 链路协商：客户端发送 ftype=0xC3 协商帧，服务器回复 ftype=0x83，其中携带服务器分配的会话模式号mode；
- 会话注册与登录：svc=1 cmd=1 建立初始上下文 → cmd=9 交换运行参数 → cmd=2 登录，服务器在响应尾部返回会话句柄 handle；
- 参数协商循环：svc=1 cmd=1 + cmd=9 重复三轮；
- 应用附着：svc=2 cmd=0x59，附着到应用服务；
- 业务阶段：至此才可发送svc=2 的业务命令（状态查询、启停控制）。
把这条流程与笔者前作写过的CODESYS V3流程对照，两者在阶段划分与令牌传递方式上高度对应：
| 阶段 | CODESYS V3（笔者前作） | 本协议 |
|---|---|---|
| ① 通道建立 | CHOPEN → channel\_id | ftype=0xC3 / 0x83 协商 → mode |
| ② 会话创建 | 创建会话 → session\_id | svc=1 cmd=1 会话注册 |
| ③ 参数 / 挑战 | 获取 challenge | svc=1 cmd=9 参数协商 |
| ④ 身份登录 | 授权登录（用户名 + 密码） | svc=1 cmd=2 登录 → handle |
| ⑤ 应用登录 | 应用登录 → op\_key | svc=2 cmd=0x59 附着应用服务 |
| ⑥ 业务报文 | 业务服务组报文 svc=2 | 业务命令 |
这个\"五阶段\"并非本文的新发现，而是CODESYS通信栈的标准会话流程；它的价值在于印证——一套被包装成\"私有\"的协议，其会话模型与公开协议栈几乎逐条对应。前序章节底层是CODESYS V3协议栈的判断，在这里得到了流程级的印证。
顺带记一个坑：中途跳过第 3、4 步直接发 svc=2 业务命令，服务器会统一返回错误码28并踢掉会话。笔者曾排除多个方向——命令码写错、需要双会话、Tag编码不对、乃至需要加密升级（全量抓包中 0 条升级帧）。真因是最简单的那个：会话前置没有走完。 当出现\"参数都对、却整族被拒\"时，问题通常不在命令本身，而在前置流程。
第四步：启停攻击
拿到应用层访问权后，剩下一个必须靠真值裁决的问题：哪个命令是\"启动\"、哪个是\"停止\"？
REA已经把答案的一半摆到桌面上：扫过上位机里34个 sendRequest 调用点后，命令字表里有一对高度可疑的候选——载荷逐字节完全相同、仅命令码不同：
svc=2 cmd=0x11 payload = 81 01 88 00 11 84 80 00 f8 b4 ef af → 停止
svc=2 cmd=0x10 payload = 81 01 88 00 11 84 80 00 f8 b4 ef af → 启动
典型的 Start / Stop 命令对。证据等级：CONFIRMED（抓包观察，载荷一致仅命令码不同）。
此步骤需要人类介入告知REA操作，REA抓取报文即可做全面分析：
整理后见下表所示。
| 命令 | svc | cmd（十六进制 / 十进制） | 旁证 |
|---|---|---|---|
| 停止 | 2 | 0x11 / 17 | 点击后状态字节 01 → 02 |
| 启动 | 2 | 0x10 / 16 | 点击后状态字节 02 → 01 |
| 状态查询 | 2 | 0x14 / 20 | 应答 Tag 0x82 第 4 字节 |
这一步，就是人类在这项研究里不可替代贡献。 其余功夫——包括找出这一对候选命令——都由REA完成。
第五步：实测验证

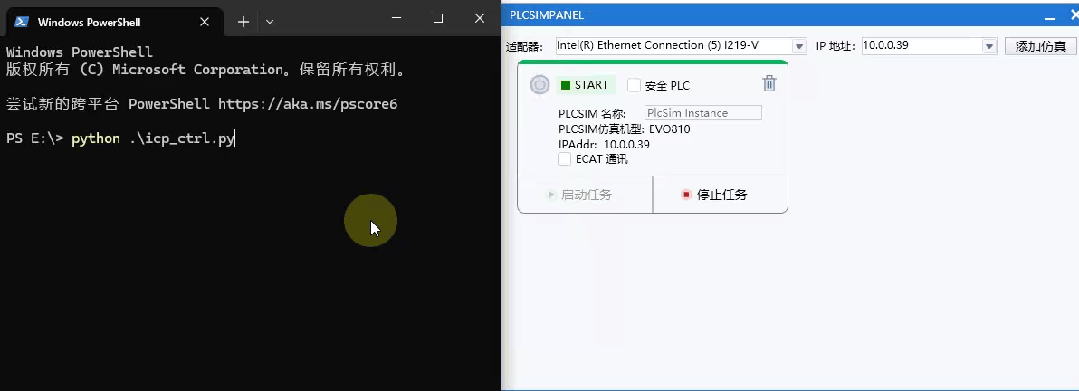

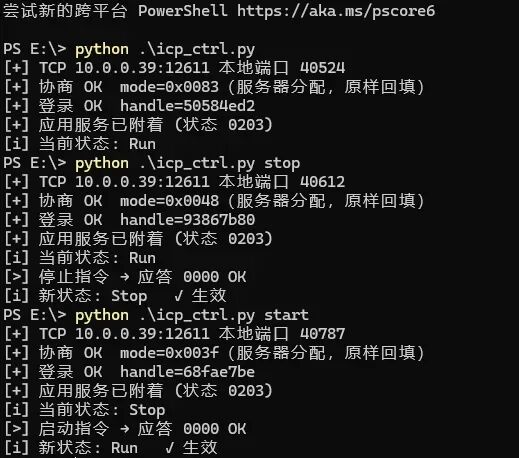

按上述结论，笔者用纯Python标准库写了一个单文件客户端：构造帧 → 正确重算 nonce → 按序完成会话建立 → 发送业务命令。全程不引用厂商任何DLL / SDK。在授权仿真环境中实测，输出如下所示。
从协议身份识别到控制器启停控制的完整闭环，到此打通。 证据等级：CONFIRMED（动态验证，仿真环境实测）。
需要说明的是，本实现仅用于授权环境下的安全验证，旨在验证协议是否存在未授权控制风险，不作为攻击工具。
IFA\_PLC\_ATTACK
协议安全风险分析
综合静态分析与动态验证，该协议在设计上存在如下风险，整理后见下表所示。
| # | 风险 | 具体表现 |
| 1 | 会话建立无认证 | 无凭据、无证书，\"登录\"仅为固定字节握手动作，重放即可获得合法会话 |
| 2 | 握手可重放 | 协商帧载荷逐字节恒定，\"认证\"退化为\"知道模板\" |
| 3 | 完整性校验无效 | nonce = CRC32(inner)，无密钥，改帧后重算即通过（已实测） |
| 4 | 全流量明文 | 未观察到任何加密升级帧；工程文件明文传输，可嗅探、可替换 |
| 5 | 控制命令无授权分级 | 只读查询与写操作（启停）同权限，一旦建立会话即\"一权通吃\" |
| 6 | 无速率 / 并发限制 | 未观察到对连接数或请求频率的任何限制 |
| 7 | 二进制指纹泄露 | 符号名、源码路径、版本串未剥离，直接暴露底层协议栈身份 |
在攻击路径上，这些风险并非孤立点，而是一条链：端口可达 → 建立会话（无需认证）→ 完成应用附着 → 发送启停命令。任何能访问业务端口的主体，都可以在不持有任何凭据的情况下，完成对控制器运行状态的控制。
需要特别指出的是：上述问题并非该厂商独有。由于协议底层复用CODESYS通信栈，同类问题在CODESYS生态的其他产品中同样需要关注；更广义地看，Modbus、S7Comm等经典工业协议也普遍建立在\"网络可达即可信\"的假设之上。这更多是一个行业性的历史遗留问题。
防护建议
厂商层面：
- 会话认证：在会话建立阶段引入随机挑战值（challenge）与凭据校验，避免\"固定模板即认证\"的可重放设计；
- 完整性校验：将无密钥的CRC32替换为带密钥的HMAC-SHA256；
- 通信加密：CODESYS通信栈本身具备加密通道能力，但默认未启用——建议出厂配置中强制开启；
- 授权分级：只读查询与控制类写操作权限分离，避免一权通吃；
- 二进制瘦身：发布前剥离符号名与源码路径，减少协议栈指纹泄露。
用户层面：
- 网络隔离：工控网络与办公网、互联网严格隔离，做好纵深防御；
- 最小可达：通过防火墙/访问控制仅放行必要主机访问业务端口；
- 远程访问加固：确需远程时采用安全VPN，并做好访问审计；
- 关注补丁：关注厂商安全通告，测试后升级受影响产品。
REA在工控安全研究中的价值
一句话：这次研究里，读懂私有协议的活儿几乎全是REA干的，人类只按了几个按钮。
它能用在哪些地方：
- 上位机 PE（组态软件、通信客户端、授权模块）是REA的舒适区——协议栈识别、报文格式还原、命令字提取、调用契约发现，基本都在数条编排内完成；
- 尤其值得注意的是黑盒抓包摸不到的\"调用契约\"：隐藏参数、返回值为void、运行模式标志、结构体的精确偏移——这些只有静态反编译能给出，而REA把它们的获取成本压得很低。这也是\"能调通/调不通\"的分水岭；
- 它同时是\"定性加速器\"：本次第一步就命中Cmp\* 符号，\"这是什么协议栈\"这个最贵的问题被一次检索解决，后续分析直接站在既有研究之上。
边界也要说清楚：
- REA不是反汇编器，能力取决于所接入的引擎（本次为 Windows Ghidra，仅支持 PE 目标）；对非PE的OT固件无能为力，那属于ICS专用工具链的范畴；
- 它不降低认知门槛——本次识别之所以快，前提是笔者熟悉CODESYS组件命名；它压缩的是机械检索成本，而非判断力成本；
- 它替代不了\"观察真实流量 + 真值裁决\"——这正是本次按下那两次启停按钮的意义所在。
所以正确用法是：以REA建立假设，以真机抓包与人工裁决坐实结论。 而人类的价值，恰恰集中在后者那几次\"按键\"上，在于对业务的理解上。
