这篇文章记录 D3CTF 2026 d3llvm 在启动阶段的分析过程，重点不在最终输入算法，而在下面这条链路：
- logcat 定位 JNI\_OnLoad
- 逐层 trace 外层 libd3llvm.so
- 放行环境检查
- 发现加密的 libd3llvm\_payload.so
- 通过 dlsym 捕获 Payload\_OnLoad
- 从内存恢复可被 IDA 正确识别的 payload ELF
- 分析 payload 内层状态机
- 定位并验证第二层检查
测试环境
设备：Pixel 5，arm64-v8a，已解锁并具有 root
系统：Android
动态分析：Frida 17.15.3
静态分析：JADX、IDA Pro
辅助工具：adb、logcat、apktool
包名：com.example.d3llvm
01
从启动崩溃开始
安装 APK 后直接点击图标，直接闪退。看起来是环境检测到异常，抓日志看看清理日志、启动 Activity，再导出本次崩溃信息：
cmdadb shell am force-stop com.example.d3llvmadb logcat -cadb shell am start -n com.example.d3llvm/.MainActivityadb logcat -d > \"D:\\anzhuonixiang\\d3llvm_log.txt\"

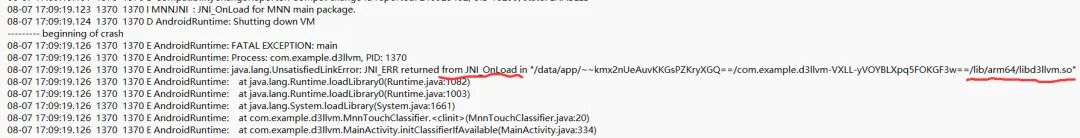

可以看出，Android 明确指出 libd3llvm.so 的 JNI\\_OnLoad 返回了错误值。
所以目前线索指向分析libd3llvm.so，进去看看到底怎么检测的，先用apktool解包一下apk。
02
静态查看外层 JNI\_OnLoad

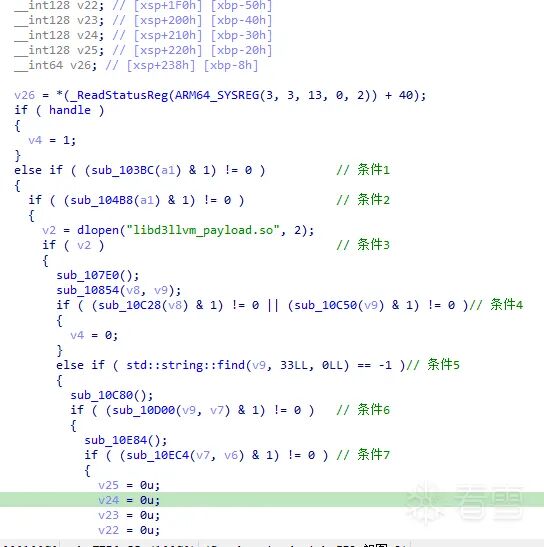

看起来有点吓人，检测点挺多而且嵌套了几层，大致找几个看一下。

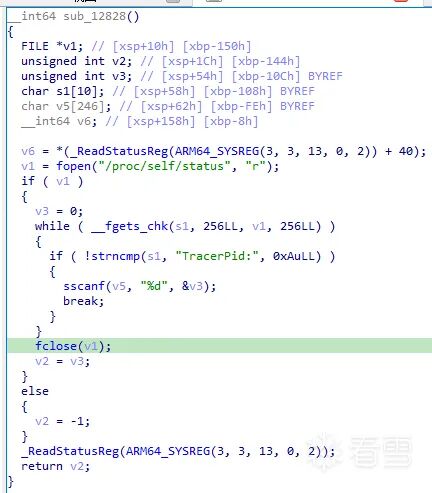

TracePid检测有没有正在被调试

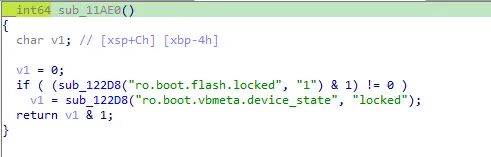

检测Bootloader锁是否打开，也就是说root过的手机环境会被检测
03
先 trace 返回值判断哪些检测点需要绕开
由于apk一打开直接闪退，应使用启动模式而不是附加模式
frida -U -f com.example.d3llvm -l .\d3llvm\_trace\_step.js
const module = Process.findModuleByName('libd3llvm.so');
function traceReturn(module, offset, name) {
Interceptor.attach(module.base.add(offset), {
onLeave(retval) {
console.log(`[RET] ${name} => ${retval.toInt32()}`);
}
});
}
traceReturn(module, 0x103bc, 'sub_103bc');
traceReturn(module, 0x104b8, 'sub_104b8');
traceReturn(module, 0x10c28, 'sub_10c28');
traceReturn(module, 0x10c50, 'sub_10c50');
traceReturn(module, 0x10d00, 'sub_10d00');
traceReturn(module, 0x10ec4, 'sub_10ec4');
traceReturn(module, 0x1137c, 'sub_1137c');
traceReturn(module, 0x11674, 'sub_11674');
traceReturn(module, 0x11828, 'sub_11828');

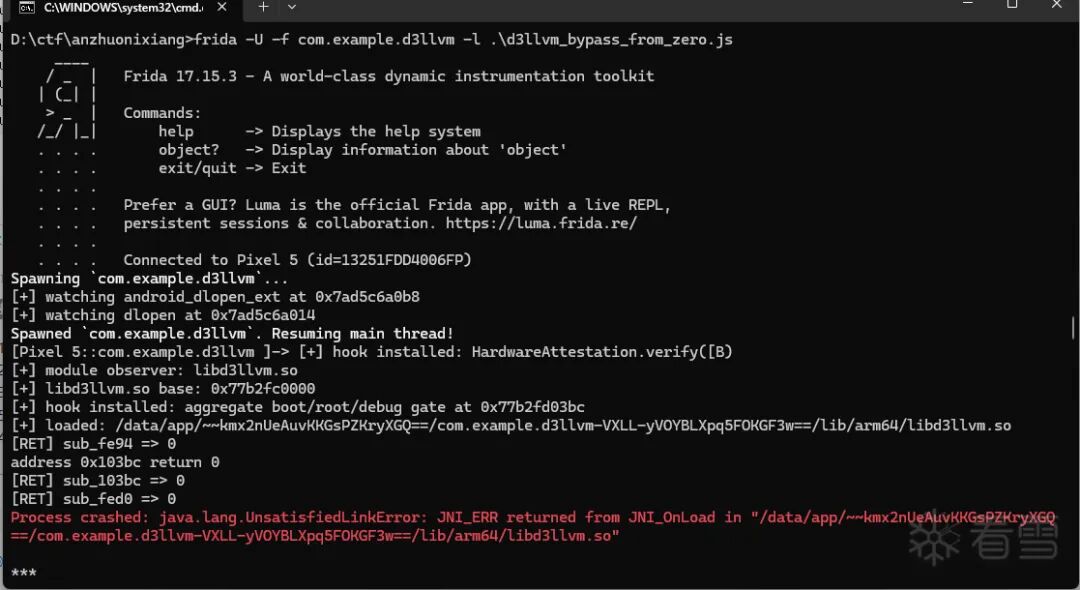

第一次运行时，外层流程停在 sub\\_103BC。修改返回值继续

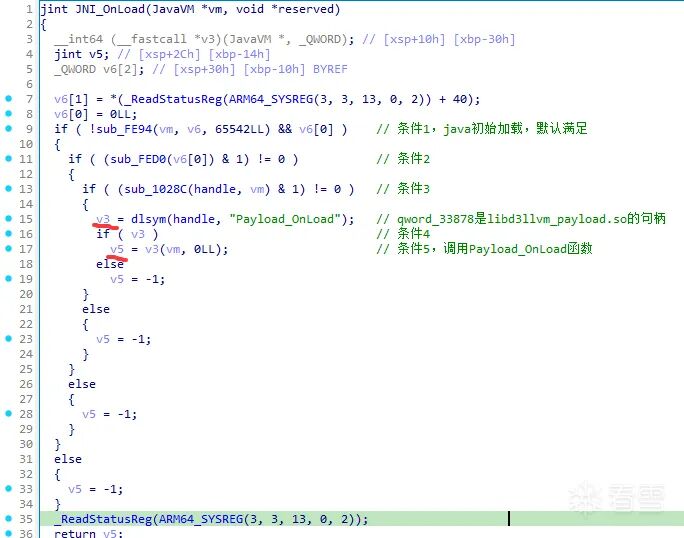

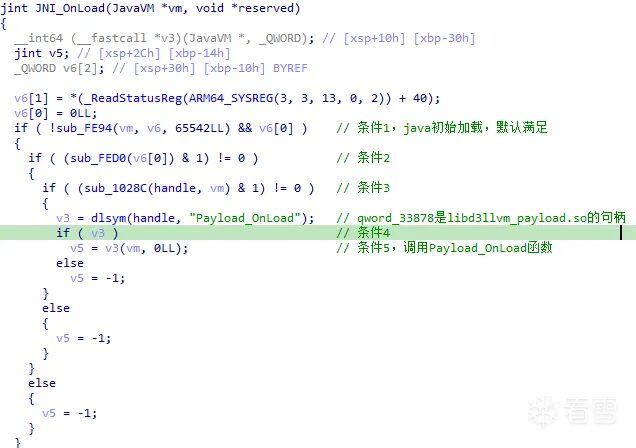

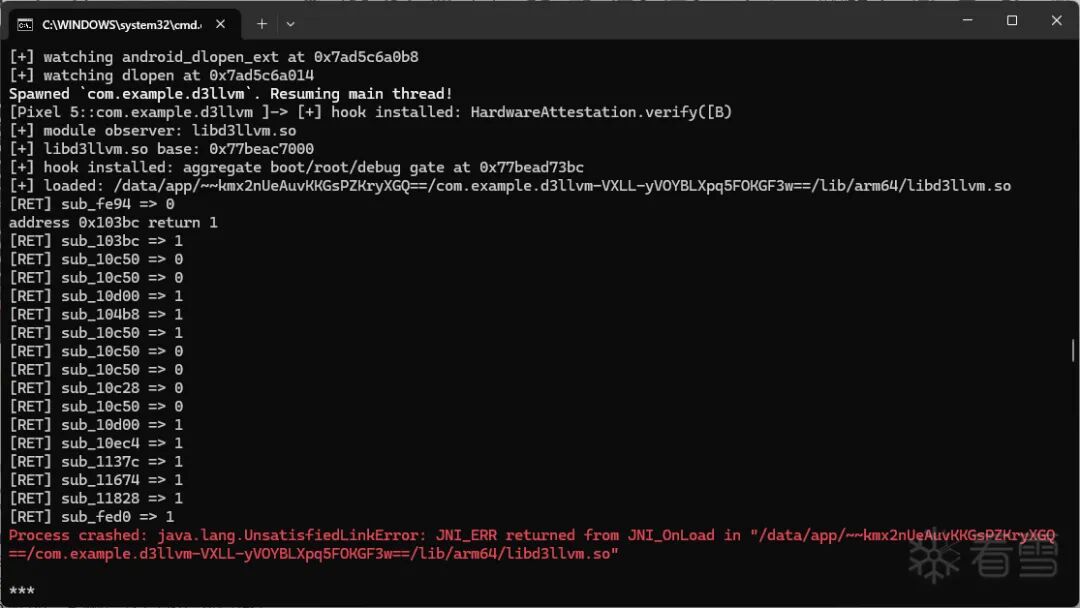

哦豁，都验证通过，但依然没有启动成功。怀疑是下图中的Payload\_Onload函数校验没通过。
改一下脚本，抓一下v3 v5的值。v3是Payload\_Onload函数的函数地址，且位于另一个.so文件（libd3llvm\_payload.so）
//检查payload_onload地址是否查询成功
Interceptor.attach(module.base.add(0xfe34), {
onEnter() {
const x8 = this.context.x8;
let payloadModule = Process.findModuleByName('libd3llvm_payload.so');
console.log(`[FE34] X8=${x8}`);
console.log(`Address=${payloadModule.base}`);
}
});
//检查payload_onload函数返回值
Interceptor.attach(module.base.add(0xfe58), {
onEnter() {
const raw = this.context.x0.toUInt32();
const signed = raw > 0x7fffffff
? raw - 0x100000000
: raw;
console.log(`[FE58] W0=${signed}`);
},
onLeave(ret) {
console.log('[+] Payload_OnLoad original result: ' +
ret.toInt32());
}
});

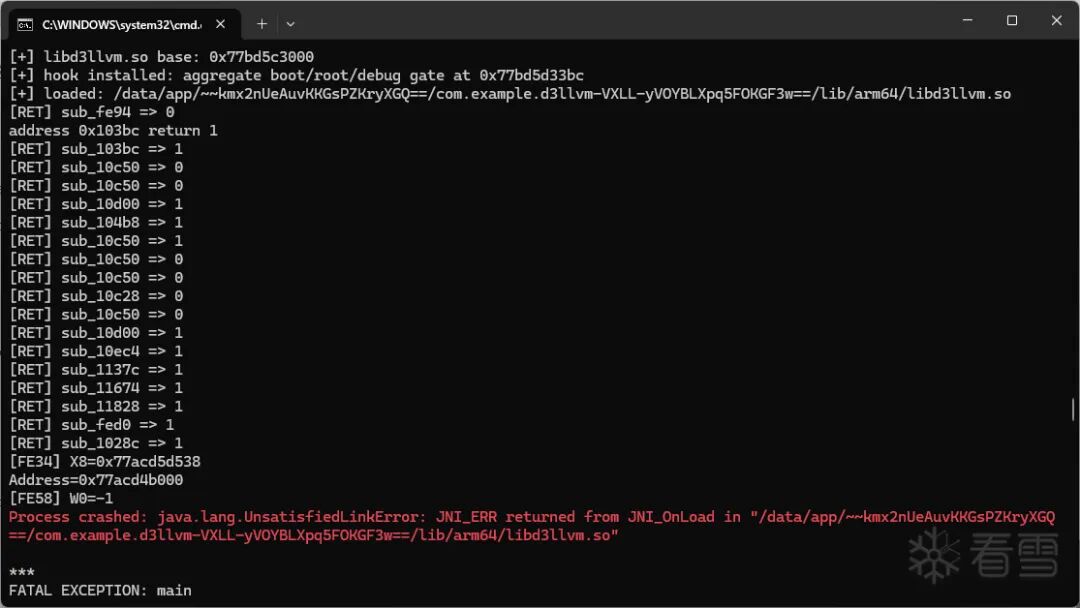

找到了，v5为-1，也就是说Payload\_Onload函数大概率也是个校验函数，执行结果不满足要求。
这里如果直接修改Payload\_Onload函数返回值，有可能会导致其中一些初始化操作不执行，保险起见去对应函数部分看一下。
04
动态dump出libd3llvm\_payload.so
ida打开libd3llvm\_payload.so文件发现本身是加密过的，需要用frida来hook出解密的文件。
这里选择dlsym函数执行时的时间点来dump，因为如果Payload\_Onload开始执行时dump，有可能文件结构会被frida破坏。
//dump解密后的so函数
function dumpPayload(module) {
if (module === null) {
throw new Error('payload module is null');
}
const outputPath =
'/data/user/0/com.example.d3llvm/files/' +
'libd3llvm_payload.decrypted.so';
// 读取磁盘上的原始ELF，保留正常文件布局。
const source = new File(module.path, 'rb');
const chunks = [];
let total = 0;
while (true) {
const chunk = source.readBytes(0x10000);
if (chunk.byteLength === 0) {
break;
}
const bytes = new Uint8Array(chunk);
chunks.push(bytes);
total += bytes.length;
}
source.close();
const image = new Uint8Array(total);
let position = 0;
chunks.forEach((chunk) => {
image.set(chunk, position);
position += chunk.length;
});
if (
image.length < 0x40 ||
image[0] !== 0x7f ||
image[1] !== 0x45 ||
image[2] !== 0x4c ||
image[3] !== 0x46 ||
image[4] !== 2 ||
image[5] !== 1
) {
throw new Error('source is not ELF64 little-endian');
}
const view = new DataView(image.buffer);
const readU16 = (offset) =>
view.getUint16(offset, true);
const readU32 = (offset) =>
view.getUint32(offset, true);
const readU64 = (offset) =>
readU32(offset) +
readU32(offset + 4) * 0x100000000;
const programHeaderOffset = readU64(0x20);
const programHeaderSize = readU16(0x36);
const programHeaderCount = readU16(0x38);
let patchedSegments = 0;
let patchedBytes = 0;
for (let i = 0; i < programHeaderCount; i++) {
const header =
programHeaderOffset + i * programHeaderSize;
const type = readU32(header);
const flags = readU32(header + 4);
const fileOffset = readU64(header + 8);
const virtualAddress = readU64(header + 16);
const fileSize = readU64(header + 32);
const isLoadSegment = type === 1; // PT_LOAD
const isExecutable = (flags & 1) !== 0; // PF_X
if (!isLoadSegment || !isExecutable || fileSize === 0) {
continue;
}
const available = Math.min(
fileSize,
image.length - fileOffset
);
if (available <= 0) {
continue;
}
const memoryAddress =
module.base.add(virtualAddress);
const decrypted =
memoryAddress.readByteArray(available);
image.set(
new Uint8Array(decrypted),
fileOffset
);
patchedSegments++;
patchedBytes += available;
console.log(
'[dump] patched executable PT_LOAD' +
' memory=' + memoryAddress +
' fileOffset=0x' + fileOffset.toString(16) +
' size=0x' + available.toString(16)
);
}
if (patchedSegments === 0) {
throw new Error('no executable PT_LOAD segment found');
}
const output = new File(outputPath, 'wb');
output.write(image.buffer);
output.flush();
output.close();
console.log(
'[+] valid ELF dumped: ' + outputPath +
' size=' + image.length +
' patched=0x' + patchedBytes.toString(16)
);
}
let payloadOnLoadDumped = false;
function dumpso() {
const address = findGlobalExport('dlsym');
if (address === null) {
return;
}
Interceptor.attach(address, {
onEnter(args) {
this.symbol = null;
try {
if (!args[1].isNull()) {
this.symbol = args[1].readCString();
}
} catch (error) {
this.symbol = null;
}
},
onLeave(retval) {
if (
this.symbol === 'Payload_OnLoad' &&
!retval.isNull() &&
!payloadOnLoadDumped
) {
let payloadModule = Process.findModuleByName('libd3llvm_payload.so');
if (payloadModule === null) {
//根据地址反查函数属于哪个模块，得到libd3llvm_payload.so模块地址
payloadModule = Process.findModuleByAddress(target);
}
try {
dumpPayload(payloadModule);
console.log('[+] payload dump completed');
} catch (error) {
payloadOnLoadDumped = false;
console.log(
'[-] payload dump failed: ' + error.stack
);
}
}
}
});
console.log('[+] watching dlsym at ' + address);
}
成功dump出且可以分析。
05
Payload\_OnLoad函数分析

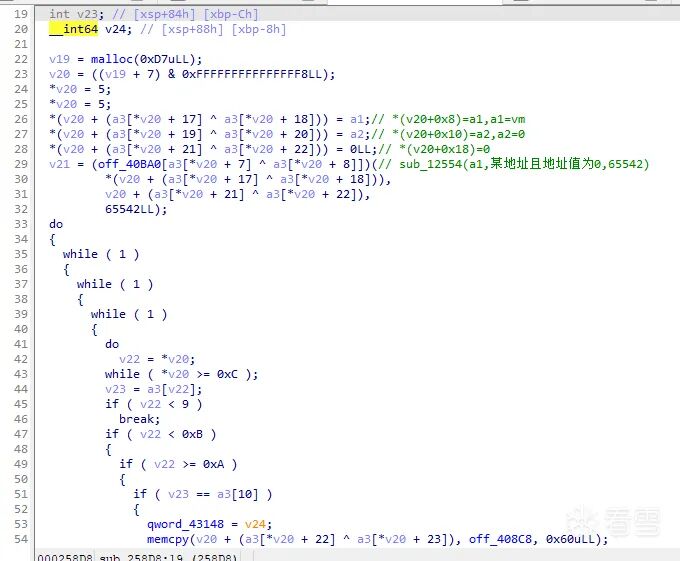

有一个魔改过的ollvm混淆，D810无法直接处理。观察后发现状态位为v22，每次跳转都会改变v22，且有大量类似\(v20 + (a3[\v20 + 17] ^ a3[\*v20 + 18]))的混淆。a3是一张固定混淆表，这部分混淆本质是每次进行查表,ollvm本身state也并不多，可以直接手动整理所有状态来观察跳转。
整理后的伪代码：
case 0:
break;
case 1:
*(v20 + 0xc8) = (*(qword_43148 + 1448))(*qword_43148,*(v20 + 0xc0),v20 + 0x30,4LL); /* a3 XOR(case=1, 37, 38); idx 38,39 | a3 XOR(case=1, 35, 36); idx 36,37 | a3 XOR(case=1, 31, 32); idx 32,33 */
(*(qword_43148 + 248))(*qword_43148, *(v20 + 0xc0)); /* a3 XOR(case=1, 35, 36); idx 36,37 */
v13 = *(qword_43148 + 488);
v14 = *qword_43148;
v4 = (off_40BA0[0x1])(&unk_423BD); /* a3 XOR(case=1, 15, 16); idx 16,17 */
*(v20 + 0xc0) = v13(v14, v4); /* a3 XOR(case=1, 35, 36); idx 36,37 */
if ( *(v20 + 0xc0) ) /* a3 XOR(case=1, 35, 36); idx 36,37 */
v5 = 7;
else
v5 = 2;
*v20 += v5;
case 2:
*(v20 + 0x4) = -1; /* a3 XOR(case=2, 18, 19); idx 20,21 */
*v20 -= 2;
case 3:
*(v20 + 0x4) = 0; /* a3 XOR(case=3, 17, 18); idx 20,21 */
*v20 -= 3;
case 4:
if ( *(v20 + 0x18) ) /* a3 XOR(case=4, 22, 23); idx 26,27 */
v10 = 2;
else
v10 = -2;
*v20 += v10;
case 5:
if ( v21 )
v6 = -3;
else
v6 = -1;
*v20 += v6;
case 6:
if ( (sub_3689C(*(v20 + 0x18), &bridge) & 1) != 0 ) /* a3 XOR(case=6, 20, 21); idx 26,27 */
v7 = 5;
else
v7 = 1;
*v20 += v7;
case 7:
*(v20 + 0x4) = -1; /* a3 XOR(case=7, 13, 14); idx 20,21 */
*v20 -= 7;
case 8:
*(v20 + 0xc8) = (*(qword_43148 + 1448))(*qword_43148,*(v20 + 0xc0),v20 + 0x90,2LL); /* a3 XOR(case=8, 30, 31); idx 38,39 | a3 XOR(case=8, 28, 29); idx 36,37 | a3 XOR(case=8, 26, 27); idx 34,35 */
(*(qword_43148 + 248))(*qword_43148, *(v20 + 0xc0)); /* a3 XOR(case=8, 28, 29); idx 36,37 */
*(v20 + 0x4) = 65542; /* a3 XOR(case=8, 12, 13); idx 20,21 */
*v20 -= 8;
case 9:
*(v20 + 0x4) = 0; /* a3 XOR(case=9, 11, 12); idx 20,21 */
*v20 -= 9;
case 10:
qword_43148 = v24;
memcpy(v20 + 0x30, off_408C8, 0x60uLL); /* a3 XOR(case=10, 22, 23); idx 32,33 */
memcpy(v20 + 0x90, off_40928, 0x30uLL); /* a3 XOR(case=10, 24, 25); idx 34,35 */
v11 = *(qword_43148 + 488);
v12 = *qword_43148;
v8 = (off_40BA0[0x2])(&unk_42397); /* a3 XOR(case=10, 4, 5); idx 14,15 */
*(v20 + 0xc0) = v11(v12, v8); /* a3 XOR(case=10, 26, 27); idx 36,37 */
if ( *(v20 + 0xc0) ) /* a3 XOR(case=10, 26, 27); idx 36,37 */
v9 = -9;
else
v9 = -1;
*v20 += v9;
case 11:
v24 = operator new(0x738uLL);
sub_12590(v24, *(v20 + 0x18)); /* a3 XOR(case=11, 15, 16); idx 26,27 */
--*v20;
完整成功路径：5 -> 4 -> 6 -> 11 -> 10 -> 1 -> 8 -> 0

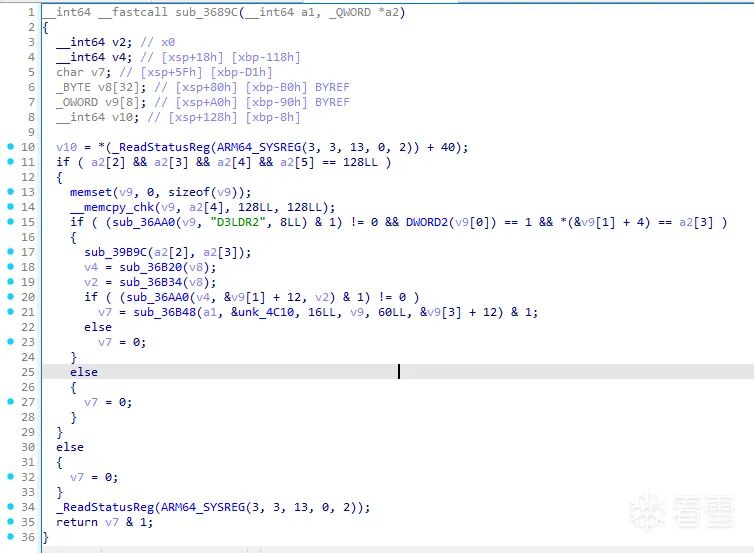

继续定位，定位到sub\_3689c函数校验没通过。
是一个程序的完整性校验，直接hook：
let payloadOnLoadHooked=false;
function watchDlsym() {
const address = findGlobalExport('dlsym');
if (address === null) {
return;
}
Interceptor.attach(address, {
onEnter(args) {
this.symbol = null;
try {
if (!args[1].isNull()) {
this.symbol = args[1].readCString();
}
} catch (error) {
this.symbol = null;
}
},
onLeave(retval) {
if (
this.symbol === 'Payload_OnLoad' &&
!retval.isNull() &&
!payloadOnLoadHooked
) {
payloadOnLoadHooked = true;
//保存入口地址
const target = ptr(retval);
console.log('[+] dlsym Payload_OnLoad => ' + target);
let payloadModule = Process.findModuleByName('libd3llvm_payload.so');
if (payloadModule === null) {
//根据地址反查函数属于哪个模块，得到libd3llvm_payload.so模块地址
payloadModule = Process.findModuleByAddress(target);
}
if (payloadModule !== null) {
/*
* Payload_OnLoad performs an internal predicate at +0x3689c.
* On this unlocked/rooted device it returns false, so the
* flattened dispatcher stores -1 before RegisterNatives.
* Force this predicate to true so normal registration runs.
*/
Interceptor.attach(payloadModule.base.add(0x3689c), {
onLeave(r) {
console.log('[+] payload predicate original result: ' +
r.toInt32());
r.replace(1);
}
});
console.log('[+] hook installed: payload predicate at ' +
payloadModule.base.add(0x3689c));
} else {
console.log('[!] cannot locate payload module for predicate hook');
}
Interceptor.attach(target, {
onEnter(args) {
console.log('[+] entered Payload_OnLoad');
},
onLeave(ret) {
console.log('[+] Payload_OnLoad original result: ' +
ret.toInt32());
}
});
console.log('[+] hook installed: Payload_OnLoad');
}
}
});
console.log('[+] watching dlsym at ' + address);
}

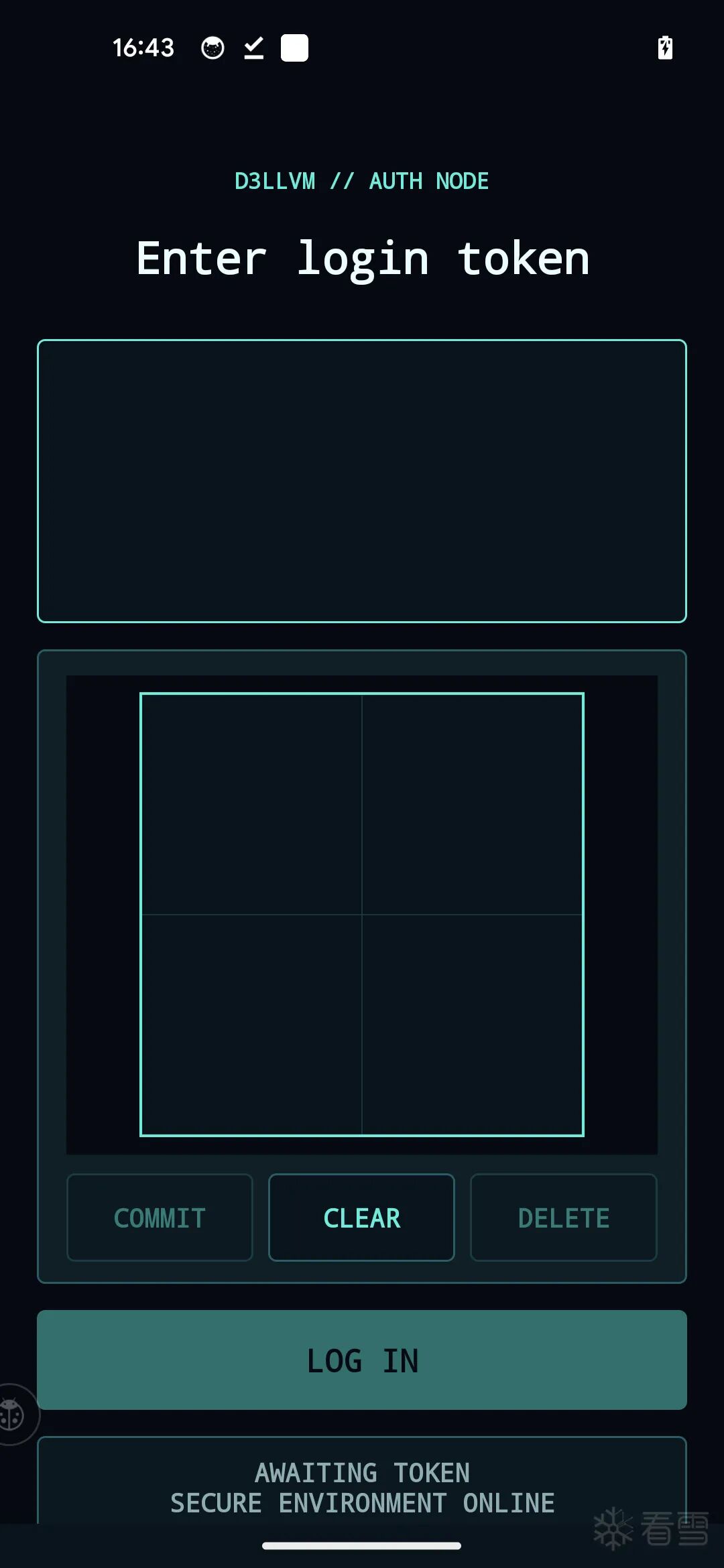

frida启动，程序成功运行。
06
总结
这部分分析最终形成了两层定位：
外层 libd3llvm.so -> JNI_OnLoad -> sub_103BC 环境门 -> dlopen(libd3llvm_payload.so) -> dlsym(Payload_OnLoad)内层 libd3llvm_payload.so -> Payload_OnLoad -> GetEnv -> sub_3689C bridge/摘要/认证检查 -> FindClass -> RegisterNatives -> 返回 JNI_VERSION_1_6
对我来说，这个apk最有价值的地方不是后续算法部分，而是面对类似反调试手段时建立了一套可重复的方法：
先从系统日志确定失败边界-> 静态查看条件关系-> 动态记录原始返回值-> 每次只放行当前阻塞点-> 在运行时边界捕获下一层模块-> 正确恢复 ELF 后继续静态分析-> 最后收敛成最小 Hook 集
本文重点在反调试部分，暂不展开后续解密算法。
