网络协议—SNMP协议

原创

老五

老五说网络

2026年1月5日 16:30 陕西

SNMP基本概念

    SNMP（Simple Network Management Protocol，简单网络管理协议）是一种用于在IP网络中管理和监控网络设备的标准协议。它被广泛应用于路由器、交换机、服务器、防火墙、打印机、UPS等支持网络连接的设备上，是网络运维和IT基础设施管理的重要工具。

一、SNMP 的核心目标

• 集中监控：通过一个管理站（Manager）监控多个网络设备。
• 实时状态获取：如 CPU 使用率、内存占用、接口流量、运行时间等。
• 故障告警：设备异常时主动通知管理员（如端口宕机、温度过高）。
• 远程配置（有限）：部分参数可通过 SNMP 进行远程修改（需写权限）。

二、SNMP 的基本架构

SNMP 采用 客户端-服务器模型，主要包含以下三个要素：

1. NMS（Network Management Station，网络管理系统）

    Manager管理端，通常是一台运行网管软件（如 Zabbix、PRTG、SolarWinds、LibreNMS）的服务器。主动向设备发起查询或接收设备发送的告警。

2. Agent（代理）

    运行在被管理设备上的 SNMP 服务程序。负责收集本地信息，并响应 Manager 的请求，也可主动发送告警（Trap/Inform）。

3. MIB（Management Information Base，管理信息库）

    一个标准化的、树状结构的数据库，定义了设备可被访问的所有管理对象。每个对象由唯一的 OID（Object Identifier） 标识，例如：

• 1.3.6.1.2.1.1.1.0 → 系统描述（sysDescr）
• 1.3.6.1.2.1.1.3.0 → 系统运行时间（sysUpTime）

三、SNMP 的通信机制

SNMP 基于 UDP 协议（无连接、轻量级）：

• UDP 161 端口：Agent 监听此端口，接收 Manager 的 Get/Set 请求。
• UDP 162 端口：Manager 监听此端口，接收 Agent 发送的 Trap 或 Inform 消息。

四、SNMP数据报文分析

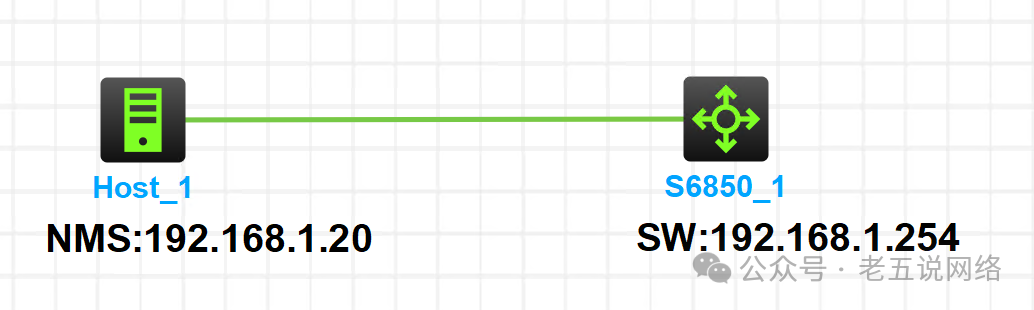

1、网络拓扑

2、设备配置

SW：

#vlan 1#interface Vlan-interface1 ip address 192.168.1.254 255.255.255.0# snmp-agent snmp-agent local-engineid 800063A2801E6A4D23010000000001 snmp-agent community write private snmp-agent community read public snmp-agent sys-info version v2c v3#

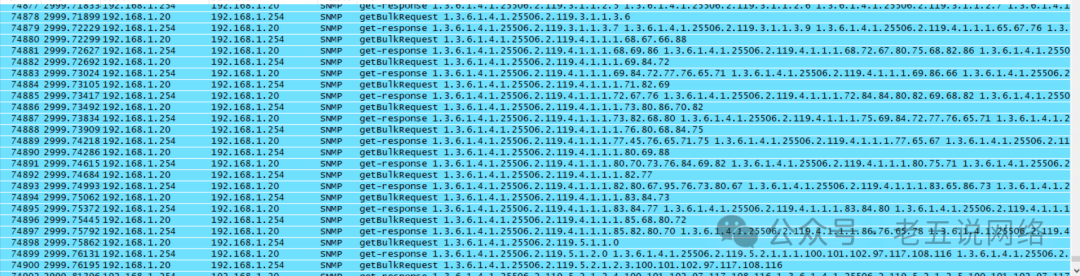

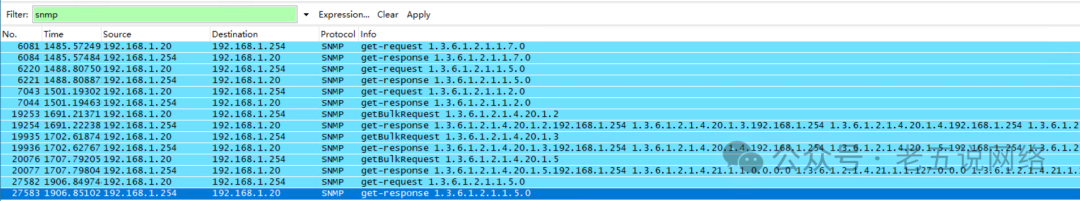

3、抓取SNMP数据报文

常见的操作类型如下：

| | | | — | — | | 操作 | 说明 | | GET | 获取指定 OID 的值 | | GET-NEXT | 获取 MIB 树中下一个 OID 的值（用于遍历） | | GET-BULK（v2c/v3） | 高效批量获取多个值 | | SET | 修改设备上的可写参数（如重启、更改配置） | | TRAP Agent | 主动向 Manager 发送异步告警（无需确认） | | INFORM（v2c/v3） | 类似 Trap，但要求 Manager 回复确认 |

→分析GET操作的数据报文

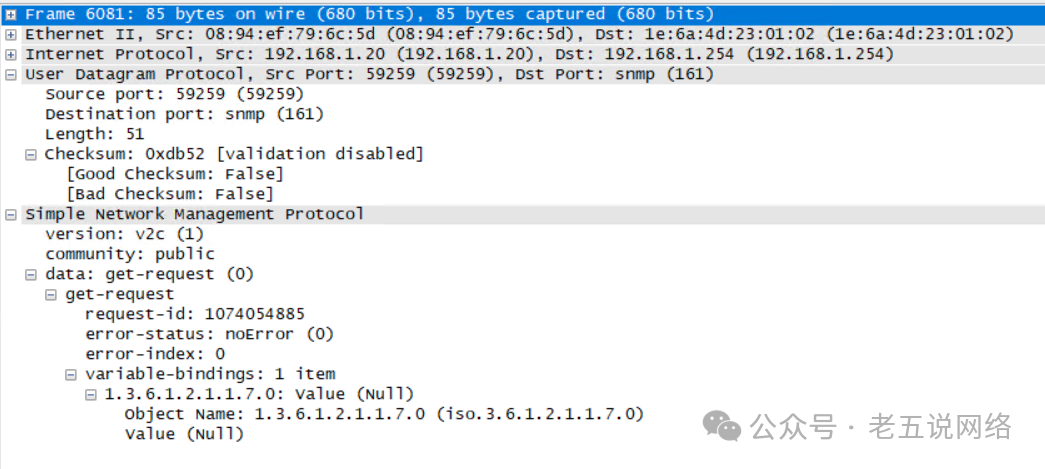

• 192.168.1.20 的 SNMPv2c GET 请求，使用默认团体名 public，试图获取目标设备（192.168.1.254）的 sysServices（系统服务类型）信息。

链路层（Ethernet II）

• 源 MAC 地址：08:94:ef:79:6c:5d：发送设备的物理地址，可能是某台主机或网管服务器。
• 目的 MAC 地址：1e:6a:4d:23:01:02：接收设备的物理地址，通常是目标网络设备（如交换机、路由器等）。

说明：表示从一台主机向另一台设备发送的数据包。

网络层（Internet Protocol）

• 源 IP：192.168.1.20：网络管理站（NMS）或监控主机的 IP 地址。
• 目的 IP：192.168.1.254：被管理设备（Agent）的 IP 地址。

说明：目的 IP 是默认网关地址，一般配置在路由器或核心交换机。

传输层（User Datagram Protocol）

• 源端口：59259（随机端口，客户端临时使用）
• 目的端口：161（SNMP Agent 默认监听端口）
• UDP 长度：51 字节（不包含 IP 和以太网头）

说明：典型的 SNMP 客户端发起请求 的行为。

应用层（Simple Network Management Protocol）

1. SNMP 版本与认证

• version: v2c (1) ：版本，SNMPv2c（版本 2 的社区版）
• community: public ：团体名：public（只读）这是默认的“只读”团体名（类似密码），用于身份验证。

说明：public 是常见默认值，容易被攻击者利用进行未授权访问。

• 具体内容：

data: get-request (0)：类型为 get-request，表示：Manager 向 Agent 发起一个查询请求，希望获取某个 OID 对应的值。request-id: 1074054885：用于匹配响应的唯一标识符。error-status: noError (0)：为0，说明当前请求无错误。error-index: 0：为0，说明当前请求无错误。variable-bindings: 1 item  1.3.6.1.2.1.1.7.0: Value (Null)    Object Name: 1.3.6.1.2.1.1.7.0 (iso.3.6.1.2.1.1.7.0)    value (Null)OID：1.3.6.1.2.1.1.7.0 名称：sysServices，请求是在询问：“这台设备提供了哪些系统服务？”Value (Null）：表示 该 OID 尚未返回具体值，但请求已发出。是一个 GET 请求报文，它只是告诉 Agent：“请告诉我 sysServices 的值”，并不包含实际数据。

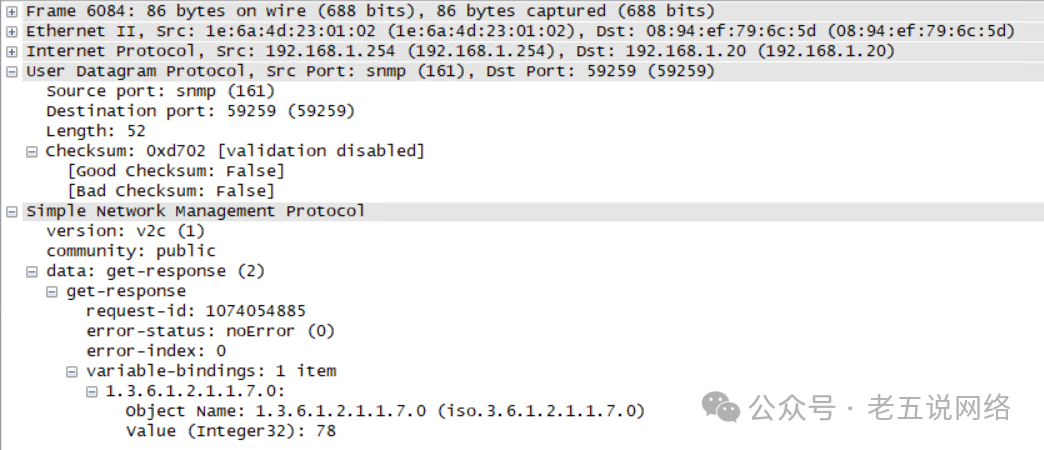

• 这是一个来自 192.168.1.254 的 SNMPv2c GET-RESPONSE 报文，响应了来自 192.168.1.20 的查询请求，成功返回了 OID 1.3.6.1.2.1.1.7.0（sysServices）的值为 78。

链路层（Ethernet II）

• 源 MAC 地址：1e:6a:4d:23:01:02：被管理设备（Agent）的物理地址。
• 目的 MAC 地址：08:94:ef:79:6c:5d：网络管理站（NMS）或监控主机的 MAC 地址。

说明：表示这是从目标设备发回给发起者的响应。

网络层（Internet Protocol）

• 源 IP：192.168.1.254：被管理设备（Agent）的 IP 地址。
• 目的 IP：192.168.1.20：网络管理服务器（Manager）的 IP 地址。

说明：与上一个请求包方向相反，构成完整的请求，响应流程。

传输层（User Datagram Protocol）

• 源端口：161（SNMP Agent 默认监听端口）
• 目的端口：59259（客户端临时端口，与之前一致）
• UDP 长度：52 字节

说明：完全匹配之前的请求，说明这是一个对 59259 端口发出请求的回应。

应用层（Simple Network Management Protocol）

1. SNMP 版本与认证

• version: v2c (1)：使用的是 SNMPv2c 协议。
• community: public：团体名（Community String）为 public ： 同样是默认只读密码，存在安全风险。

说明：工作建议修改为强密码并升级至 SNMPv3。

• 具体内容：

data: get-response (2)：类型为 get-response，表示：这是对之前 get-request 的正式响应，返回了请求的数据。request-id: 1074054885：与上一个请求完全相同（1074054885），用于匹配请求和响应。error-status: noError (0)：值为 0，说明：查询成功，没有错误。error-index: 0：值为 0，说明：查询成功，没有错误。variable-bindings: 1 item  1.3.6.1.2.1.1.7.0: Value (Integer32): 78    Object Name: 1.3.6.1.2.1.1.7.0 (iso.3.6.1.2.1.1.7.0)    value (Integer32): 78OID：1.3.6.1.2.1.1.7.0 名称：sysServices，表示系统提供的服务类型，取值范围 0~127

对应的数值含义如下（按位表示）：

• Bit 0: 0x01 = 其他服务
• Bit 1: 0x02 = 操作系统服务
• Bit 2: 0x04 = 文件服务
• Bit 3: 0x08 = 打印服务
• Bit 4: 0x10 = 应用程序服务
• Bit 5: 0x20 = 通信服务
• Bit 6: 0x40 = 网络服务
• Bit 7: 0x80 = 本地服务

说明：value (Integer32): 78，78对应的二进制是1001110，对应，Bit 1 (0x02)：操作系统服务，Bit 2 (0x04)：文件服务，Bit 3 (0x08)：打印服务，Bit 6 (0x40)：网络服务。这些信息通常意味着它是一台具备多种功能的网络设备，比如路由器、交换机、服务器或打印机。

→分析GET-NEXT操作数据报文

    请求包：来自 192.168.1.20 的 SNMPv2c GET-NEXT 请求，使用默认团体名 public，试图获取 OID 1.3.6.1.4.1.25506.2.138.1.1.1.49 的下一个对象的值。

    回应包：来自 192.168.1.254 的 SNMPv2c GET-RESPONSE 报文，响应了来自 192.168.1.20 的 get-next-request 请求，成功返回了 OID 1.3.6.1.4.1.25506.2.138.1.1.1.50 的值为 2，表示对应接口处于 “down” 状态。

具体报文如下：

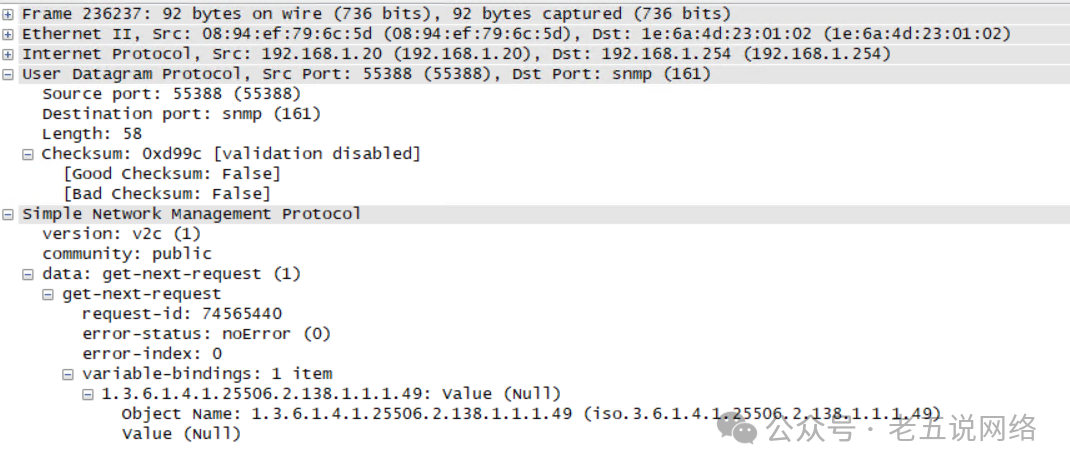

请求包如下图：

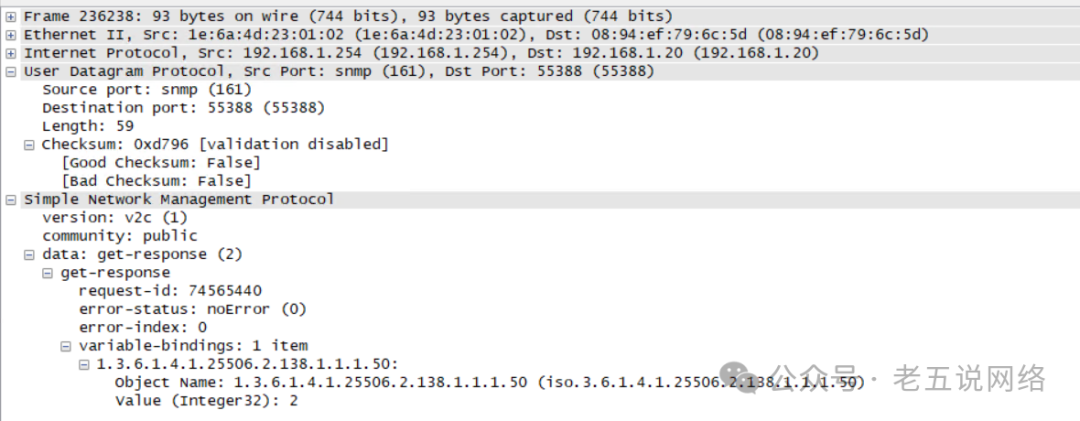

回应包如下图：

→分析GET-BULK操作数据报文

请求包：一个来自 192.168.1.20 的 SNMPv2c GET-BULK 请求，使用默认团体名 public，请求从 OID 1.3.6.1.4.1.25506.2.119.4.1.1.1.69.84.72 开始，批量获取最多 10 个连续条目的值。

回应包：这是对 GetBulkRequest 的响应，成功返回了 10 个连续 OID 的值，这些值大多为 ASCII 编码的字符串，揭示了设备的品牌、型号、部件名称等信息，例如：H3C → 厂商，FCEXCH → 交换机型号，FIB → 接口板，FILTER → 过滤器，GRE → 支持 GRE 隧道

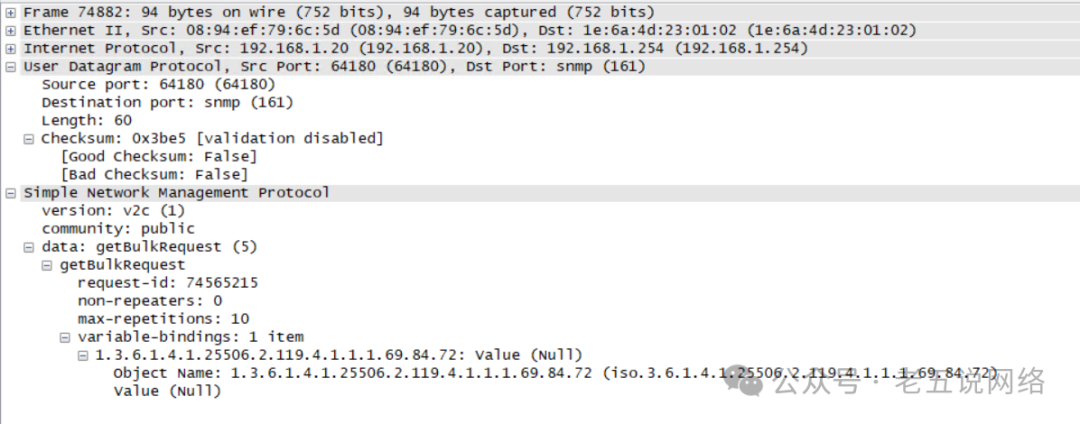

请求包如下图：

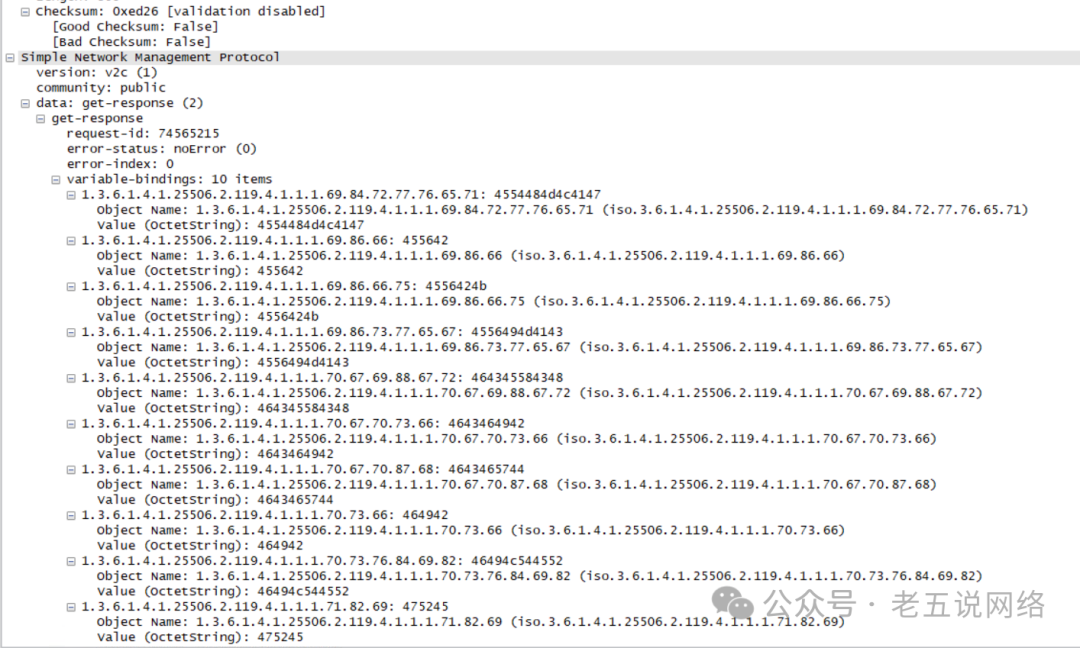

回应包如下图：

建议：

    在日常运维中，SNMP 和 SNMPv2 使用明文传输，存在安全隐患。为增强安全性，应将团体字符串修改为强密码，并升级至SNMPv3启用认证与加密功能。同时限制访问源IP，严格控制可访问的设备。最重要的是，避免在公网暴露UDP 161和162端口，以减少遭受攻击的风险。这些措施可以有效保护网络管理信息的安全。
