大家好，我是圈圈，一个喜欢结交朋友的老网工！

每天一个网络知识，今天我们要聊聊：MSTP

• start –

在网络技术不断演进的今天，生成树协议（Spanning Tree Protocol, STP）作为防止二层环路的关键机制，早已成为网络工程师必须掌握的基础知识。然而，传统的STP存在资源利用率低、收敛速度慢等问题。为了解决这些问题，IEEE在2004年推出了多生成树协议（Multiple Spanning Tree Protocol, MSTP）。

为什么需要MSTP？

在早期的局域网中，为了提高链路可靠性，网络管理员常常会部署冗余链路。但以太网本身不具备防止环路的能力，一旦形成环路，广播风暴、MAC地址表震荡等问题将迅速导致网络瘫痪。为此，STP应运而生——它通过阻塞部分冗余链路，构建一棵无环的逻辑树形拓扑。

然而，传统的STP（如IEEE 802.1D）和快速生成树协议RSTP（IEEE 802.1w）都只能在整个交换网络中维护一棵生成树。这意味着，即使网络中有多个VLAN，所有VLAN的流量都必须走同一条路径，无法实现负载分担，造成带宽浪费。

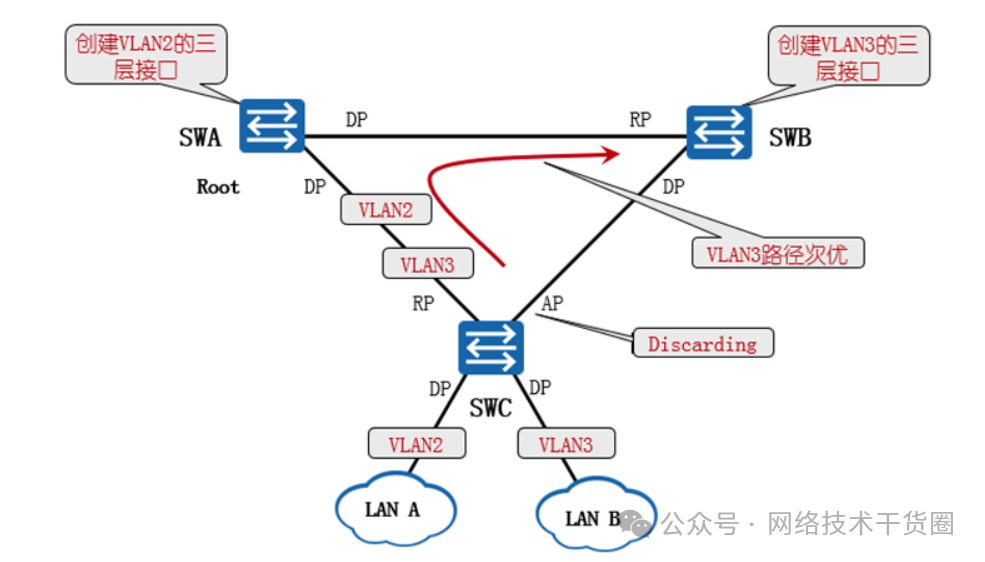

例如，在一个拥有VLAN 10和VLAN 20的网络中，如果主干链路被STP阻塞，那么两个VLAN的数据都只能通过另一条活动链路传输，即便被阻塞的链路完全空闲也无法使用。

MSTP的基本原理

MSTP是IEEE 802.1s标准定义的协议，它在RSTP的基础上进行了扩展，核心思想是：将多个VLAN映射到少量的生成树实例（MST Instance）中，每个实例独立计算生成树。这样，不同VLAN可以使用不同的转发路径，从而实现链路的负载分担和资源优化。

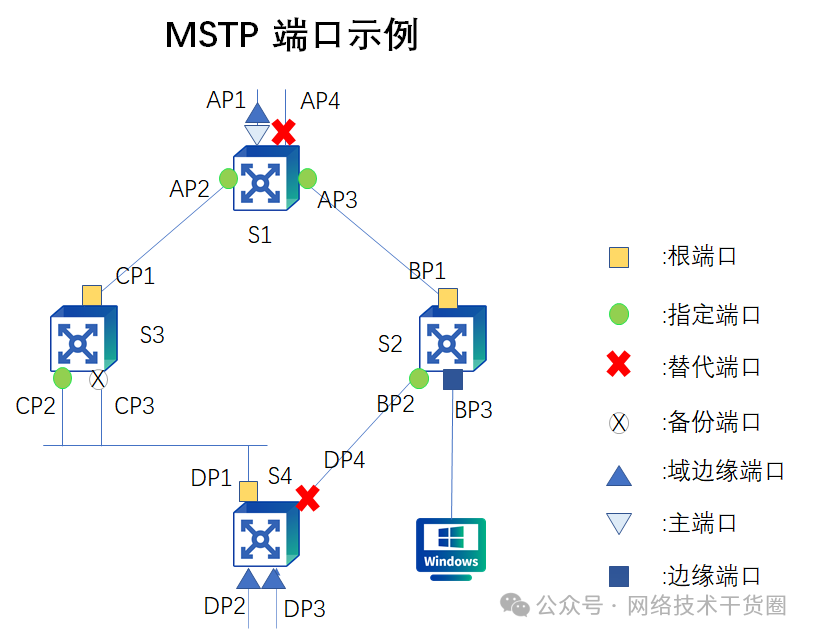

MSTP引入了几个关键概念：

• MST Region（MST区域）：一组具有相同MST配置（包括区域名称、修订版本号、VLAN到实例的映射关系）的交换机组成的逻辑区域。
• MST Instance（MSTI）：每个MST区域内可以定义多个生成树实例，每个实例可关联多个VLAN。
• CIST（Common and Internal Spanning Tree）：整个网络的公共生成树，用于连接不同MST区域或与传统STP/RSTP设备互通。
• IST（Internal Spanning Tree）：MST区域内部的默认实例（Instance 0），负责区域内所有未显式映射VLAN的转发，并代表整个区域参与CIST计算。

MSTP的优势

1. 提升链路利用率：通过将不同VLAN映射到不同实例，MSTP允许多条物理链路同时转发数据，避免了单生成树下的“全堵”问题。
2. 良好的兼容性：MSTP可以与STP、RSTP设备共存。在区域边界，MSTP通过CIST与外部设备交互，确保网络互通。
3. 快速收敛：继承RSTP的快速收敛机制，MSTP能在毫秒级内完成拓扑变化的响应。
4. 简化管理：相比为每个VLAN单独运行一个生成树（如Cisco的PVST+），MSTP只需维护少量实例，大大降低了CPU和内存开销。

四、MSTP配置要点（简要）

在实际部署中，配置MSTP需注意以下几点：

• 所有属于同一MST区域的交换机必须配置相同的区域名、修订号和VLAN映射表；
• 实例0（IST）不能删除，且所有未明确分配的VLAN默认属于实例0；
• 跨区域通信依赖CIST，因此区域间路径可能不如区域内灵活；
• 建议手动指定根桥，避免因选举导致次优路径。

记住：好的网络不是没有冗余，而是能智能地利用冗余。MSTP，正是这种智能的体现。
