Wireshark Graphs | MTU 引发的一系列问题

原创

7ACE 7ACE

Echo Reply

2026年1月26日 08:08 江苏

一图胜千言

前言

A picture is worth a thousand words，一图胜千言。基于 Wireshark TroubleShooting 系列中的案例，计划以 Graphs 的方式重新解读下，看看从中能学习到什么不一样的知识。

说明

本篇原文《Wireshark TS | MTU 引发的一系列问题》，数据包文件可见链接: https://pan.baidu.com/s/10wJFGd3UrIqLf1u4W431bA 提取码: j4g2。

这是 Wireshark TroubleShooting 系列中的第 7 个案例，说的是运营商专线 MTU 的网络故障。可能是习惯或经验的问题，有时使用图示分析，感觉像是由果溯因，合不合适，好不好用，难说。🤣

分析

问题回顾：某日联通线路割接后，业务反馈发现一系列问题，主要如下：1、业务数据积压； 2、业务运维跳板机至 AWS 服务器，SSH 访问卡机；3、… 等等，而线路切换至电信线路后，故障现象消失，但一切换至联通线路后，则继续发生上述问题。

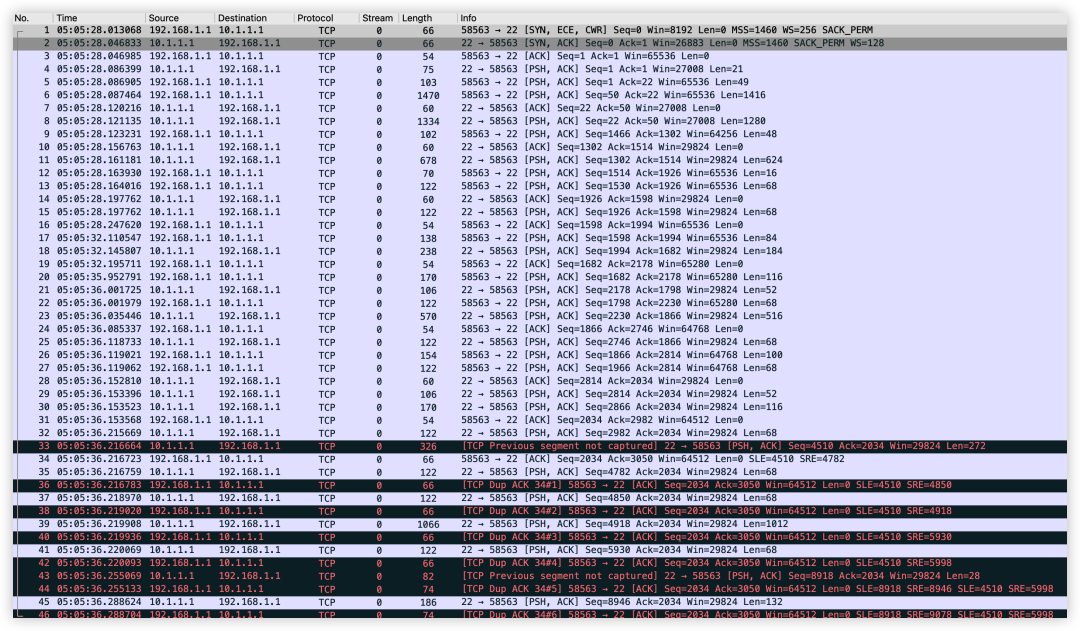

通过模拟 SSH 登录过程，捕获故障数据包，主要数据包视图如下：

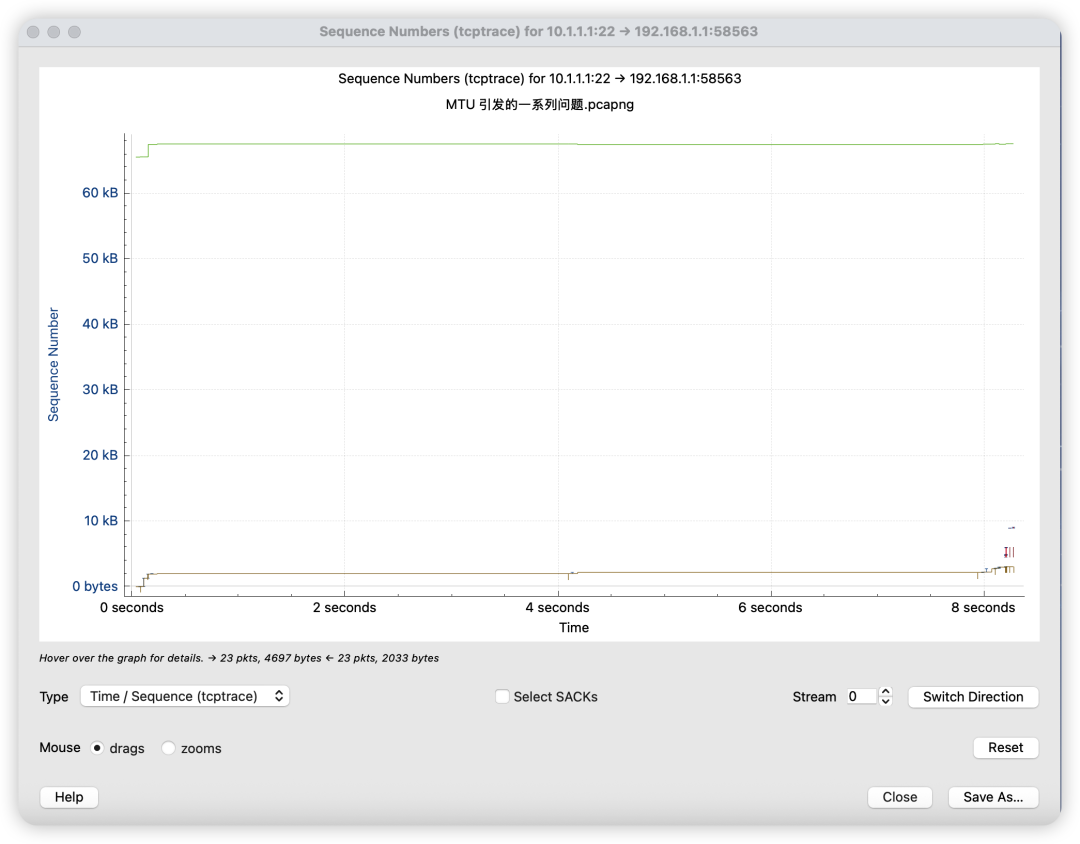

打开 Sequence Numbers(tcptrace) 图，如下，服务器端->客户端方向，在右下角 8 秒后存在丢包现象。

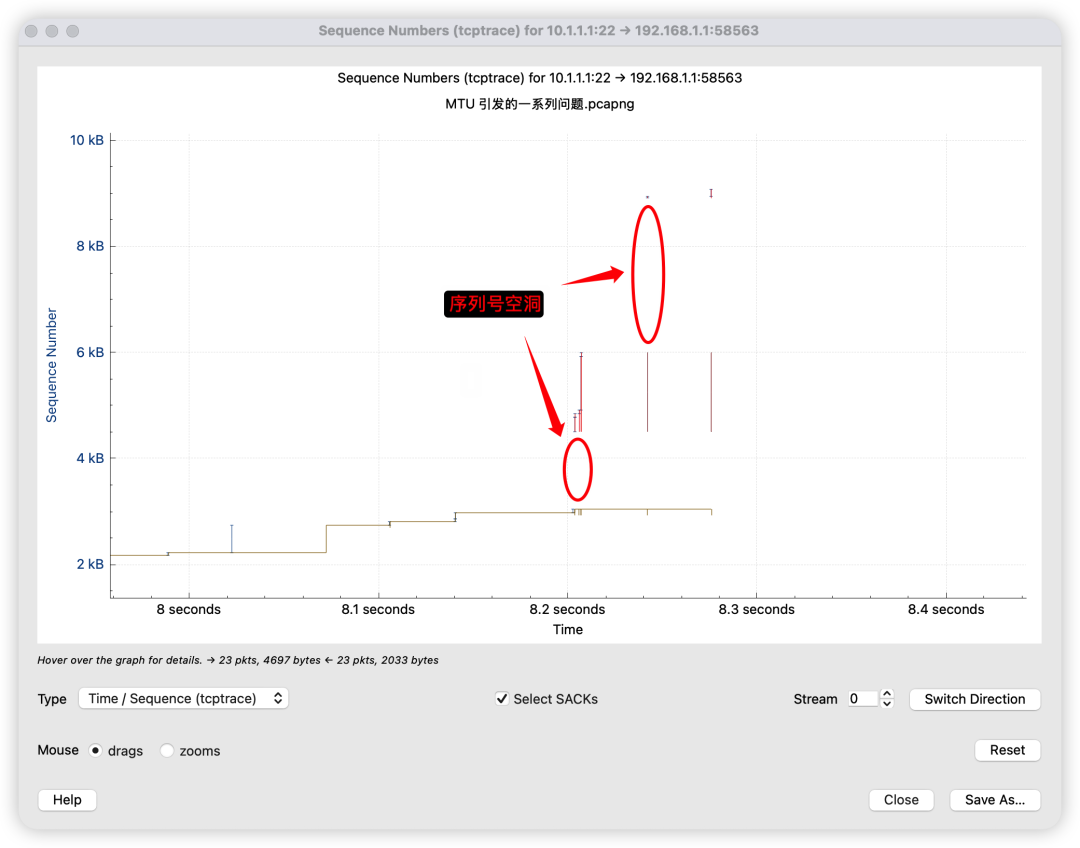

放大图示，存在序列号空洞，且之后没有任何重传现象，说明该方向有数据段无法正常传输至客户端。

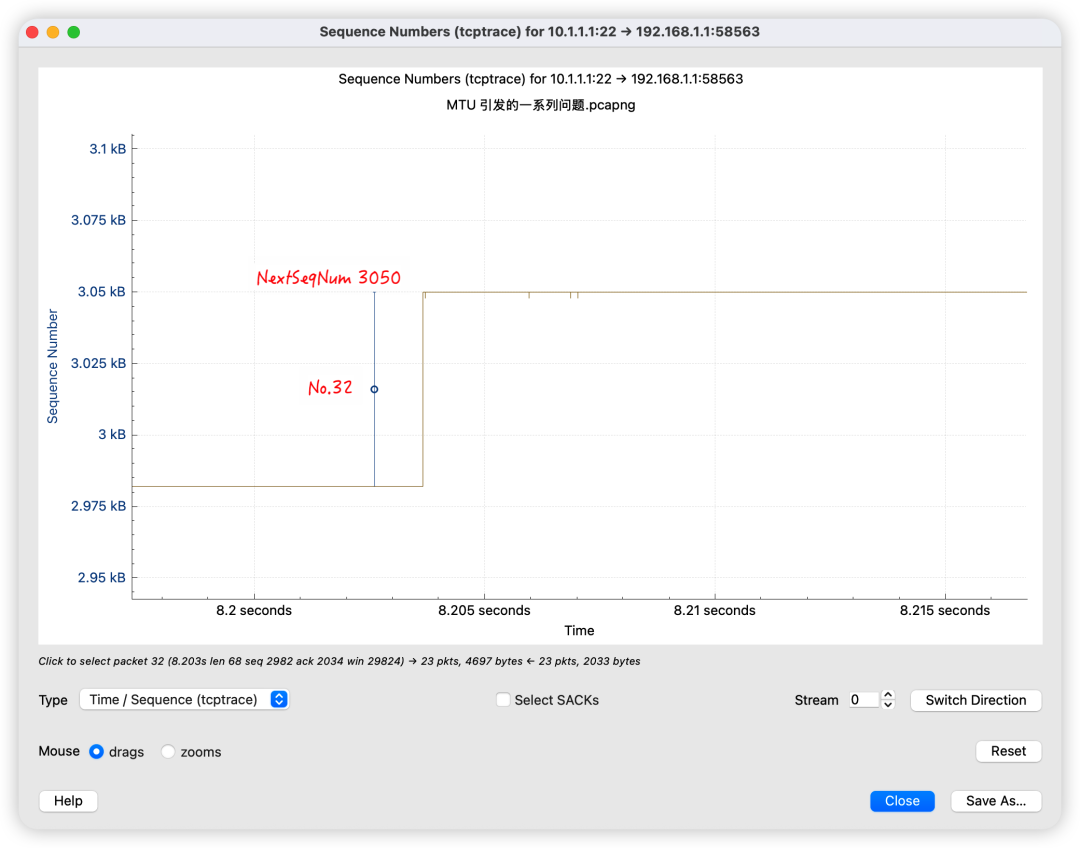

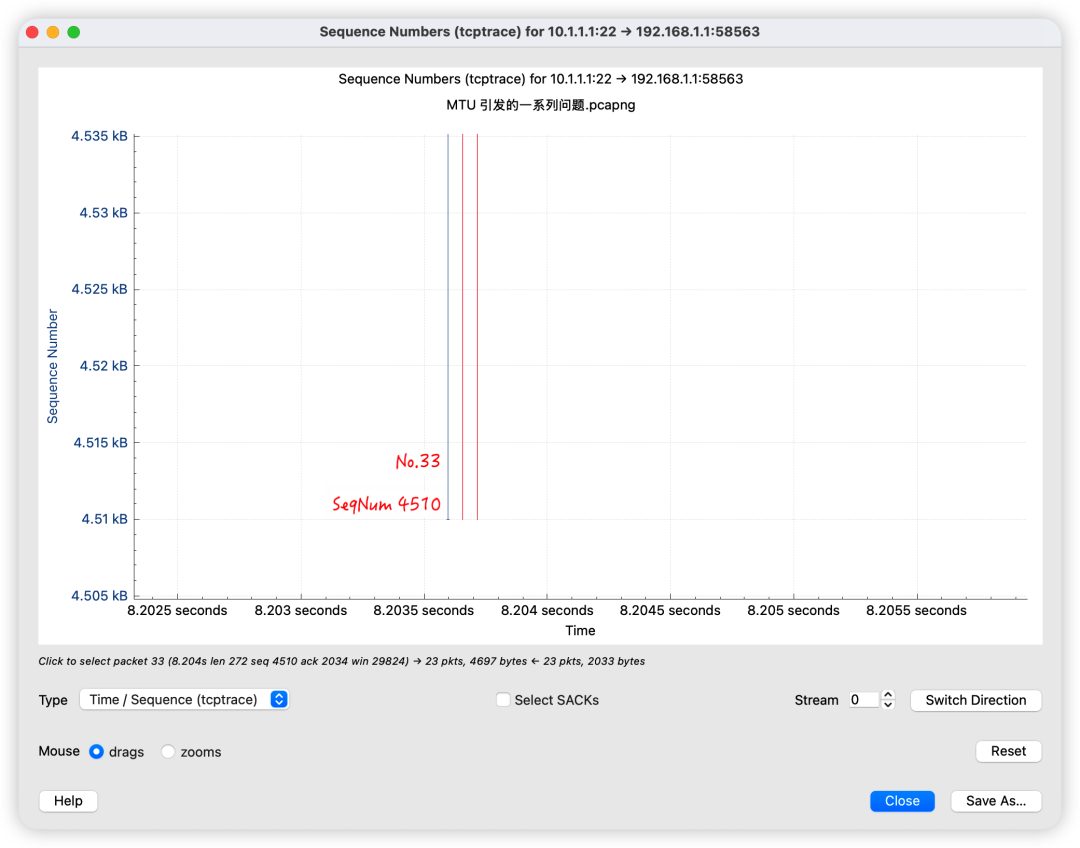

继续放大图示，挑选一个丢包现象前后的数据包，No.32 数据包 NextSeqNum 3050，而 No.33 数据包 SeqNum 4510，相差 1460 字节，结合 TCP 三次握手中的 MSS 1460 可知，正好是一个 MSS 大小，而另外一个序列号空洞的大小，为 2920，也就是两个 MSS 大小。结合之后没有重传的数据包，可以推断是由于线路 MTU 问题，造成服务器端至客户端传输方向受限，无法传输大于 PMTU 大小的数据包。

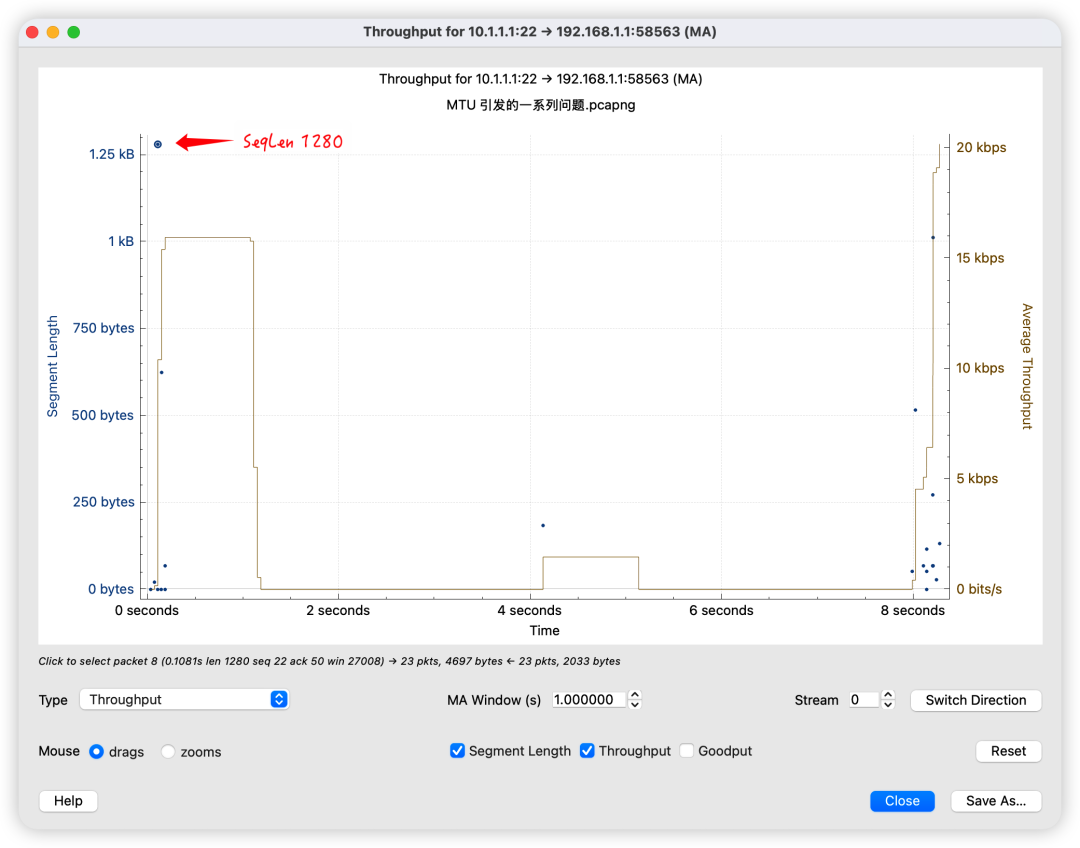

当然从 Throughput 图表也可以看到，在服务器端->客户端方向，所能看到的最大数据段的长度也就是在 1280 字节，没有 MSS 大小 1460 字节的数据段。
