为什么汽车需要一种“不一样”的以太网？

1.1 当前车载网络的挑战

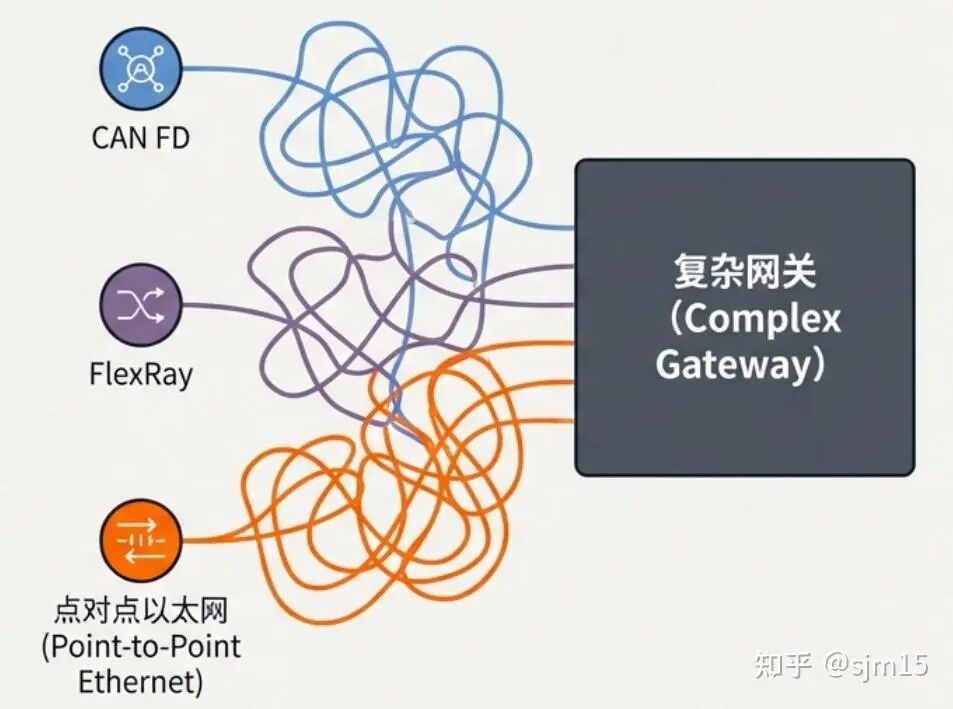

在当今的汽车中，网络架构就像一个技术“联合国”。多种通信技术并存，各司其职。例如，我们有用于车身控制的CAN FD网络，有用于高可靠性控制的FlexRay网络，还有用于高带宽信息娱乐和高级驾驶辅助系统（ADAS）的点对点汽车以太网（如100BASE-T1或1000BASE-T1）。

这种异构混合的架构带来了一个显著的挑战：不同技术之间无法直接对话。为了让它们协同工作，工程师必须设计复杂且昂贵的网关（Gateway）。网关就像一个翻译官，负责在不同网络协议之间转换数据。然而，这些网关的硬件和软件不仅成本高昂，还常常成为车辆生产中潜在的质量问题根源。

1.2 “全以太网”汽车的愿景

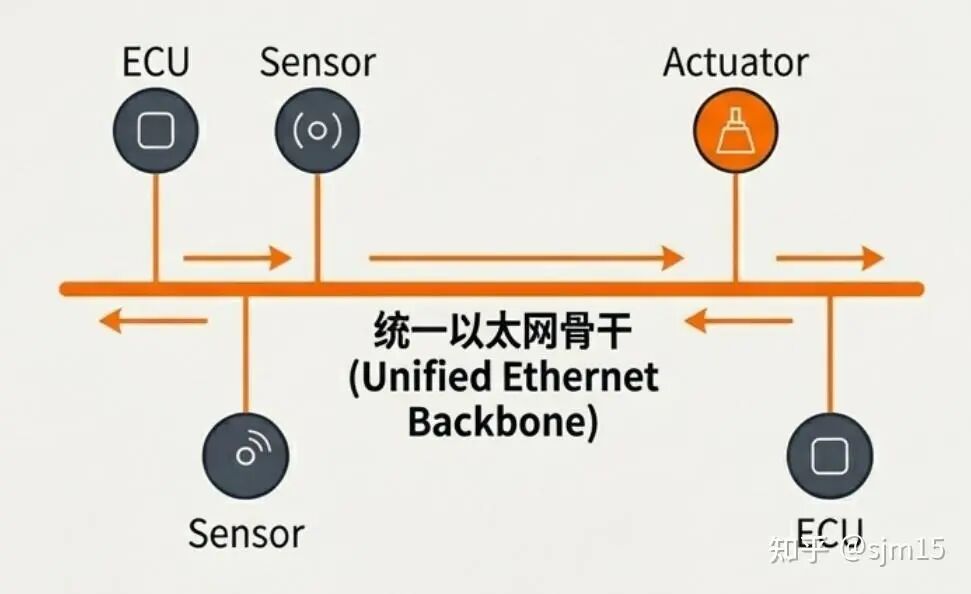

为了解决上述挑战，业界提出了一个极具吸引力的愿景：构建一个完全由汽车以太网构成的同质化网络架构，即“全以太网”汽车。

这个愿景的核心优势在于简化。如果整车都使用以太网，我们就可以充分利用以太网成熟的寻址方式，如MAC地址和IP地址。数据可以基于这些地址在整个车辆网络中被自动路由和转发，就像我们在家用或办公网络中一样。如此一来，那些复杂且昂贵的专用网关就可以被大大简化甚至完全取代，从而提升可靠性并降低成本。

1.3 传统以太网的局限与10BASE-T1S的诞生

那么，为什么我们不能简单地用现有的汽车以太网来直接替代CAN或FlexRay这样的总线网络呢？答案远不止是成本。传统的办公以太网（如100BASE-TX）之所以不适用于车载环境，有几个根本原因：

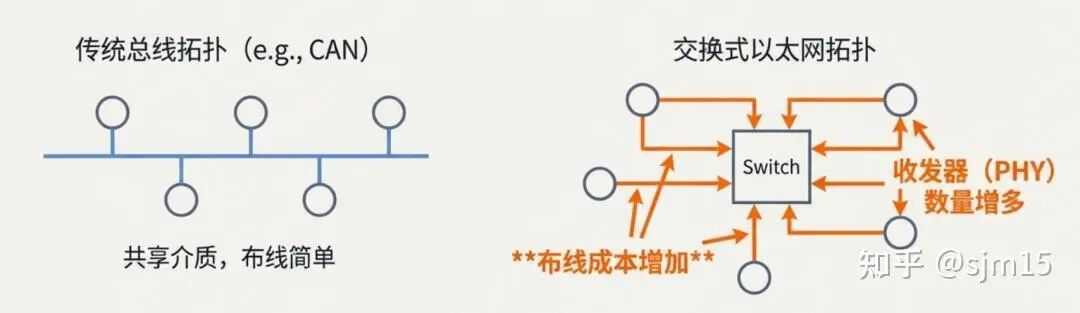

线束与成本： 传统以太网通常使用四线或八线制，而车载总线（如CAN）普遍采用双绞线。更少的线缆意味着更低的成本和更轻的重量。同时，点对点或交换式以太网拓扑需要更多的收发器（PHY），进一步增加了硬件成本。
电磁兼容性（EMC）： 汽车的电磁环境极其严苛，其EMC要求远高于消费电子产品。标准以太网无法满足这一要求。
电源模式： 车辆在熄火状态下对功耗有极致要求，以防电池耗尽。标准以太网缺乏这种超低功耗的休眠模式。
唤醒时间： 车载ECU必须能在100毫秒内从休眠完全唤醒并投入工作，这是标准以太网无法企及的。

正是为了解决这些挑战，10BASE-T1S 应运而生。它是一种专为汽车应用设计的、支持总线（或多点）拓扑的以太网技术，旨在用以太网的语言，实现传统总线网络的简洁与高效。

什么是10BASE-T1S？核心特性速览

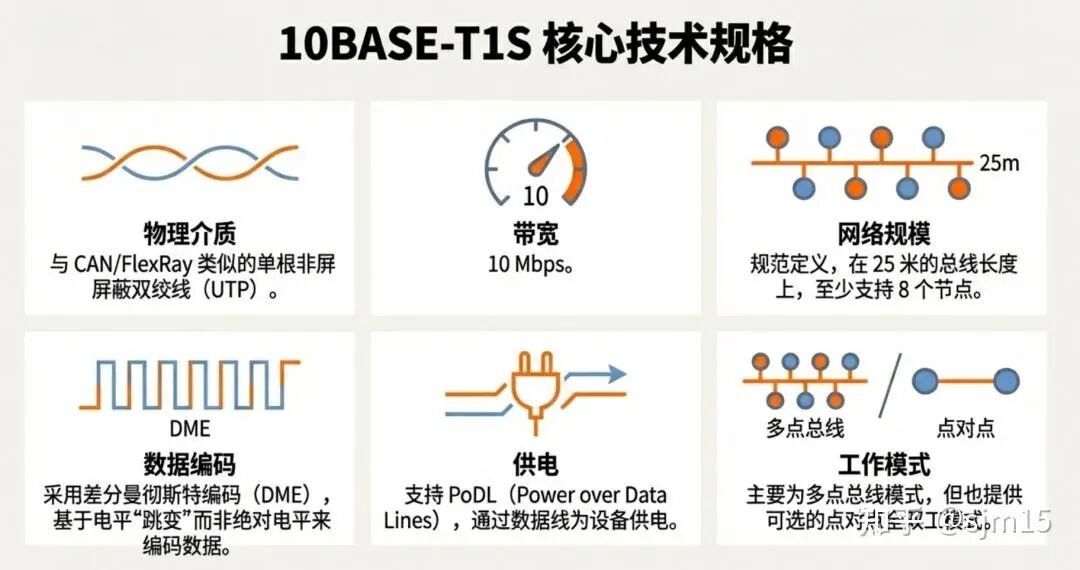

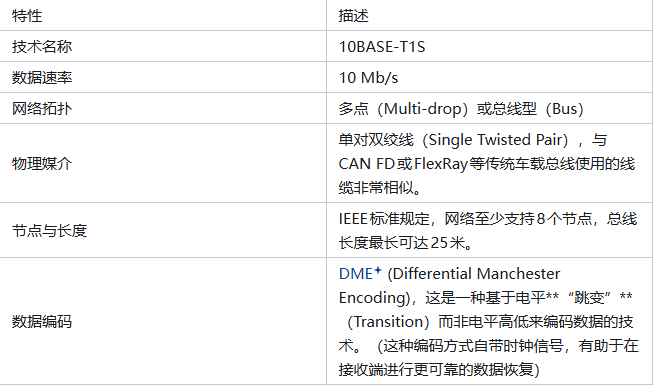

下表总结了10BASE-T1S的关键技术参数：

了解了这些基本参数后，最关键的问题来了：在一个所有节点共享同一根线的总线网络上，10BASE-T1S是如何避免数据冲突的呢？这就要归功于其核心机制——PLCA。

核心机制：物理层冲突避免（PLCA）的工作原理

3.1 总线网络的根本问题

所有总线技术都需要解决多节点同时发数据导致信号碰撞、信息损坏的问题，车载网络的解决方案各有不同：

CAN 网络采用非破坏性仲裁：多节点同时发报文时，ID 更小（优先级更高）的节点获得总线使用权。
FlexRay 网络采用时间划分：给每个节点分配固定时间槽，节点仅在自身时间槽内发数据，从根源上避免冲突

3.2 PLCA机制

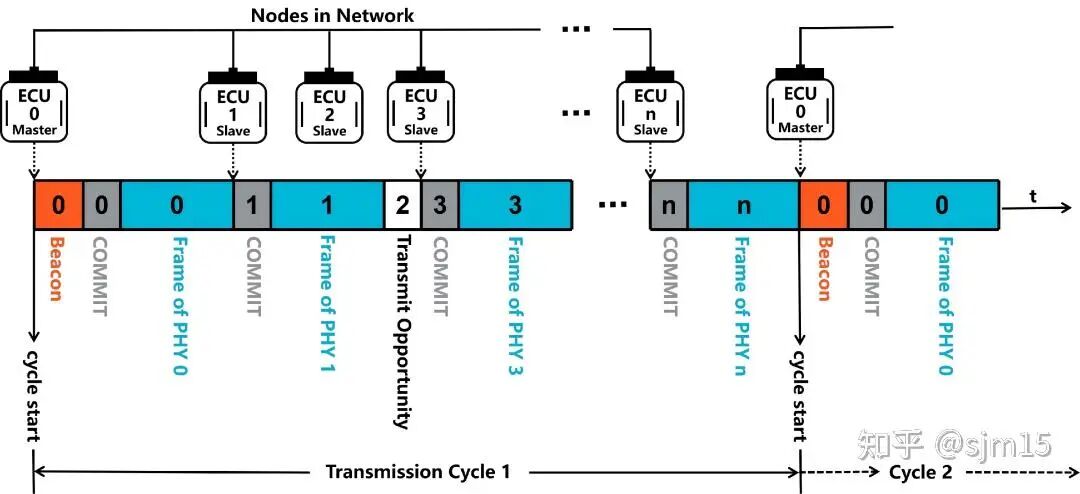

10BASE-T1S采用的**PLCA（Physical Layer Collision Avoidance，物理层冲突避免）**机制，正是将FlexRay这种经过验证的时间划分理念应用到了以太网。它通过精确地为每个节点分配专属的发送时间窗口，从源头上避免了冲突的发生。

PLCA机制包含以下几个核心概念：

节点ID (Node ID): 网络中的每个节点都会被分配一个从0到N的唯一ID号，这个ID决定了它在通信周期中的发送顺序。
主节点 (Master Node): 通常是ID为0的节点。它扮演着网络协调者的角色，负责周期性地发送“信标”来启动一个新的通信周期。
信标 (Beacon): 由主节点发出的一个特殊信号，它标志着一个新的传输周期的开始，并同步网络上所有节点的时间。
提交符号 (Commit Symbol): 如果一个节点在其传输机会期间确实有数据要发送，它会首先发送一个“提交符号”。这个符号至关重要，它就像在会议上举手示意“我要发言”，明确表示它将占用总线。这一行为将其与那些只是静静地让传输机会过期的节点区分开来。发送提交符号后，节点会立即开始发送标准的以太网数据帧。
传输机会 (Transmit Opportunity): 在主节点发送信标之后，所有节点会严格按照其ID号从小到大的顺序，依次获得一个专属的、可以发送数据的时间窗口。

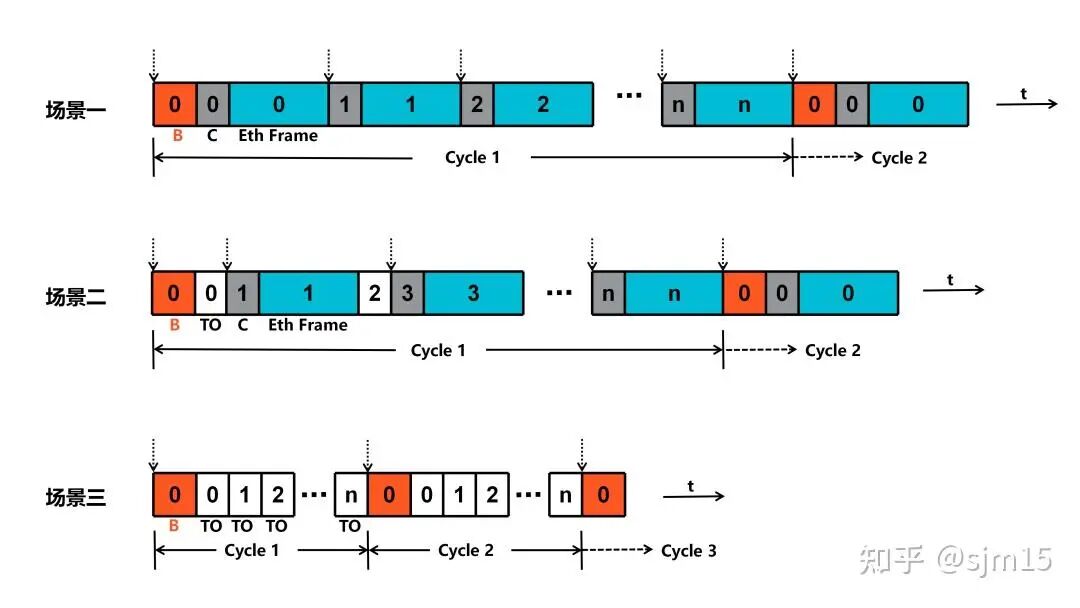

PLCA实战：三种普通通信场景解析

4.1 场景一：所有节点都有数据发送

在这种满负荷的情况下，网络中的所有些节点都需要发送数据。

节点0 发送信标，启动周期。
节点0 的传输机会到来，此时，节点0有数据要发送，于是它立即发送一个**“提交符号”**，紧接着发送一个完整的以太网数据帧。
轮到节点1的传输机会，它也同样发送**“提交符号”**和自己的数据帧。
这个过程持续进行，直到所有节点轮询完毕。

4.2 场景二：部分节点有数据发送（例如节点1和3）

在这种更典型的情况下，网络中的某些节点需要发送数据。

节点0 发送信标，启动周期。
节点0 的传输机会到来并过期（因为它无数据发送）。
轮到节点1的传输机会。此时，节点1有数据要发送，于是它立即发送一个**“提交符号”**，紧接着发送一个完整的以太网数据帧。
节点1发送完毕后，轮到节点2的传输机会，但它无数据发送，机会过期。
轮到节点3的传输机会，它也同样发送**“提交符号”**和自己的数据帧。
这个过程持续进行，直到所有节点轮询完毕。

4.3 场景三：网络空闲（所有节点均无数据发送）

这是最简单的情况，整个网络非常安静，没有任何节点需要通信。

节点0（主节点）发送信标，启动一个新的传输周期。
轮到节点0的传输机会，但因为它无数据可发，所以在短暂的窗口时间后，这个机会自动过期。
轮到节点1的传输机会，它同样无数据发送，机会也随之过期。
这个过程会依次进行下去，直到所有节点的传输机会都轮询一遍并过期。然后，主节点会再次发送信标，开始下一个周期。

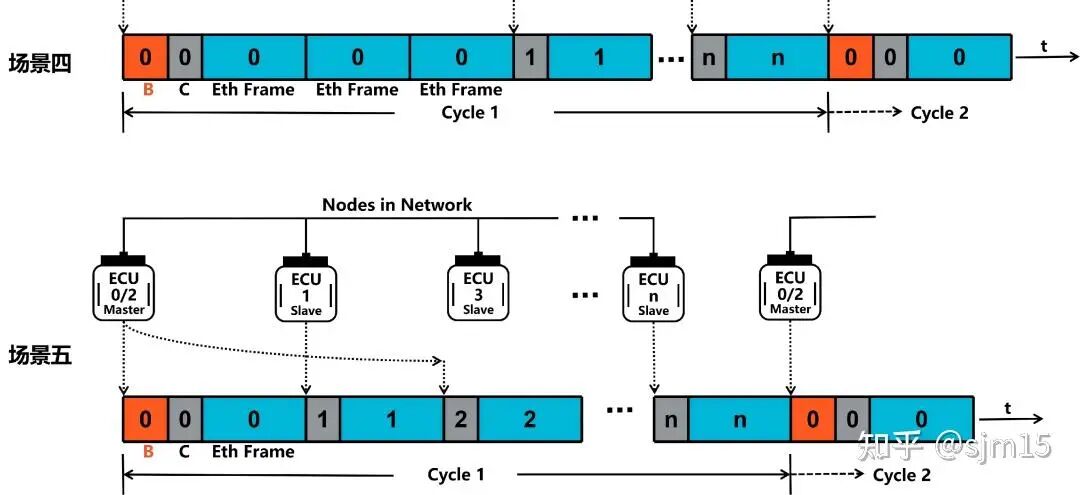

PLCA实战：两种优化通信场景解析

5.1 场景四：突发模式（Burst Mode）

10BASE-T1S还提供了一种可选的“突发模式”（Burst Mode），以应对非对称的数据流。在许多汽车应用中，数据流不是均匀的。例如，一个传感器可能是主要的数据生产者，而其他节点主要是数据消费者。突发模式允许被配置的特定节点在其单个传输机会内，连续发送超过一帧的数据。这极大地提高了数据传输效率，满足了那些需要高吞吐量节点的特殊需求。

5.2 场景五：单节点多个ID

除了突发模式，PLCA还提供了更灵活的方法。工程师可以通过软件配置，为一个需要低延迟或高带宽的节点分配多个ID。此外，还可以将多个ID与突发模式相结合使用。这些策略允许对网络性能进行精细调整，确保关键数据能够优先传输，尽管这可能会增加其邻近节点的传输延迟。
