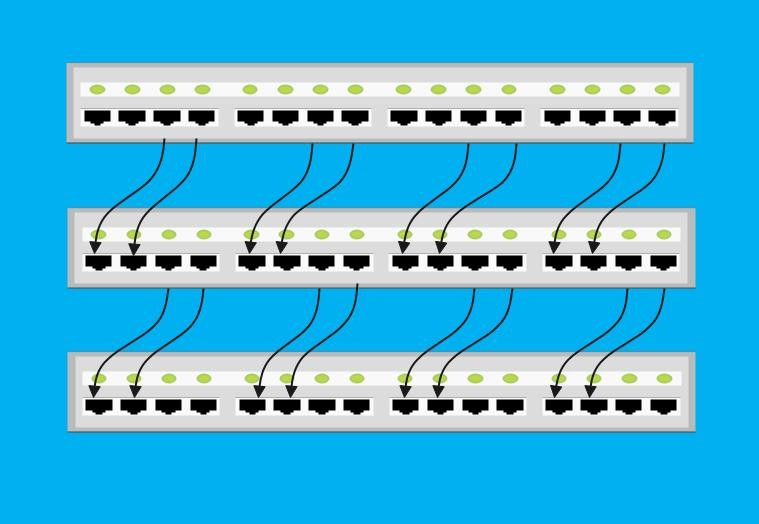

交换机级联是网络工程中最基础、最常见的组网方式之一。简单来说，交换机级联就是把两台或多台交换机连接起来，让它们共同扩展网络的覆盖范围和接入端口数量。

比如，公司办公室有 30 台电脑，但一台交换机的端口不够用，就可以再增加一台交换机，通过网线将两台交换机连接起来，让更多电脑接入同一个网络。

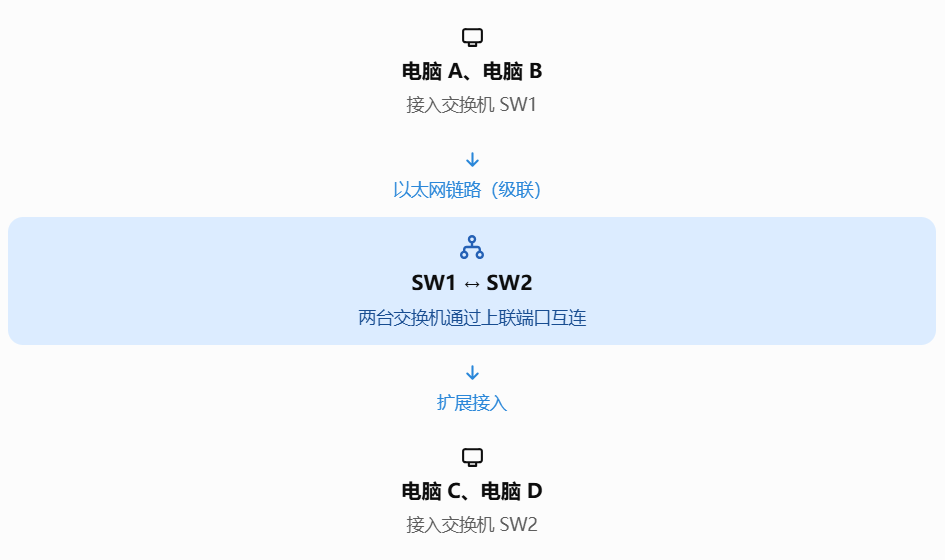

假设办公室有两台交换机，SW1 连接一部分电脑，SW2 连接另一部分电脑。两台交换机通过网线互联后，只要 VLAN、接口配置和网络连接正常，两边的电脑就可以按照网络设计进行通信。

例如，SW1 和 SW2 各有 24 个接入口，通过级联连接后，可以接入更多终端。不过，互联端口也会占用物理接口，因此实际可用端口数量要扣除相关连接端口。

需要注意，级联并不会自动让所有设备处于同一个 VLAN。如果两台交换机的 VLAN、端口模式或 IP 网络配置不同，终端之间的通信也可能受到限制。

交换机级联有哪些常见方式？

1. 普通网口级联

这是最常见的方式。使用网线连接两台交换机的以太网端口，例如将 SW1 的 GE0/0/24 连接到 SW2 的 GE0/0/24。

只要接口速率、双工、VLAN 等配置匹配，链路正常建立后，两台交换机就可以交换网络流量。

2. 光纤级联

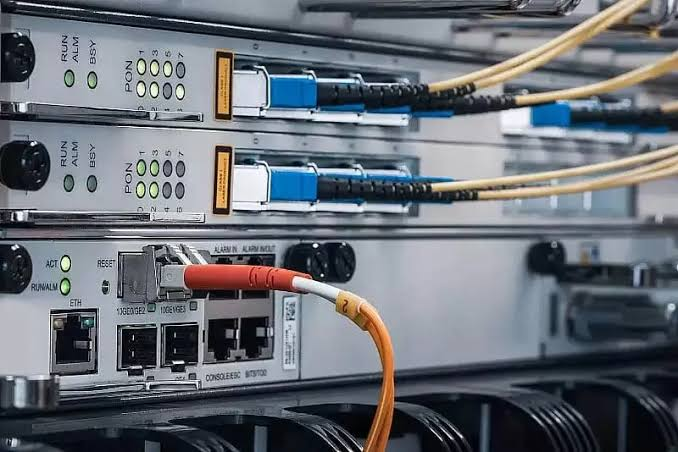

如果两台交换机距离较远，或者需要更高的链路带宽，可以使用支持相应光模块的光口，通过光纤进行互联。

这种方式常用于不同楼层、不同机房之间的交换机连接。具体可用距离取决于光模块类型、光纤类型和链路预算。

3. 多级级联

当网络覆盖范围较大时，可以采用多级连接结构，例如核心交换机连接汇聚交换机，再连接接入交换机。

大型网络中常见的分层连接结构。实际网络是否采用汇聚层，取决于规模和设计需求。

交换机级联需要注意什么？

第一，关注级联链路带宽。 假设几十台电脑的流量都需要经过一条 1Gbps 的上联链路，那么当并发流量较大时，上联链路可能成为瓶颈。可以根据实际流量选择 10Gbps 上联、链路聚合等方案。

第二，避免二层环路。 如果多条链路把交换机连接成一个闭环，而网络又没有适当的环路控制机制，就可能引发广播风暴、MAC 地址表震荡等问题。部署冗余链路时，需要正确配置和验证 STP、RSTP 或其他适用机制。

第三，注意 VLAN 配置。 如果需要让多个 VLAN 通过级联链路传输，通常要根据网络设计配置 Trunk 链路，并确保两端允许的 VLAN 一致。如果只需要传输一个 VLAN，也可以根据实际需求使用 Access 或其他适当的接口模式。

第四，考虑故障影响范围。 如果下级交换机的唯一上联链路断开，其下挂终端可能无法访问上游网络。因此，关键业务网络需要根据可用性要求设计冗余链路或冗余设备。

交换机级联和交换机堆叠有什么区别？

这两个概念容易混淆，但它们并不相同。

交换机级联

交换机堆叠

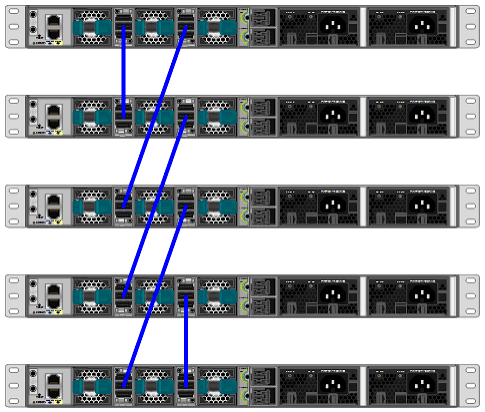

举个例子：两台交换机通过普通网线连接，并分别使用各自的管理 IP，这属于常见的级联场景。如果两台交换机通过厂商支持的堆叠机制组成一个逻辑设备，则属于堆叠。

交换机级联主要解决设备之间如何互联、如何扩展网络的问题；交换机堆叠则进一步让多台物理设备作为一个逻辑设备协同工作。 对网络工程师来说，理解这一区别，有助于在扩容、故障排查和网络架构设计时选择合适的方案。
